相关概念

简述半双工与全双工

全双工允许通信双方同时互传数据；半双工不可同时，一方发送时，另一方只能接收。串口通信属于全双工。

串口通信注重什么

• 数据格式

数据位，停止位，奇偶校验位

• 波特率

波特率（Baud Rate） 单位 bps – 每秒传送的 字节数 Byte Per Second.。

串口通信编程

常用API

参考博文

包含头文件#include <wiringSerial.h>

初次使用需要配置

①修改 cmdline.txt 文件

cd /boot/
sudo vim cmdline.txt






1
2

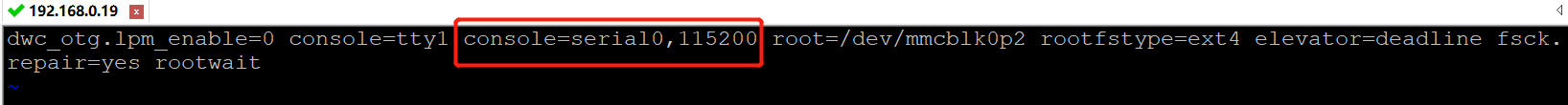

删除字符串” console=serial0,115200“

解除串口用于信息的打印，打印树莓派开机启动字符以及一些调试界面等。目的是把串口用于正常的数据通信。 想再次利用串口和Secure CRT进行交互的话，再加上去，重启树莓派。

②重启

sudo reboot






1

树莓派和电脑串口之间读、写、交互

接线

TTL与树莓派TX，RX连接后插入电脑端口

TTL与树莓派还要共地稳压，保证数据正常沟通

编写程序

树莓派向串口发送字符和字符串：

#include <wiringPi.h>
#include <wiringSerial.h>
#include <stdio.h>

int main()
{
        int fd;
        if(-1 == wiringPiSetup()){
                printf("硬件初始化失败n");
        }

        fd = serialOpen("/dev/ttyAMA0",9600);

        while(1){
                serialPutchar(fd,'c');
                //serialPuts(fd,"Hello World!rn"); // r回车 n换行

                delayMicroseconds(1000000);//微妙函数

        }
        return 0;
}

拓展：若要用于执行指令，例如手机控制继电器等，可参考下列代码

int cmd;

while(1){
      while(serialDataAvail(fd) != -1){//当缓冲区有数据时
              cmd = serialGetchar(fd);
              printf("cmd = %cn",cmd);
              if(cmd == '5'){
                      serialPuts(fd,"do net workrn");
              }
      }

}

运行程序，打开PC串口调试助手，可以看到树莓派发来的消息。

树莓派读串口：

#include <wiringPi.h>
#include <wiringSerial.h>
#include <stdio.h>

int main()
{
        int fd;
        int cmd;

        if(-1 == wiringPiSetup()){
                printf("硬件初始化失败n");
        }
        fd = serialOpen("/dev/ttyAMA0",9600);

        while(1){

                while(serialDataAvail(fd) != -1){
                        cmd = serialGetchar(fd);
                        printf("get data is %dn",cmd);
                }

        }
        return 0;
}

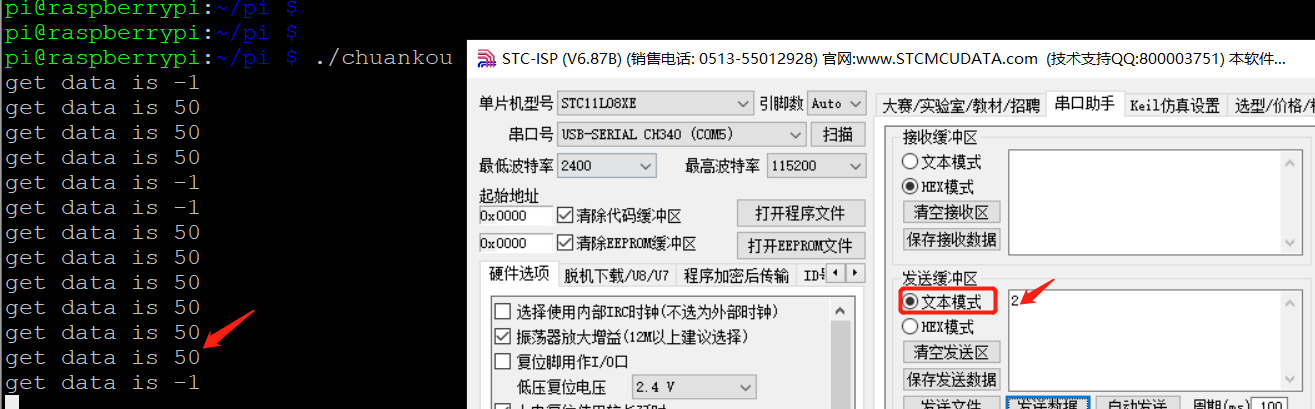

运行结果：

通常串口调试助手以文本的形式发送2，即发送了一个字符2。此时用%d格式树莓派端得到的将是2的ASCII码，值为50，可用%c转为字符。

树莓派和PC串口交互：

#include <wiringPi.h>
#include <wiringSerial.h>
#include <stdio.h>

int main()
{

        int fd;
        int cmd;

        if(-1 == wiringPiSetup()){
                printf("硬件初始化失败n");
        }

        fd = serialOpen("/dev/ttyAMA0",9600);

        while(1){

                while(serialDataAvail(fd) != -1){


                        cmd = serialGetchar(fd);

                        if(cmd == '2'){
                        serialPuts(fd,"Pi receive 2 from you!rn");
                        }

                        if(cmd == '3'){
                        serialPuts(fd,"Pi receive 3 from you!rn");
                        }

                        if(cmd == '4'){
                        serialPuts(fd,"Pi receive 4 from you!rn");
                        }


                }

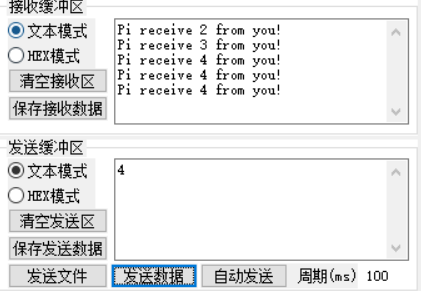

运行效果如下，拓展开来可以进行更多的硬件交互和控制。

其他

简单了解为什么说linux一切皆文件

设备虽然是硬件，但在linux中还是以文件的形式存在

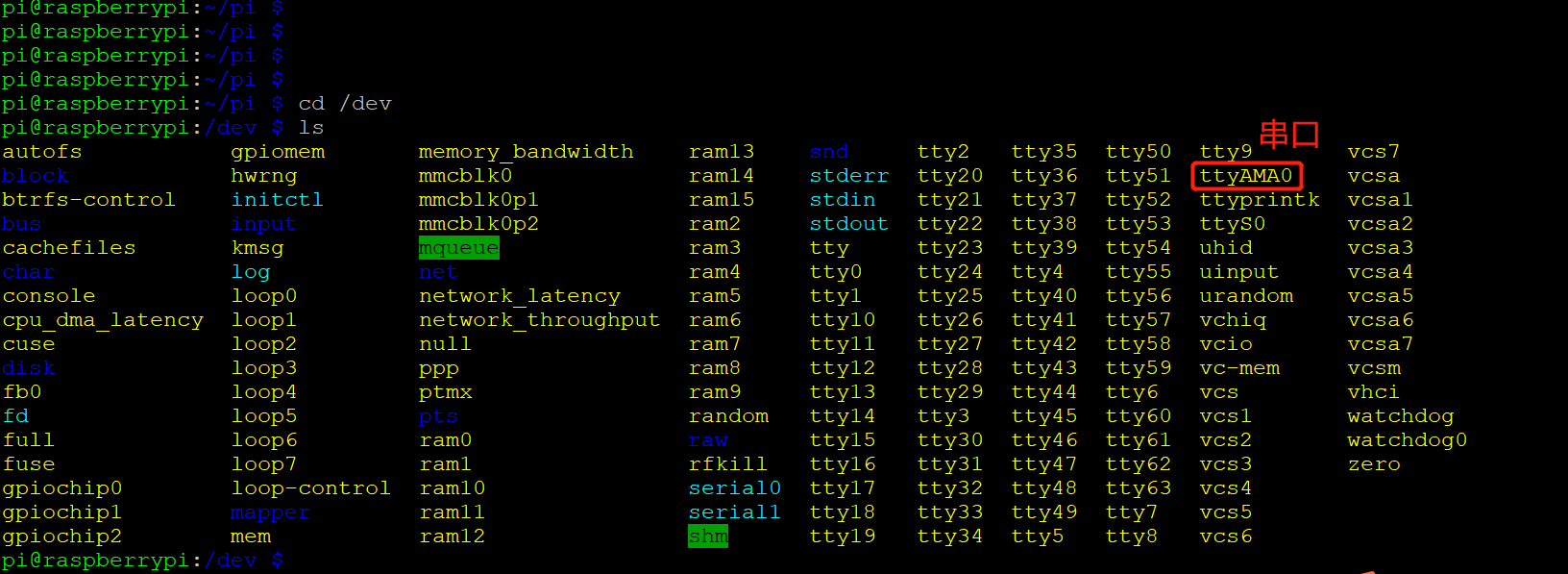

cd /dev

ttyAMA0 串口
fb0 显示器
mem 内存
ram0 磁盘。。

进入文件夹

cd input/
ls

可以看到鼠标 mice

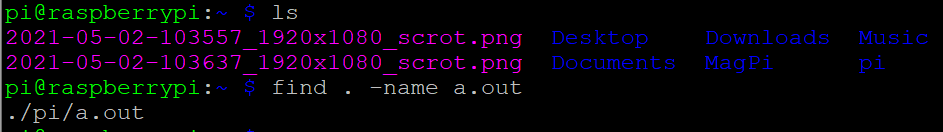

查找文件是否存在

当前路径寻找：

find . -name a.out

不在同一个目录下的寻找：（貌似不行？）

find -name a.out
