我是靠谱客的博主 感动柜子,这篇文章主要介绍三菱PLC触摸屏仿真测试,现在分享给大家,希望可以做个参考。

软件:GT Designer3(自带GT Simulator3仿真软件)

1. 打开GT Designer3新建工程,注意选择PLC型号

2. 画面选项卡页面中->基本页面->页面属性->设置编号(从1开始编号)和标题

3. 点击任意位置跳转页面->画面切换开关->双击或者右键设置对话框->设置跳转画面编号->样式->需要把图形设置为"无"

4. 选择对应开关->设置上对应的软元件

5. 编辑完成相关页面后,保存GT Designer3工程

6. 打开GX developer开发工具编写的程序->启动梯形图逻辑测试

7. 在GT Designer3工程中,Ctrl+F10启动模拟器模拟测试,Alt+F10更新模拟器工程,可以很方便的进行对应修改测试。

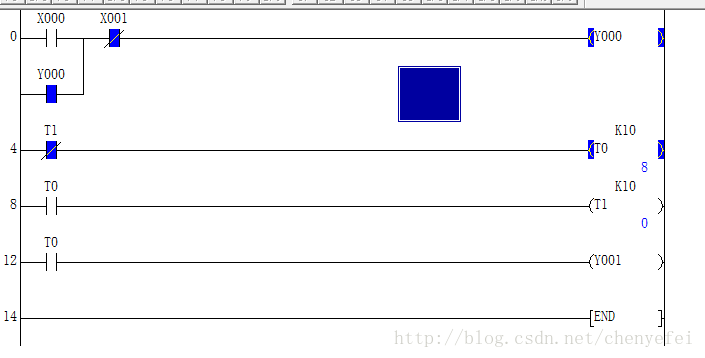

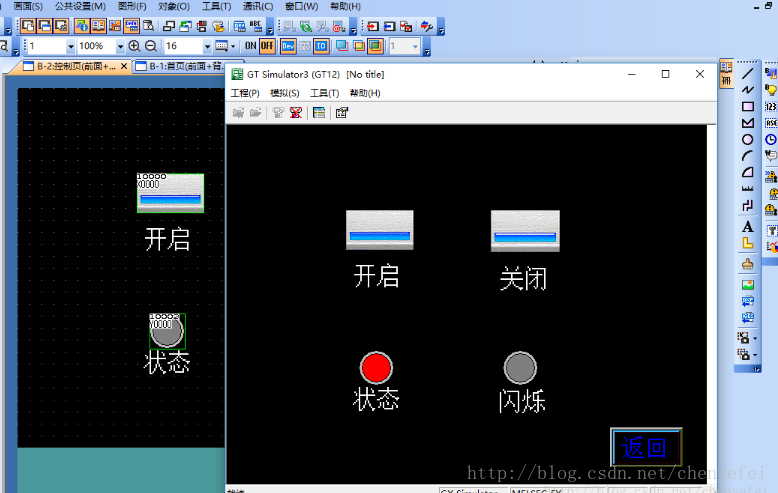

测试效果:



最后

以上就是感动柜子最近收集整理的关于三菱PLC触摸屏仿真测试的全部内容,更多相关三菱PLC触摸屏仿真测试内容请搜索靠谱客的其他文章。
