1 流量控制（Traffic Control）

最简单的流量控制往往是通过采集速率，在超过指定速率后丢弃数据包，但这种方案并不能将流量控制在指定速率，还会导致传输质量的较大损失。Linux内核内置了一个TC（流量控制）框架，主要实现流量限速、流量整形和策略应用（策略包括丢弃、NAT等）。在输出端口处建立一个队列，基于目的IP地址或目的子网的网络号，将需要延迟发送的数据包缓冲在队列中，并在合适的时间发送出去。因此，TC主要有三个要素：

• Qdisc（Queue discipline）队列规定
• filter 过滤器
• class 类别

1.1 TC工作原理

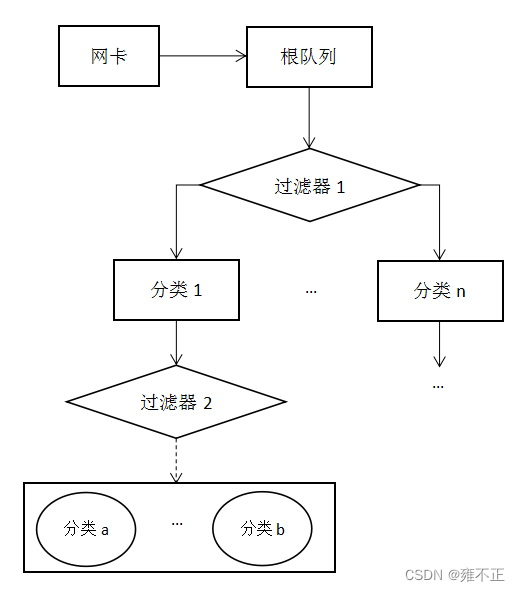

数据包在经过网卡后，按需求经过过滤器后被存入不同叶子队列中。

Linux在实现TC的时候，对队列进行了抽象，基本维护了两个回调函数指针，分别是入队（enqueue）操作和出队（dequeue）操作。对于叶子节点队列，进行数据包的入队和出队；对于非叶子节点的队列来说，并没有真正的数据包排入或排出，而是递归调用其它抽象队列的相应入队和出队操作。

1.2 TC的三个组成

1.2.1 Qdisc-无类队列和有类队列

无类队列（CLASSLESS QDISC）：对进入网络设备（网卡）的数据流不加以区分，统一对待的队列规定。
有类队列（CLASSFUL QDISC）：对进入网络设备（网卡）的数据包根据不同的需求，以分类的方式区别对待的队列规定。有类队列包括CBQ（Class Based Queueing，基于类别队列）、HTB（Hierarchy Token Bucket，分层令牌桶队列）和PRIO（优先级队列）：

• CBQ：实现了一个丰富的连接共享类别结构，既有限制带宽的能力，也具有带宽优先级别管理的能力。
• HTB：实现了一个丰富的连接共享类别结构，可以很容易地保证每个类别的带宽，虽然它也允许特定的类可以突破带宽上限，占用别的类的带宽。HTB可以通过TBF（Token Bucket Filter）实现带宽限制，也能够划分类别的优先级。
• PRIO：很容易管理流量的优先级，但限制不能限制带宽，因为属于不同类别的数据包是顺序离队的。只有属于高优先级类别的数据包全部发送完毕，才会发送属于低优先级类别的数据包。

CBQ与HTB相比，HTB更佳。基于令牌桶算法能够在限制数据的平均传输速率的同时，还允许某种程度的突发传输。

令牌桶算法：

#include <iostream>
#include <atomic>
#include <ctime>
#include <time.h>

class TokenBucket {
	typedef enum color{
		GREEN,
		RED
	}COLOR;
private :
	int m_cir; // 添加令牌的速率
	int m_cbs; // 桶的容量

	std::atomic<int64_t> m_clsLastUpdateTime; // 上次桶内令牌数更新时间
	std::atomic<int64_t> m_clsCurTokenNum; // 当前桶内令牌数

	// 毫秒级时间，不够用可以自己重写
	int64_t _get_cur_time() {
		return clock();
	}

public:
	TokenBucket(int cir, int cbs) {
		m_cir = cir;
		m_cbs = cbs;
		m_clsLastUpdateTime = _get_cur_time();
	}

	~TokenBucket() {}

	/************************
	  数据包处理函数
	  参数：token, 数据包大小
	  返回值：RED, 惩罚处理
		     GREED, 放行
	************************/
	COLOR packetProcess(int token) {
		int64_t nowTime;
		int64_t timeInterval;
		int64_t updateTokenNum;
		int64_t curTokenNum = m_clsCurTokenNum.load();
		if (token <= curTokenNum) {
			m_clsCurTokenNum.fetch_sub(token);
			return GREEN;
		}
		nowTime = _get_cur_time();
		timeInterval = nowTime - m_clsLastUpdateTime.load();
		updateTokenNum = timeInterval * m_cir + curTokenNum;
		if (updateTokenNum < token) {
			return RED;
		}
		else {
			updateTokenBucket(nowTime, updateTokenNum);
		}
		m_clsCurTokenNum.fetch_sub(token);
        return GREEN;
	}

	/************************
	  更新令牌桶内的时间以及数量
	  参数：time, 更新时间
		    num, 数量
	  返回值：void
	************************/
	void updateTokenBucket(int64_t time, int64_t num) {
		m_clsLastUpdateTime.store(time);
		m_clsCurTokenNum.store(num);
	}
};

代码来源：令牌桶算法原理及实现

1.2.2 过滤器

过滤器（filter）是用于对数据包进行分类的工具。

1. u32过滤器：源/目的IP地址，源/目的端口，协议类型，服务类型（TOS）

sudo tc filter add dev ens33 parent 1:0 protocol ip prio 1 u32 match ip src 192.168.79.131 flowid 1:1 #源IP地址
sudo tc filter add dev ens33 parent 1:0 protocol ip prio 1 u32 match ip dst 192.168.79.131 flowid 1:1 #目的地址
sudo tc filter add dev ens33 parent 1:0 protocol ip prio 1 u32 match ip sport 80 0xffff flowid 1:1 #源端口
sudo tc filter add dev ens33 parent 1:0 protocol ip prio 1 u32 match ip dport 80 0xffff flowid 1:1 #目的端口
sudo tc filter add dev ens33 parent 1:0 protocol ip prio 1 u32 match ip protocol 1 0xffff flowid 1:1 #根据/etc/protocols来决定协议号
sudo tc filter add dev ens33 parent 1:0 protocol ip prio 1 u32 match ip tos 0x10 0xff flowid 1:1 #选择交互和最小延迟的数据流，匹配大量传输

2. 根据iptables的标记fwmark进行过滤

sudo iptables -A PREROUTING -t mangle -i eth0 -j MARK --set-mark 6
sudo tc filter add dev ens33 protocol ip parent 1:0 prio 1 handle 6 fw flowid 1:1

3. 根据路由，具体可见下一节中的操作实例。

1.2.3 类别

类（class）组成一个树，每个类都只有一个父类，而一个类可以有多个子类。

1.3 基本命令

1.3.1 TBF操作实例

sudo tc qdisc add dev ens33 handle 1: root tbf rate 100Mbit burst 100Kbit limit 200Mbit

Size: 168.9M Time: 14.19s Speed: 11.35MB/s

1.3.2 CBQ操作实例

1. 针对网络物理设备（网卡ens33）绑定队列，针对一个网卡只需要建立一个队列：

tc qdisc add dev ens33 root handle 1: cbq bandwidth 10Mbit avpkt 1000 cell 8 mpu 64

将一个cbq队列绑定到网络物理设备ens33上，其编号为1:0；网络物理设备eth0的实际带宽为10Mbit，包的平均大小为1000字节；包间隔发送单元的大小为8字节，最小传输包大小为64字节。

2. 针对一个队列需建立一个根分类，对于分类，按其分类的编号顺序起作用，编号小的优先；一但符合某个分类匹配规则，通过该分类发送数据包，则其后的分类不在起作用：

tc class add dev ens33 parent 1:0 classid 1:1 cbq bandidth 10Mbit rate 10Mbit maxburst 20 allot 1514 prio 8 avpkt 1000 cell 8 weight 1Mbit

该队列的最大可用带宽为10Mbit，实际分配的带宽为10Mbit，可接收冲突的发送最长包数目为20字节；最大传输单元加MAC头的大小为1514字节，优先级别为8，包的平均大小为1000字节，包间隔发送单元的大小为8字节，相当于实际带宽的加权速率为1Mbit。

3. 在根分类里建立子分类1:2：

tc class add dev ens33 parent 1:1 classid 1:2 cbq bandwidth 10Mbit rate 8Mbit maxburst 20 allot 1514 prio 2 avpkt 1000 cell 8 split 1:0 bounded

该队列的最大可用带宽为10Mbit，实际分配的带宽为8Mbit，可接收冲突的发送最长包数目为20字节；最大传输单元加MAC头的大小为1514字节，优先级别为2，包的平均大小为1000字节，包间隔发送单元的大小为8字节，相当于实际带宽的加权速率为800Kbit，分类的分离点为1:0，且不可借用未使用带宽。

在根分类里建立子分类1:3：

tc class add dev ens33 parent 1:1 classid 1:3 cbq bandwidth 10Mbit rate 2Mbit maxburst 20 allot 1514 prio 1 avpkt 1000 cell 8 split 1:0

该队列的最大可用带宽为10Mbit，实际分配的带宽为2Mbit，可接收冲突的发送最长包数目为20字节；最大传输单元加MAC头的大小为1514字节，优先级别为1，包的平均大小为1000字节，包间隔发送单元的大小为8字节，相当于实际带宽的加权速率为200Kbit，分类的分离点为1:0。

4. 为每一次分类建立一个过滤器，并为每一个分类建立一个路由映射：

tc filter add dev eth0 parent 1:0 protocol ip prio 100 route to 2 flowid 1:2

tc filter add dev eth0 parent 1:0 protocol ip prio 100 route to 3 flowid 1:3

5. 与过滤器相配合，建立特定的路由表：

ip route add 192.168.79.129 dev eth0 via 192.168.79.131 realm 2

发往主机192.168.79.129的数据包通过分类2转发（分类2的速率8Mbit）。

ip route add 192.168.79.132 dev eth0 via 192.168.79.131 realm 3

发往主机192.168.79.132的数据包通过分类3转发（分类3的速率1Mbit）。

6. 通过由两个FTP客户机分别从服务器下载同一个168.9M的文件，通过改变参数得到以下限速结果：

8Mbit = 8192Kbit/s = 1024 KB/s
5Mbit = 640KB/s

1.3.3 HTB操作实例

步骤大致如上一节，不赘述。

sudo tc qdisc add dev ens33 root handle 1: htb
sudo tc class add dev ens33 parent 1: classid 1:1 htb rate 10Mbit ceil 10Mbit
sudo tc class add dev ens33 parent 1:1 classid 1:2 htb rate 8Mbit ceil 8Mbit
sudo tc class add dev ens33 parent 1:1 classid 1:2 htb rate 2Mbit ceil 10Mbit
sudo tc filter add dev ens33 protocol ip parent 1:0 prio 1 u32 match ip dst 192.168.79.129 flowid 1:2
sudo tc filter add dev ens33 protocol ip parent 1:0 prio 1 u32 match ip dst 192.168.79.132 flowid 1:3

同样由两个FTP客户机分别从服务器下载同一个168.9M的文件，通过改变参数得到以下限速结果：

2Mbit = 256KB/s
10Mbit = 1.25MB/s

1.3.4 监视

主要包括对队列、分类、过滤器和路由状况进行监视。
对队列、分类和过滤器的监视：

tc (-s) qdisc/class/filter ls dev eth0

对路由情况的监视：

ip route

1.3.5 维护

主要包括对队列、分类、过滤器和路由的增添、修改和删除。

增添动作一般依照 队列 -> 分类 -> 过滤器 -> 路由 的顺序进行；修改动作则没有什么要求；删除则依照路由 -> 过滤器 -> 分类 -> 队列 的顺序进行。

2 服务质量（Quality of Service）

2.1 概念

QoS现指解决网络延迟和阻塞等问题的一种技术，用于区分流量，保证高优先级带宽的要求与网络质量。QoS技术本身不会增加网络带宽，而是在有限的带宽资源下，如何平衡地为各种业务分配带宽，针对不同需求，为业务提供端到端的服务质量保证。实现QoS的一个最基本的方法就是分类和标记。
一个QoS策略包含一个或多个限速规则，一个限速规则包含一个或多个流分类规则。QoS通过流分类划分流量，并根据配置的限速规则的优先级保证高优先级限速下的带宽。
影响网络服务质量的因素，也就成为QoS的度量指标，包括带宽、时延和抖动。

2.2 服务模型

2.2.1 Best-Effort服务模型

Best-Effort是最简单也是最早出现的QoS服务模型。在这种模型中，网络中的设备上除了保证网络之间路由可达之外，不需要部署额外的功能。应用程序可以在任何时候发出任意数量的报文，而且不需要通知网络。网络只是尽最大的可能性来发送报文，但对时延、可靠性等性能不提供任何保证。
在理想状态下，如果有足够的带宽，Best-Effort是最简单的服务模式。而实际上，这种“简单“带来一定的限制。因此，Best-Effort适用于对时延、可靠性等性能要求不高的业务，如FTP、E-Mail等。

2.2.2 IntServ服务模型

InterServ模型下，网络需要为某个业务预留一条专用通道。这种资源预留的状态称为“软状态”。为了保证这条通道不被占用，RSVP会定期发送大量协议报文进行探测。通过RSVP，各网元可以判断是否有足够的资源可以预留。只有所有的网元都预留了足够的资源，专用通道方可建立。

2.2.3 Differ服务模型

DiffServ服务模型，也叫差分服务模型，意思就是提供有差别的服务。DiffServ模型中，网络中的流量可以根据多种条件被分成多个类，或者标记不同的优先级。当网络出现拥塞时，不同的类会享受不同的优先处理，从而实现差分服务。同一类的业务在网络中会被聚合起来统一发送，保证相同的延迟、抖动、丢包率等QoS指标。
报文分类是基础，是有区别地实施服务的前提，流量监管、流量整形和接口限速主要用于预防拥塞，拥塞管理和拥塞避免是用来解决拥塞。

2.3 技术背景

QoS Workflow：
当数据包进入设备后，它依次经过标记、计量、管制、重分类、队列、整形以及优先级调度。

分类：将数据分为不同类别，不会修改原来的数据包；
标记：将数据设置为不同的优先级，会修改原来的数据包；
计量：通过漏桶算法或令牌桶算法实现，计量后的数据包会根据不同的整形类别分别保存在缓冲区中，待满足对应的要求后再发送；
管制：丢弃超出带宽的数据包；
整形：将超出带宽的数据包缓存在内存中，限制流出某一网络的某一连接的流量与突发，使这类报文以比较均匀的速度向外发送；
队列：当网络发生拥塞后，数据还是要被传递的，依照什么样的方式来传数据，就需要队列的指导。
