概述
CAD中建立面域有多个好处，可以用面域轻松计算不规则图形的面积，还可以对该部分进行颜色填充，也可以提取该部分图形的形心，怎样建立面域呢，见下面图文教程。
1、CAD各个版本的操作基本一致，这里以CAD2014为例，打开CAD2014，找到需要创建面域的图形。
2、点击绘图界面左边的“面域”图标，或者是点击菜单栏中“绘图”——“面域”。

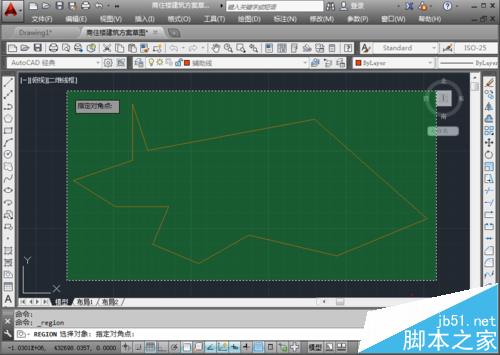

3、让选择对象，拖动鼠标进行对象的选择，可以使用鼠标点击线条一个个地选择，也可以使用窗交选择（如果图形选择方便）。选择完毕，点击“回车键”进行确定。

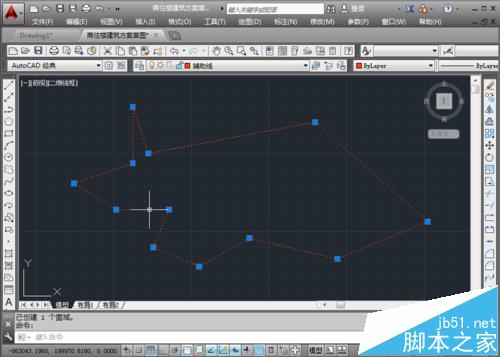

4、左下角显示成功创建一个面域，这时候面域创建成功，创建面域后，对象为一个整体，可以进行面域的相关操作。
5、例如，可以使用面域很方便地查看图形的面积，尤其是不规则图形的面积查看，十分方便，点击这个面域，激活它。
6、点击右键，然后在弹出来的功能选择中，点击"特性"。
7、在特性列表中，可以直接看出面域的面积大小，周长长度等特性了。也可以点击“工具”——“查询”——“面积”中进行查看。
