Zabbix监控交换机设置方法

说明：

Zabbix监控服务端已经配置完成，现在要使用Zabbix对交换机进行监控。

具体操作：

以下操作在被监控的交换机上进行，这里以Cisco交换机为例。

一、登录到Cisco交换机，开启snmp服务

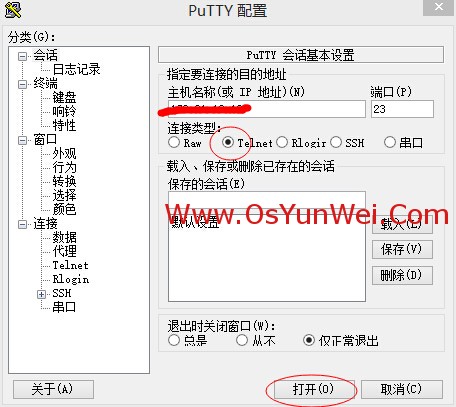

注意：使用telnet或者仿真终端登录到交换机特权配置模式

enable #切换到特权模式

configure terminal #进入全局配置模式

snmp-server community public ro #打开交换机snmp服务，设置团体名称为public，只读

snmp-server community cisco rw #打开交换机snmp服务，设置团体名称为cisco，读写

snmp-server enable traps #启用snmp陷阱

exit #退出全局配置模式

show run #查看当前配置信息

exit #退出特权模式

二、使用Getif查看交换机端口信息

下载Getif：http://www.wtcs.org/snmp4tpc/FILES/Tools/SNMP/getif/getif-2.3.1.zip

安装完成之后，打开软件

注意：Windows 7/8/8.1系统需要单击右键，选择以管理员身份运行，否则软件打开失败！

Host name：交换机ip地址

Read：public

其他默认

点Start

连接成功后如下图所示：

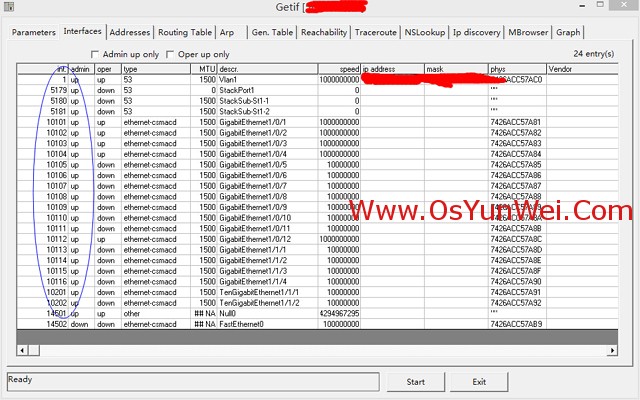

切换到interface选项卡，点Start连接后查看交换机所有的端口信息，并记录下来，如下图所示：

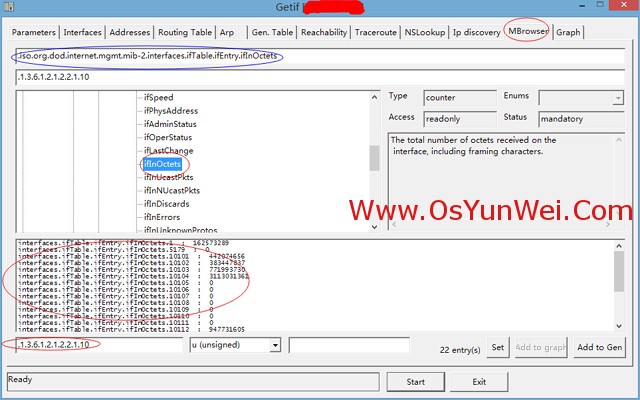

切换到MBrowser选项卡

选择iso->org->dod->internet->mgmt->mib-2->interface->ifTable->ifEntry->ifInOctets

点Start

连接成功后如下图所示：

注意：

ifInOctets #交换机端口进流量

ifOutOctets #交换机端口出流量

查看交换机端口出流量：

iso->org->dod->internet->mgmt->mib-2->interface->ifTable->ifEntry->ifOutOctets

interfaces.ifTable.ifEntry.ifInOctets.1对应交换机的Vlan1接口，其OID值为：1.3.6.1.2.1.2.2.1.10.1

interfaces.ifTable.ifEntry.ifInOctets.5179对应交换机的StackPort1接口，其OID值为：1.3.6.1.2.1.2.2.1.10.5179

interfaces.ifTable.ifEntry.ifInOctets.10101对应交换机的GigabitEthernet1/0/1接口，其OID值为：1.3.6.1.2.1.2.2.1.10.10101

以此类推

根据在interface选项卡中的int值，查看当前交换机该端口的OID值，然后在Zabbix中使用OID值对交换机端口进行监控。

这里列出了Cisco几款交换机的端口和OID值

1、C3750E端口

ifInOctets #进口流量 1.3.6.1.2.1.2.2.1.10.

ifOutOctets #出口流量 1.3.6.1.2.1.2.2.1.16.

1 Vlan1

5179 StackPort1

5180 StackSub-St1-1

5181 StackSub-St1-2

10101 GigabitEthernet1/0/1

10102 GigabitEthernet1/0/2

10103 GigabitEthernet1/0/3

10104 GigabitEthernet1/0/4

10105 GigabitEthernet1/0/5

10106 GigabitEthernet1/0/6

10107 GigabitEthernet1/0/7

10108 GigabitEthernet1/0/8

10109 GigabitEthernet1/0/9

10110 GigabitEthernet1/0/10

10111 GigabitEthernet1/0/11

10112 GigabitEthernet1/0/12

10113 GigabitEthernet1/1/1

10114 GigabitEthernet1/1/2

10115 GigabitEthernet1/1/3

10116 GigabitEthernet1/1/4

10201 TenGigabitEthernet1/1/1

10202 TenGigabitEthernet1/1/2

14501 Null0

14502 FastEthernet0

2、C2960S端口

ifInOctets #进口流量 1.3.6.1.2.1.2.2.1.10.

ifOutOctets #出口流量 1.3.6.1.2.1.2.2.1.16.

1 Vlan1

10101 GigabitEthernet0/1

10102 GigabitEthernet0/2

10103 GigabitEthernet0/3

10104 GigabitEthernet0/4

10105 GigabitEthernet0/5

10106 GigabitEthernet0/6

10107 GigabitEthernet0/7

10108 GigabitEthernet0/8

10109 GigabitEthernet0/9

10110 GigabitEthernet0/10

10111 GigabitEthernet0/11

10112 GigabitEthernet0/12

10113 GigabitEthernet0/13

10114 GigabitEthernet0/14

10115 GigabitEthernet0/15

10116 GigabitEthernet0/16

10117 GigabitEthernet0/17

10118 GigabitEthernet0/18

10119 GigabitEthernet0/19

10120 GigabitEthernet0/20

10121 GigabitEthernet0/21

10122 GigabitEthernet0/22

10123 GigabitEthernet0/23

10124 GigabitEthernet0/24

10125 GigabitEthernet0/25

10126 GigabitEthernet0/26

10127 GigabitEthernet0/27

10128 GigabitEthernet0/28

10129 GigabitEthernet0/29

10130 GigabitEthernet0/30

10131 GigabitEthernet0/31

10132 GigabitEthernet0/32

10133 GigabitEthernet0/33

10134 GigabitEthernet0/34

10135 GigabitEthernet0/35

10136 GigabitEthernet0/36

10137 GigabitEthernet0/37

10138 GigabitEthernet0/38

10139 GigabitEthernet0/39

10140 GigabitEthernet0/40

10141 GigabitEthernet0/41

10142 GigabitEthernet0/42

10143 GigabitEthernet0/43

10144 GigabitEthernet0/44

10145 GigabitEthernet0/45

10146 GigabitEthernet0/46

10147 GigabitEthernet0/47

10148 GigabitEthernet0/48

10149 GigabitEthernet0/49

10150 GigabitEthernet0/50

12001 Null0

12002 FastEthernet0

3、 C3560端口

ifInOctets #进口流量 1.3.6.1.2.1.2.2.1.10.

ifOutOctets #出口流量 1.3.6.1.2.1.2.2.1.16.

1 Vlan1

10101 GigabitEthernet0/1

10102 GigabitEthernet0/2

10103 GigabitEthernet0/3

10104 GigabitEthernet0/4

10105 GigabitEthernet0/5

10106 GigabitEthernet0/6

10107 GigabitEthernet0/7

10108 GigabitEthernet0/8

10109 GigabitEthernet0/9

10110 GigabitEthernet0/10

10111 GigabitEthernet0/11

10112 GigabitEthernet0/12

10113 GigabitEthernet0/13

10114 GigabitEthernet0/14

10115 GigabitEthernet0/15

10116 GigabitEthernet0/16

10117 GigabitEthernet0/17

10118 GigabitEthernet0/18

10119 GigabitEthernet0/19

10120 GigabitEthernet0/20

10121 GigabitEthernet0/21

10122 GigabitEthernet0/22

10123 GigabitEthernet0/23

10124 GigabitEthernet0/24

10125 GigabitEthernet0/25

10126 GigabitEthernet0/26

10127 GigabitEthernet0/27

10128 GigabitEthernet0/28

10129 GigabitEthernet0/29

10130 GigabitEthernet0/30

10131 GigabitEthernet0/31

10132 GigabitEthernet0/32

10133 GigabitEthernet0/33

10134 GigabitEthernet0/34

10135 GigabitEthernet0/35

10136 GigabitEthernet0/36

10137 GigabitEthernet0/37

10138 GigabitEthernet0/38

10139 GigabitEthernet0/39

10140 GigabitEthernet0/40

10141 GigabitEthernet0/41

10142 GigabitEthernet0/42

10143 GigabitEthernet0/43

10144 GigabitEthernet0/44

10145 GigabitEthernet0/45

10146 GigabitEthernet0/46

10147 GigabitEthernet0/47

10148 GigabitEthernet0/48

10149 GigabitEthernet0/49

10150 GigabitEthernet0/50

10151 GigabitEthernet0/51

10152 GigabitEthernet0/52

10501 Null0

三、在Zabbix中添加对交换机的监控

1、添加主机

打开Zabbix

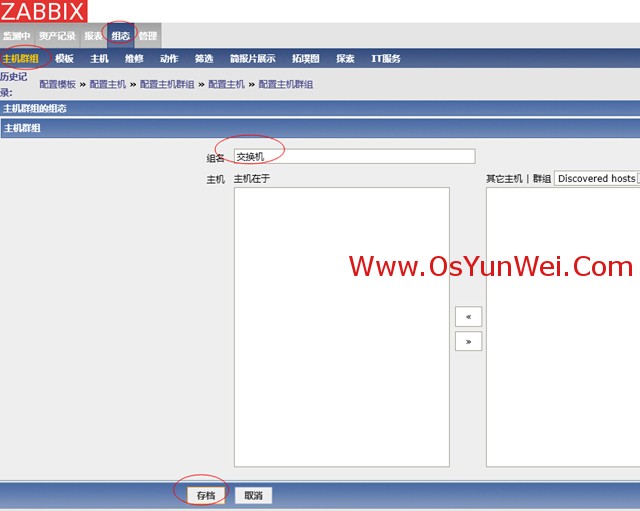

组态-主机群组-创建主机群组

组名：交换机

存档

组态-主机-创建主机

主机名称：交换机IP

群组：选择上一步创建的交换机

SNMP介面-IP地址：交换机IP

其他默认

状态：受检测中

存档

2、创建交换机监控模板

打开Zabbix

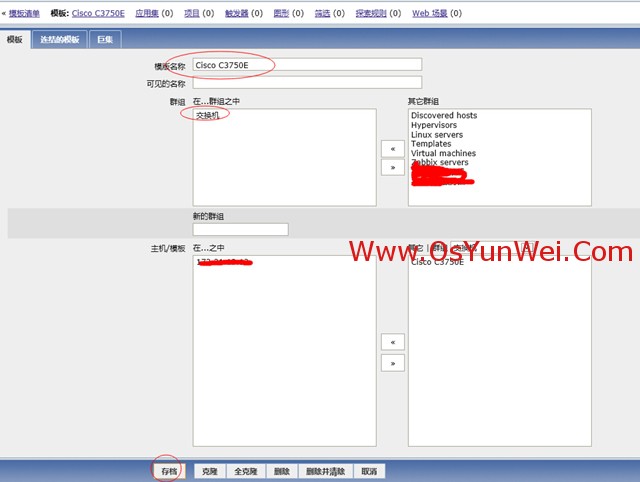

组态-模板-创建模板

模板名称：Cisco C3750E

群组：交换机

主机/模板：选择刚刚添加的交换机IP

存档

3、创建模板监控项目

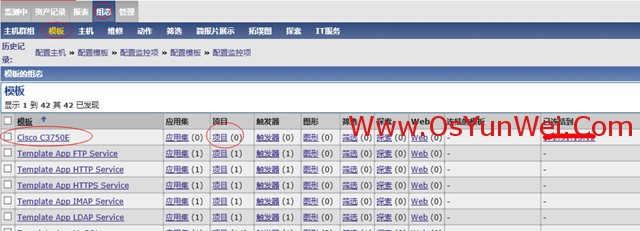

主机-模板，选择刚才创建的模板Cisco C3750E

打开项目，如下图所示：

创建新监控

这里我们监控Cisco C3750E交换机端口GigabitEthernet0/1的进口流量

名称：GigabitEthernet0/1 In

类型：SNMPv2端点代理程式

键值：ifInOctets.10101

SNMP OID：1.3.6.1.2.1.2.2.1.10.10101

SNMP community：public

数据类型：数字的（无正负）

数据类型：十进制数字

单位：bps

使用自订倍数：打钩 8

数据更新间隔：60

History storage period (in days)：7

Trend storage period (in days)：365

储存值：差量（每秒速率）

展示值：不变

存档

4、创建监控图形

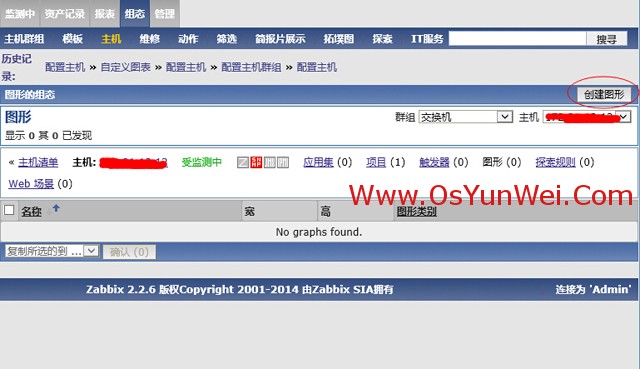

组态-主机

选择刚刚创建的交换机IP-图形

如下图所示：

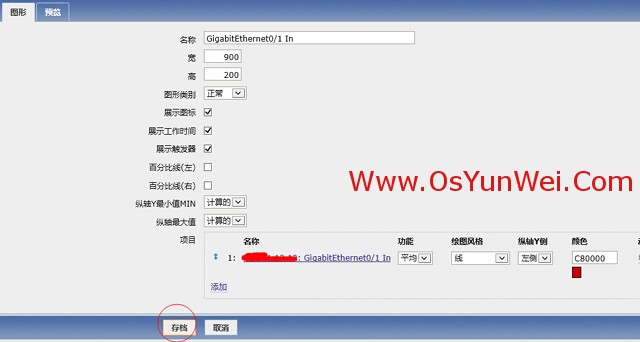

创建图形

名称：GigabitEthernet0/1 In

添加，选择刚才创建的监控项目

存档

5、查看监控状态

打开Zabbix

检测中-图形

群组：交换机

主机：交换机IP

图形：GigabitEthernet1/0/1

如下图所示

至此，Zabbix监控交换机设置完成。

备注：Cisco交换机cpu和内存监控OID值

5秒内的cpu load(百分比)enterprises.9.2.1.56.0

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.56.0

1分钟内的cpu load(百分比)

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.57.0

5分钟内的cpu load(百分比)

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.58.0

获取内存使用情况

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.9.48.1.1.1.5

获取内存空闲情况

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.9.48.1.1.1.6

当前内存使用

enterprises.9.9.48.1.1.1.5.1

1.3.6.1.4.1.9.9.48.1.1.1.5.1

1.3.6.1.4.1.9.9.48.1.1.1.5.2

1.3.6.1.4.1.9.9.48.1.1.1.5.16
