概述

自然二进制码与格雷码相互转换

一、格雷码简介

格雷码是由弗兰克·格雷于1953年发明，其主要特点是相邻编码值中间只有一个比特发生改变，又被称为循环码。

格雷码是一种无权码，采用绝对编码方式，典型格雷码是一种具有反射特性和循环特性的单步自补码，它在任意两个相邻的数之间转换时，只有一个数位发生变化。它大大地减少了由一个状态到下一个状态时逻辑的混淆。

二、自然二进制码转换为格雷码

自然二进制码转换成二进制格雷码，其法则是保留自然二进制码的最高位作为格雷码的最高位，而次高位格雷码为二进制码的高位与次高位相异或，格雷码其余各位依次求之。

原理:
若二进制码表示为: B[N-1]B[N-2]...B[2]B[1]B[0]，
则二进制格雷码表示为: G[N-1]G[N-2]...G[2]G[1]G[0]。
其中最高位保留: G[N-1] = B[N-1]，
其他各位: G[i] = B[i+1] xor B[i]. (i = 0, 1, 2, ..., n-2)。

图示如下：

在这里插入图片描述
代码如下：

module b_to_g(binary,gray);

	parameter PTR = 8;   //设置位数

	input  [PTR-1:0] binary;
	output [PTR-1:0] gray;

	reg [PTR-1:0] gray;
	integer i;

	always @(*) begin
		for (i=0; i<PTR-1; i=i+1)
			begin
				gray[i] = binary[i] ^ binary[i+1];
			end
		gray[PTR-1] = binary[PTR-1];
	end

endmodule

测试代码如下:

//b_to_g_tb

`timescale 1 ns/ 1ns

module b_to_g_tb();

    parameter PTR = 8;
	reg  [PTR-1:0] binary;
	wire [PTR-1:0] gray;

	integer i;

	b_to_g my_b_to_g(
		.binary(binary),
		.gray(gray));

	initial
	begin
		binary = 0;
		#2 for(i=0;i<20;i=i+1)
			begin
				#2 binary = $random;
			end
	end

endmodule

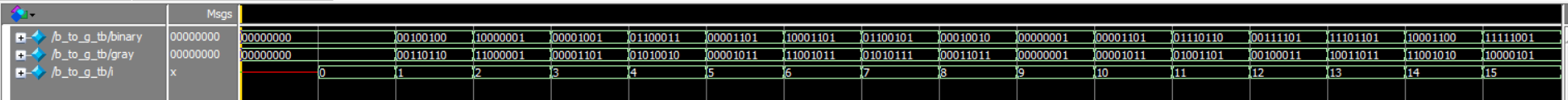

仿真波形如下（清晰显示请点开放大）：

在这里插入图片描述

三、格雷码转换为自然二进制码

二进制格雷码转换成自然二进制码，其法则是保留格雷码的最高位作为自然二进制码的最高位，而次高位自然二进制码为高位自然二进制码与次高位格雷码相异或，而自然二进制码的其余各位依次求之。

原理:
若二进制格雷码表示为: G[N-1]G[N-2]...G[2]G[1]G[0]，
则二进制码表示为: B[N-1]B[N-2]...B[2]B[1]B[0]。
其中最高位保留: B[N-1] = G[N-1];
其他各位: B[i-1] = G[i-1] xor B[i]. (i = 1, 2, ..., n-1)。

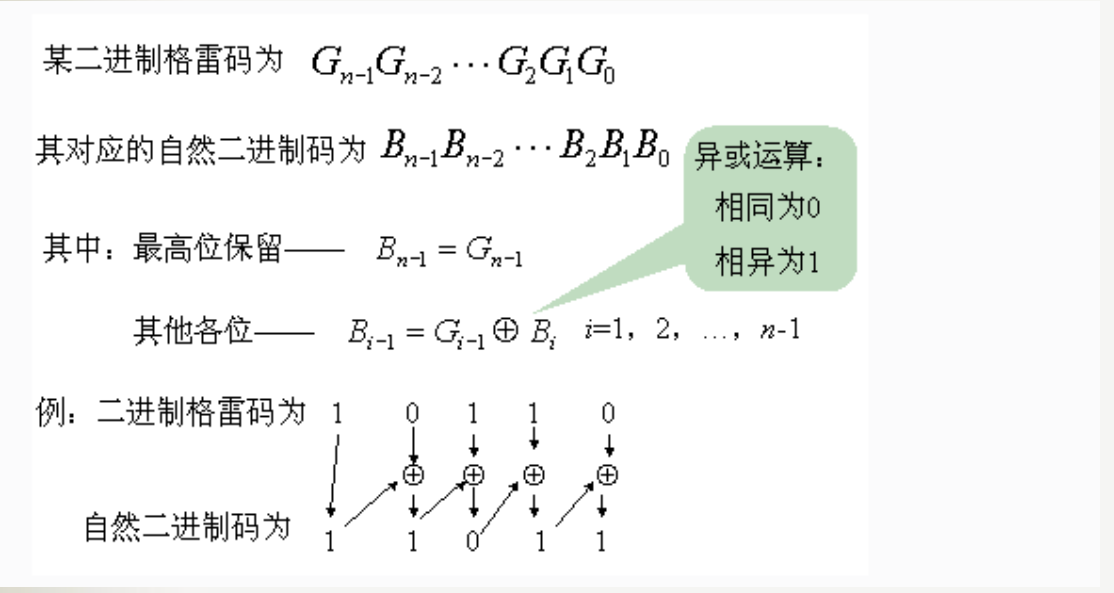

图示如下：

在这里插入图片描述
代码如下：

module g_to_b (
  binary, gray);

  parameter PTR = 8;
  input  [PTR-1:0] gray;
  output [PTR-1:0] binary;

  integer i;
  reg [PTR-1:0] binary;

  always @(*) begin
 	 //这里我用for (i=0; i<PTR-1; i=i+1)的话，仿真结果不对。
 	 //不大清楚，有明白的同学请指出。
    for (i=PTR-2; i>=0; i=i-1)
      begin
        binary[i] = binary[i+1] ^ gray[i];
      end
      binary[PTR-1] = gray[PTR-1];
  end

endmodule

测试代码如下:

//g_to_b_tb

`timescale 1 ns/1 ns

module g_to_b_tb();

  parameter PTR = 8;
  integer i;

  reg   [PTR-1:0] gray;
  wire  [PTR-1:0] binary;

  g_to_b my_g_to_b(
 	 .gray(gray),
 	 .binary(binary)
	  );

  initial
  begin
    gray = 0;
    #2 for (i=0; i<30; i=i+1)
        begin
          #2 gray = $random;
        end
  end

endmodule

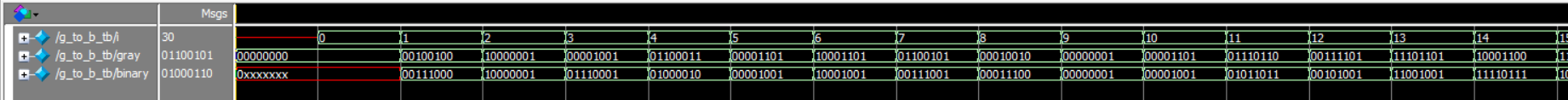

仿真波形如下（清晰显示请点开放大）：

在这里插入图片描述
