我们在使用Auto CAD制图时，将工作内容布置完成后，就开始进行尺寸标注了，但是 对于标注的内容可能无从下手，下面我就来说一下cad中如何进行平面标注
一、平面标注

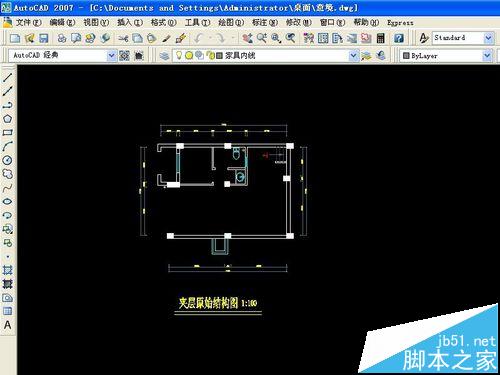

1、首先打开cad软件，进入到cad工作界面

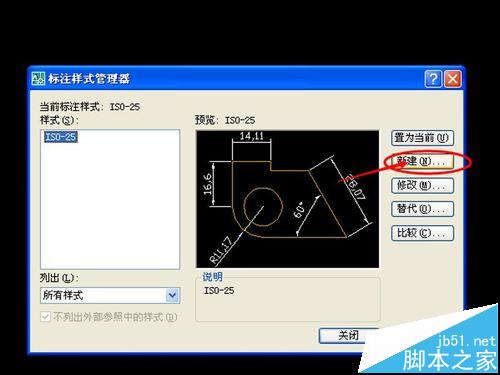

2、打开标注样式管理器，快捷键D，新建一个样式，名称改为“平面标注”，然后点击继续，开始进行下一步的设置
二、

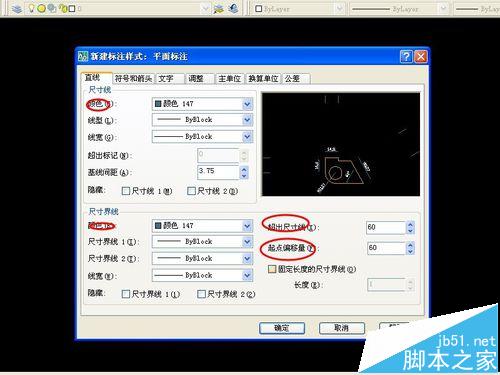

1、直线，打开，修改尺寸线颜色为147号色，尺寸界线颜色为147号色，超出尺寸线60，起点偏移量为60.

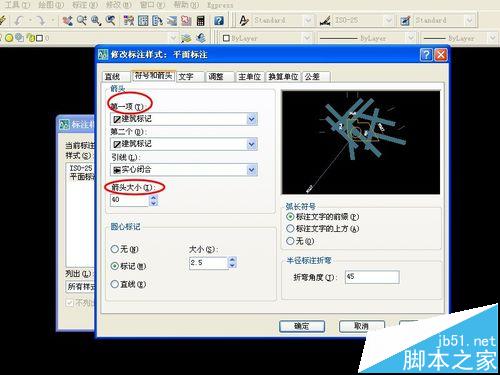

2、符号和箭头中，第一项选择建筑标记，箭头大小改为40（参见下图）。

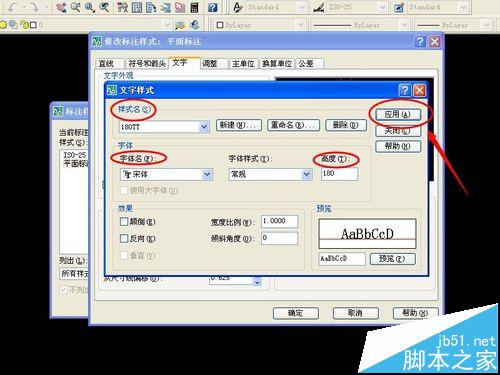

3、文字，修改文字样式，点击后面那个方块，出现一个对话框，样式名称为180TT，字体改为宋体，下方有“使用大字体”，不做勾选，高度为180，编辑结束后，点击应用，关闭。退出对话框后，将“从尺寸线偏移”改为60.
4、调整，分别选择最后一项，见图。
5、住单位，精度改为0即可。全部编辑完成，点击确定，我们对平面的标注设置基本就完成了。

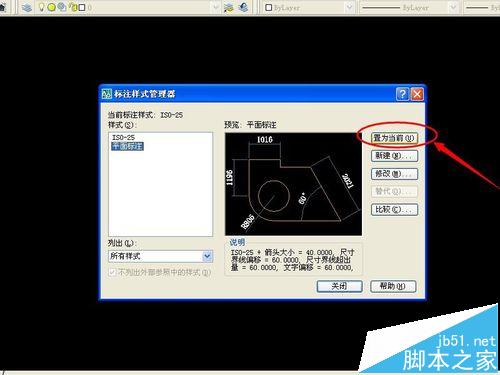

回到初始对话框，选择刚才编辑的“平面标注”，点击“置为当前”，这下就可以为你的图纸进行标注了。
注意事项：平面标注适用于平面的图纸，例如原始结构图、平面布置图、顶面布置图等等，有什么问题可以留言。
