概述

(1)算法描述：

本程序为了更好地实现模块化的设计，将加噪声和滤波分成两个独立程序。

椒盐噪声是由图像传感器，传输信道，解码处理等产生的黑白相间的亮暗点噪声。椒盐噪声是指两种噪声，一种是盐噪声（salt noise），另一种是胡椒噪声（pepper noise）。盐=白色，椒=黑色。前者是高灰度噪声，后者属于低灰度噪声。一般两种噪声同时出现，呈现在图像上就是黑白杂点。本算法控制噪声的数量，随机生成黑白杂点，在图像坐标内随机分布。

随机噪声，又称背景噪声，由时间上随机产生的大量起伏骚扰积累而造成的，其值在给定瞬间内不能预测的噪声。说实话没大理解，后来在老师的ppt课件上发现了随机值脉冲噪声，感觉它的效果和椒盐噪声很像。又百度了一下，发现脉冲噪声的特点是无规则。于是本算法基本和椒盐噪声的实现相似，可以控制噪声数量，随机生成黑白杂点，但此黑白杂点也是随机色值（a,b,c）（255-a,255-b,255-c）,其中a，b，c是0-30的随机数，这些杂点在图像坐标内随机分布。

高斯噪声，是指它的概率密度函数服从高斯分布（即正态分布）的一类噪声。本算法通过Box-Muller变换可以产生Gaussian噪音。

对于三种滤波算法，opencv提供了封装好的函数，分别是medianBlur(),blur(),GaussianBlur().值得借鉴和参考。

中值滤波的基本原理是把数字图像或数字序列中一点的值用该点的一个邻域中各点值的中值代替，让周围的像素值接近的真实值，从而消除孤立的噪声点。方法是用某种结构的二维滑动模板，将板内像素按照像素值的大小进行排序，生成单调上升（或下降）的为二维数据序列。二维中值滤波输出为g（x,y）=med{f(x-k,y-l),(k,l∈W)} ，其中，f(x,y)，g(x,y)分别为原始图像和处理后图像。中值滤波法对消除椒盐噪声非常有效。在给定阙值时，中值滤波的工程又叫做超限中值滤波。

超限领域平均法滤波也称为线性滤波，其采用的主要方法为邻域平均法。线性滤波的基本原理是用均值代替原图像中的各个像素值，即对待处理的当前像素点（x，y），选择一个模板，该模板由其近邻的若干像素组成，求模板中所有像素的均值，再把该均值赋予当前像素点（x，y），作为处理后图像在该点上的灰度个g（x，y），即个g（x，y）=1/m ∑f（x，y） m为该模板中包含当前像素在内的像素总个数。

高斯滤波实质上是一种信号的滤波器，其用途是信号的平滑处理，人们知道数字图像用于后期应用，其噪声是最大的问题，由于误差会累计传递等原因，很多图像处理教材会在很早的时候介绍Gauss滤波器，用于得到信噪比SNR较高的图像（反应真实信号）。与此相关的有Gauss-Laplace变换，其实就是为了得到较好的图像边缘，先对图像做Gauss平滑滤波，剔除噪声，然后求二阶导矢，用二阶导的过零点确定边缘，在计算时也是频域乘积=>空域卷积。滤波器就是建立的一个数学模型，通过这个模型来将图像数据进行能量转化，能量低的就排除掉，噪声就是属于低能量部分。

(2)实验结果，界面图：

添加噪声：

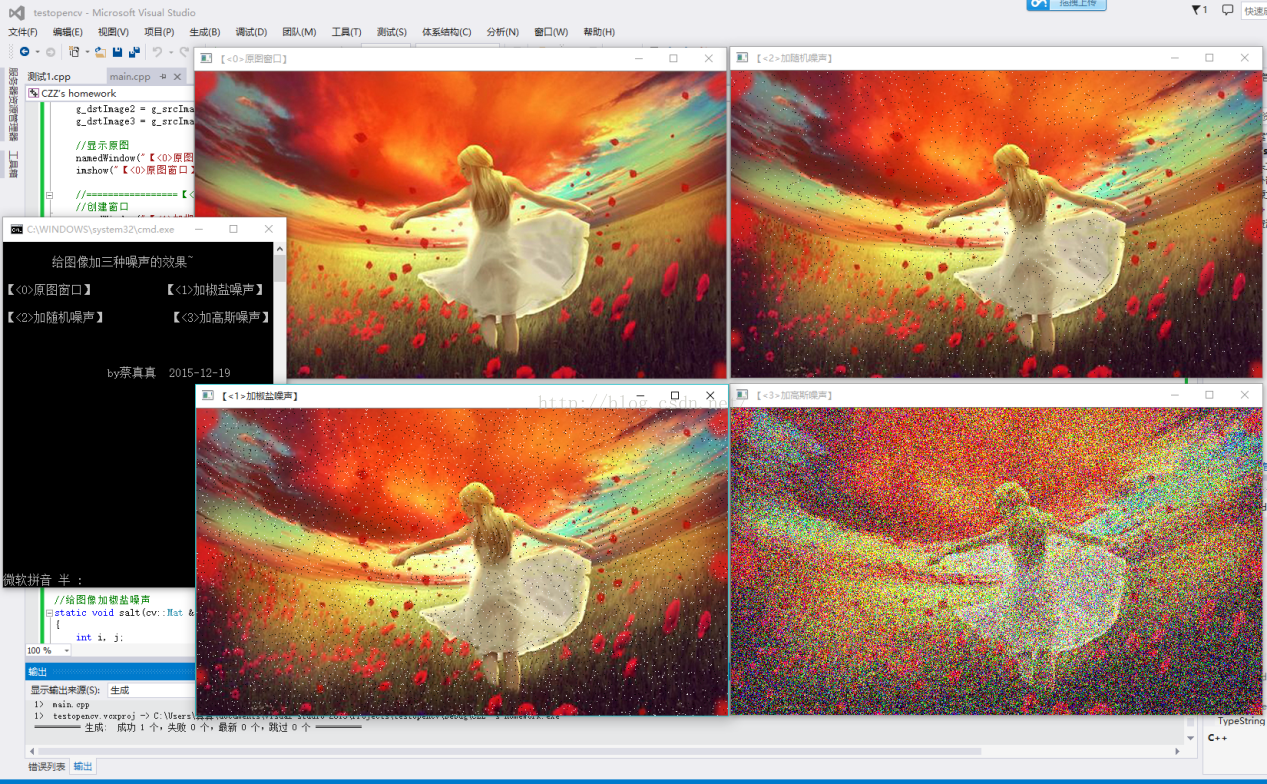

整体运行截图：

左上：原图窗口右上：加椒盐噪声

左下：加随机噪声右下：加高斯噪声

滤波模板一：

对添加椒盐噪声的图片进行处理，滤波模板为3*3，效果如下，可以看出超限中值滤波的效果是最好的。

滤波模板二：

对添加椒盐噪声的图片进行处理，滤波模板为5*5，效果如下，可以看出超限中值滤波的效果是最好的。

滤波模板三：

对添加椒盐噪声的图片进行处理，滤波模板为7*7，效果如下。

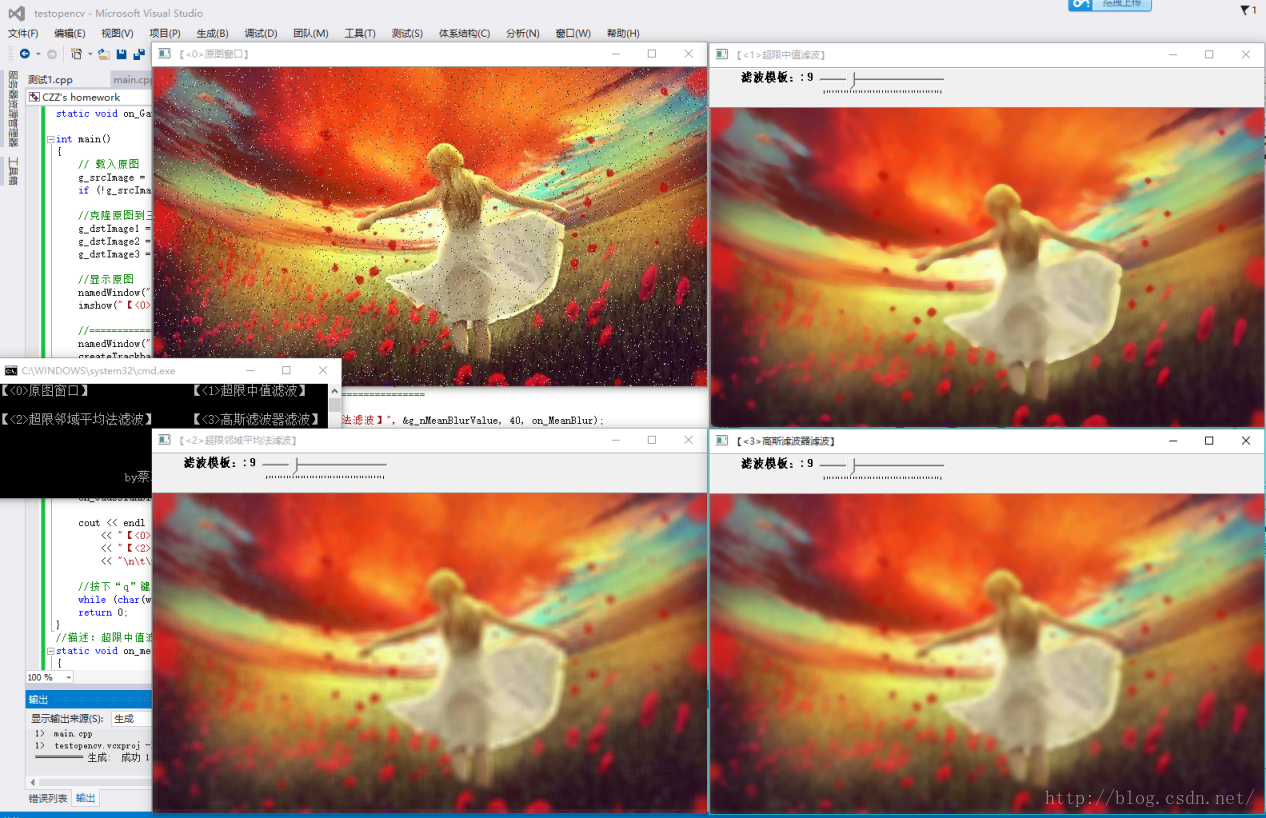

滤波模板四：

对添加椒盐噪声的图片进行处理，滤波模板为9*9，效果如下.

滤波模板五：

对添加椒盐噪声的图片进行处理，滤波模板为15*15，效果如下.图像基本模糊。

滤波模板六：

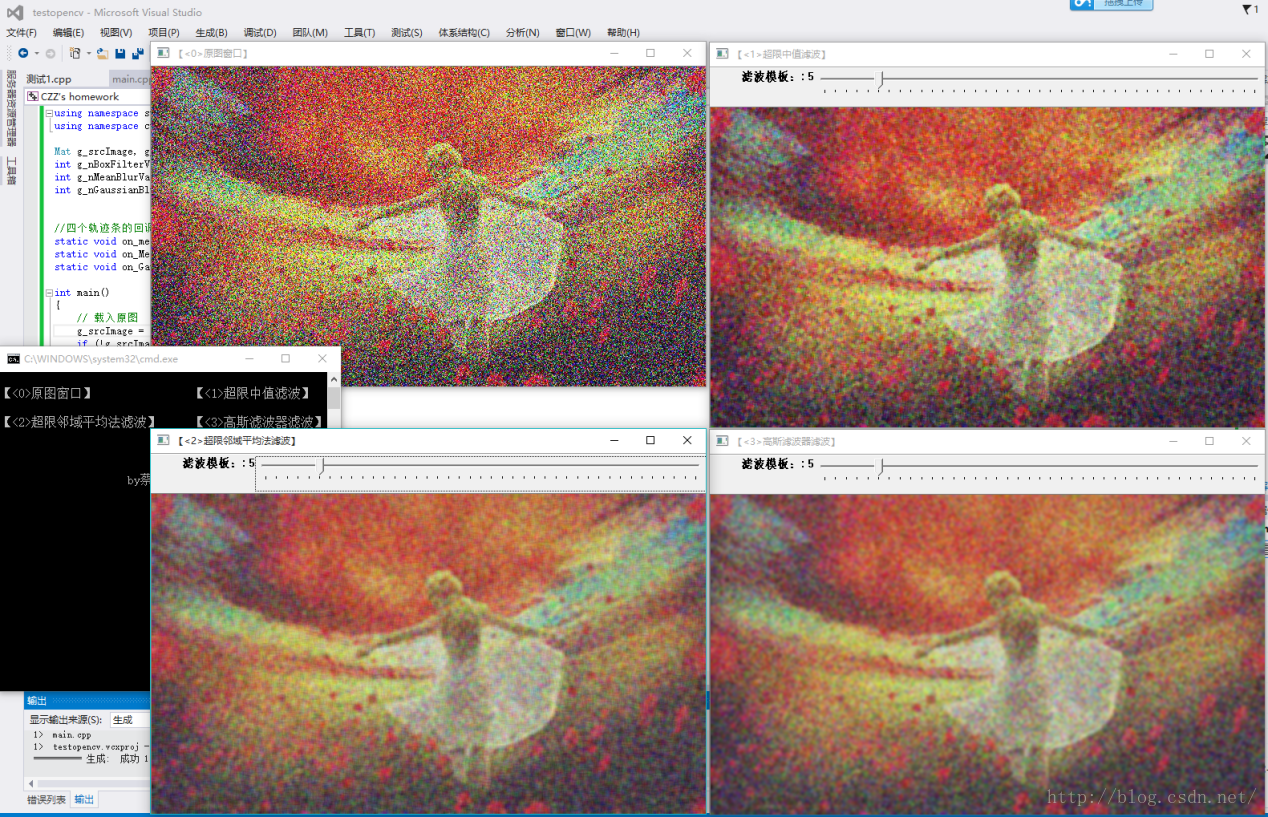

对添加高斯噪声的图片进行处理，滤波模板为5*5，效果如下. 高斯滤波效果较好。

(3)关键代码:

添加三种噪声：

#include <opencv/cv.h>
#include <opencv/highgui.h>
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <iostream>
using namespace std;
using namespace cv;
#define TWO_PI 6.2831853071795864769252866
Mat g_srcImage, g_dstImage1, g_dstImage2, g_dstImage3;//存储图片的Mat类型

static void salt(cv::Mat &image, int n);       //给图像添加椒盐噪声
static void AddGaussianNoise(cv::Mat& image);     //给图像加高斯噪声
static void random(cv::Mat& image);              //给图像加随机噪声

int main()
{
	// 载入原图
	g_srcImage = imread("OpenCvDemo.jpg", 1);
	if (!g_srcImage.data) { printf("Oh，no，读取srcImage错误~！ n"); return false; }
	//克隆原图到三个Mat类型中
	g_dstImage1 = g_srcImage.clone();
	g_dstImage2 = g_srcImage.clone();
	g_dstImage3 = g_srcImage.clone();
	//显示原图
	namedWindow("【<0>原图窗口】", 1);
	imshow("【<0>原图窗口】", g_srcImage);
	//=================【<1>加椒盐噪声】==================
	namedWindow("【<1>加椒盐噪声】", 1);
	salt(g_dstImage1, 4000);
	imshow("【<1>加椒盐噪声】", g_dstImage1);
	//=================【<2>加随机噪声】==================
	namedWindow("【<2>加随机噪声】", 1);
	random(g_dstImage2);
	imshow("【<2>加随机噪声】", g_dstImage2);

	//=================【<3>加高斯噪声】==================
	namedWindow("【<3>加高斯噪声】", 1);
	AddGaussianNoise(g_dstImage3);
	imshow("【<3>加高斯噪声】", g_dstImage3);
	//imwrite("加椒盐噪声.jpg", g_dstImage1);
    //cvSaveImage("加椒盐噪声.jpg", (CvArr*)&g_dstImage1);
    //cvSaveImage("加随机噪声.jpg", (CvArr*)&g_dstImage2);
	//cvSaveImage("加高斯噪声.jpg", (CvArr*)&g_dstImage3);
	//try {
	//	imwrite("加椒盐噪声.png",g_srcImage);
	//}
	//catch (runtime_error& ex) {
	//	fprintf(stderr, "Exception converting image to PNG format: %sn", ex.what());
	//	return 1;
	//}
	cout << endl << "t给图像加三种噪声的效果~nn"
		<< "【<0>原图窗口】           【<1>加椒盐噪声】nn"
		<< "【<2>加随机噪声】          【<3>加高斯噪声】nn"
		<< "ntt by蔡真真  2015-12-19";

	//按下“q”键时，程序退出
	while (char(waitKey(1)) != 'q') {}
	return 0;
}

//给图像加椒盐噪声
static void salt(cv::Mat &image, int n)
{
	int i, j;
	for (int k = 0; k < n; k++)   //盐噪声（salt noise）
	{
		i = rand() % image.cols;
		j = rand() % image.rows;
		if (image.channels() == 1)
			image.at<uchar>(j, i) = 255;
		else if (image.channels() == 3)
		{
			image.at<cv::Vec3b>(j, i)[0] = 255;
			image.at<cv::Vec3b>(j, i)[1] = 255;
			image.at<cv::Vec3b>(j, i)[2] = 255;
		}
	}
	for (int k = 0; k < n; k++)  //胡椒噪声（pepper noise）
	{
		i = rand() % image.cols;
		j = rand() % image.rows;
		if (image.channels() == 1)
			image.at<uchar>(j, i) = 0;
		else if (image.channels() == 3)
		{
			image.at<cv::Vec3b>(j, i)[0] = 0;
			image.at<cv::Vec3b>(j, i)[1] = 0;
			image.at<cv::Vec3b>(j, i)[2] = 0;
		}
	}
}

//给图像加高斯噪声
double generateGaussianNoise()
{
	static bool hasSpare = false;
	static double rand1, rand2;

	if (hasSpare)
	{
		hasSpare = false;
		return sqrt(rand1) * sin(rand2);
	}

	hasSpare = true;

	rand1 = rand() / ((double)RAND_MAX);
	if (rand1 < 1e-100) rand1 = 1e-100;
	rand1 = -2 * log(rand1);
	rand2 = (rand() / ((double)RAND_MAX)) * TWO_PI;

	return sqrt(rand1) * cos(rand2);
}

static void AddGaussianNoise(Mat& image)
{
	CV_Assert(image.depth() != sizeof(uchar));
	int channels = image.channels();
	int nRows = image.rows;
	int nCols = image.cols * channels;
	if (image.isContinuous()){
		nCols *= nRows;
		nRows = 1;
	}
	int i, j;
	uchar* p;
	for (i = 0; i < nRows; ++i){
		p = image.ptr<uchar>(i);
		for (j = 0; j < nCols; ++j){
			double val = p[j] + generateGaussianNoise() * 128;
			if (val < 0)
				val = 0;
			if (val > 255)
				val = 255;
			p[j] = (uchar)val;
		}
	}
}

//给图像加随机噪声
static void random(cv::Mat& image)
{
	int n = rand() % 1000 + 2000;
	int a, b, c;
	int i, j;
	for (int k = 0; k < n-1500; k++)
	{
		a = rand() % 30;
		b = rand() % 30;
		c = rand() % 30;
		i = rand() % image.cols;
		j = rand() % image.rows;
		if (image.channels() == 1)
			image.at<uchar>(j, i) = 255;
		else if (image.channels() == 3)
		{
			image.at<cv::Vec3b>(j, i)[0] = 255-a;
			image.at<cv::Vec3b>(j, i)[1] = 255-b;
			image.at<cv::Vec3b>(j, i)[2] = 255-c;
		}
	}
	for (int k = 0; k < n; k++)  //胡椒噪声（pepper noise）
	{
		a = rand() % 30;
		b = rand() % 30;
		c = rand() % 30;
		i = rand() % image.cols;
		j = rand() % image.rows;
		if (image.channels() == 1)
			image.at<uchar>(j, i) = 0;
		else if (image.channels() == 3)
		{
			image.at<cv::Vec3b>(j, i)[0] = a;
			image.at<cv::Vec3b>(j, i)[1] = b;
			image.at<cv::Vec3b>(j, i)[2] = c;
		}
	}
}

滤波算法源代码：

#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <iostream>
using namespace std;
using namespace cv;
Mat g_srcImage, g_dstImage1, g_dstImage2, g_dstImage3;//存储图片的Mat类型
int g_nBoxFilterValue = 3;  //超限中值滤波参数值
int g_nMeanBlurValue = 3;  //均值滤波参数值
int g_nGaussianBlurValue = 3;  //高斯滤波器滤波参数值
//四个轨迹条的回调函数
static void on_medianBlur(int, void *);		//超限中值滤波
static void on_MeanBlur(int, void *);		//超限邻域平均法滤波
static void on_GaussianBlur(int, void *);	//高斯滤波器滤波
int main()
{
	// 载入原图
	g_srcImage = imread("OpenCvDemo.jpg", 1);
	if (!g_srcImage.data) { printf("Oh，no，读取srcImage错误~！ n"); return false; }

	//克隆原图到三个Mat类型中
	g_dstImage1 = g_srcImage.clone();
	g_dstImage2 = g_srcImage.clone();
	g_dstImage3 = g_srcImage.clone();

	//显示原图
	namedWindow("【<0>原图窗口】", 1);
	imshow("【<0>原图窗口】", g_srcImage);

	//=================【<1>方框滤波】==================
	namedWindow("【<1>超限中值滤波】", 1);
	createTrackbar("内核值：", "【<1>超限中值滤波】", &g_nBoxFilterValue, 40, on_medianBlur);
	on_medianBlur(g_nBoxFilterValue, 0);

	//=================【<2>超限邻域平均法滤波】==================
	namedWindow("【<2>超限邻域平均法滤波】", 1);
	createTrackbar("内核值：", "【<2>超限邻域平均法滤波】", &g_nMeanBlurValue, 40, on_MeanBlur);
	on_MeanBlur(g_nMeanBlurValue, 0);

	//=================【<3>高斯滤波器滤波】=====================
	namedWindow("【<3>高斯滤波器滤波】", 1);
	createTrackbar("内核值：", "【<3>高斯滤波器滤波】", &g_nGaussianBlurValue, 40, on_GaussianBlur);
	on_GaussianBlur(g_nGaussianBlurValue, 0);

	cout << endl << "t给图像滤波的效果~nn"
		<< "【<0>原图窗口】               【<1>超限中值滤波】nn"
		<< "【<2>超限邻域平均法滤波】     【<3>高斯滤波器滤波】nn"
		<< "ntt    by蔡真真  2015-12-19";

	//按下“q”键时，程序退出
	while (char(waitKey(1)) != 'q') {}
	return 0;
}
//描述：超限中值滤波操作的回调函数
static void on_medianBlur(int, void *)
{
	if (g_nBoxFilterValue % 2 == 0)
	{
		g_nBoxFilterValue++;
	}
	//方框滤波操作
	medianBlur(g_srcImage, g_dstImage1,g_nBoxFilterValue);   //g_nBoxFilterValue值必须为奇数
	//显示窗口
	imshow("【<1>超限中值滤波】", g_dstImage1);
}
//描述：超限邻域平均法滤波操作的回调函数
static void on_MeanBlur(int, void *)
{
	//超限邻域平均法滤波操作
	blur(g_srcImage, g_dstImage2, Size(g_nMeanBlurValue + 1, g_nMeanBlurValue + 1), Point(-1, -1));
	//显示窗口
	imshow("【<2>超限邻域平均法滤波】", g_dstImage2);
}
//描述：高斯滤波器滤波操作的回调函数
static void on_GaussianBlur(int, void *)
{
	//高斯滤波器滤波操作
	GaussianBlur(g_srcImage, g_dstImage3, Size(g_nGaussianBlurValue * 2 + 1, g_nGaussianBlurValue * 2 + 1), 0, 0);
	//显示窗口
	imshow("【<3>高斯滤波器滤波】", g_dstImage3);
}
