自制可调电源

在各种电子相关小制作，调试中，电源供电是必备不可少的。市面上有巨多的电源，比如

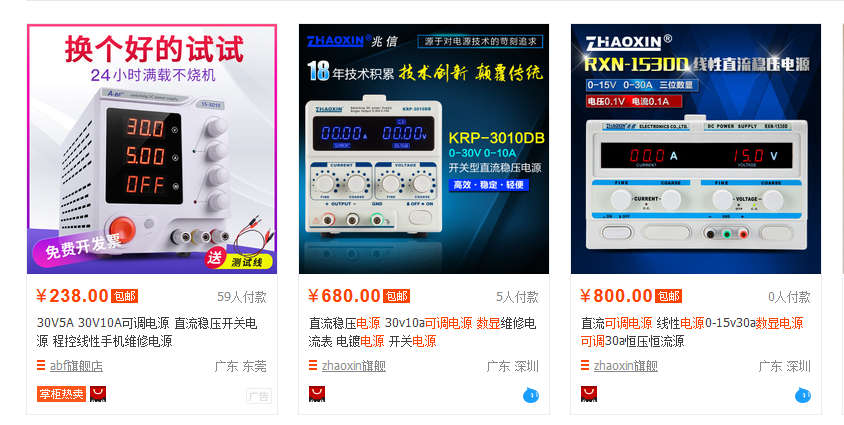

但是，都有些许问题困扰。一是基于适用性和成本考虑，这里讲的适用性就是我们大多数使用时的电压范围，电流范围。这里我们用淘宝来搜索“电源模块 可调电源”。销量第一的是

就是这种12V输出可调的电源模块，

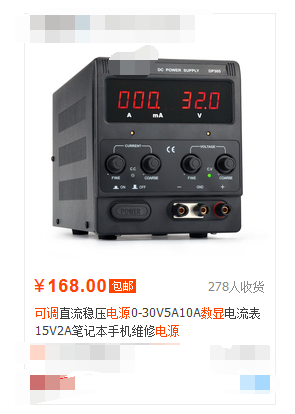

使用这种单独的电源模块存在一定的安全隐患，工具不小心接触短路就悲剧了，同时不易固定。接着就是

这种可调电源。价钱不高，但是体积方面，后面具体说这个问题。同时综合个人从业期间对于经常使用的电压来看，3.3v，5v，12v，24v以上的较少使用到了。电流方面，很多时候做低功耗设备，电流极低，那么我们将这个电源定在24v的输出电压，相信这个电压可以在很大一部分的设备调试中满足使用了。电流的问题暂时搁置，我们后面再说电流。还有就是刚才说到的成本问题，那就是特么的房子太贵了，买不起。但是爱好不可以放弃啊。租的房子真的是小。乱。差。买个好的电源舍不得啊。（舍不得钱）。懒，搬家的时候，这种大家伙简直不想要了。

最后说下体积，些许爱好者的桌面有限，如不能做到重复利用，必然会导致桌面太乱，不好找东西，还容易发生些安全事故，所以做一个可以空间上节约的就有意义。下面这种设备

大面积的东西只能无奈抛弃，要实现体积复用，有一个方法就是重叠，最好可以多个重叠。当然要做好散热问题。不然有安全隐患。经过反复对比，我们桌面必备的就是焊台了。同时焊台保有量最大的那么就是白光936焊台了。

937也是一样的。这个外壳兼容性很强。经过搜索，TB上有许多这种外壳，售价在10元左右，

这种外壳有一个好处，可以重叠的放置。而且体积较小。前面板完全可以满足可调电源的基本信息显示，那么就他了。

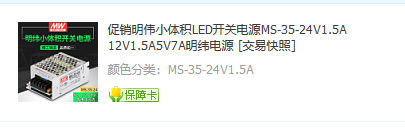

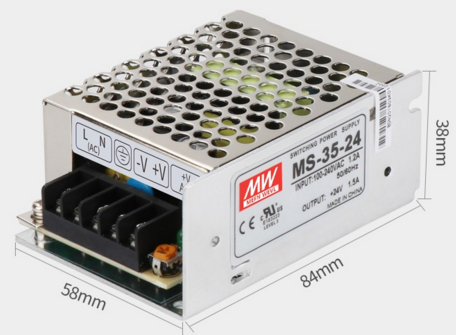

然后就是供电电源了，需要考虑放置的体积，电源的电流及电压。所以选用了明纬的24V，1.5A电源。三十元左右。电压的可调范围在10%，也就四会2.4V，调到最高输出26.4V.减去2V的输出模块降压，输出就是刚好24V。

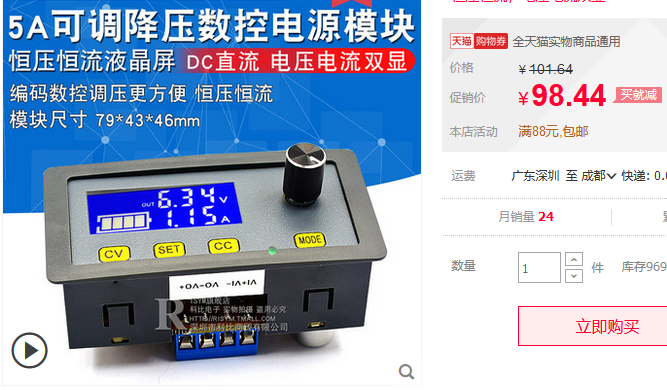

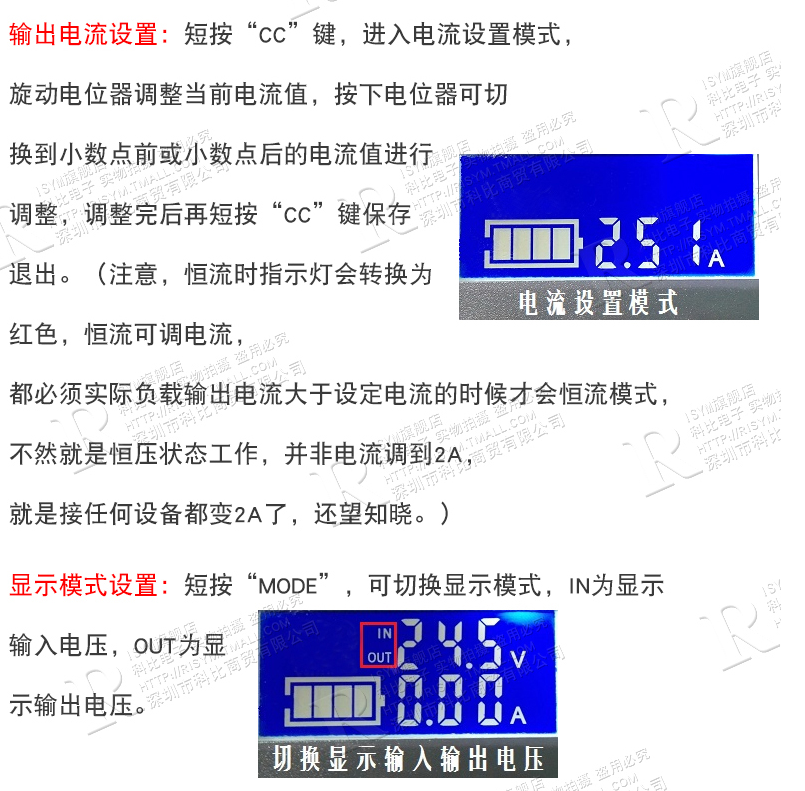

这个可调电源你的核心就是可调的模块了。经过多方对比，体积，输出电压，输出电流，显示，调节方式，选用了下图的模块，有点小贵，但是功能还是比较强劲。带有风扇模块的接口，（避免广告嫌疑就不贴链接了，大家可以自己搜索）。这个模块输出0-30V，由于我们输入26.4V，那么计划输出的电压就是24.4V左右，（半导体压降）。输出电流在5A，虽然虽然在1.5A，但是用低电流的时候，开关电源的功率达到36W，降压后是可以达到较高电流的。这个届时做出来具体测试，但是一般设备完全够用了。（大家可以根据自己的需要换更大的开关电源满足输出，但是需要考虑好体积及散热的问题）同时在较高功率时要加风扇，以保证输出模块的稳定性，我这个电源暂计划加两个风扇，给开关电源和可调模块同时输出散热。

正面电源使用

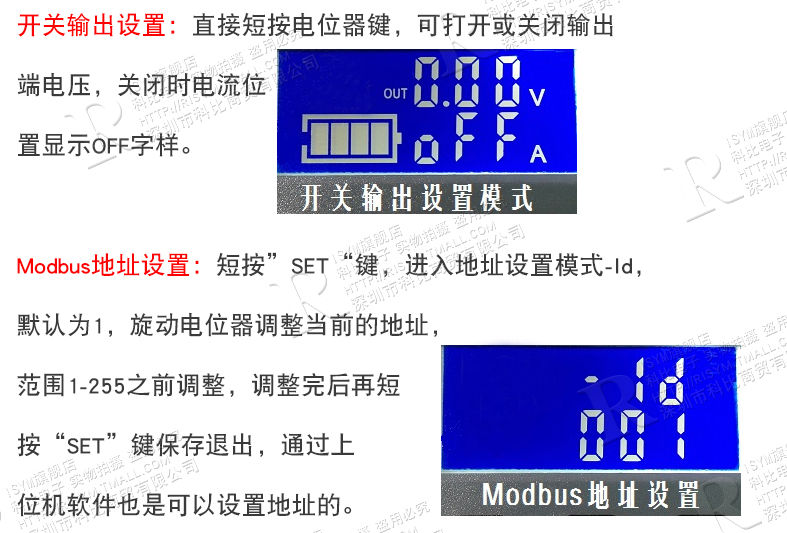

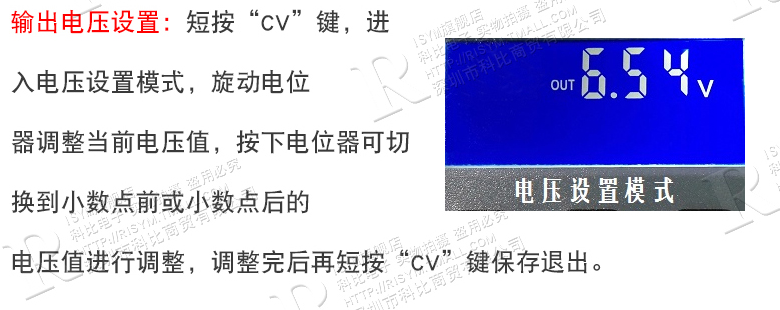

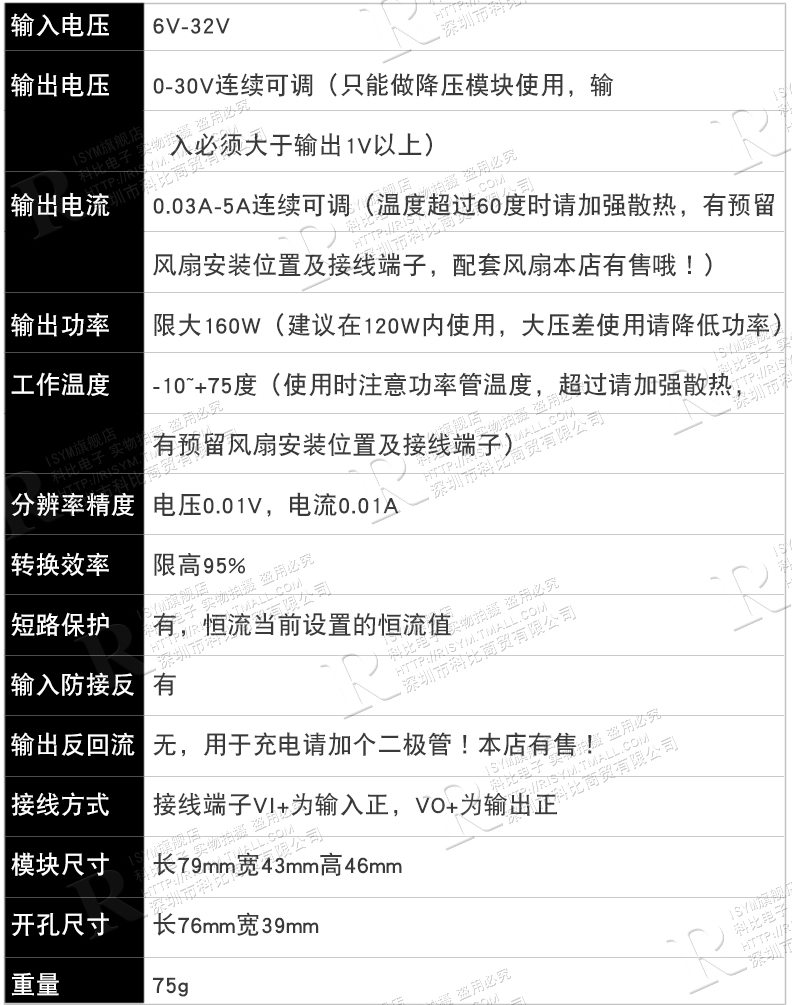

产品产数：

电源输出使用插头（香蕉头）方面，方便多次使用。下图这种。开关使用了带灯两档开关。

保险丝还是要有的，用了一个保险座带线包安装宝箱。虽然在开关电源的内部有保险，开关电源有输出短路保护，可调电源也有输出短路限流，但是为了安全起见，一定要加一个保险。这个选择1A可以满足使用。

双十二期间买的很多配件，所有到货时间有点慢。。。

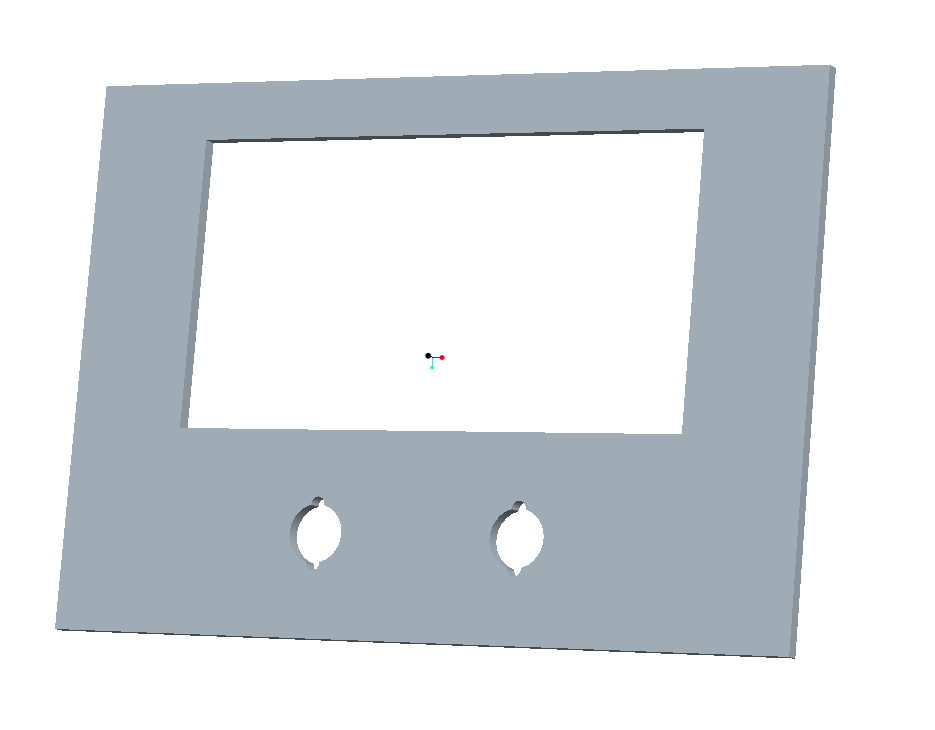

等了很多天，终于到了。可以继续往下面做了。首先就是安装前面可调电源的方法，前面需要安装显示屏以及两个接线柱。为了尽量美观一点，我自己建模，并用3D打印制作了一个前面板。

最后
