计算机网络实验项目六

实验名称：实验项目6网络协议分析

实验目的

掌握以太网帧的格式及各字段的含义 掌握IP包的组成格式及各字段的含义 掌握UDP报文和TCP报文的格式及各字段的含义 理解HTTP协议、DNS协议工作机制 熟悉用户数据在网络各层之间的封装关系。

实验步骤与调试过程(请用简单的文字描述)

（1）利用Packet Tracer仿真软件搭建一个包含DNS、WWW等服务的互联网。
（2）配置测试各种服务并测试连通性。
（3）捕获IP数据报、TCP报文段、HTTP报文、DNS报文，识别和分析IP协议、TCP协议、UDP协议。

实验结果(上传实验结果截图或者简单文字描述)

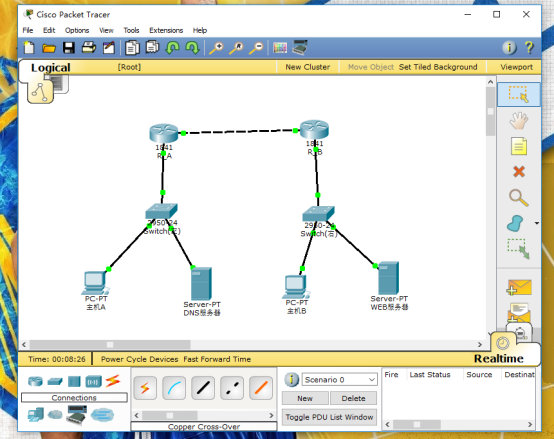

（1）建立网络结构，根据图中标注的主机A、主机B、DNS服务器、WEB服务器和路由器接 口（接口根据自己建立的网络拓扑结构的实际情况指定）的IP地址和子网掩码，正确配置各设备/接口的相 关参数，完成表6-1内容，MAC地址请根据自己建立的网络拓扑图中每台PC实际的MAC地址如实填写（注意： MAC地址每个人的都不一样）。

（2）配置路由协议使整个网络连通，并完成路由器A和B的路由表表6-2和表6-3的内容。

（3）主机A发送一个IP数据报到主机B的过程中，各结点要进行路由选择和转发，写出各结点对数据在 网络层和数据链路层的封装情况，完成表6-4内容。

表6-1 主机参数表

表 6-2 路由器A的路由表

表 6-3 路由器 B 的路由表

表6-4

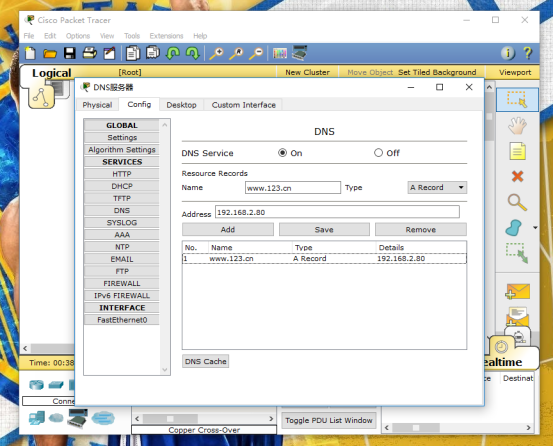

（4）DNS服务器上建立一条资源记录（A），域名为www.123.cn，IP地址为192.168.2.80。WEB服务器 上有默认index.html文档，新建一个文档123.html。

a)用户在主机A的浏览器的地址栏里输入什么地址可以访问到WEB服务器的主页index.html？

www.index.cn

b)用户在主机A的浏览器的地址栏里输入什么地址可以访问到WEB服务器的主页123.html？

www.123.cn

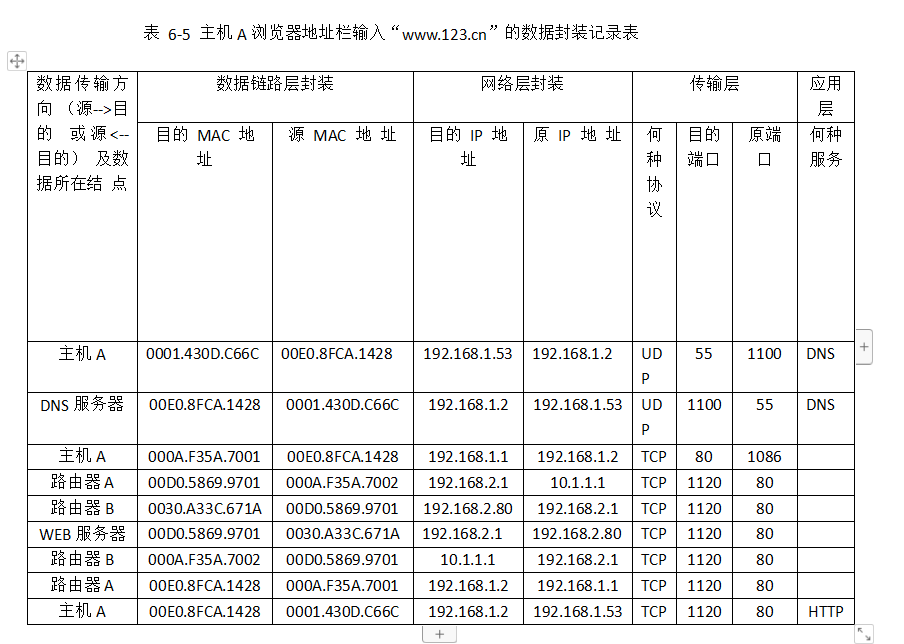

c)用户在主机A的浏览器的地址栏里输入www.123.cn，观察、记录整个通信过程（切换至simulation模 式下）。分析传输过程各阶段的作用（分阶段表述），并写出各阶段源数据在不同结点上的各层的封装情 况，如表6-5所示。在主机B的浏览器的地址栏里输入www.123.cn，观察、记录整个通信过程并完成表6-6内 容。

疑难小结(总结个人在实验中遇到的问题或者心得体会)

疑难小结：
（1）在进行步骤（3）的时候，发送IP数据的时候忘记捕捉了，又重新测试了一遍。
（2）在进行主机A和主机B访问www.123.cn的时候，分析过程中出了差错。

实验详细操作步骤或程序清单

（1）建立网络结构，根据图中标注的主机A、主机B、DNS服务器、WEB服务器和路由器接 口（接口根据自己建立的网络拓扑结构的实际情况指定）的IP地址和子网掩码，正确配置各设备/接口的相 关参数，完成表6-1内容，MAC地址请根据自己建立的网络拓扑图中每台PC实际的MAC地址如实填写（注意： MAC地址每个人的都不一样）。

（2）配置路由协议使整个网络连通，并完成路由器A和B的路由表表6-2和表6-3的内容。

（3）主机A发送一个IP数据报到主机B的过程中，各结点要进行路由选择和转发，写出各结点对数据在 网络层和数据链路层的封装情况，完成表6-4内容。
（4）DNS服务器上建立一条资源记录（A），域名为www.123.cn，IP地址为192.168.2.80。WEB服务器 上有默认index.html文档，新建一个文档123.html。
a)用户在主机A的浏览器的地址栏里输入什么地址可以访问到WEB服务器的主页index.html？

www.index.cn

b)用户在主机A的浏览器的地址栏里输入什么地址可以访问到WEB服务器的主页123.html？

www.123.cn

c)用户在主机A的浏览器的地址栏里输入www.123.cn，观察、记录整个通信过程（切换至simulation模 式下）。分析传输过程各阶段的作用（分阶段表述），并写出各阶段源数据在不同结点上的各层的封装情 况，如表6-5所示。在主机B的浏览器的地址栏里输入www.123.cn，观察、记录整个通信过程并完成表6-6内 容。
