概述
**
stm32f103zet6 的AD转换，通过Usart传输到PC
**

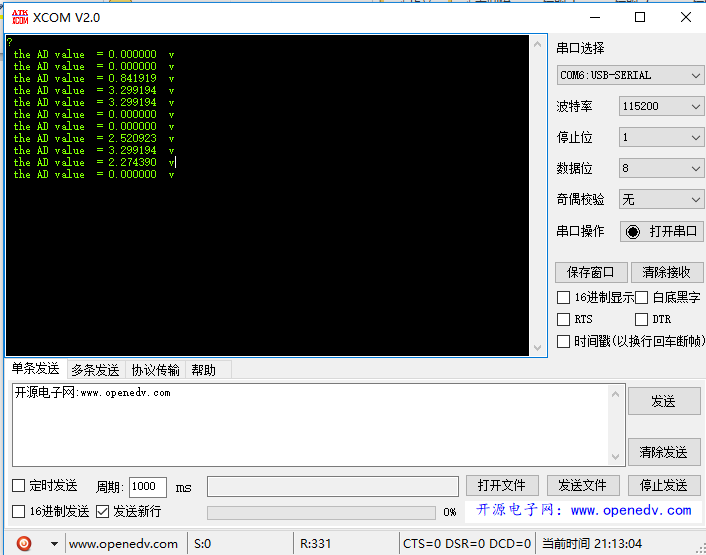

以下是我依据项目中遇到的问题进行记录。不喜勿喷。 12位AD，幅度范围是0v ~ 3.3v。AD转换的信号频率范围是1 ~1500HZ我通过USART串口把我AD的值传输到电脑显示。**
我遇到的问题是，AD转换后的幅值不断会有0和3.3v出现，不知道什么原因。
**

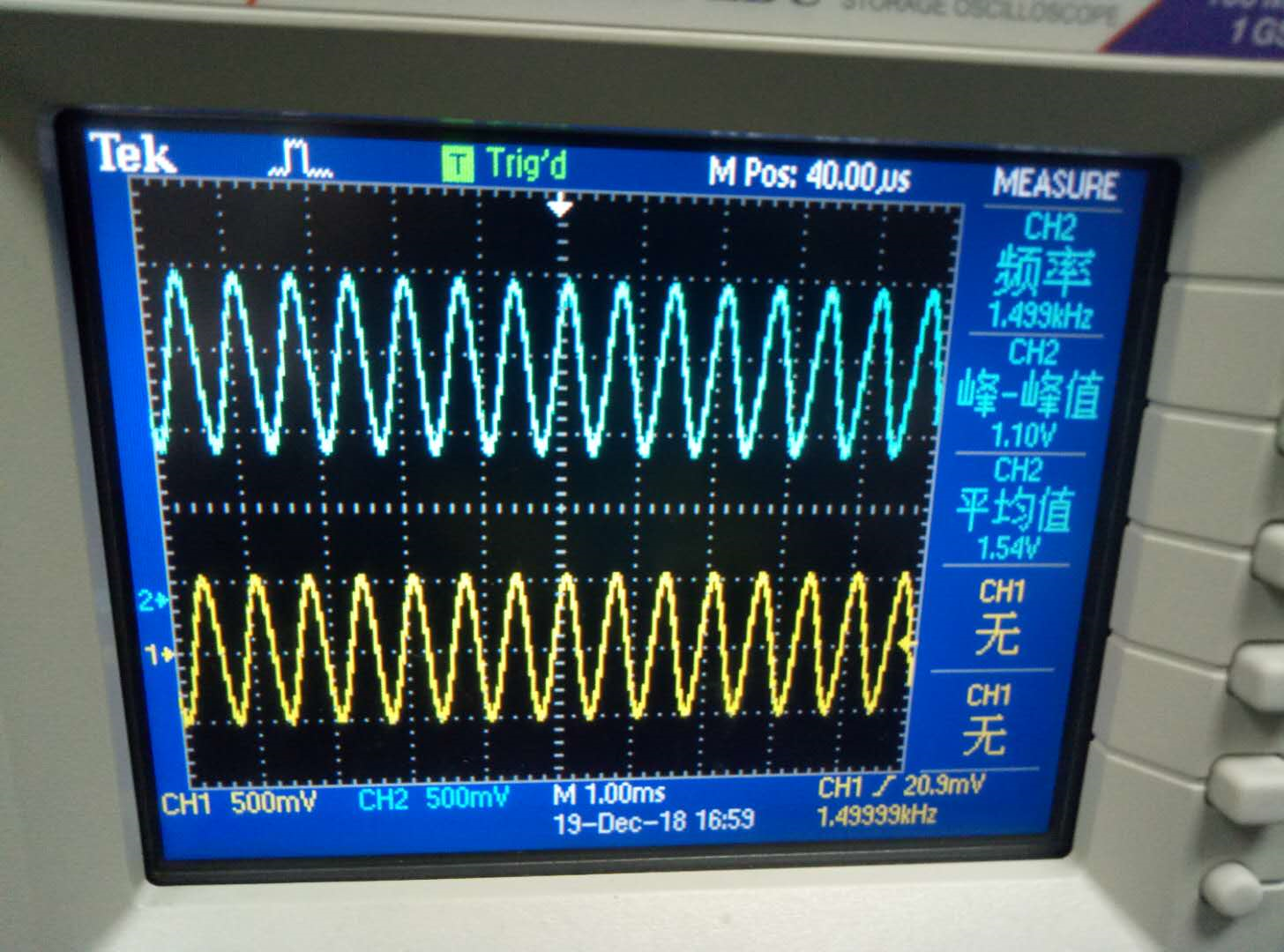

后面我做测试，用函数信号发生器，1khz和1v的正弦信号作为模拟信号输入。然后进行电平抬高处理。在示波器上显示如图：

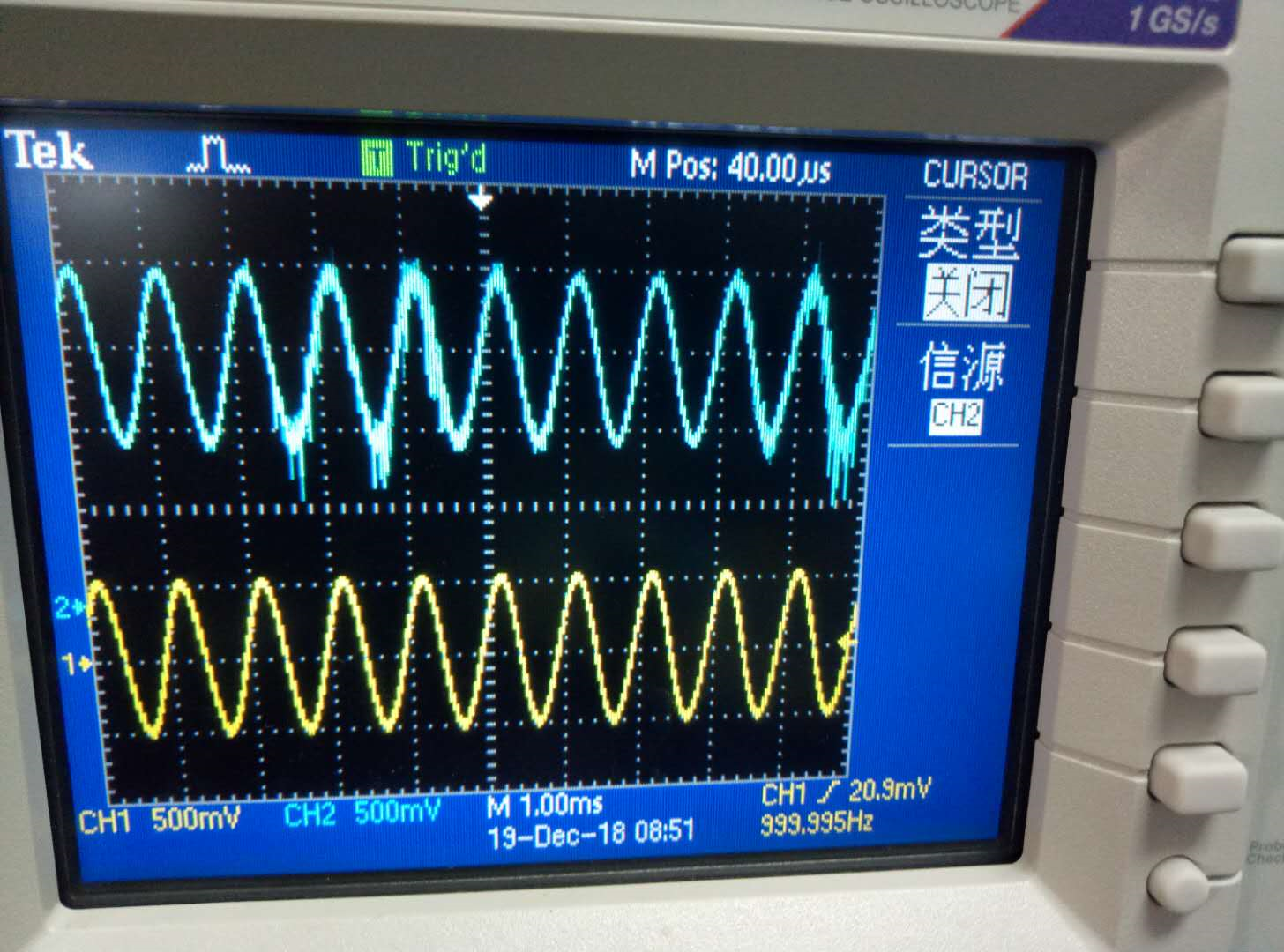

但是把模拟信号一接入AD就出现如下情况，如图；

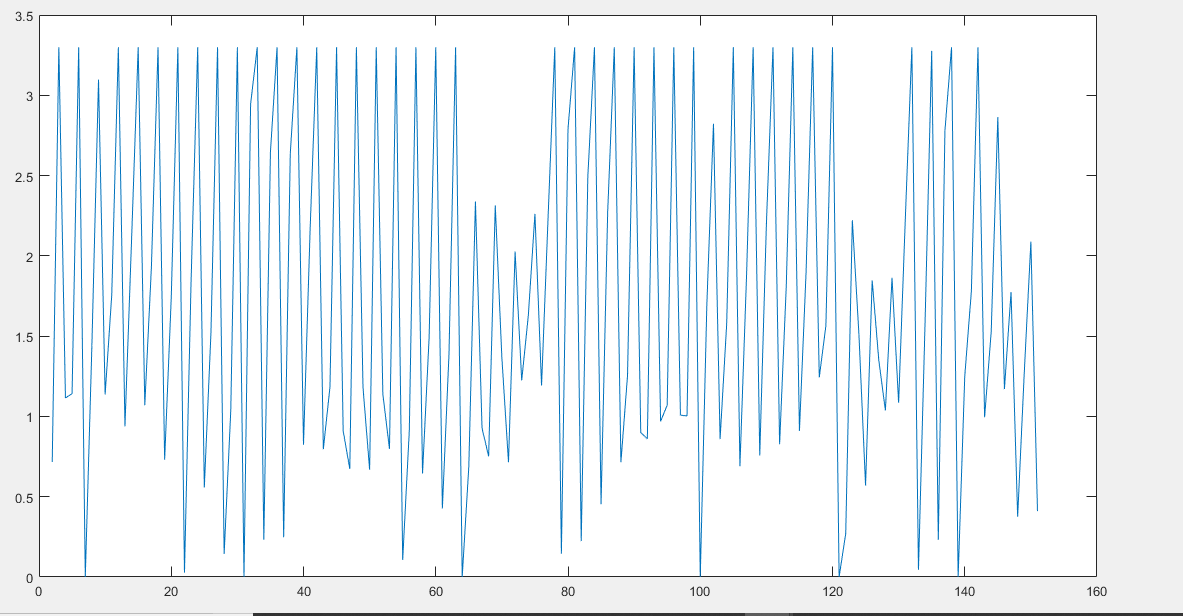

被抬高的电平出现类似毛刺的现象。我用matlab把AD传输给电脑的值进行画图。得到以下结果：
**

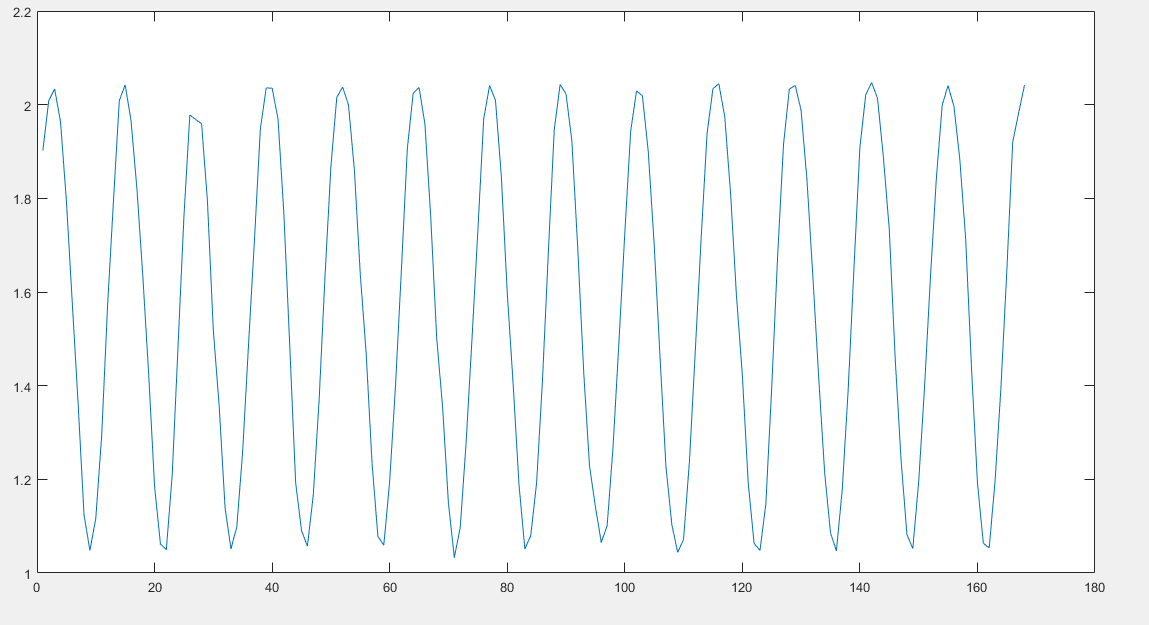

后面我大概解决了以上的问题。
**
**
以上主要问题是AD部分和模拟部分没有共地，才会出现0和3.3v。然后是采样时间不够快。
