一、 元器件的识别

在我的blink实习手册里面都有记录，这里就不在进行过多的叙述了。

二、各个元器件的作用

电阻在电路中的作用

电阻主要是起到了分压的作用，如果没有电阻为三极管的各极提供合适的工作电压，三极管无法起到放大作用。
有些电阻不但起到分压的作用，还起到限流的作用，就是作为电流的反馈元件来进行使用的，它会抑制电流增大。

电容在电路中的作用

电容有三种：
一种是瓷片电容：像是330，103等等；
另一种是电解电容：100微法，47微法等等；
最后一种是双联可变电容。

电容在电路中的作用有：谐振，滤波和耦合等作用。
收音机中用一个双联可变电容来充当谐振电容，它与天线电感配合使用够成了一个LC的高频振荡回路。
而且，这个振荡回路总是和广播电台相差一个中频信号455k HZ的振荡频率，所以叫做“超外差”。
对于滤波电容它分为低频滤波电容和高频滤波电容，由电解电容来充当的，过滤低频干扰信号，瓷片电容是过滤掉检波后的干扰信号，把检波过后剩余的中频信号屏蔽掉，只剩下高频信号。
把本机振荡电路与混频电路通过瓷片电容连接起来，起到耦合的作用。

二极管的作用

收音机电路中，二极管的数量非常少。
主要起到了稳压的作用，避免三极管当输入电压较低时，发生交越失真。

三极管的作用

主要就是起到放大作用，还有一个进行检波的作用，其中任何一个三极管损坏都会导致无法收到声音。

电感以及变压器

天线缠绕在磁棒上起到了接收电磁波信号的作用；
几个中频变压器起到了耦合的作用，就是将收音机的各个部分电路连接到一起，也是起到了振荡的作用；
所以，电感在电路中可以起到，振荡，耦合以及自感和互感的作用。

三、调试、检修步骤

（1）检查电路，将安装好的收音机和电路原理图对照检查下列内容：
a. 检查各级晶体管的型号，安装位置和管脚是否正确；
b.检查各级中周的安装顺序，初次级的引出线是否正确；
c.检查二极管、三极管、电解电容的引线正、负接法是否正确；
d.分段绕制的磁性天线线圈的初次级安装位置是否正确；
e.作一些基本的调试，如有无虚焊、错焊、漏焊、多焊等；
（2）把应该固定的地方牢固的封住；
（3）把焊接好电路板与外壳组装；
（4）调节电位器，把音量开到最大，调节双联拔盘即可收到电台。在安装电路板时注意把喇叭及电池引线埋在比较隐蔽的地方，并且不影响调谐拔盘的旋转，同时避开螺丝桩子，电路板挪位后再上螺丝固定。
（5）调试结束后，多次检查并尝试调出尽量多的电台。

四、收音机工作原理

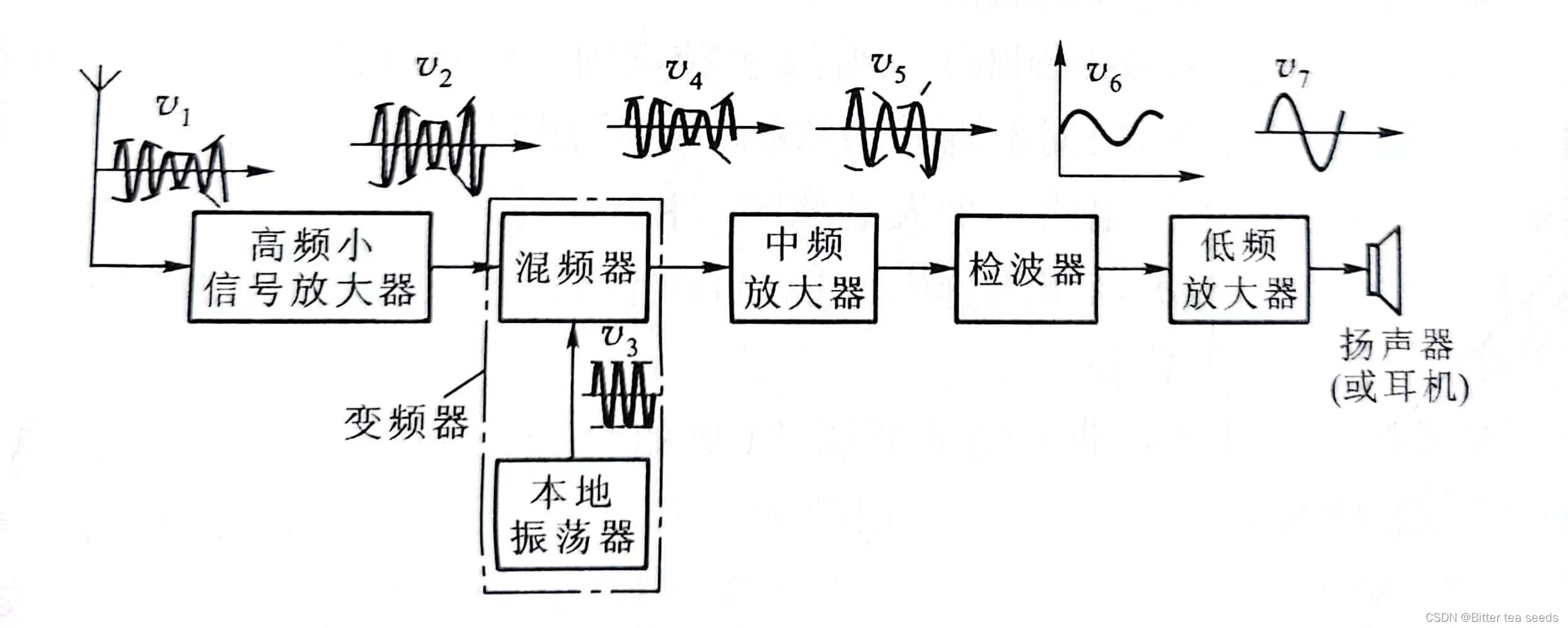

上图是超外差式接收机的方框图。
从天线收到的微弱高频信号v1，先经过一级或几级高频小信号放大器（这部分往往也可以省略不用）放大为v2。然后送至混频器与本地振荡器所产生的等幅振荡电压v3相混合，所得到的输出电压v4，包络线形状不变，仍与原来的信号波形相似，但载波频率则转换为v2与V3两个高频频率之差（或和）。这叫做中频。中频电压v4再经中频放大器放大为v5，送入检波器，得检波输出电压v6。最后v6。再经低频放大器放大为v7，送到扬声器（或耳机）中转变为声音信号。

总结

这是我实习的总结，欢迎各位的批评和指正，我会认真听取的。
