介绍14229用途与分层定义

ISO 14229由以下部分组成，总标题为道路车辆 - 统一诊断服务（UDS）：

• 第1部分：规范和要求 — 应用层
• 第2部分：会话层服务
• 第3部分：CAN实施的统一诊断服务（UDSonCAN）
• 第4部分：FlexRay实现的统一诊断服务（UDSonFR）
• 第5部分：Internet协议实施的统一诊断服务（UDSonIP）
• 第6部分：K线实施的统一诊断服务（UDSonK-Line）
  以下部分正在准备中： 第7部分：本地互联网络实施（UDSonLIN）上的统一诊断服务
  未来部分的标题将起草如下：
• 第n部分：统一诊断服务在…实施（UDSon …）

介绍

无论串行数据链路是什么，ISO14229都是为了定义诊断系统的通用要求而建立的。

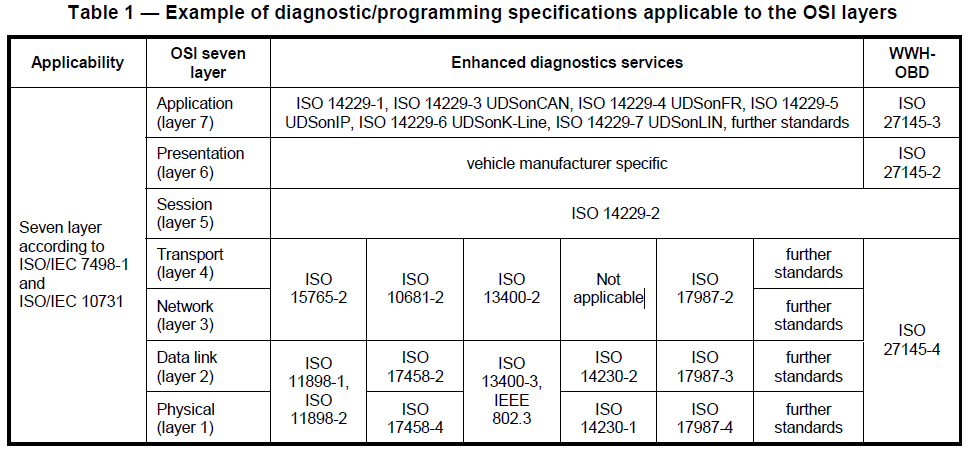

为此，ISO 14229基于开放系统互连（OSI）基本参考模型，符合ISO 7498-1和ISO / IEC 10731标准，该标准将通信系统构建为七层。 当映射到该模型时，诊断测试仪（客户端）和电子控制单元（ECU，服务器）使用的服务按照表1分为以下几个层次：

• 应用层（第7层），ISO 14229-1，ISO 14229-3 UDSonCAN，ISO 14229-4 UDSonFR，ISO 14229-5 UDSonIP，ISO 14229-6 UDSonK-Line，ISO 14229-7中规定的统一诊断服务
  UDSonLIN，进一步标准和ISO 27145-3 WWH-OBD。
• 表示层（第6层），特定车辆制造商，ISO 27145-2 WWH-OBD。
• 会话层服务（第5层）在ISO 14229-2中规定。
• ISO 15765-2 DoCAN中规定的传输层服务（第4层），FlexRay上的ISO 10681-2通信，ISO 13400-2 DoIP，ISO 17987-2 LIN，ISO 27145-4 WWH-OBD。
• 在ISO 15765-2 DoCAN中规定的网络层服务（第3层），在FlexRay上的ISO 10681-2通信，ISO 13400-2 DoIP，ISO 17987-2 LIN，ISO 27145-4 WWH-OBD。
• 数据链路层（层2），在ISO 11898-1，ISO 11898-2，ISO 17458-2，ISO 13400-3，IEEE 802.3，ISO 14230-2，ISO 17987-3 LIN和其他标准ISO 27145- 4 WWH-OBD。
• 在ISO 11898-1，ISO 11898-2，ISO 17458-4，ISO 13400-3，IEEE 802.3，ISO 14230-1，ISO 17987-4 LIN和其他标准ISO 27145-4中规定的物理层（层1） WWH-OBD。
• [注]：本标准中的诊断服务适用于各种应用，例如道路车辆 - 行驶记录仪系统，道路车辆 - 牵引车和牵引车之间电气连接的数字信息交换，道路车辆 - 诊断系统等。该标准提供了与上述实现标准的长期向后兼容性。
