水管弯头画法详情如下:

1、打开CAD,转主视图,画50*50的矩形

2、修剪掉左侧边与下侧边

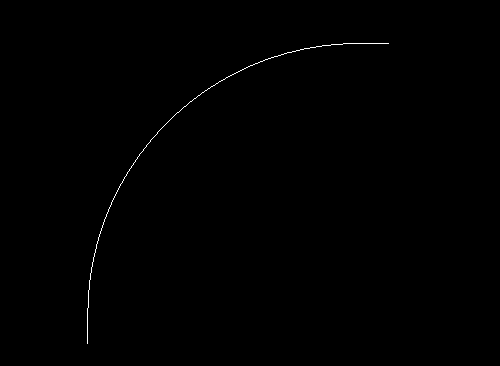

3、倒圆角R45

4、转左视图,画直径50的圆,并向内偏移2

5、面域两圆,再用大圆减去小圆,转概念视觉样式

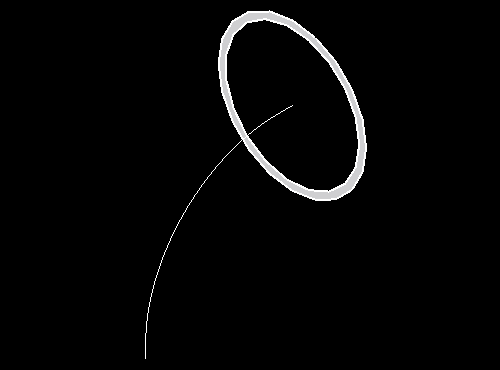

6、转西南等轴测视图,将圆移至弯角线端点(圆心对齐端点)

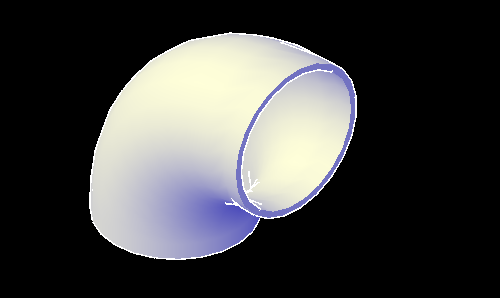

7、以弯角线为路径拉伸圆,弯头OK了
