概述
在UG软件里面，有个GC工具箱能帮你快速创建齿轮模型，你只需要输入齿轮的相关参数就能完成齿轮的创建。
首先打开UG菜单文件- >新建来创建 1 个模型文件
创建一个渐开线圆柱主动齿轮
齿轮建模工具栏上单击“圆柱齿轮建模，或选择圆柱齿轮 从菜单建模，显示渐开线圆柱齿轮建模对话框。

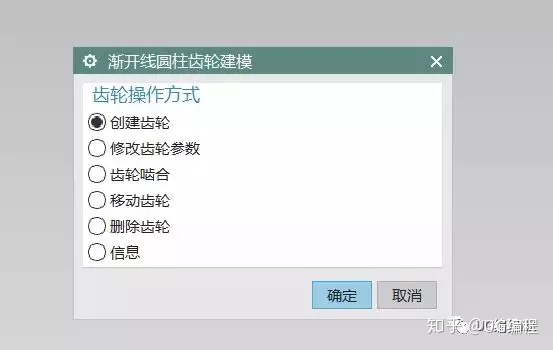

渐开线圆柱齿轮建模对话框，选择“创建齿轮作为齿轮建模操作的类型，然后选择“确定”，显示渐开线圆柱齿轮类型“对话框。

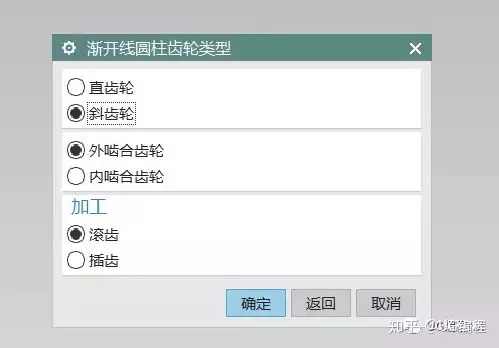

在渐开线圆柱齿轮类型对话框中选择：直齿轮、外啮合齿、滚齿加工，然后单击“确定”，显示渐开线圆柱齿轮参数对话框。

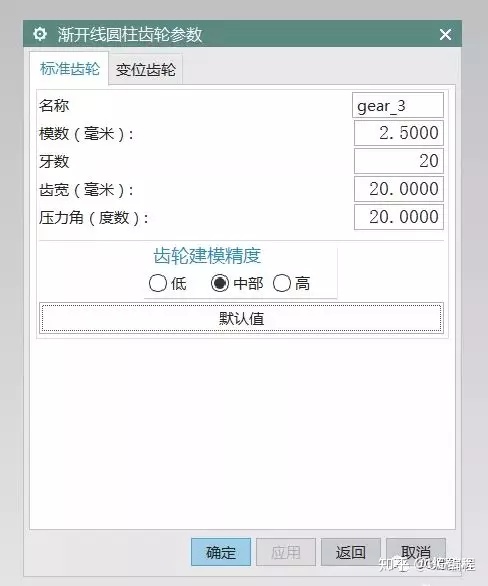

选择标准齿轮标签，单击默认值添加参数值。

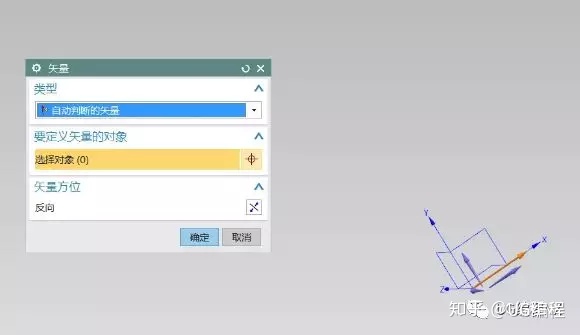

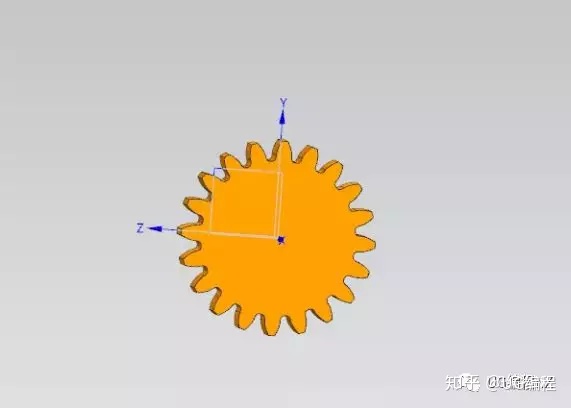

点击确定，输入矢量，就能得到这么一个齿轮

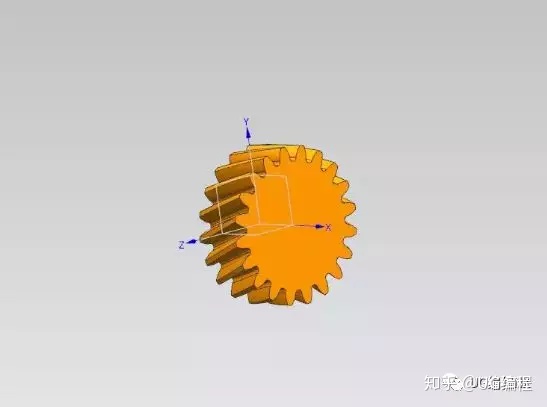

如果点击的是斜齿轮，输入默认参数值，则会生成这么一个斜齿轮
另外，工具箱里还有齿轮啮合功能
直齿圆柱齿轮的啮合条件：两齿轮的模数必须相等，两齿轮分度圆上的齿形角必须相等（压力角）。
斜齿圆柱齿轮的啮合条件：两齿轮法面模数相等，齿形角相等，螺旋角相等且螺旋方向相反。想学UG编程加Q1373929409领取学习资料。

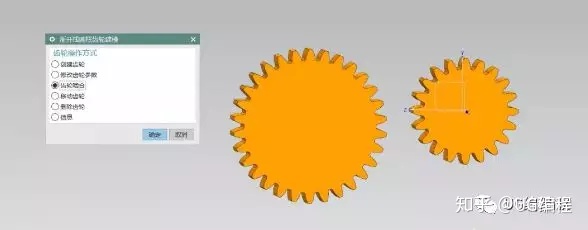

接下来我们进行齿轮啮合，首先点击GC工具箱—柱齿轮—齿轮啮合。

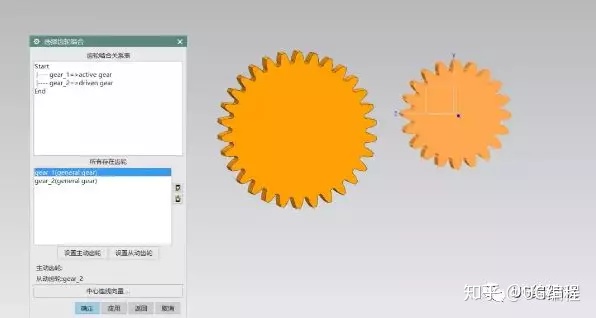

选择我们之前做的两个齿轮，设置主从动齿轮，记得点击中心连线向量，主动轮选择端面法向，从动轮选啮合的安装方向

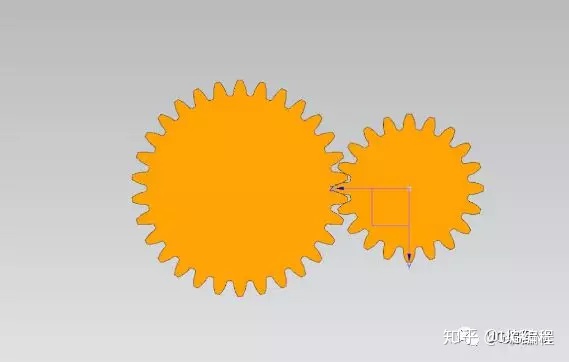

就是这么简单，你学会了吗？
