概述

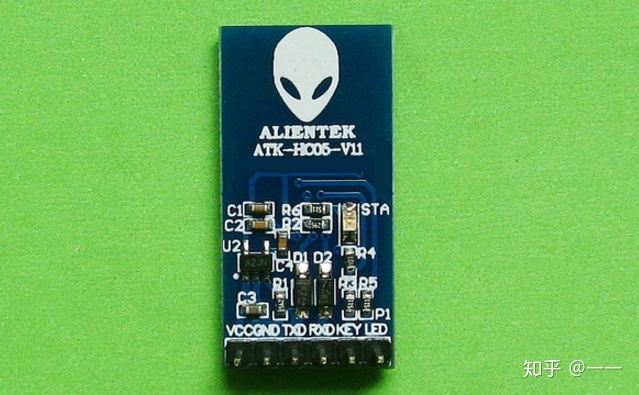

蓝牙HC05模块探究-设置AT指令

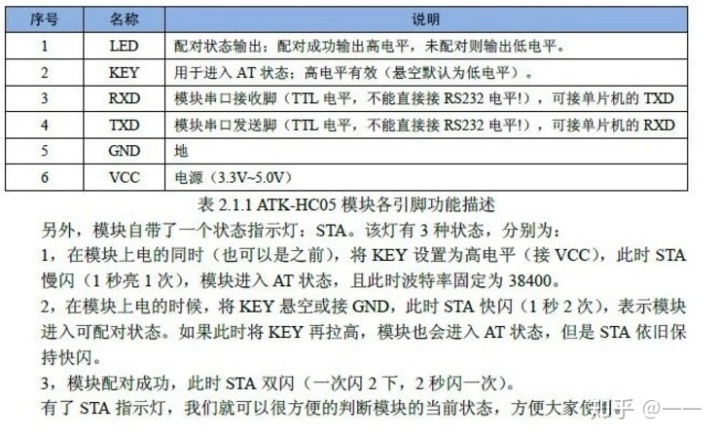

　蓝牙HC05是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙当做串口用。当建立连接，两设备共同使用一通道也就是同一个串口，一个设备发送数据到通道中，另外一个设备便可以接收通道中的数据。当然，对于建立这种通道连接是有一定条件，那就是对蓝牙设置好能进行配对连接的AT模式。一般的蓝牙串口模块引脚：

RXD：接收端
TXD：发送端
AT：设置工作模式（1、工作模式 2、AT指令设置模式）
VCC：模块供电正极（5V）
GND:模块供电负极

一般的蓝牙模块使用有三种。

一：蓝牙从设备与电脑配对连接(1、电脑自带蓝牙 2、电脑不带蓝牙，这事需要蓝牙适配器)
二：蓝牙从设备与手机配对连接
三：蓝牙从设备与蓝牙主设备配对连接

HC05蓝牙模块的AT模式设置的方法大致有三种：

一、默认设置
二、用USB转UART模块设置
三、用带有蓝牙设置的主控器串口程序进行设置

** 第一：主要默认设置：**

模块工作角色：从模式
串口参数：38400bits/s 停止位1位无校验位
配对码：1234
设备名称：HC-05
连接模式：任意蓝牙设备连接模式（恢复默认设置 AT指令：AT+ORGL）

** 第二：用USB to UART模块设置蓝牙**
蓝牙与USB转串口模块连接方式，RXD-TX TXD-RX VCC-VCC GND-GND
要设置蓝牙AT指令，必须让AT引脚置高(接高电平)，然后接上蓝牙模块，当蓝牙模块state灯变为慢闪，则表明已经进入AT模式。（j将蓝牙模块与转串口模块对插，用跳线将AT对应的引脚接VCC）这时候将转串口模块接入电脑，打开超级终端或者串口调试助手便可以开始设置AT模式。
打开串口调试助手，测试AT指令，找到相应串口号后，注意两点，1、设置AT模式的波特率为38400 2、输入指令后加上回车后换行，发送后返回OK.

*下面来设置模块为从机模式，依次输入指令:*

AT+NAME=Bluetooth-Slave 蓝牙名称为Bluetooth-Slave
AT+ROLE=0 蓝牙模式为从模式
AT+CMODE=0 蓝牙连接模式为任意地址连接模式
AT+PSWD=1234 蓝牙配对密码为1234
AT+UART=9600，0，0 蓝牙通信串口波特率为9600，停止位1位，无校验位
AT+RMAAD 清空配对列表

相应返回OK表示设置成功。这个时候的蓝牙就可以与电脑主机或者手机配对通信。需要注意的是设置指令里的符号不要在中文状态下输入，否则不会返回相应指令。

** 第三：用Arduino配置蓝牙AT指令** 步骤一 给Arduino下载程序

#define AT 2
	#define LED 13
	void setup()
	{
		pinMode(LED,OUTPUT);
		pinMode(AT,OUTPUT);
		digitalWrite(AT,HIGH);
		Serial.begin(38400);//这里应该和你的模块通信波特率一致
		delay(100);
		Serial.println("AT");
		delay(100);
		Serial.println("AT+NAME=OPENJUMPER-Bluetooth");//命名模块名
		delay(100);
		Serial.println("AT+ROLE=0");//设置主从模式：0从机，1主机
		delay(100);
		Serial.println("AT+PSWD=1234");//设置配对密码，如1234
		delay(100);
		Serial.println("AT+UART=9600,0,0");//设置波特率9600，停止位1，校验位无
		delay(100);
		Serial.println("AT+RMAAD");//清空配对列表
	}
	void loop()
	{
	       digitalWrite(LED, HIGH);
	       delay(500);
	       digitalWrite(LED, LOW);
	       delay(500);
	}

步骤二 蓝牙与Ardino连线 RXD-TX TXD-RX VCC-VCC GND-GND AT-2 （当很多传感器扩展板带有蓝牙模块接口，则可以直接将蓝牙插在扩展板上接口，不用麻烦接线）。 步骤三 按下Arduino的复位按键，让程序开始运行一次，当发现板载L灯500ms闪烁时则表明已设置成功。

两个蓝牙模块配对连接教程：（具体AT指令参考HC05AT指令集）

简单说一个蓝牙设置为主机，一个蓝牙设置为从机，设置对应密码波特率AT指令后，自动连接配对。

第一步：准备好做主机的蓝牙模块，用cp2102转串口模块连接蓝牙并进入AT设置模式（指示灯慢闪）分别输入下面AT指令（注意输入指令后加上回车后换行，发送后返回OK表示设置成功，如下指令是一条一条输入，切勿所有一起输入再点发送。设置完成后可以通过AT指令类似AT+NAME?这样的指令查询刚刚设置是否成功，具体参考HC05AT指令集）
