NB-IOT 温湿度数据上报及IOT平台数据下发（STM32L4，电信Oceanconnect, COAP协议）

在设备侧，智能设备采用了NB-IOT芯片，它和中国电信物联网开放平台之间通过CoAP协议通讯。CoAP报文的payload里是设备的应用数据。

应用server通过http/https协议和平台通讯，通过调用平台的开放API来控制设备，平台把设备上报的数据推送给应用服务器。平台支持对设备数据进行协议解析，转换成标准的json格式数据。

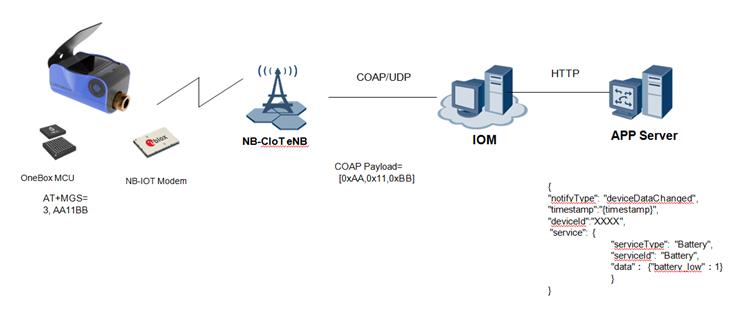

图1 组网图

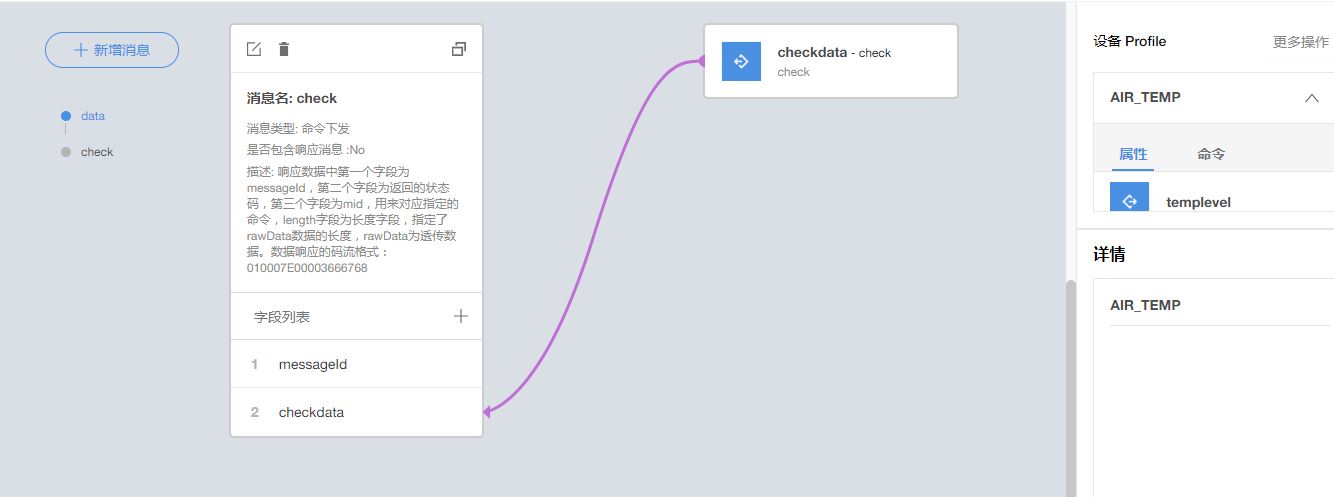

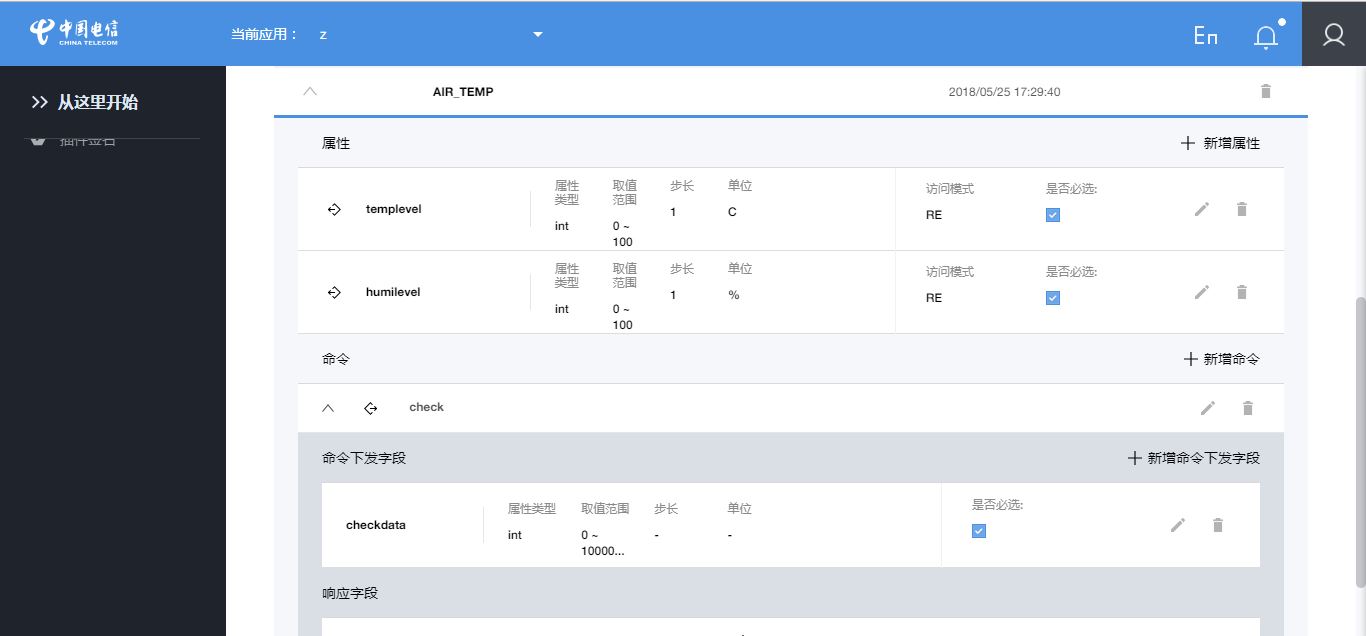

应用功能很简单，温湿度数据上报，主要通过低功耗STM32L系列MCU通过COAP上报传感器数据，其中，电信云的profile及插件开发如下：

通过检测端注网，COAP    发送数据：

void CDP_Init(void)//COAP服务器配置初始化
{
	   printf("ATrn");
			Delay(300);
			strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK
			Clear_Buffer();
		while(strx==NULL)
		{
				Clear_Buffer();
				printf("ATrn");
				Delay(300);
				strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK
		}
		BC95_Status.netstatus=1;//闪烁没注册网络

		printf("AT+NBAND?rn");//获取频段号
			Delay(300);
			strx=strstr((const char*)RxBuffer,(const char*)"+NBAND:5");//返回5  电信  返回8是移动
			Clear_Buffer();
		while(strx==NULL)
		{
				Clear_Buffer();
				printf("AT+NBAND?rn");//获取频段号
				Delay(300);
				strx=strstr((const char*)RxBuffer,(const char*)"+NBAND:8");//返回OK
		}
	  printf("AT+CIMIrn");//获取卡号，类似是否存在卡的意思，比较重要。
			Delay(300);
			strx=strstr((const char*)RxBuffer,(const char*)"46011");//返46011
			Clear_Buffer();
		while(strx==NULL)
		{
				Clear_Buffer();
				printf("AT+CIMIrn");//获取卡号，类似是否存在卡的意思，比较重要。
				Delay(300);
				strx=strstr((const char*)RxBuffer,(const char*)"46011");//返回OK,说明卡是存在的
		}
	  printf("AT+CFUN=0rn");//关闭射频
			Delay(300);
		strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK
		while(strx==NULL)
		{
		  strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK
		}
			Clear_Buffer();
		printf("AT+NCDP=180.101.147.115,5683rn");//配置CDP服务器地址电信平台的
			Delay(300);
		strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK
		while(strx==NULL)
		{
		  strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK
		}
				Clear_Buffer();
		printf("AT+NRBrn");//对模块进行重启
			Delay(2000);	//延时2s
	printf("AT+CIMIrn");//获取卡号，确认模块重启正常
			Delay(300);
			strx=strstr((const char*)RxBuffer,(const char*)"46011");//返46011
			Clear_Buffer();
		while(strx==NULL)
		{
				Clear_Buffer();
				printf("AT+CIMIrn");//获取卡号，确认模块重启正常
				Delay(300);
				strx=strstr((const char*)RxBuffer,(const char*)"46011");//返回OK,说明卡是存在的
		}

}

void BC95_SendCOAPdata(uint8_t *len,uint8_t *data)
{
	printf("AT+NMGS=%s,%srn",len,data);//发送COAP数据
	Delay(300);
	strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK
	  if(strx)//表明发送正确，平台收到数据
      {
       	Uart1_SendStr("SEND DATA OK!rn");
        Clear_Buffer();
      }
       else//如果返回error 一般是第一次与平台握手问题或者是CDP服务器配置问题。用户可以查询下 AT+NMSTATUS? 打印到显示端进行查看
       {
            printf("AT+NMSTATUS?rn");//判断当前模块与平台之间的连接关系，一般未发数据之前都是INIITIALISED，如果正常发送到数据到平台之后是MO_DATA_ENABLED
            Delay(300);
            strx=strstr((const char*)RxBuffer,(const char*)"+NMSTATUS:MO_DATA_ENABLED");//查看是否返回是这个数据，
           if(strx)
           {
             Uart1_SendStr("Connect OK!rn");  //表明连接上正常的，待下次再发数据就可以了
           }
              Clear_Buffer();	//打印平台的返回值
       }


	Clear_Buffer();

}

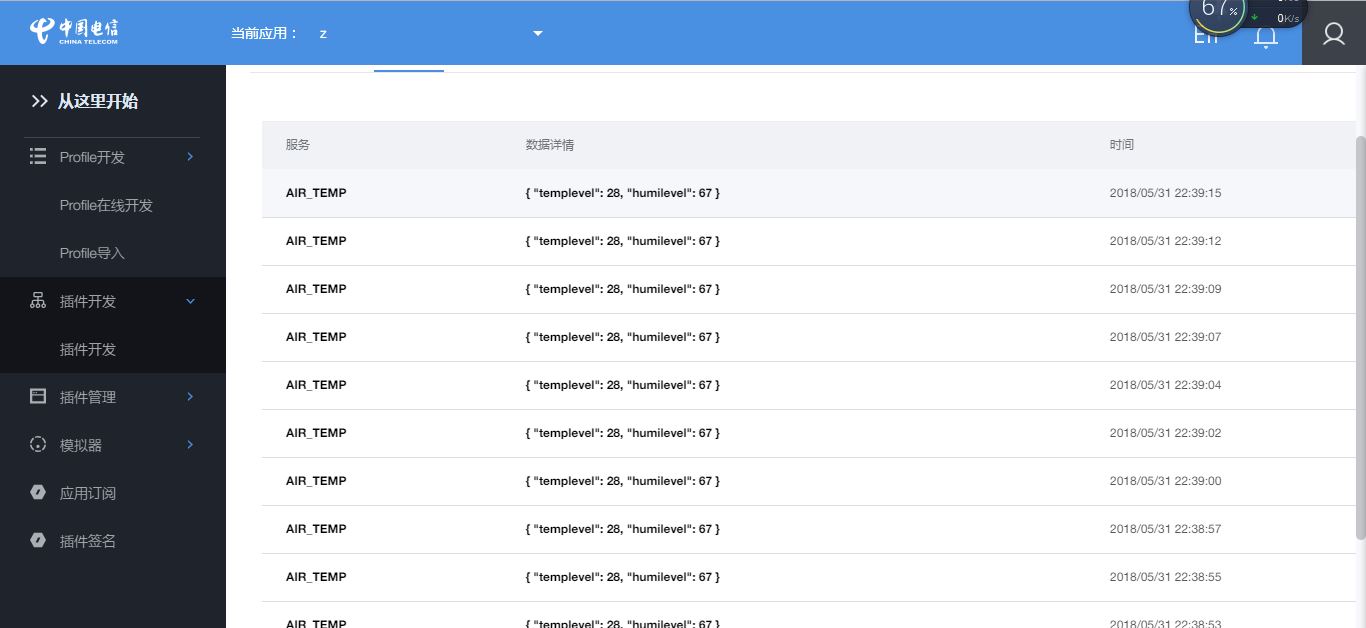

登录电信Oceanconnect: https://180.101.147.208:8093（通过微信申请账号），可以看到监测到的数据，并实时刷新：
