高可用 Kubernetes 集群搭建教程

集群架构

• 高可用拓扑选项

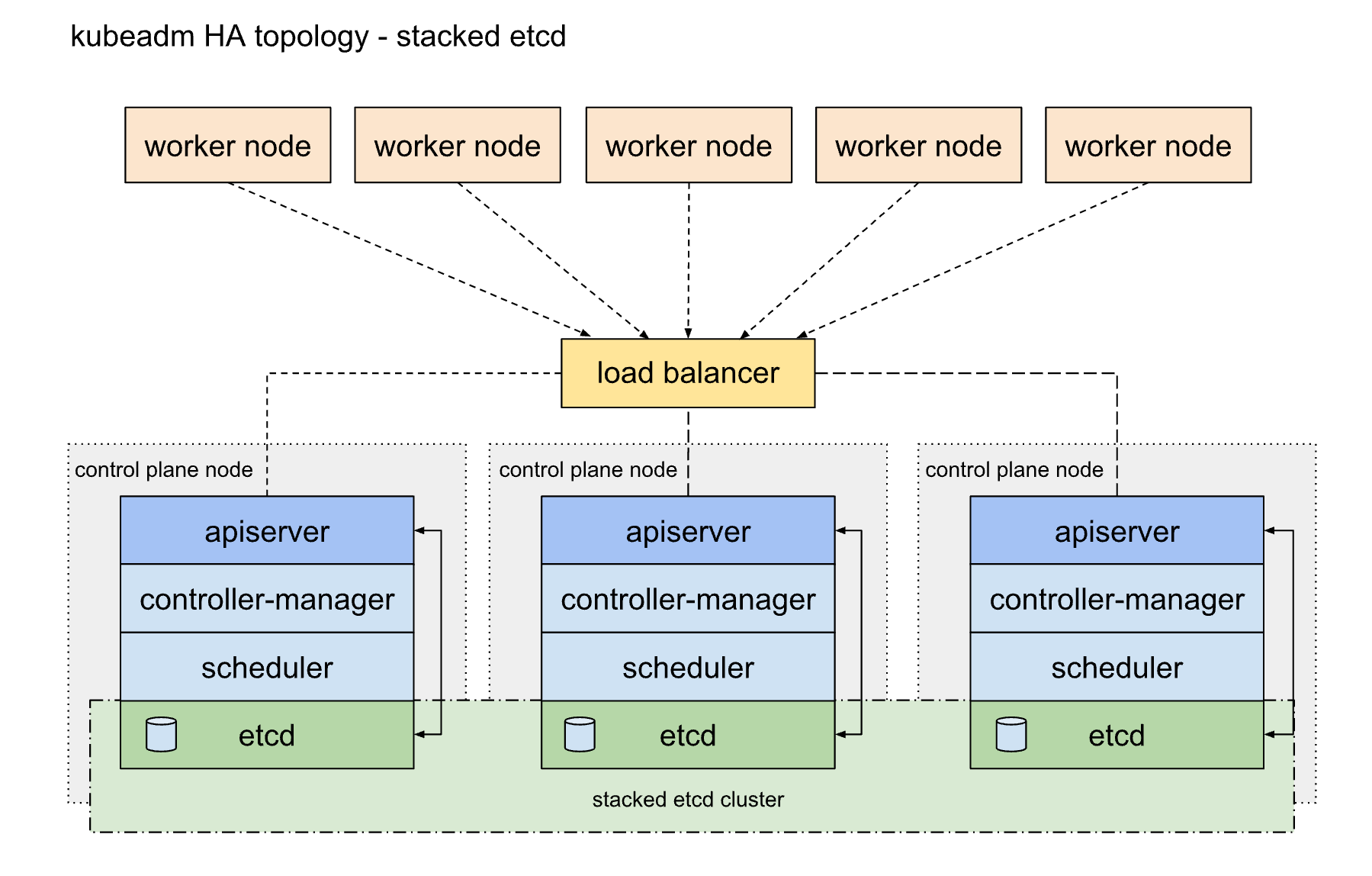

  • 堆叠（Stacked） etcd 拓扑

    •

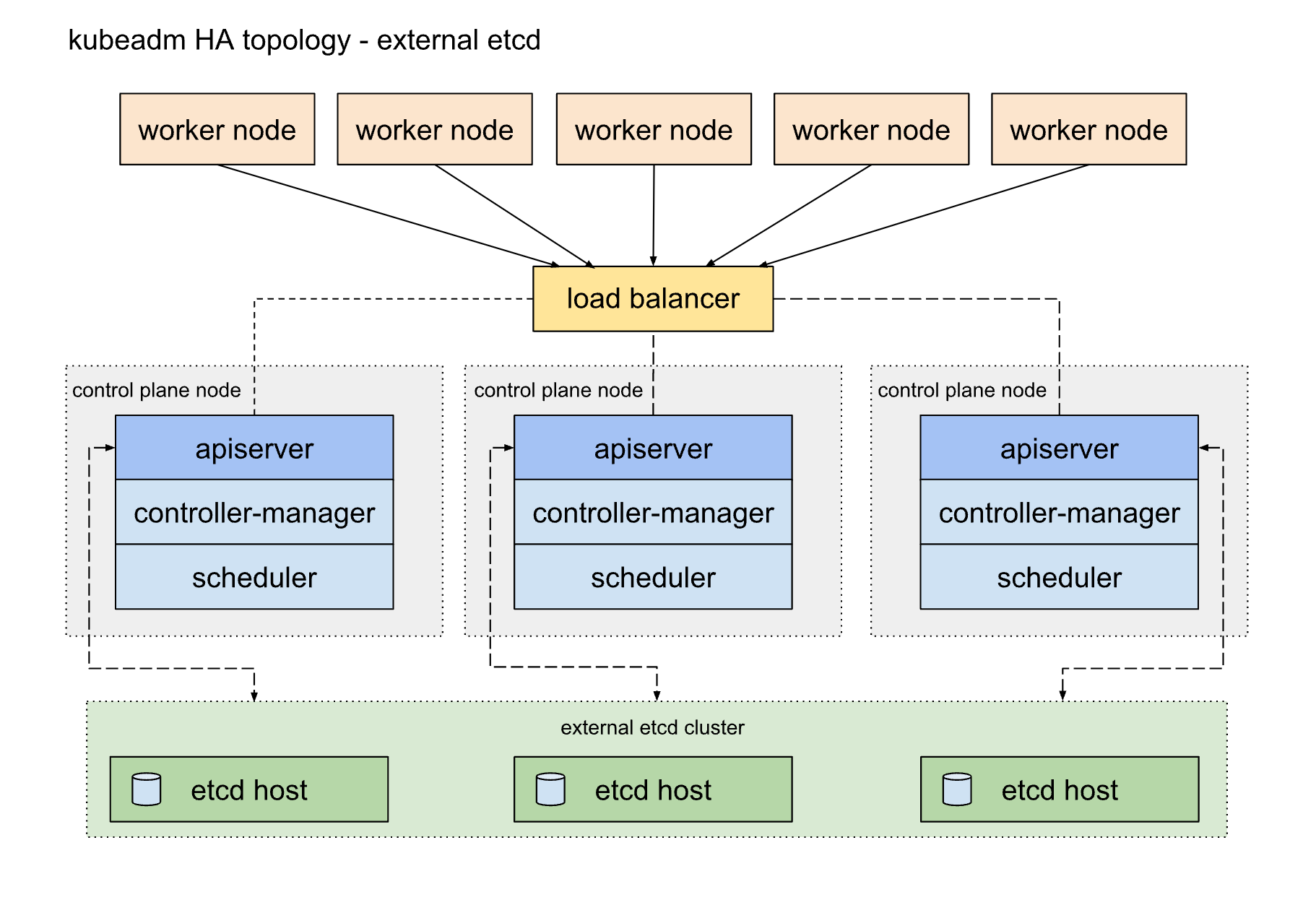

  • 外部 etcd 拓扑

    •

• 优缺点

  • 堆叠（Stacked） etcd 拓扑
    • 更加节省服务器资源，但节点故障同时影响ctcd和控制面节点
  • 外部 etcd 拓扑需要更多服务器资源，
    • 需要更多服务器资源，但节点故障时对集群影响更小，可用性更高

• 当前选择

  • 堆叠（Stacked） etcd 拓扑

安装步骤

服务器准备

服务器列表

• 主机名	IP	CPU	内存(G)	备注
  k8s-master-01	172.18.212.94	4	8	控制面节点1（keepalived-master+haproxy）
  k8s-master-02	172.18.212.95	4	8	控制面节点2（keepalived-backup+haproxy）
  k8s-master-03	172.18.212.96	4	8	控制面节点3
  k8s-worker-01	172.18.212.97	4	8	工作节点1
  k8s-worker-02	172.18.212.98	4	8	工作节点2
  k8s-worker-03	172.18.212.99	4	8	工作节点3

  • 如果条件允许，最好把 keepalived 和 haproxy 部署在独立的两台机器。

设置主机名和 hosts

• 设置主机名。例如：

  • hostnamectl set-hostname k8s-master-01


• 设置 hosts，例如

  • cat <<EOF >> /etc/hosts
    172.18.212.94 k8s-master-01
    172.18.212.95 k8s-master-02
    172.18.212.96 k8s-master-03
    172.18.212.97 k8s-worker-01
    172.18.212.98 k8s-worker-02
    172.18.212.99 k8s-worker-03
    EOF


校验 mac 地址和 uuid 的唯一性

• 你可以使用命令 ip link 或 ifconfig -a 来获取网络接口的 MAC 地址
• 可以使用 sudo cat /sys/class/dmi/id/product_uuid 命令对 product_uuid 校验
• 一般来讲，硬件设备会拥有唯一的地址，但是有些虚拟机的地址可能会重复。 Kubernetes 使用这些值来唯一确定集群中的节点。 如果这些值在每个节点上不唯一，可能会导致安装 失败

设置防火墙为 iptables 并设置空规则

• systemctl stop firewalld && systemctl disable firewalld


• yum -y install iptables-services && systemctl start iptables && systemctl enable iptables && iptables -F && service iptables save


关闭 SELinux 和 交换分区

• setenforce 0 && sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config
  swapoff -a && sed -i '/ swap / s/^(.*)$/#1/g' /etc/fstab


模块加载

• modprobe br_netfilter
  lsmod | grep br_netfilter


• cat <<EOF | sudo tee /etc/modules-load.d/k8s.conf
  br_netfilter
  EOF


调整内核参数

• cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
  net.bridge.bridge-nf-call-ip6tables = 1
  net.ipv4.ip_forward = 1
  net.bridge.bridge-nf-call-iptables = 1
  EOF
  sysctl --system


安装容器运行时

安装 Docker

• 删除旧版本

  • sudo yum remove docker
                      docker-client
                      docker-client-latest
                      docker-common
                      docker-latest
                      docker-latest-logrotate
                      docker-logrotate
                      docker-engine


• 安装 yum-utils

  • sudo yum install -y yum-utils


• 配置 yum 源

  • sudo yum-config-manager
        --add-repo
        http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo


• 开始安装

  • sudo yum install -y docker-ce docker-ce-cli containerd.io


配置 Docker

• mkdir /etc/docker
  cat <<EOF | sudo tee /etc/docker/daemon.json
  {
    "registry-mirrors": ["https://fnzkmit7.mirror.aliyuncs.com"],
    "exec-opts": ["native.cgroupdriver=systemd"],
    "log-driver": "json-file",
    "log-opts": {
      "max-size": "100m"
    },
    "storage-driver": "overlay2"
  }
  EOF



  • 其中 https://fnzkmit7.mirror.aliyuncs.com 是镜像加速器地址。可以在阿里云免费申请。

  systemctl daemon-reload && systemctl restart docker && systemctl enable docker


升级 Linux 内核（可选）

• 查看当前系统内核版本

  • uname -a


• 如果内核版本低于 4.4 ，需要升级，否则 Docker 和 Kubernetes 运行时会存在一些问题

  • 导入ELRepo仓库的公共密钥

    • rpm --import https://www.elrepo.org/RPM-GPG-KEY-elrepo.org


  • 安装ELRepo仓库的yum源

    • yum install https://www.elrepo.org/elrepo-release-8.el8.elrepo.noarch.rpm


  • 查看可用的系统内核安装包

    • yum --disablerepo="*" --enablerepo="elrepo-kernel" list available


  • 安装最新版内核

    • yum --enablerepo=elrepo-kernel install kernel-lt -y


  • 查看已经安装的内核

    • grubby --info=ALL


  • 设置以新的内核启动

    • grub2-set-default 0


    • 0 表示最新安装的内核，设置为 0 表示以新版本内核启动

  • 生成grub配置文件并重启系统

    • grub2-mkconfig -o /boot/grub2/grub.cfg


    • reboot


  • 再次查看内核信息

    • uname -a


    • 此时应该看到内核版本升级到了 5.x

安装 Kubeadm

配置 Kubenertes 源

• cat <<EOF | sudo tee /etc/yum.repos.d/kubernetes.repo
  [kubernetes]
  name=Kubernetes
  baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
  enabled=1
  gpgcheck=1
  repo_gpgcheck=1
  gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
  EOF


  • 使用阿里云源在国内下载速度更快

安装 Kubeadm、Kubelet、Kubectl

• yum -y install kubeadm-1.22.2 kubectl-1.22.2 kubelet-1.22.2


  • 设置 kubelet 开机启动

    • systemctl enable kubelet.service


安装负载均衡器

选择负载均衡器

• 软件负载平衡选项指南
  • keepalived + haproxy
    • 传统负载均衡解决方案，技术相对成熟，久经考验
  • kube-vip
    • Kubernetes 官方提供的解决方案
• 选择方案
  • keepalived + haproxy

安装负载均衡器

安装 KeepAlived

• 安装方式选择 Docker 安装

• 镜像地址：arcts/keepalived - Docker Image | Docker Hub

• 在 master 服务器（172.18.212.94）启动容器：

  • docker run --name keepalived-1.2.2 -d --net=host --cap-add NET_ADMIN
    -e KEEPALIVED_AUTOCONF=true
    -e KEEPALIVED_STATE=MASTER
    -e KEEPALIVED_INTERFACE=eth0
    -e KEEPALIVED_VIRTUAL_ROUTER_ID=2
    -e KEEPALIVED_UNICAST_SRC_IP=172.18.212.94
    -e KEEPALIVED_UNICAST_PEER_0=172.18.212.95
    -e KEEPALIVED_TRACK_INTERFACE_1=eth0
    -e KEEPALIVED_VIRTUAL_IPADDRESS_1="172.18.212.120/24 dev eth0"
    arcts/keepalived:1.2.2


• 在 backup 服务器（172.18.212.95）启动容器

  • docker run --name keepalived-1.2.2 -d --net=host --cap-add NET_ADMIN
    -e KEEPALIVED_AUTOCONF=true
    -e KEEPALIVED_STATE=BACKUP
    -e KEEPALIVED_INTERFACE=eth0
    -e KEEPALIVED_VIRTUAL_ROUTER_ID=2
    -e KEEPALIVED_UNICAST_SRC_IP=172.18.212.95
    -e KEEPALIVED_UNICAST_PEER_0=172.18.212.94
    -e KEEPALIVED_TRACK_INTERFACE_1=eth0
    -e KEEPALIVED_VIRTUAL_IPADDRESS_1="172.18.212.120/24 dev eth0"
    arcts/keepalived:1.2.2


安装 HaProxy

• 创建配置文件

  • cat <<EOF > haproxy.cfg
    # /etc/haproxy/haproxy.cfg
    #---------------------------------------------------------------------
    # Global settings
    #---------------------------------------------------------------------
    global
        log /dev/log local0
        log /dev/log local1 notice
        daemon

    #---------------------------------------------------------------------
    # common defaults that all the 'listen' and 'backend' sections will
    # use if not designated in their block
    #---------------------------------------------------------------------
    defaults
        mode                    http
        log                     global
        option                  httplog
        option                  dontlognull
        option http-server-close
        option forwardfor       except 127.0.0.0/8
        option                  redispatch
        retries                 1
        timeout http-request    10s
        timeout queue           20s
        timeout connect         5s
        timeout client          20s
        timeout server          20s
        timeout http-keep-alive 10s
        timeout check           10s

    #---------------------------------------------------------------------
    # apiserver frontend which proxys to the control plane nodes
    #---------------------------------------------------------------------
    frontend apiserver
        bind 0.0.0.0:6000
        mode tcp
        option tcplog
        default_backend apiserver

    #---------------------------------------------------------------------
    # round robin balancing for apiserver
    #---------------------------------------------------------------------
    backend apiserver
        option httpchk GET /healthz
        http-check expect status 200
        mode tcp
        option ssl-hello-chk
        balance     roundrobin
            server kube-master-01 172.18.212.94:6443 check
            server kube-master-02 172.18.212.95:6443 check
            server kube-master-03 172.18.212.96:6443 check
            # [...]
    EOF


• 创建 Dockerfile

  • cat <<EOF > Dockerfile
    FROM haproxy:2.4.4
    COPY haproxy.cfg /usr/local/etc/haproxy/haproxy.cfg
    EOF


• 创建镜像

  • docker build -t my-haproxy:2.4.4 .


• 启动 HaProxy

  • docker run -d -p 6000:6000 --name my-haproxy --sysctl net.ipv4.ip_unprivileged_port_start=0 my-haproxy:2.4.4


初始化控制面节点

下载初始化所需镜像

• 由于直接安装，速度非常慢，强烈建议下载镜像后导入。

• 查看所需镜像列表

  • [root@k8s-master-01]# kubeadm config images list
    k8s.gcr.io/kube-apiserver:v1.22.2
    k8s.gcr.io/kube-controller-manager:v1.22.2
    k8s.gcr.io/kube-scheduler:v1.22.2
    k8s.gcr.io/kube-proxy:v1.22.2
    k8s.gcr.io/pause:3.5
    k8s.gcr.io/etcd:3.5.0-0
    k8s.gcr.io/coredns/coredns:v1.8.4


• 通过可以科学上网的电脑下载镜像

  • 重复执行以下命令获取镜像

    • docker pull k8s.gcr.io/<image name>
      docker save k8s.gcr.io/<image name> > <image name>.tar


      • 把 <image name> 替换成具体的镜像名称

• v1.22.2 版本镜像百度网盘下载地址：

• 将镜像文件上传到所有节点，并导入到 Docker（非常关键）

  • docker load < <image name>.tar


    • 把 <image name> 替换成具体的镜像名称

    • docker load < coredns.tar
      docker load < etcd.tar
      docker load < kube-apiserver.tar
      docker load < kube-controller-manager.tar
      docker load < kube-proxy.tar
      docker load < kube-scheduler.tar
      docker load < pause.tar


获取默认初始化配置模板

• 通过 kubeadm 命令生成默认初始化模板

  • kubeadm config print init-defaults > kubeadm-config.yaml


• 修改模板内容

  • apiServer:
      timeoutForControlPlane: 4m0s
    apiVersion: kubeadm.k8s.io/v1beta3
    certificatesDir: /etc/kubernetes/pki
    clusterName: kubernetes
    controllerManager: {}
    dns: {}
    etcd:
      local:
        dataDir: /var/lib/etcd
    imageRepository: k8s.gcr.io
    kind: ClusterConfiguration
    kubernetesVersion: 1.22.2
    controlPlaneEndpoint: "172.18.212.120:6000"
    networking:
      podSubnet: "10.244.0.0/16"
      dnsDomain: cluster.local
      serviceSubnet: 10.96.0.0/12
    scheduler: {}


    • 首先，删除其他内容，仅保留集群配置部分（即 kind: ClusterConfiguration）
    • 确认版本号：kubernetesVersion: 1.22.2
    • 在networking 下新增 podSubnet配置项。这里预先网络组件（flannel ）相关配置 。flannel 在后续步骤安装。
    • 新增controlPlaneEndpoint配置，内容为负载均衡器虚拟IP和端口，即 Keepalived 维护的虚拟IP和端口
      • 注意：要确保虚拟IP可用。例如上面的安装负载均衡器 通过 keepalived 实现了虚拟IP 172.18.212.120，绑定了两条 haproxy 负载均衡器，
      • 其中 172.18.212.94为主负载均衡器，其中 172.18.212.95为备用负载均衡器
      • 如果由于条件限制，虚拟IP不可用，可用把controlPlaneEndpoint配置修改为其中一个负载均衡器，例如修改为：172.18.212.94:6000。只是这样一来，负载均衡器就会有单点问题，高可用集群存在一些瑕疵。

开始初始化控制面节点

• 执行初始化命令

  • kubeadm init --config=kubeadm-config.yaml --upload-certs | tee kubeadm-init.log


  • 指定配置文件进行初始化

  • 设置自动颁发证书（高可用模式下需要）

  • 输出日志到 kubeadm-init.log

• 执行完成之后，可以在 kubeadm-init.log 看到类似内容

  • Your Kubernetes control-plane has initialized successfully!

    To start using your cluster, you need to run the following as a regular user:

      mkdir -p $HOME/.kube
      sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
      sudo chown $(id -u):$(id -g) $HOME/.kube/config

    Alternatively, if you are the root user, you can run:

      export KUBECONFIG=/etc/kubernetes/admin.conf

    You should now deploy a pod network to the cluster.
    Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
      https://kubernetes.io/docs/concepts/cluster-administration/addons/

    You can now join any number of the control-plane node running the following command on each as root:

      kubeadm join 172.18.212.120:6000 --token fpfbvy.zbnlawsk29yucqa9
            --discovery-token-ca-cert-hash sha256:6103ba08fad6e508b5717abf2720a068ff1ddca747c578ba2db39f3d4dd02908
            --control-plane --certificate-key 0112f7a40c5fff61aa4d39c410bc2238e0b4adf6b00025930c5cea98447159f4

    Please note that the certificate-key gives access to cluster sensitive data, keep it secret!
    As a safeguard, uploaded-certs will be deleted in two hours; If necessary, you can use
    "kubeadm init phase upload-certs --upload-certs" to reload certs afterward.

    Then you can join any number of worker nodes by running the following on each as root:

    kubeadm join 172.18.212.120:6000 --token fpfbvy.zbnlawsk29yucqa9
            --discovery-token-ca-cert-hash sha256:6103ba08fad6e508b5717abf2720a068ff1ddca747c578ba2db39f3d4dd02908


    • 普通用户执行（建议 root 用户也执行）

      •   mkdir -p $HOME/.kube
          sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
          sudo chown $(id -u):$(id -g) $HOME/.kube/config


    • root 用户执行

      • export KUBECONFIG=/etc/kubernetes/admin.conf


• 添加其他控制面节点

  • 以 root 账号登录其他控制面节点，执行以下命令：

    •   kubeadm join 172.18.212.120:6000 --token fpfbvy.zbnlawsk29yucqa9
                --discovery-token-ca-cert-hash sha256:6103ba08fad6e508b5717abf2720a068ff1ddca747c578ba2db39f3d4dd02908
                --control-plane --certificate-key 0112f7a40c5fff61aa4d39c410bc2238e0b4adf6b00025930c5cea98447159f4


    • 加入成功之后，可以看到如下日志:

      • This node has joined the cluster and a new control plane instance was created:

        * Certificate signing request was sent to apiserver and approval was received.
        * The Kubelet was informed of the new secure connection details.
        * Control plane (master) label and taint were applied to the new node.
        * The Kubernetes control plane instances scaled up.
        * A new etcd member was added to the local/stacked etcd cluster.

        To start administering your cluster from this node, you need to run the following as a regular user:

                mkdir -p $HOME/.kube
                sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
                sudo chown $(id -u):$(id -g) $HOME/.kube/config

        Run 'kubectl get nodes' to see this node join the cluster.



      • 同样执行命令：

        •         mkdir -p $HOME/.kube
                  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
                  sudo chown $(id -u):$(id -g) $HOME/.kube/config


初始化工作节点

• 以 root 账号登录其他控制面节点，执行以下命令

  • kubeadm join 172.18.212.120:6000 --token fpfbvy.zbnlawsk29yucqa9
            --discovery-token-ca-cert-hash sha256:6103ba08fad6e508b5717abf2720a068ff1ddca747c578ba2db39f3d4dd02908


安装网络插件

安装网络插件

• wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
  kubectl create -f kube-flannel.yml


• 网络插件的安装需要一点时间

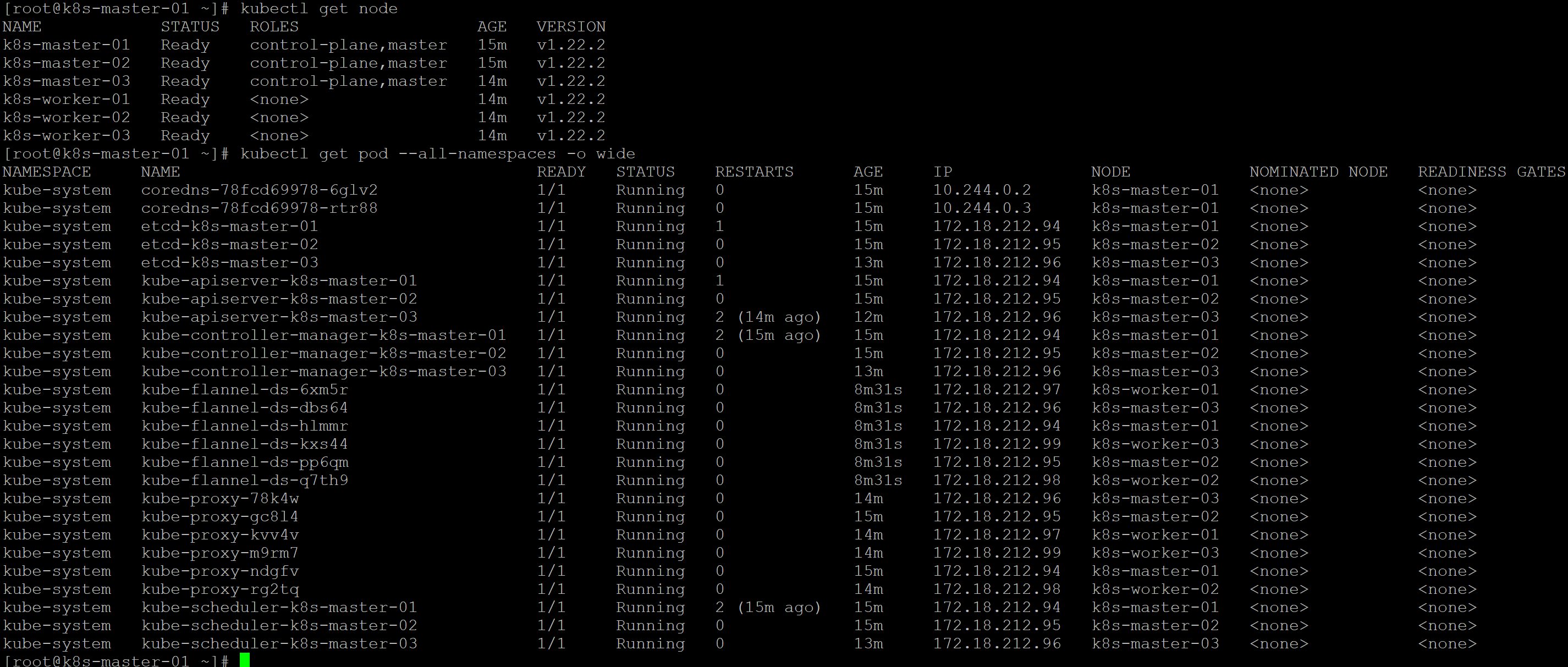

查看集群状况

查看节点信息、Pod 信息

• kubectl get node
  kubectl get pod --all-namespaces -o wide


•

部署测试

• 测试方式：多副本 Nginx 部署

• 创建资源清单文件

  • cat <<EOF > nginx-deployment.yml
    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: nginx-deployment
      labels:
        app: nginx
    spec:
      replicas: 3
      selector:
        matchLabels:
          app: nginx
      template:
        metadata:
          labels:
            app: nginx
        spec:
          containers:
          - name: nginx
            image: nginx
    EOF


• 部署 3 个 Nginx

  • kubectl create -f nginx-deployment.yml

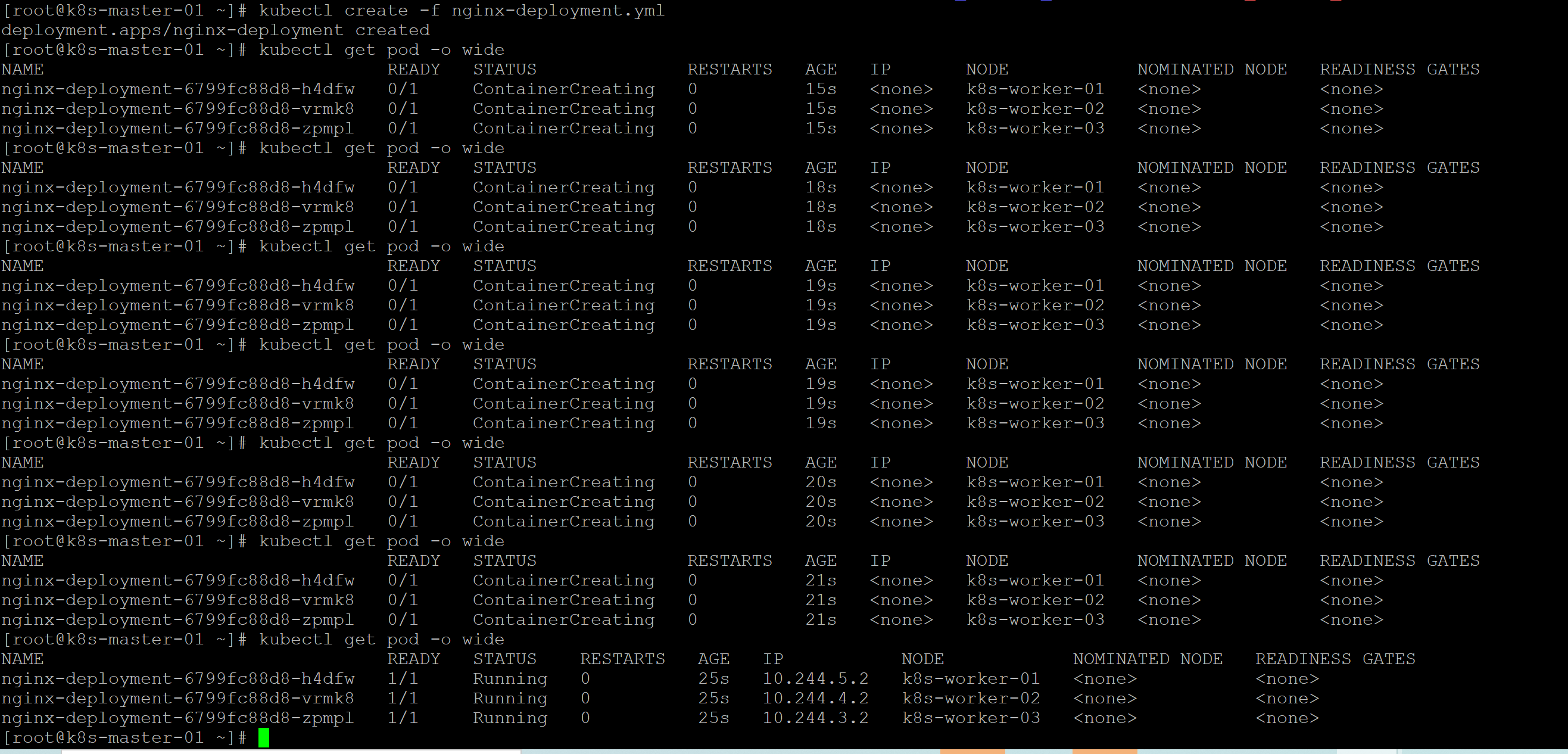

• 查看 Pod 信息

  • kubectl get pod -o wide


  •

  • 可以看到 3 个 nginx 实例分别运行在 3 个工作节点上

最后

以上就是温暖冬天为你收集整理的高可用 Kubernetes 集群搭建教程高可用 Kubernetes 集群搭建教程的全部内容，希望文章能够帮你解决高可用 Kubernetes 集群搭建教程高可用 Kubernetes 集群搭建教程所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
