蓝牙耳机天线匹配调试方法篇

1、 测试芯片端蓝牙的指标
测试仪器 ：蓝牙测试仪、网络分析仪（安捷伦 N4010A 或 8852B）等
测试项目 ：常见射频的技术指标有输出功率、频偏、误差矢量 DEVM、接收灵敏度 Rx Sensitivity 等
测试依据 ：
1）AC69 系列蓝牙产品功率等级为 class2，实测基本在 0dBm 以上，可通过软件配置其发射功率大小
2）AC69 系列产品要求蓝牙频偏 ± 20KHz 以内，由于蓝牙频偏、晶振选用以及铺地方式对 DEVM 影响大，
要求天线和晶振部分铺地回路要好，并建议选用大明电子晶振（负载电容 12PF,频率偏差±10PPM）
<备注：如无相关的仪器，可断开蓝牙天线，直接在射频输出端飞 3cm 长的锡线，初步验证芯片本身距离
性能>
2、 天线匹配调试

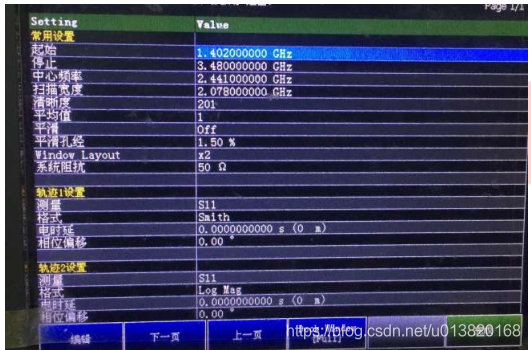

1）仪器设置：设置匹配阻抗为 50R，测量 S11，建议设置两条轨道 h Smith 和 和 g Log Mag 同时观察，必须校
准好仪器。游标设置高中低点分别为 2.402GHz、2.441GHz、2.480GHz。设置如下：

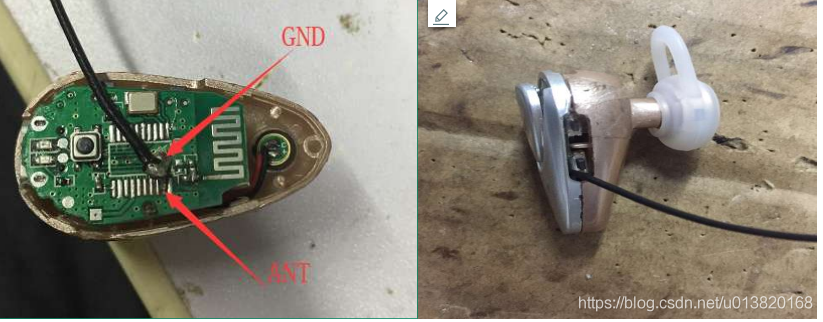

2）测试链接方法：首先断开天线和主控的连接，单独测试天线端的阻抗，测试需要完整装机测试，包括
电池、喇叭、咪头、按键、面盖以及其他金属器件的位置必须要固定组装好。具体接线图如下

3）阻抗调试方法：

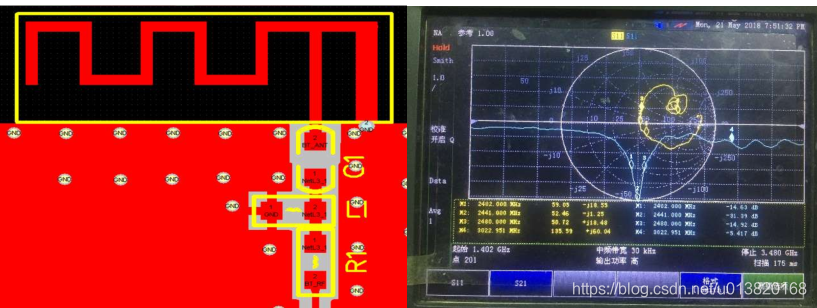

如图 T 型网络，从反射增益图看，调整 C1 改变谐振频率的高低；调整 L1 改变谐振频率的反射增益，一

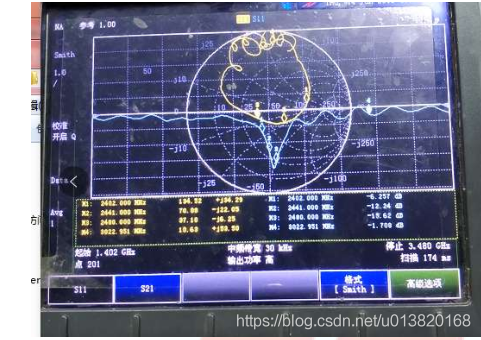

般中心点 2.441GHz 的增益在- - 15m dBm 以下；调整 R1 改变 Q 值，即谐振频率带宽。下图为理想图形

第 1 步调试 C1：

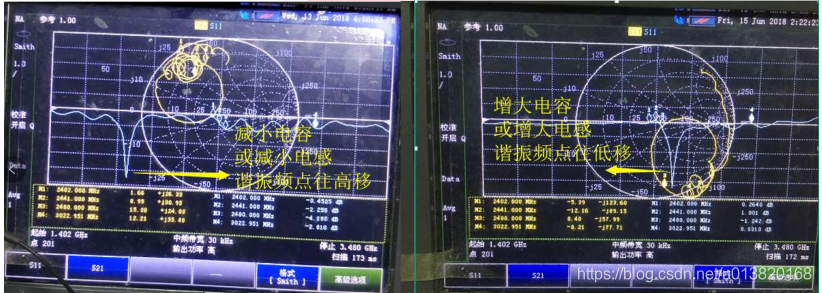

减小电感值或减小电容值可是谐振频点往高移动，使谐振点接近 2.441GHz
增大电容值或增大电感值可是谐振频点往低移动，使谐振点接近 2.441GHz

第 2 步调试 L1：改变 L1 调整谐振频点凹陷大小，回波损耗要小于-15dB

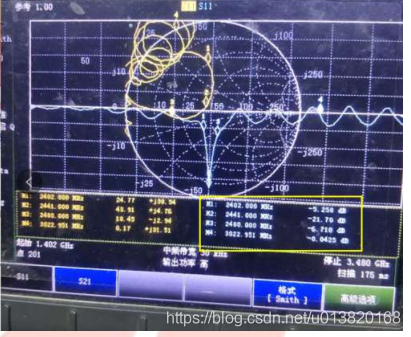

第 3 步调试 R1：改变 R1 调整谐振频点的带宽，让 2.402GHz~2.480GHz 频段增益都在-10dB 以下
