无论LCD和OLED显示技术有多好，都无法替代这个古老的显示数码管

现阶段，无论LCD和OLED显示技术有多好，都无法替代这个古老的显示数码管。

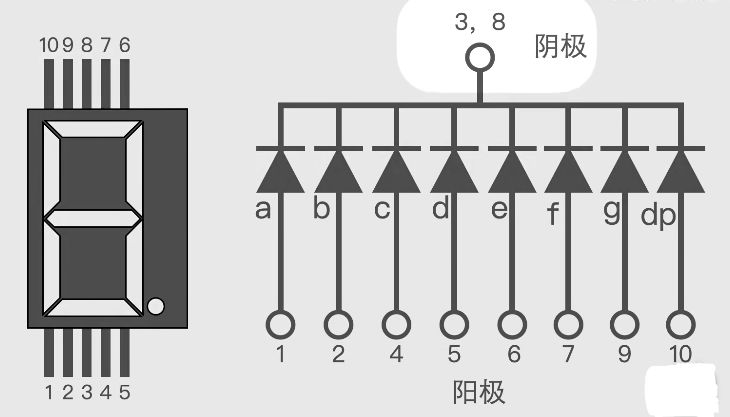

因为直到现在，很多领域都离不开数码管，其最主要原因是它很廉价、稳定，而且控制相对简单，接下来说一下它的原理有多简单，这是个一位数码管，他一共有8段，A到G是显示数字的，而第8段DP只能显示小数点。

他的每一段都是一个led灯，当BC点亮时，它显示的是1，当ABCDF点亮时，它显示0，还有十个引脚，3号和8号引脚连接的是led灯的阴极，其余引脚连接的是阳极，因为阴极都连在了一起，所以叫他共阴极数码管，如果把阳极连接在一起的是共阳极数码管。

最近很多小伙伴找我要一些单片机学习资料，然后我根据自己从业十年经验，熬夜肝了几个通宵，精心整理一份「单片机入门到高级教程+工具包」，全部无偿共享给大家！！！

评论区回复六六六，关注我之后私信我即可拿。

回到主题

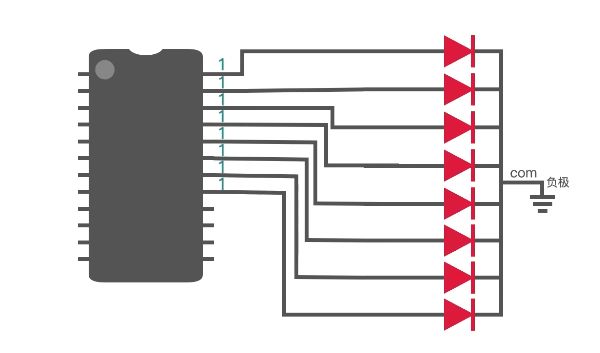

3号和8号是连在一起的，我们称它为com端，那么如何控制这个数码管呢？很简单，只需要让com端接地，然后把这些引脚连到单片机，如果想让某一段亮，就给它高电平，如果不想让它亮，就给低电平，他和我们控制led灯没什么区别。

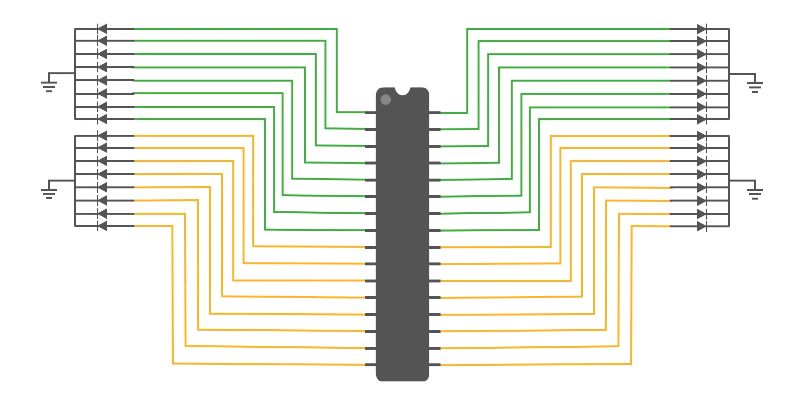

一位数码管还好说，但多位数码管如何控制呢？你看他有这么多引脚，可以把它看作是四个一位数码管封装在了一块儿，如果采用刚才说的控制方法也是可以的，但这里需要32个引脚，单片机的引脚资源很宝贵。

如果32各引脚都去控制数码管，会造成很大的资源浪费，这时候，聪明的人类想到了一个非常巧妙的办法，那就是让这四个数码管逐个点亮，也就是第一个数码管点亮的同时，其余3个熄灭。

然后第二个点亮，以此类推，那这样会不会看到数码管闪烁呢？不会的，数码管之间的闪烁频率非常快，人眼看上去就好像是四个一块儿再亮。

文章相对比较长，字数比较多，大家可以先打开头像关注我，之后慢慢看，///插播一条：我自己在今年年初录制了一套还比较系统的入门单片机教程，想要的同学找我拿就行了免費的，私信我就可以哦~点我头像左下角黑色字体加我也能领取哦。最近比较闲，带做毕设，带学生参加省级或以上比赛///

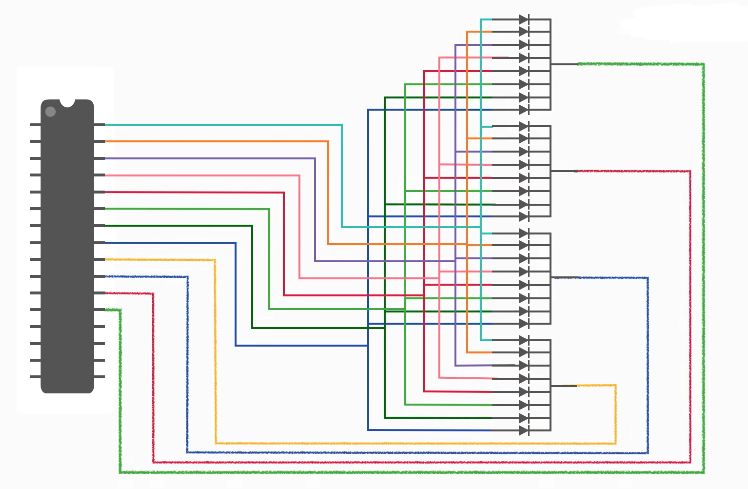

此时他的连线是这样的，但这时只用到了12个引脚，Led灯的阳极都接到8个引脚上，其余四个com端也连接到单片机引脚上，而不是连接到地，如果我们要控制第一个数码管，就把第一个数码管的com端给低电平，同时还必须把其余3个的com端给高电平。

因为led的阴极如果接的是高电平，这样无论如何他都不会亮，最后，我们只需要给这8个引脚输出高低电平，就能控制这个数码管了，记住，想要哪一个数码管亮，就必须给哪一个数码管的com端低电平。

好了，这期就到这里了，觉得对屏幕前的你有帮助的麻烦一键三连
