前言

一些优秀的、清晰的技术文档、技术博客、工作汇报都少不了一些流程图、框图、思维导图等辅助说明图片。大家平时在写论文、写文档、写博客、写工作汇报都用什么工具进行绘图呢？

我平时写博客、公众号文章的一些框图其实大都是用PPT软件制作的，简单快速。如果不习惯用其它的绘图工具，PPT软件其实也是一个不错的绘图选择。

但是，前两周我在做项目工作汇报文档的时候是在Ubuntu环境下，Ubuntu下绘图就没那么方便了，所以我只能去查找一些在线绘图网站进行绘图。

下面依次介绍几款常用的、优秀的绘图工具及我正在使用的、强烈推荐的绘图工具。

几种优秀的绘图工具介绍

1、Draw.io

Draw.io 是 GitHub 上一个开源的流程图绘制工具，功能很丰富。支持流程图，UML图，架构图，原型图等图标。支持Github，Google Drive, One drive等网盘同步，并且永久免费。

在线网页版地址：

https://www.draw.io

但是，在线网页版访问会比较慢，如果觉得网页版不方便，也可以选择离线版的，Draw.io 也提供了多平台的离线桌面版可供下载。

离线版想要用起来，还需要一些配置。Draw.io是我正在用的，也是本文推荐的，所以下文也会介绍怎么配置部署离线版Draw.io。

2、ProcessOn

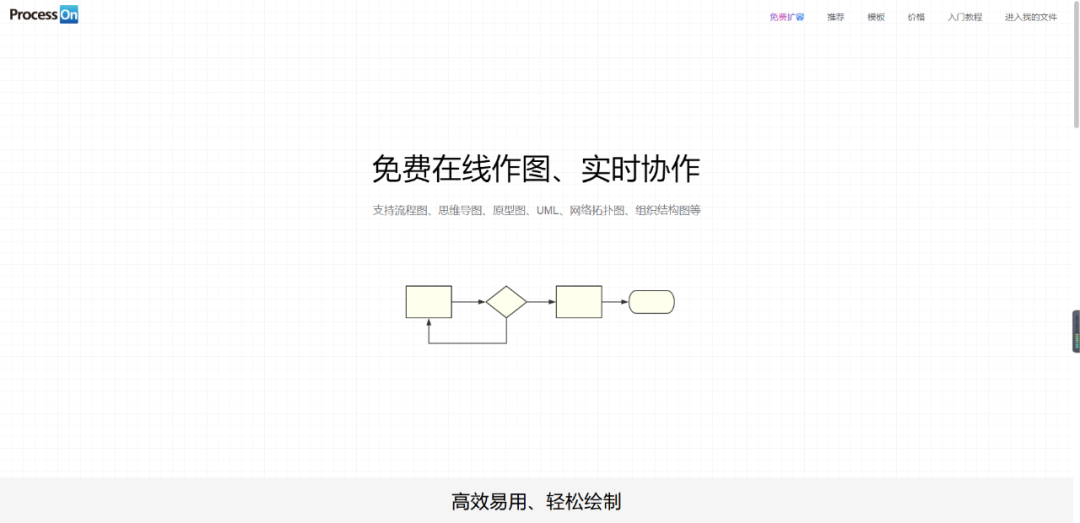

ProcessOn是一个在线作图工具的聚合平台，它可以在线画流程图、思维导图、UI原型图、UML图、网络拓扑图、组织结构图等等，一个浏览器就可以随时随地的发挥创意，规划工作。

ProcessOn有一定的限制，免费版只能在线保存 10 个文件：

但是，也基本可以能满足我们平时的使用了。我上次做工作汇报的时候，需要做几个框图就是用这个做的，做完导出图片即可，很方便。

3、ProcessFlow

ProcessFlow是仿照processOn基于drawio二次开发的，能够保存流程图到云服务器，百度网盘，gitee码云等云端。在线预览，管理，很方便。

这个工具是我偶然间发现的，我没具体用来绘图过，大家感兴趣的话可以自己去体验一下。

4、Visio

Visio大家应该都知道吧。Visio是一款非常好用的图表绘制软件，它可以帮助我们轻松绘制各种流程图，包括常用的网络图、组织结构图、工程设计以及其他使用现代形状和模板的内容，大大提高了用户的工作效率。

做Word文档的话用Visio来作图是一个很好的选择，可以直接插入Visio对象，这样看起来会清晰很多。

Draw.io 离线版部署

首先需要下载离线版Draw.io的draw.war包，下载地址：

https://github.com/jgraph/drawio/releases

温馨提示：如果下载速度过慢也可以在本公众号获取（后台回复关键词：Draw.io）。

War 包需要部署用到 Tomcat ，这里我使用Tomcat8，下载地址：

http://www.apache.org/dist/tomcat/tomcat-8/

温馨提示：如果下载速度过慢也可以在本公众号获取（后台回复关键词：Draw.io）。

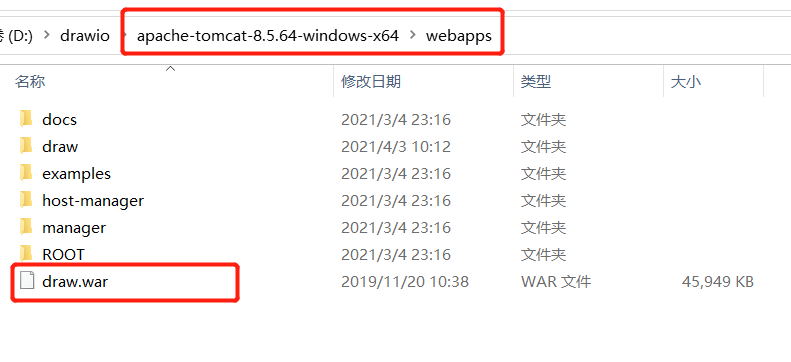

我们把下载的到的draw.war包放到Tomcat的webapps路径下：

然后双击apache-tomcat-8.5.64-windows-x64bin目录下的 startup.bat启动tomcat。这时候可能会有两种情况：

• 黑窗口一闪而过。

• 启动成功。

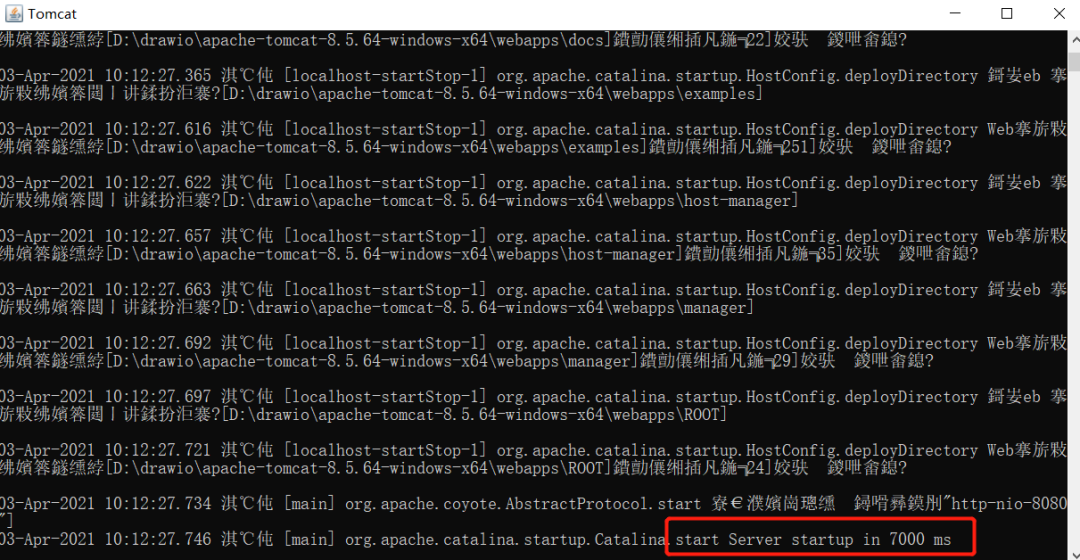

启动成功的界面如：

如果是一闪而过，那可能就是你的电脑还没安装jdk、没配置相关环境变量。

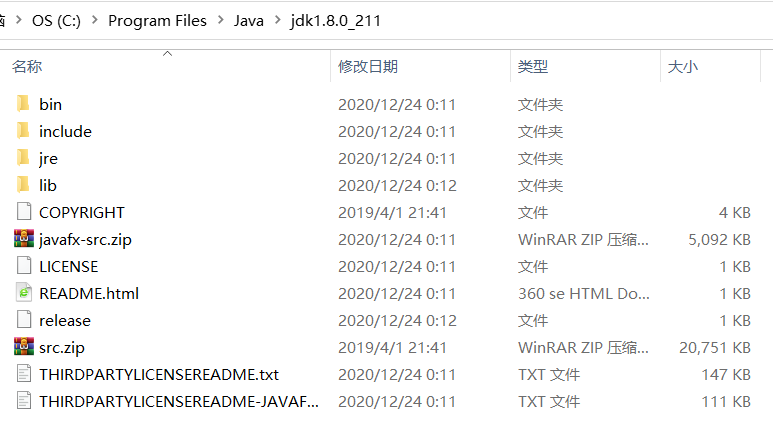

安装JDK，得到：

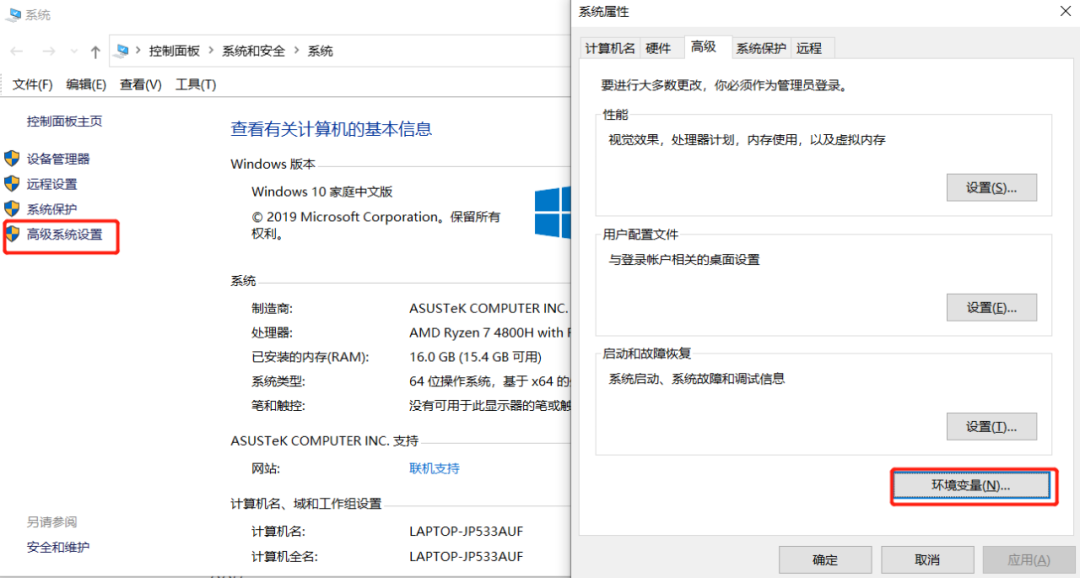

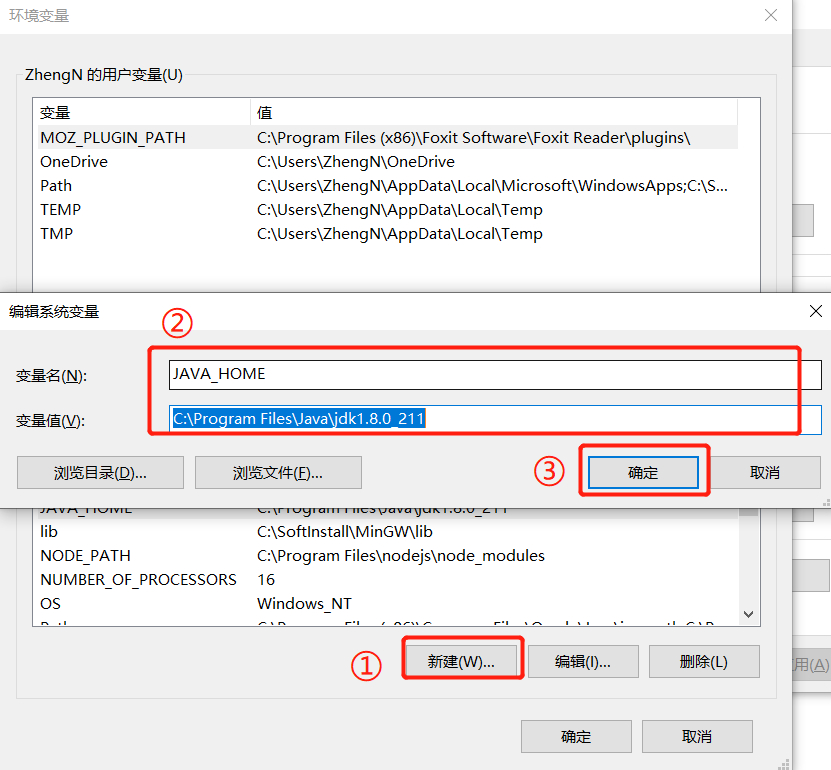

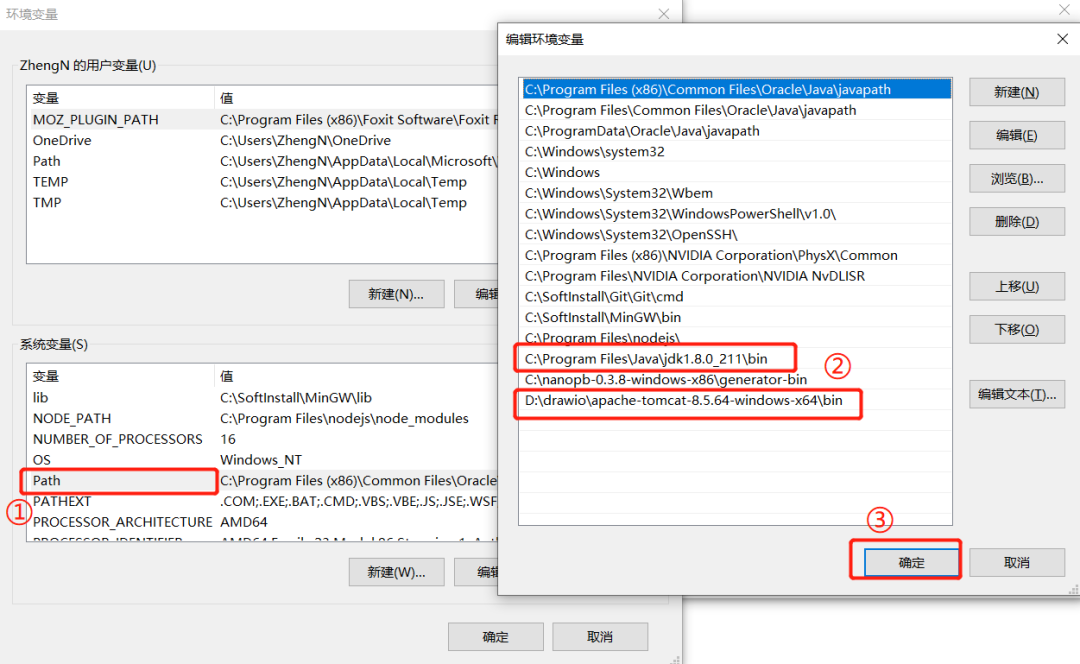

然后，添加jdk、tomcat环境变量：

配置好这些之后就可以成功启动tomcat了。

打开浏览器访问如下地址：

http://127.0.0.1:8080/draw

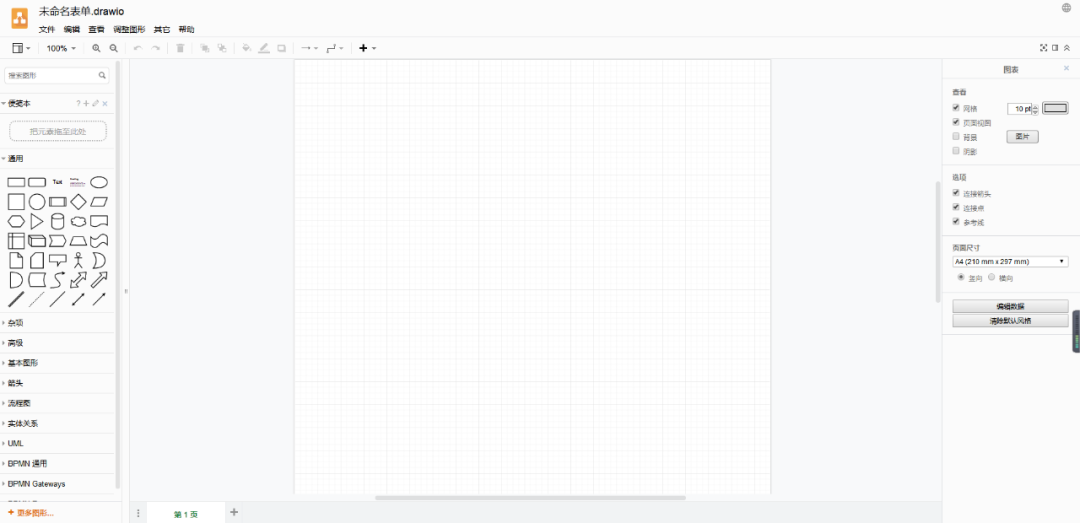

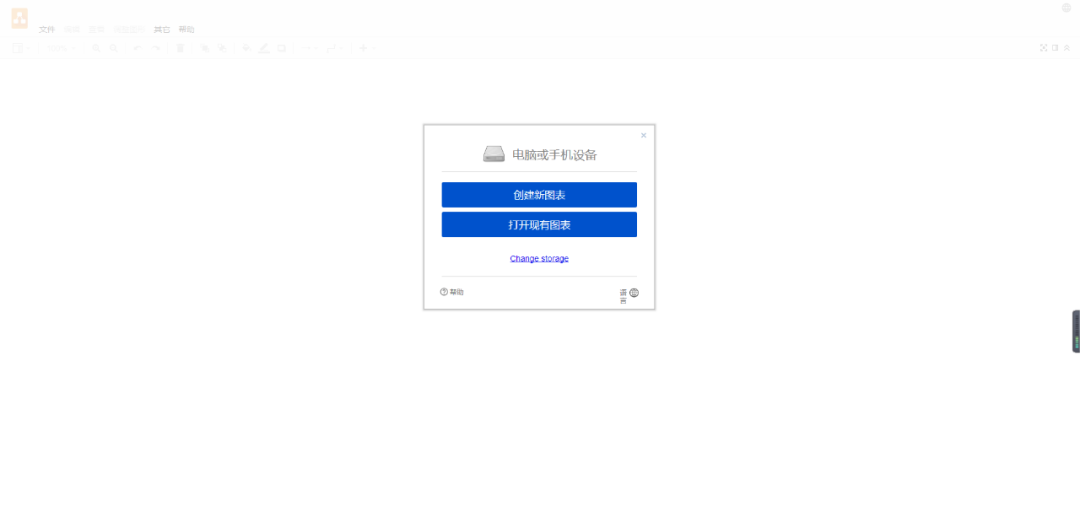

如果显示如下界面：

则说明我们的离线版Draw.io基本已经部署好了。但是，这还不是真正的离线版，其还会访问一些外部地址。

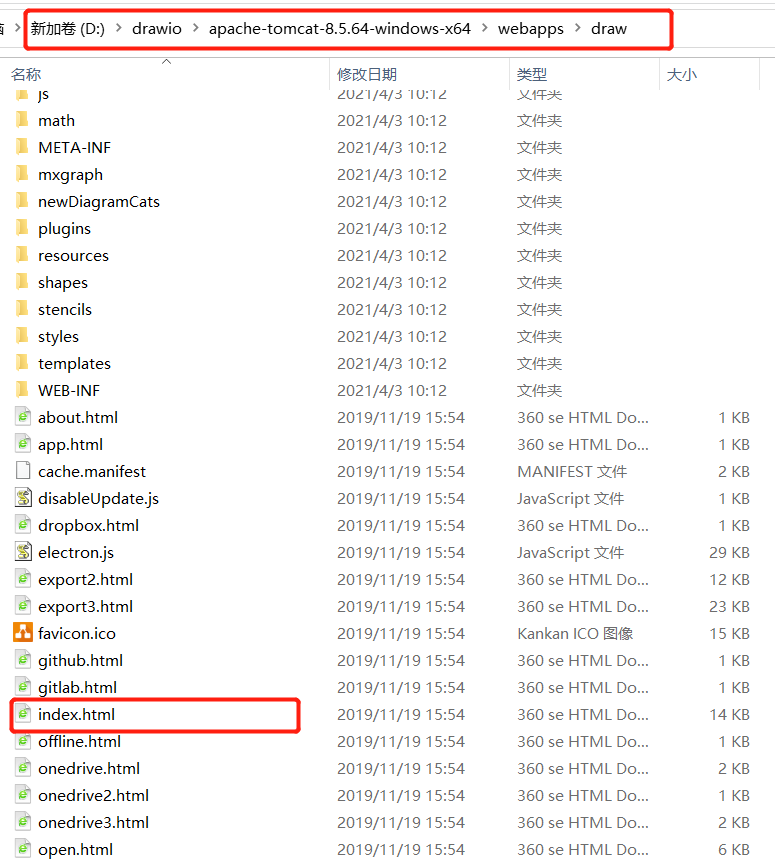

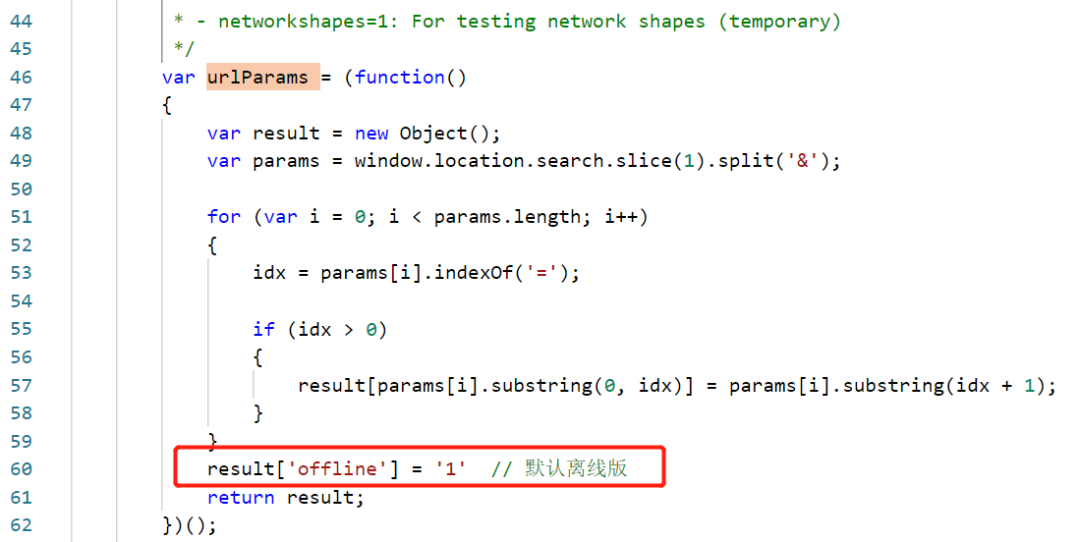

需要在tomcatwebappsdraw路径下的index.html文件的urlParams 函数添加如下代码：

result['offline'] = '1'  // 默认离线版

至此，我们就部署好了离线版的Draw.io。

资源下载

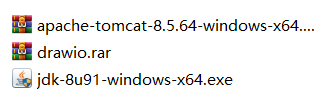

本篇笔记需要用到的资源我都打包好了：

大家可以在本公众号后台回复关键词：Draw.io，即可获取下载链接。

唠嗑一会：

其实这篇推文是我在动车上写的，当时发了个朋友圈：

有些位小伙伴建议写代码、肝文章：

动车上比较适合做点轻松的事，比如整理整理电脑资料，整理资料发现前几天部署这个离线版draw.io还没成功，就继续折腾起来，所以有了这篇轻松愉快的小短文。
