ServeRaid MR 5000 阵列卡 WebBIOS配置方法

目录

一．启动WebBIOS 1
二．配置RAID0,RAID1,RAID5 2
三．配置RAID10 8
四．添加热备份盘HotSpare 10
五．设置硬盘为Unconfigured Good状态 12
六．导入外部阵列信息 13

启动WebBIOS有两种方法

1.配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。按下CTRL+H组合键后会出现阵列卡配置界面

2.开机按F1进入UEFI配置界面

选择System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS

二．配置RAID0,RAID1,RAID5

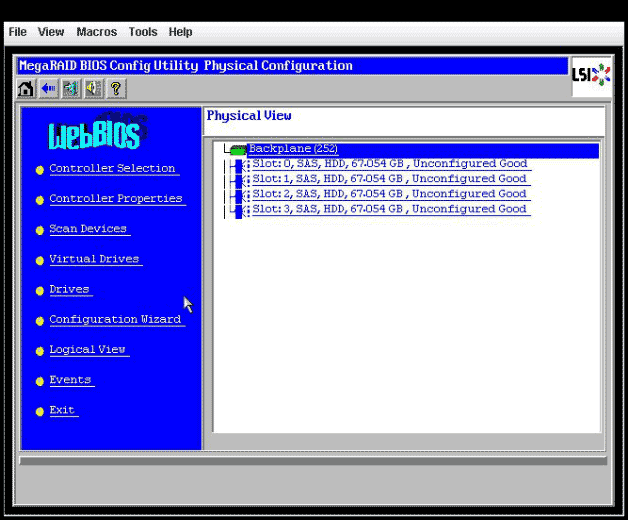

1.在WebBIOS中选择配置向导Configuration Wizard

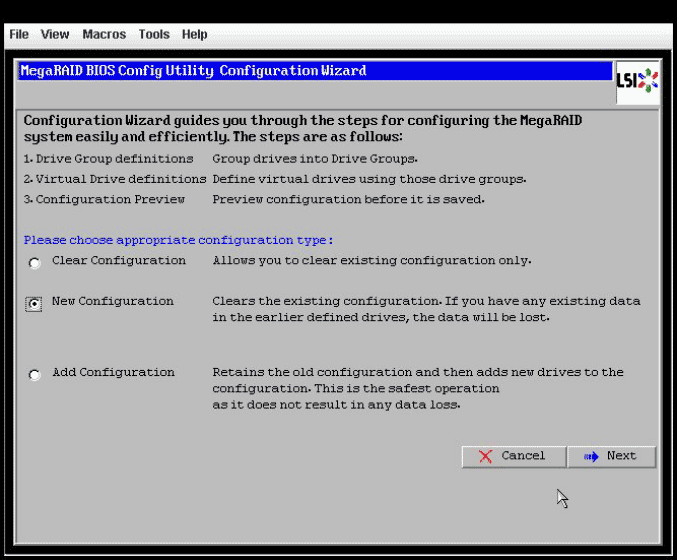

2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。

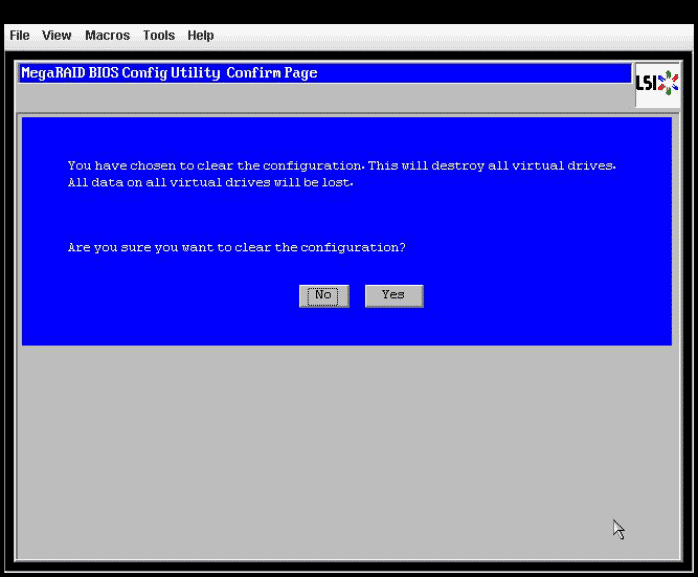

选择Yes确定

3.选择手动配置Manual Configuration

4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘。

5.选好硬盘后，选择Accept DG后点击Next

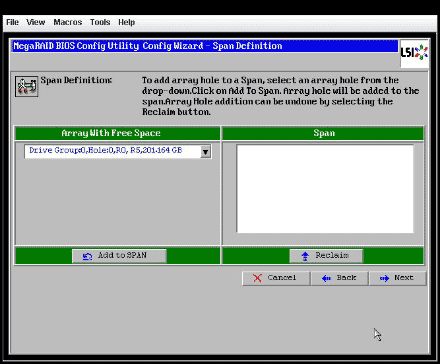

7.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups按Add to SPAN添加到右侧的span中，然后选择Next

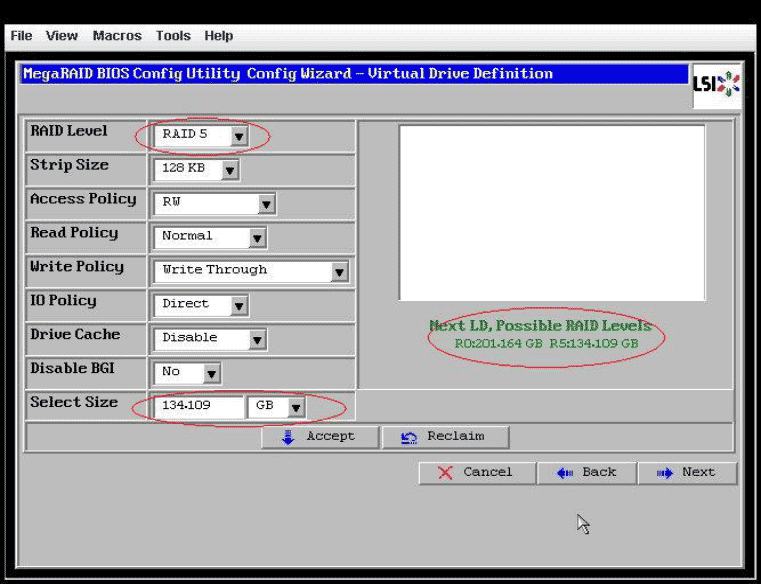

8.Virtual Disk配置界面，选好Virtual Disk参数后，点选Accept接受配置，最后选择Next。

·RAID Level中可以选择要配置的RAID级别；

·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G的硬盘配置raid0容量约为200G，而如果配置RAID5容量约为134G；

·Select size选项中可以修改Virtual Disk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。注意单位选择GB

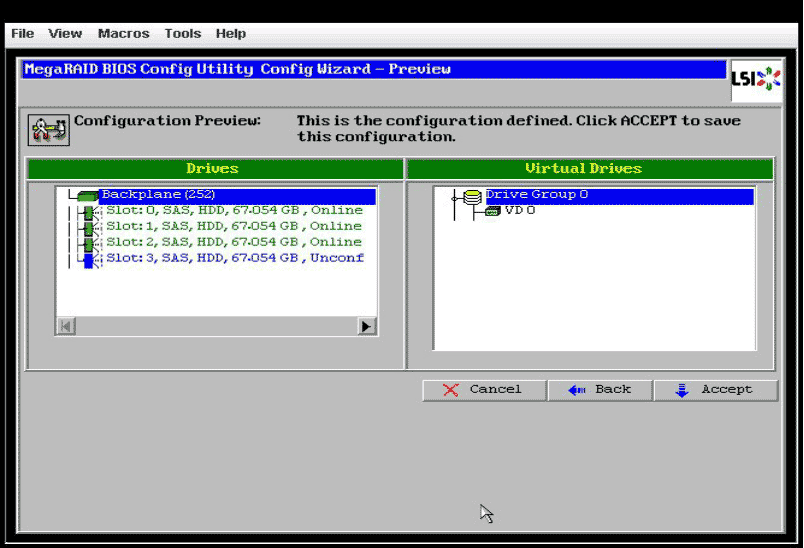

9.在最后的确认画面里点选Accept接受配置，然后会要求确认保存配置和初始化清除数据，就完成了对阵列的配置。
