设备功耗计算专题《测试仪器使用篇，EFM32GG-STK3700使用教程》

前言：

对于嵌入式产品的功耗优化问题，哪怕是经验丰富的嵌入式开发工程师，也绝对是一个棘手的难题。设备功耗的通常会随着产品的运作模式进行变化，一般会呈现规律，例如，启动功耗、休眠功耗、工作功耗、发射功耗、接收功耗、平均功耗等。所以，需要有专业的功耗测试仪器，测量、统计、计算产品功耗，精度较高的仪器，动辄十万大洋起步，是在让一些小企业和个人开发者望尘莫及，于是：是否有其他设备、仪器可以取代昂贵的仪器？哪怕是精度不要求太高。答案是有的，给大家介绍一款99刀的功耗测试设备：小壁虎，EFM32GG-STK3700

设备名称：小壁虎，EFM32GG-STK3700

最小精度：uA/微安

软件依赖：功耗测试固件包、Simplicity Studio Version: SV4.1.13.9

购买链接：https://www.silabs.com/development-tools/mcu/32-bit/efm32gg-starter-kit

软件下载：https://www.silabs.com/documents/public/software/install-studio-v4_x64.exe

使用教程：

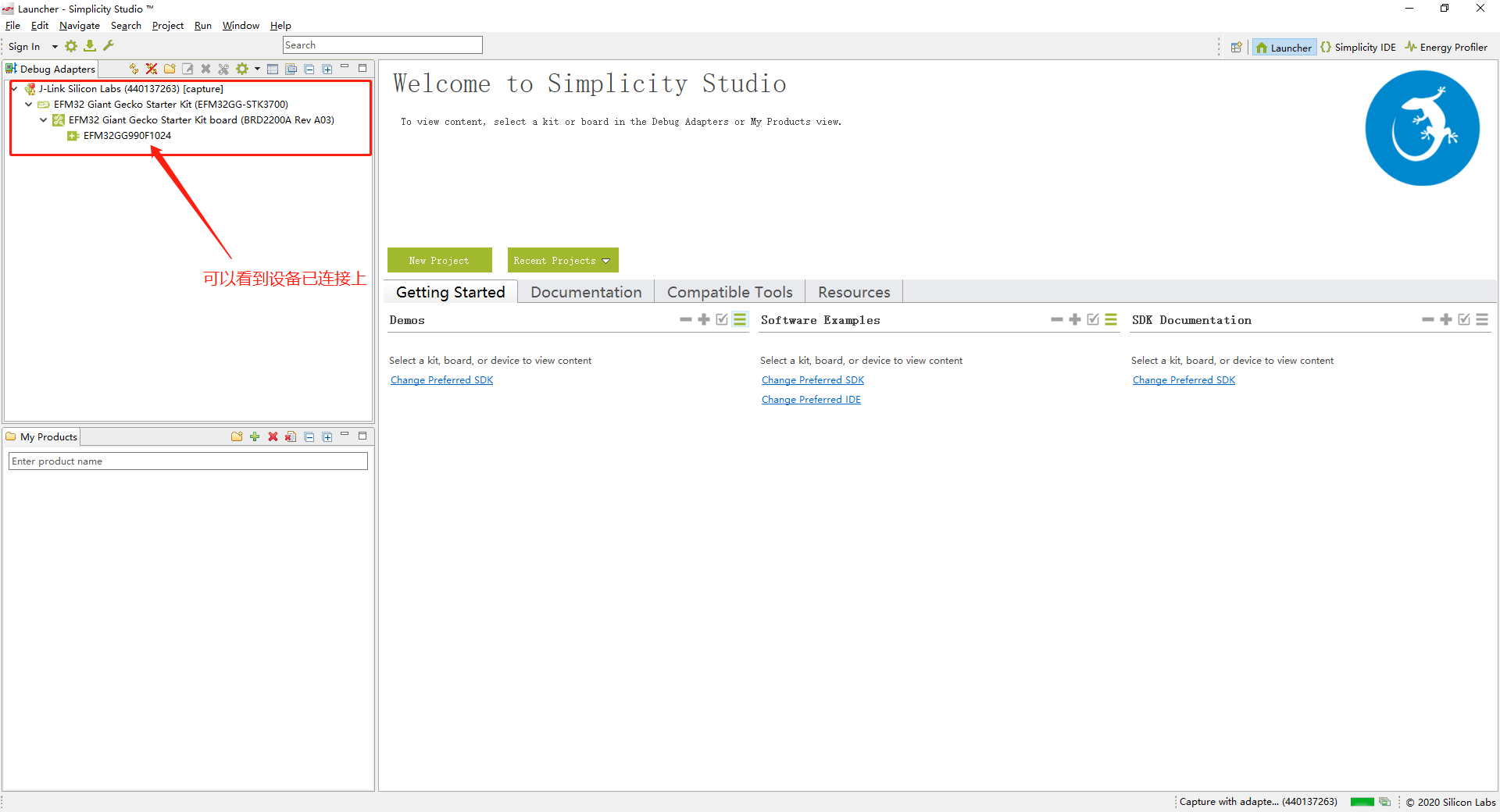

1）安装Simplicity Studio Version: SV4.1.13.9，PC与功耗测试板J-Link口相连接

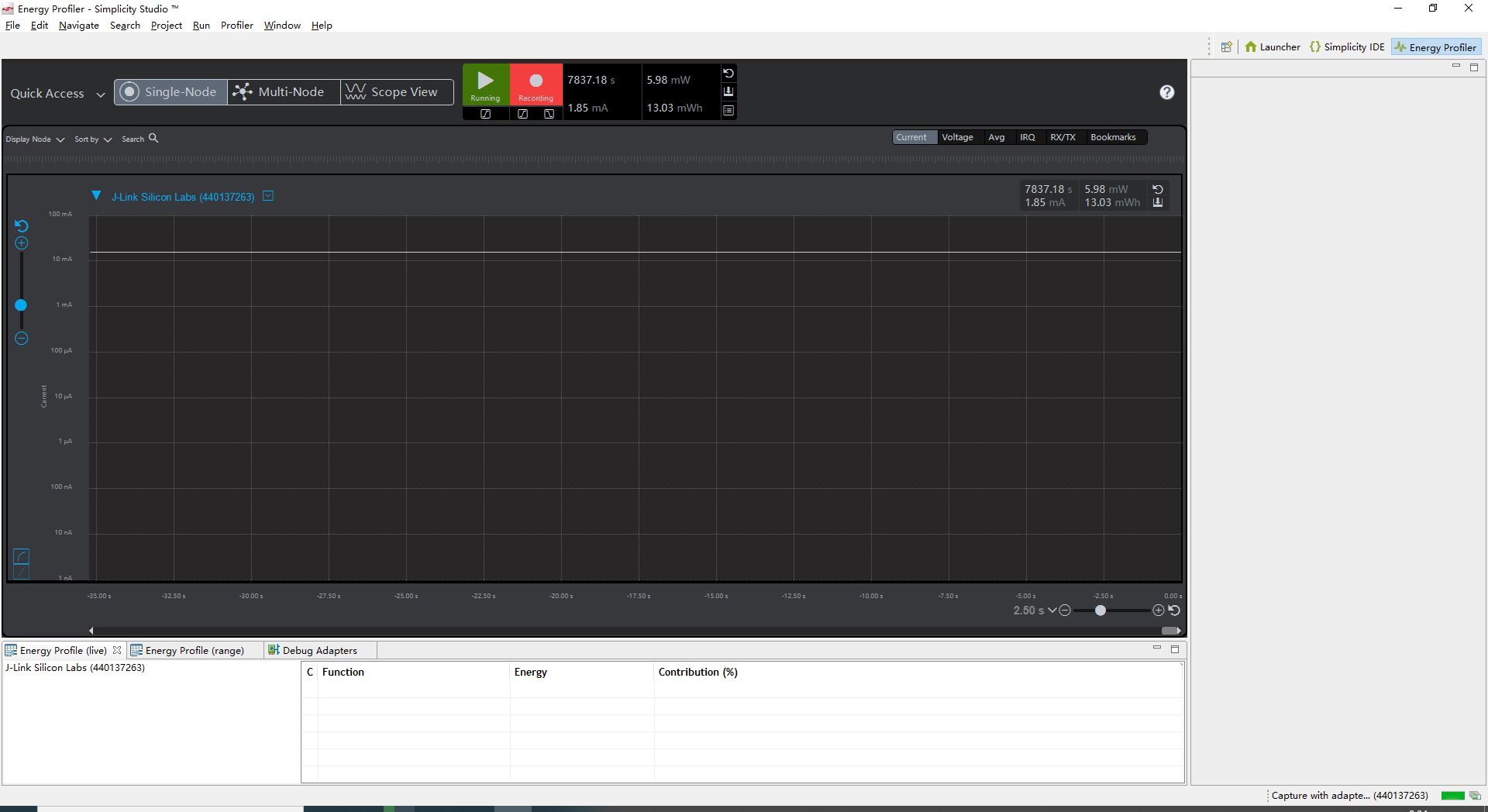

2）进入电源检测工具Energy Profiler

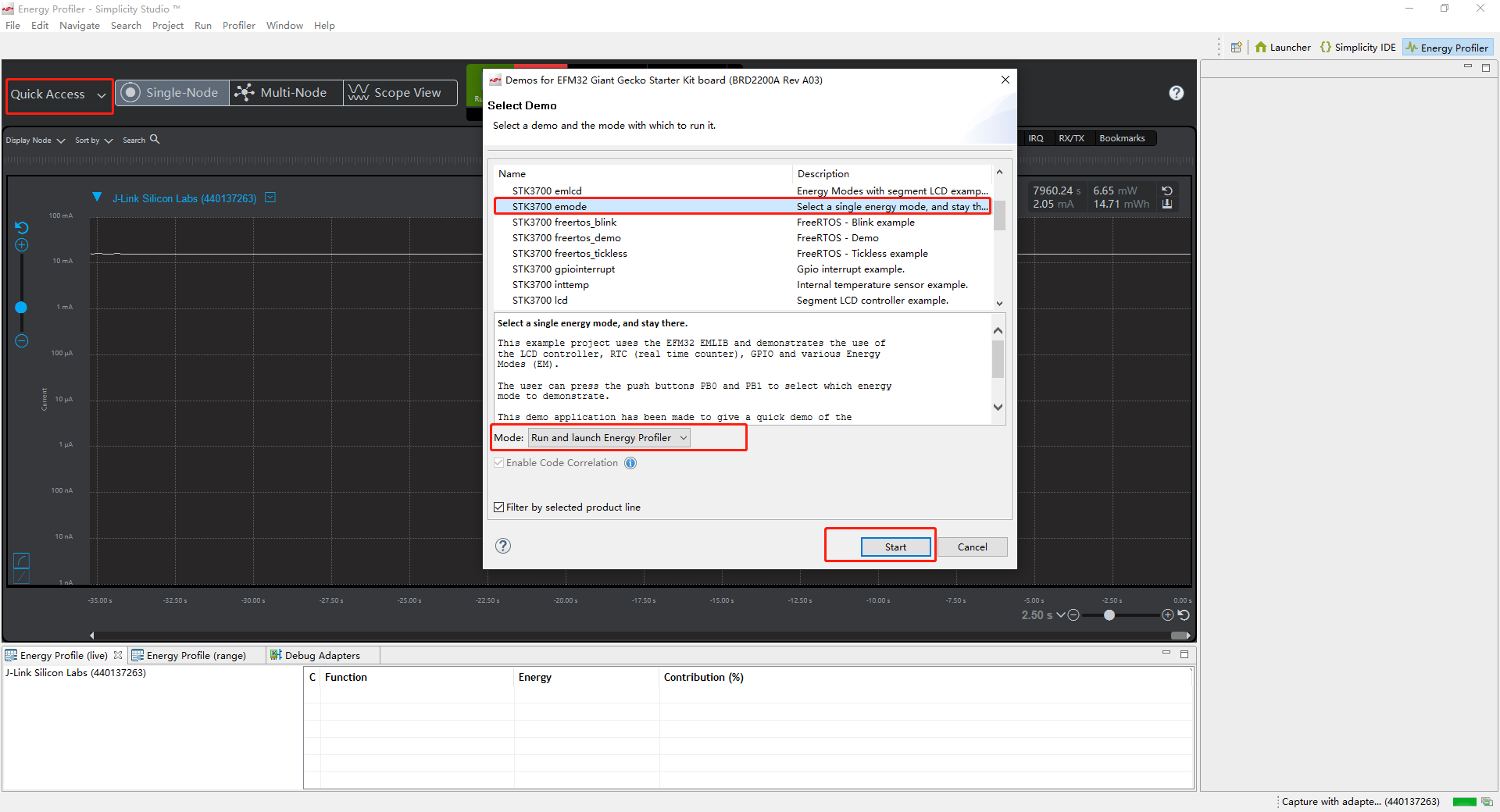

3）将开发板拨动开关拨到DBG，按如下图片所示烧录固件：

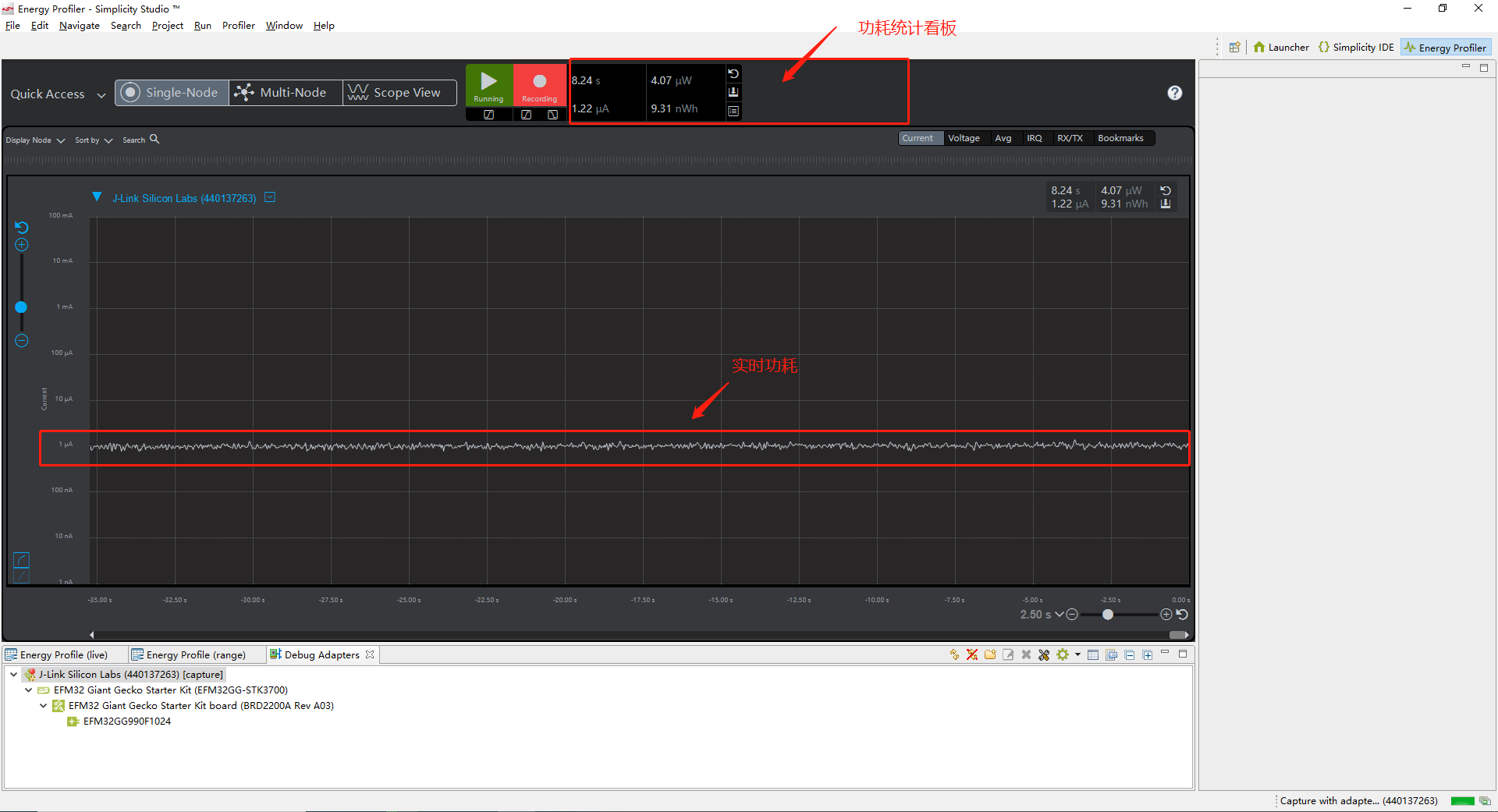

 4）通过开发板按键，进入低功耗模式，开启功耗测试功能

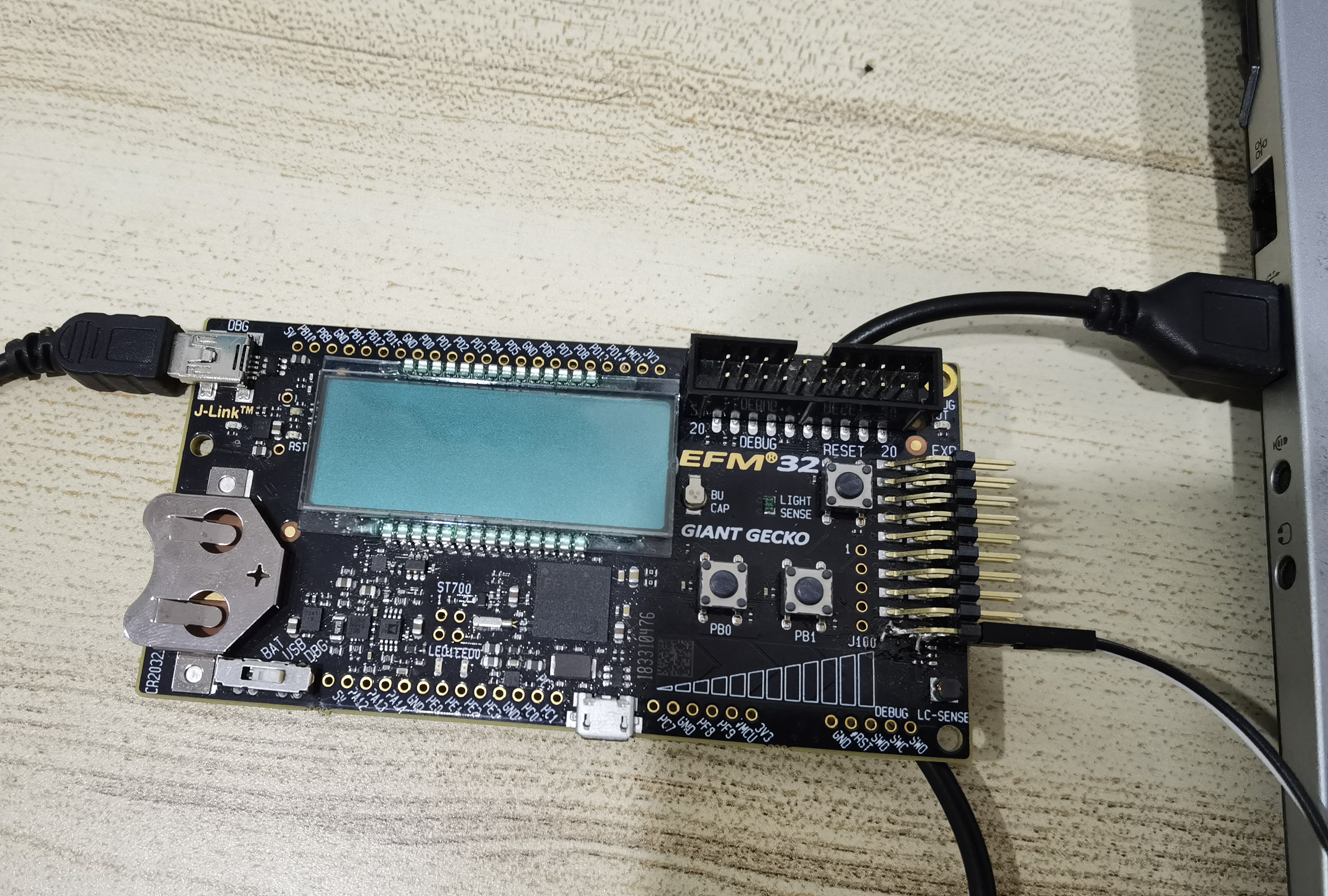

注意观察到在未接待测设备时就有10mA电流，需要用开发板上的按键PB1切换模式到EM3 ULFRCO，即可使得开发板进入休眠，而测量结果只有待测设备的功耗，接线方式：待测设备的正负极分别接小壁虎开发板的VMCU和GND（开发板EXP的pin11和pin1）

备注：如果待测设备对启动电流要求较高，可外接电源来启动待测设备，然后再使用设备板测试功耗
