用RANSAC算法实现干扰严重的直线拟合~

86 阅读 0 评论 57 点赞

我是靠谱客的博主腼腆手机，这篇文章主要介绍用RANSAC算法实现干扰严重的直线拟合~，现在分享给大家，希望可以做个参考。

1.说到直线拟合，一般是用最小二乘啦，在opencv里面就是用cv.fitLine来完成，首先简单介绍一下该函数：

cv.fitLine(points, distType, param, reps, aeps[, line]) -> line

points：点集坐标

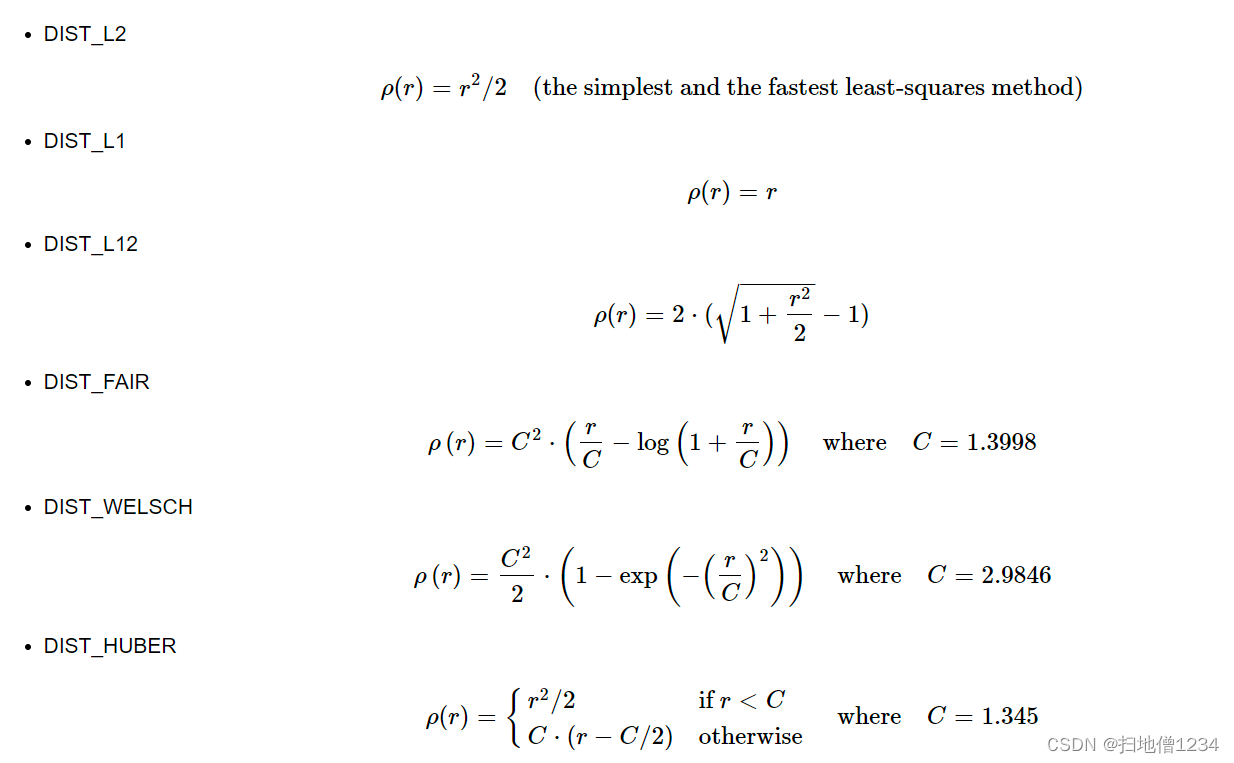

distType：距离度量的方法，有cv.DIST_L2，cv.DIST_L1等等，L2就是距离r平方的一半，L1就是距离r，其它的可以参考opencv官方文档

param：就是上图里面的那些c，L1、L2的话就用不到啦，填0即可

reps：原点精度要求（即返回值里面的x，y，也就是直线上的一个点），一般用0.01

aeps：角度精度要求（即返回值里面的vx，vy），一般也用0.01

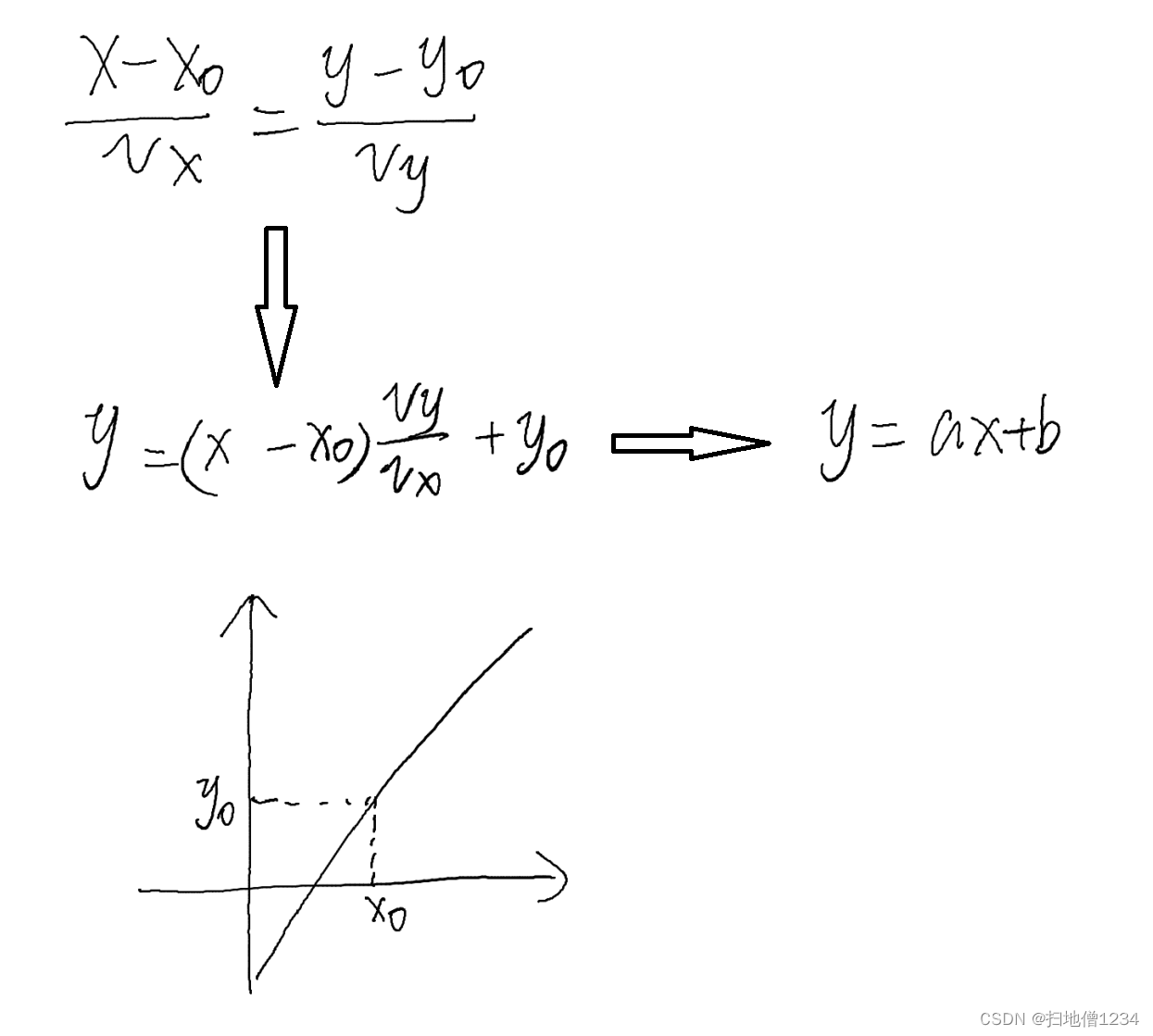

返回值：vx, vy, x, y。x,y即直线上一个点的坐标，而vy/vx就是斜率，它其实对应的方程如下：

接下来简单试一下：

复制代码

1
2
3
pts = np.array([[1, 0], [0, 1]])
vx, vy, x, y = cv.fitLine(pts, cv.DIST_L2, 0, 0.01, 0.01)
print('vx = {}, vy = {}, x = {}, y= {}'.format(vx, vy, x, y))

输出结果：vx = [0.70710677], vy = [-0.70710677], x = [0.5], y= [0.5]

如果像下面这样，给坐标再套一层，其实也行，其实这个多套了一层的就是发现轮廓返回的数据格式（即cv.findContours）。

复制代码

1
2
3
pts = np.array([[[1, 0]], [[0, 1]]])
vx, vy, x, y = cv.fitLine(pts, cv.DIST_L2, 0, 0.01, 0.01)
print('vx = {}, vy = {}, x = {}, y= {}'.format(vx, vy, x, y))

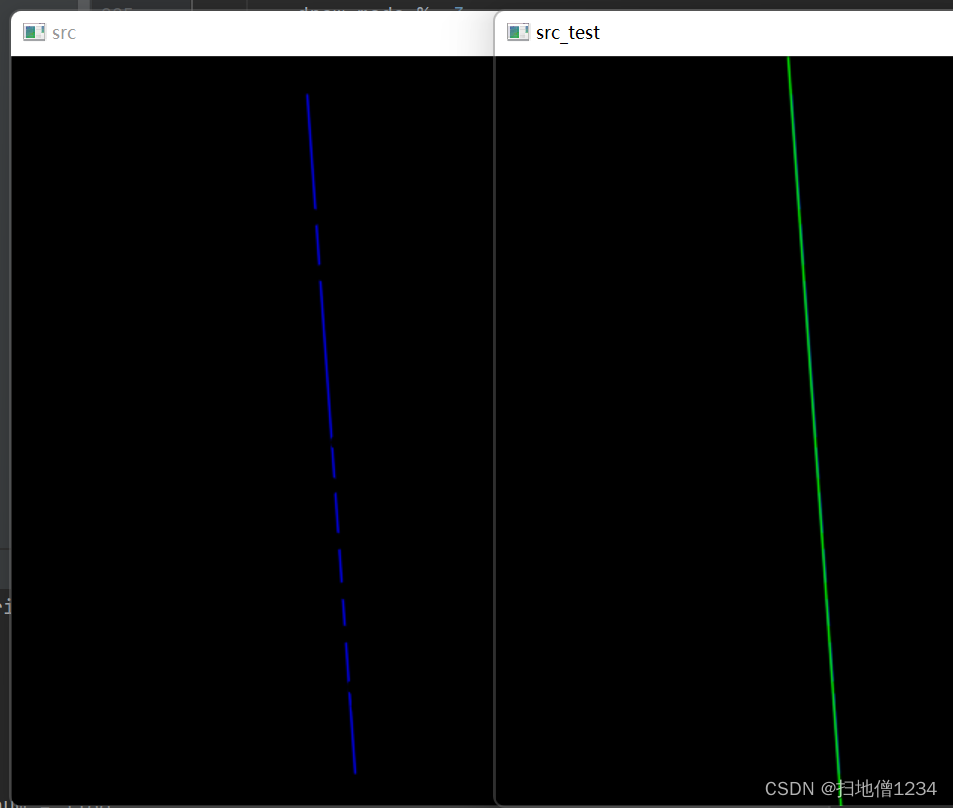

2.如果要拟合直线的点集并没有什么干扰那是很简单的，直接用这个函数就行了，比如下图，左边就是我画的一条线，中间再擦除一点东西，其实没有什么干扰，右边就是拟合结果画出来的直线，肯定没什么问题了。

先放上测试代码，没啥好说的，看注释里面的说明：

复制代码

import cv2 as cv
import numpy as np
import math
import time

src = None
xb = None
yb = None
vx = None
vy = None
draw_mode = 0

def fitline_callback(event, x, y, flags, param):
    global xb, yb, src, draw_mode, vx, vy

if xb == x or yb == y:
        return

# 模式0：画直线，模式1：橡皮擦，点一下擦个圆，模式2：直线拟合
    if event == cv.EVENT_MBUTTONDOWN:
        draw_mode += 1
        draw_mode %= 3
        return

if draw_mode == 0:
        if event == cv.EVENT_LBUTTONDOWN:
            xb = x
            yb = y
        elif event == cv.EVENT_LBUTTONUP:
            cv.line(src, (xb, yb), (x, y), (255, 0, 0), 1, cv.LINE_AA)
            cv.imshow('src', src)
    elif draw_mode == 1:
        if event == cv.EVENT_LBUTTONDOWN:
            cv.circle(src, (x, y), 5, (0, 0, 0), -1, cv.LINE_AA)
            cv.imshow('src', src)
    elif draw_mode == 2:
        if event == cv.EVENT_LBUTTONDOWN:
            src_test = np.copy(src)
            gray = cv.cvtColor(src_test, cv.COLOR_BGR2GRAY)

# 这边就是获得图上像素值不为0的点集坐标，为啥是::-1？因为行号是y坐标，列数是x坐标，得倒过来才行啦。
            # x，y是分开的，所以得用dstack把它们拼起来，这个跟torch.cat差不多哦，不明白的话可以看我的上一篇博客~~
            pts = np.dstack(np.where(gray > 0)[::-1]).reshape(-1, 2)

start_time = time.time()
            vx, vy, x, y = cv.fitLine(pts, cv.DIST_L2, 0, 0.01, 0.01)
            end_time = time.time()
            print("耗时{}秒".format((end_time - start_time)))

lefty = int((-x * vy / vx) + y)  # 这个就是x=0时，y是多少
            righty = int(((src.shape[1] - x) * vy / vx) + y)  # 这个是x等于图像宽度时，y是多少，参考我上面那个直线方程的图就明白了
            cv.line(src_test, (src.shape[1] - 1, righty), (0, lefty), (0, 255, 0), 1, cv.LINE_AA)
            cv.imshow('src_test', src_test)

def fitline_test():
    global src
    src = np.zeros((500, 800, 3), dtype=np.uint8)
    cv.namedWindow('src', cv.WINDOW_AUTOSIZE)
    cv.imshow('src', src)
    cv.setMouseCallback('src', fitline_callback, None)
    cv.waitKey(0)
    cv.destroyAllWindows()

if __name__ == '__main__':
    fitline_test()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
import cv2 as cv
import numpy as np
import math
import time


src = None
xb = None
yb = None
vx = None
vy = None
draw_mode = 0


def fitline_callback(event, x, y, flags, param):
    global xb, yb, src, draw_mode, vx, vy

    if xb == x or yb == y:
        return

    # 模式0：画直线，模式1：橡皮擦，点一下擦个圆，模式2：直线拟合
    if event == cv.EVENT_MBUTTONDOWN:
        draw_mode += 1
        draw_mode %= 3
        return

    if draw_mode == 0:
        if event == cv.EVENT_LBUTTONDOWN:
            xb = x
            yb = y
        elif event == cv.EVENT_LBUTTONUP:
            cv.line(src, (xb, yb), (x, y), (255, 0, 0), 1, cv.LINE_AA)
            cv.imshow('src', src)
    elif draw_mode == 1:
        if event == cv.EVENT_LBUTTONDOWN:
            cv.circle(src, (x, y), 5, (0, 0, 0), -1, cv.LINE_AA)
            cv.imshow('src', src)
    elif draw_mode == 2:
        if event == cv.EVENT_LBUTTONDOWN:
            src_test = np.copy(src)
            gray = cv.cvtColor(src_test, cv.COLOR_BGR2GRAY)

            # 这边就是获得图上像素值不为0的点集坐标，为啥是::-1？因为行号是y坐标，列数是x坐标，得倒过来才行啦。
            # x，y是分开的，所以得用dstack把它们拼起来，这个跟torch.cat差不多哦，不明白的话可以看我的上一篇博客~~
            pts = np.dstack(np.where(gray > 0)[::-1]).reshape(-1, 2)

            start_time = time.time()
            vx, vy, x, y = cv.fitLine(pts, cv.DIST_L2, 0, 0.01, 0.01)
            end_time = time.time()
            print("耗时{}秒".format((end_time - start_time)))

            lefty = int((-x * vy / vx) + y)  # 这个就是x=0时，y是多少
            righty = int(((src.shape[1] - x) * vy / vx) + y)  # 这个是x等于图像宽度时，y是多少，参考我上面那个直线方程的图就明白了
            cv.line(src_test, (src.shape[1] - 1, righty), (0, lefty), (0, 255, 0), 1, cv.LINE_AA)
            cv.imshow('src_test', src_test)



def fitline_test():
    global src
    src = np.zeros((500, 800, 3), dtype=np.uint8)
    cv.namedWindow('src', cv.WINDOW_AUTOSIZE)
    cv.imshow('src', src)
    cv.setMouseCallback('src', fitline_callback, None)
    cv.waitKey(0)
    cv.destroyAllWindows()


if __name__ == '__main__':
    fitline_test()

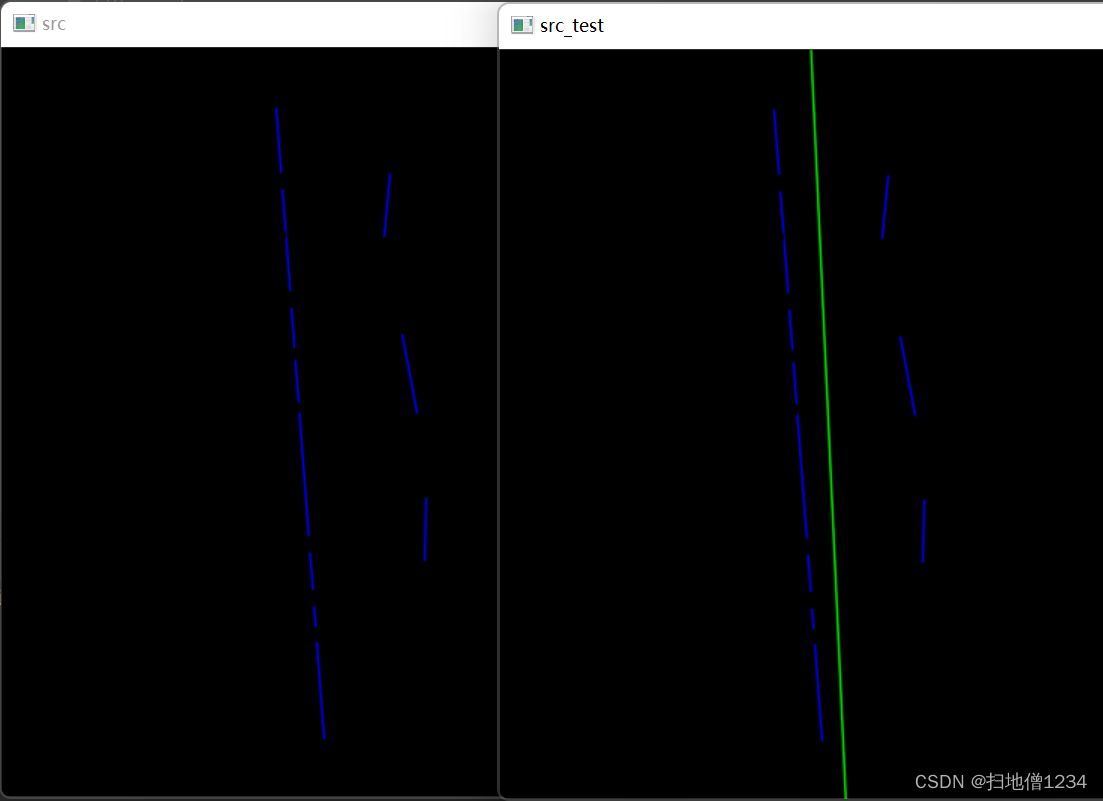

接下来加了一些干扰进去，发现就不行了。

2.那么有什么办法能把那些干扰去掉呢，这里就用一个叫做“随机抽样一致性（RANSAC）”的算法，首先声明一下：这个方法好不好用不敢说，如果有什么更好的方法欢迎在评论区指点。

首先说两个名词：

局内项：即都是在主要的那条直线上的点

局外项：即干扰项，或者说是错误项

假设局内项占总数百分比为w，我一次随机抽选n个点进行拟合，那么n个点都是局内项的概率就是w^n(w的n次方，这里就用^表示次方了)
n个点里至少有一个是局外项的概率（其实就是有局外项的概率啦）即1-w^n

一共尝试k次，即第一次选n个点拟合一下，第二次再选n个点拟合一下，。。。直到第k次，那么这k次都有局外项的概率就是(1-w^n)^k

所以k次里面至少有一次没有局外项的概率就是1-(1-w^n)^k，即置信概率c，稍微有那么一点点绕哈，一步步想就想明白了，这个概论就是我们最终要的概率，我们要求不高，我们就指望这k次里面出现一次都是局内项就行了，这个概率越高，我们的成功率就越高了，所以在实际使用过程中，我们可以把c设高一点，比如设为0.98，即98%

等等，还并没有说完，k次里面出现了一次全是局内项的情况有啥用呢？我们每一次抽选n个点的时候，用它们拟合直线（就用cv.fitline就蛮好），拟合出来之后，剩余的点（就是没抽选的点）都需要计算一下跟这条直线的距离，如果距离大于阈值（设置的阈值，比如2个像素值），那就是局外项，否则就是局内项，统计局内项的个数，这个个数如果越大，那就说明这次选的n个点就越可能都是局内项。所以呢最终我们要的就是局内项最多的那一次的选择。是不是很有道理的样子！

再等下，还有一个问题没解决，就是这个k到底是多少呢，上面说了c=1-(1-w^n)^k，c、n明显是我们自己决定了，比如置信概率c定为0.98，n就选为2（两点就是一条直线了麻），w我们多半不会知道明确的w值，但我们可以估计啊。比如局外项差不多在10分之1，那w就可以估到0.8（求稳），估0.9其实也可以（算起来更快哦），现在只有k一个变量了，那k就可以解了。不过为了说明我们求解的意义，以及实际我们需要的k到底是比这个解大？还是比这个解小？（其实实际需要抽样的次数肯定是大于等于k了），我们还是演算一下。

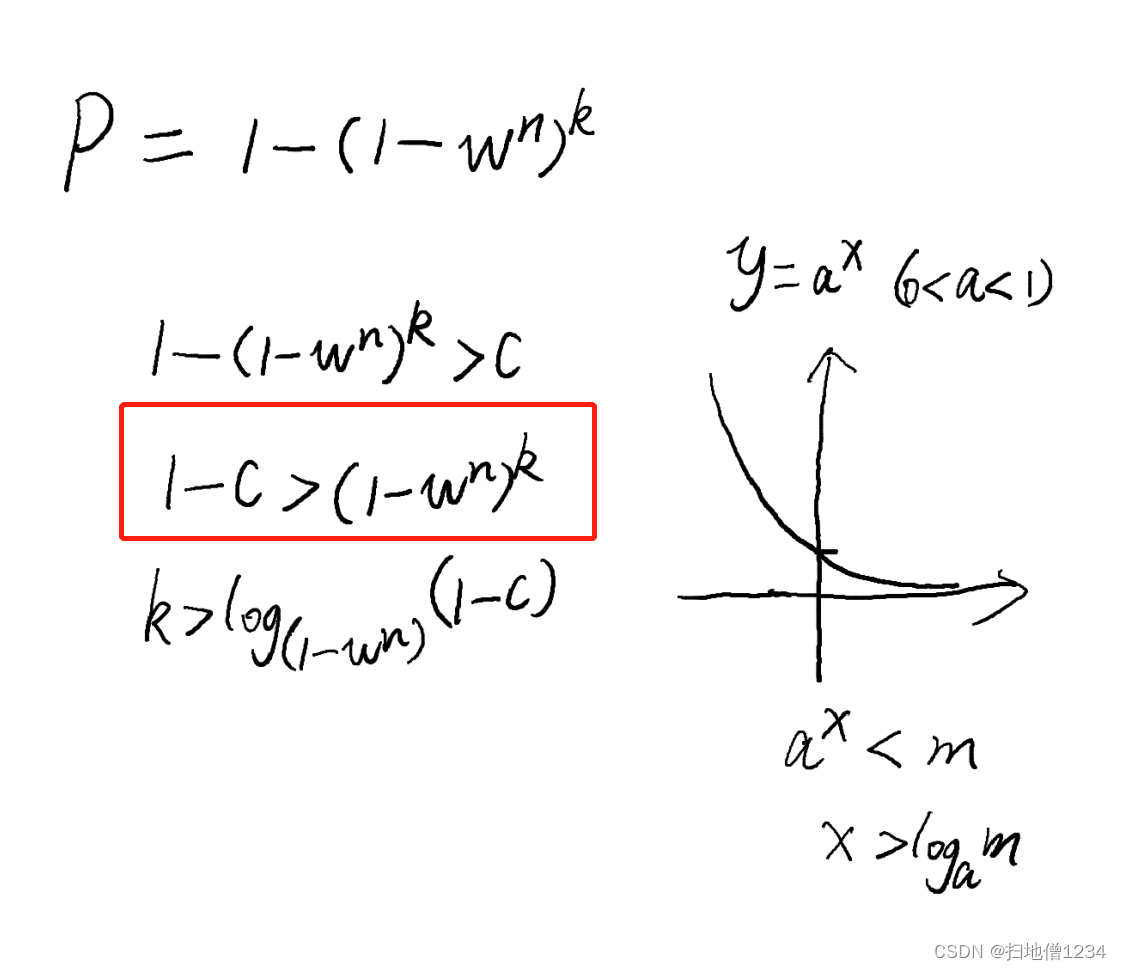

直接上图，P就是至少有一次都是局内项的概率，现在P要大于c，解到红框处时，k到底是大于一个值呢，还是小于一个值呢，看图的右边，底数明显小于1，此指数函数如右图所示，函数值y要小于1-C，x明显是要大于一个值了。

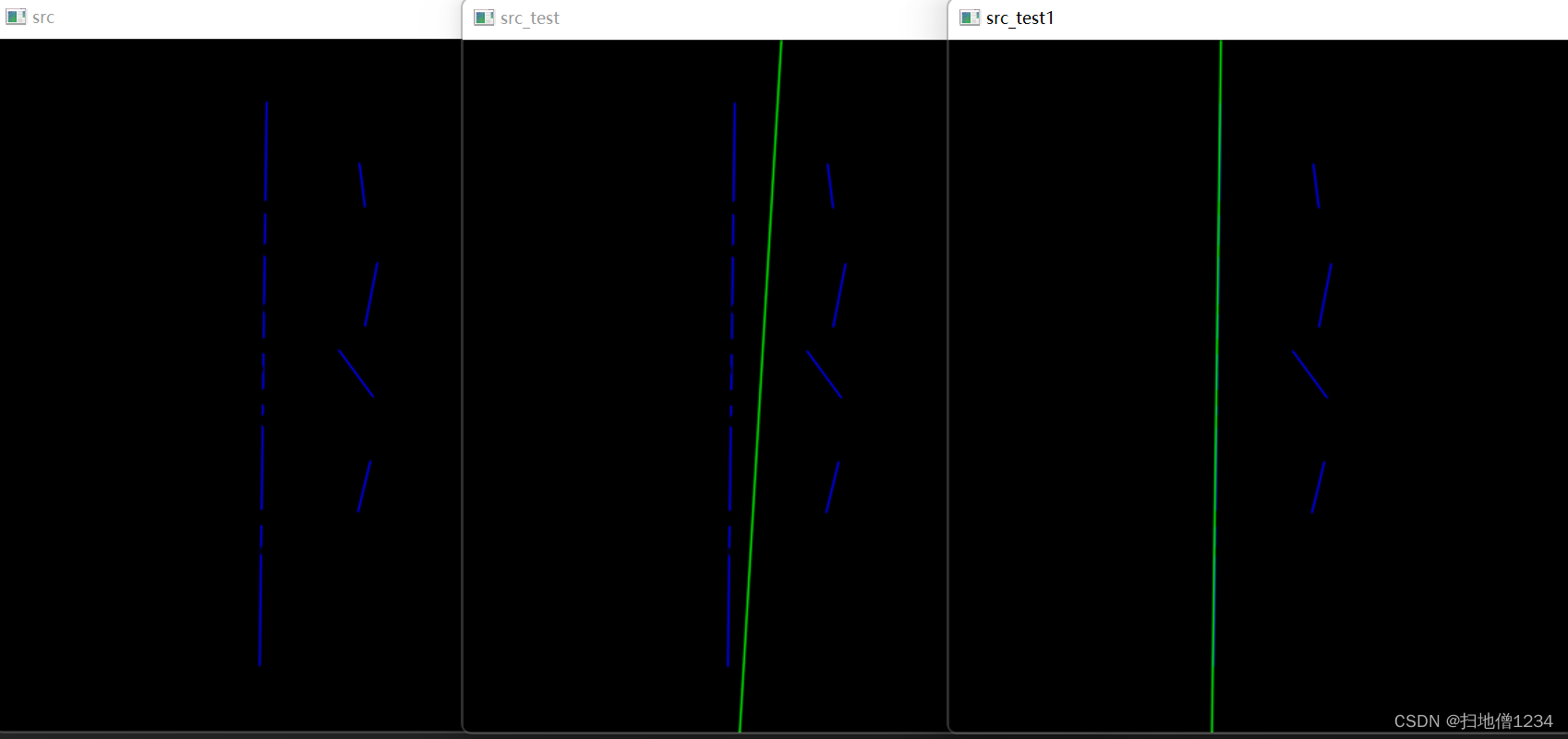

先放一下实验效果，中间就是直接用fitline拟合，右边是用RANSAC算法拟合，效果还不错。

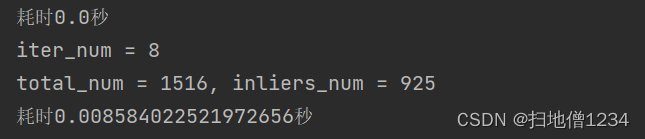

运行时间如下，第一次耗时就是直接用fitline了，第二次耗时是用RANSAC，我设的c是0.98，w是0.6，抽样点数是2，计算出的k(iter_num)是8，并不需要试多少次，所以蛮快的。

声明一下，不同电脑运行速度不一样啊，白天我用的老古董台式机还要0.05秒的样子，看来那CPU是真不行了。

接下来直接上代码，具体实现跟上面说的完成一样，就是试k次，每次计算局内项，最终采用局内项最多的那一次。直接上全部代码，测试代码有更新（把采用ransac的方法加进去了），ransac拟合直线的函数就是fitline_ransac

复制代码

import cv2 as cv
import numpy as np
import math
import time

def get_distance_line_and_p_batch(vx, vy, p0, p1_list):
    """
    求点到直线距离
    :param vx:
    :param vy:
    :param p0: 线上点
    :param p1: 线外点
    :return:
    """
    # print("vx = {}, vy = {}, p0 = {}, p1 = {}".format(vx, vy, p0, p1))
    x0, y0 = p0

B0 = [vy * x0 - vx * y0] * len(p1_list)
    B1 = [vx * p1[0] + vy * p1[1] for p1 in p1_list]

A = np.array([[vy, -vx], [vx, vy]], dtype=np.float32)
    B = np.array([B0, B1], dtype=np.float32)
    ret, X = cv.solve(A, B, flags=cv.DECOMP_LU)
    x2 = X[0, :]
    y2 = X[1, :]

x1 = np.array([p1[0] for p1 in p1_list], dtype=np.float32)
    y1 = np.array([p1[1] for p1 in p1_list], dtype=np.float32)

return ((x2 - x1) ** 2 + (y2 - y1) ** 2) ** 0.5, x2, y2

def fitline_ransac(pts, distance, confidence, correct_rate, fit_use_num=2):
    """
    拟合直线
    :param pts:
    :param distance:
    :param confidence: 置信度
    :param correct_rate: 估计局内项所占比率
    :param fit_use_num: 一次拟合所用点数
    :return:
    """
    iter_num = int(math.log(1 - confidence, 1 - correct_rate ** fit_use_num))
    pts = np.float32(pts)

print("iter_num = {}".format(iter_num))

inliers = None
    inliers_num = 0

for i in range(iter_num):
        tmp_pts = pts[np.random.choice(pts.shape[0], fit_use_num)]
        tmp_vx, tmp_vy, tmp_x, tmp_y = cv.fitLine(tmp_pts, cv.DIST_L2, 0, 0.01, 0.01)
        tmp_vx = tmp_vx[0]
        tmp_vy = tmp_vy[0]
        tmp_x = tmp_x[0]
        tmp_y = tmp_y[0]

tmp_distance, _, _ = get_distance_line_and_p_batch(tmp_vx, tmp_vy, (tmp_x, tmp_y), pts)
        tmp_inliers = np.uint8(tmp_distance <= distance)  # 小于等于阈值的就是局内项
        tmp_inliers_num = np.sum(tmp_inliers)

if inliers_num < tmp_inliers_num:  # 如果当前这次抽样的局内项更大，那就采用当前这一次
            inliers_num = tmp_inliers_num
            inliers = tmp_inliers

# 之前两个点的拟合只是为了排除局外项，再用所有局内项拟合一次，结果更精确
    tmp_pts = pts[inliers > 0]
    vx, vy, x, y = cv.fitLine(tmp_pts, cv.DIST_L2, 0, 0.01, 0.01)

print("total_num = {}, inliers_num = {}".format(pts.shape[0], inliers_num))

return vx, vy, x, y

src = None
xb = None
yb = None
vx = None
vy = None
draw_mode = 0

def fitline_callback(event, x, y, flags, param):
    global xb, yb, src, draw_mode, vx, vy

if xb == x or yb == y:
        return

# 模式0：画直线，模式1：橡皮擦，点一下擦个圆，模式2：直线拟合
    if event == cv.EVENT_MBUTTONDOWN:
        draw_mode += 1
        draw_mode %= 3
        return

start_time = time.time()
            vx, vy, x, y = cv.fitLine(pts, cv.DIST_L2, 0, 0.01, 0.01)
            end_time = time.time()
            print("耗时{}秒".format((end_time - start_time)))

src_test = np.copy(src)

start_time = time.time()
            vx, vy, x, y = fitline_ransac(pts, 2, 0.98, 0.6, 2)
            end_time = time.time()
            print("耗时{}秒".format((end_time - start_time)))

lefty = int((-x * vy / vx) + y)
            righty = int(((src.shape[1] - x) * vy / vx) + y)
            cv.line(src_test, (src.shape[1] - 1, righty), (0, lefty), (0, 255, 0), 1, cv.LINE_AA)
            cv.imshow('src_test1', src_test)

if __name__ == '__main__':
    fitline_test()

1
2
3

4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
import cv2 as cv
import numpy as np
import math
import time


def get_distance_line_and_p_batch(vx, vy, p0, p1_list):
    """
    求点到直线距离
    :param vx:
    :param vy:
    :param p0: 线上点
    :param p1: 线外点
    :return:
    """
    # print("vx = {}, vy = {}, p0 = {}, p1 = {}".format(vx, vy, p0, p1))
    x0, y0 = p0

    B0 = [vy * x0 - vx * y0] * len(p1_list)
    B1 = [vx * p1[0] + vy * p1[1] for p1 in p1_list]

    A = np.array([[vy, -vx], [vx, vy]], dtype=np.float32)
    B = np.array([B0, B1], dtype=np.float32)
    ret, X = cv.solve(A, B, flags=cv.DECOMP_LU)
    x2 = X[0, :]
    y2 = X[1, :]

    x1 = np.array([p1[0] for p1 in p1_list], dtype=np.float32)
    y1 = np.array([p1[1] for p1 in p1_list], dtype=np.float32)

    return ((x2 - x1) ** 2 + (y2 - y1) ** 2) ** 0.5, x2, y2


def fitline_ransac(pts, distance, confidence, correct_rate, fit_use_num=2):
    """
    拟合直线
    :param pts:
    :param distance:
    :param confidence: 置信度
    :param correct_rate: 估计局内项所占比率
    :param fit_use_num: 一次拟合所用点数
    :return:
    """
    iter_num = int(math.log(1 - confidence, 1 - correct_rate ** fit_use_num))
    pts = np.float32(pts)

    print("iter_num = {}".format(iter_num))

    inliers = None
    inliers_num = 0

    for i in range(iter_num):
        tmp_pts = pts[np.random.choice(pts.shape[0], fit_use_num)]
        tmp_vx, tmp_vy, tmp_x, tmp_y = cv.fitLine(tmp_pts, cv.DIST_L2, 0, 0.01, 0.01)
        tmp_vx = tmp_vx[0]
        tmp_vy = tmp_vy[0]
        tmp_x = tmp_x[0]
        tmp_y = tmp_y[0]

        tmp_distance, _, _ = get_distance_line_and_p_batch(tmp_vx, tmp_vy, (tmp_x, tmp_y), pts)
        tmp_inliers = np.uint8(tmp_distance <= distance)  # 小于等于阈值的就是局内项
        tmp_inliers_num = np.sum(tmp_inliers)

        if inliers_num < tmp_inliers_num:  # 如果当前这次抽样的局内项更大，那就采用当前这一次
            inliers_num = tmp_inliers_num
            inliers = tmp_inliers

    # 之前两个点的拟合只是为了排除局外项，再用所有局内项拟合一次，结果更精确
    tmp_pts = pts[inliers > 0]
    vx, vy, x, y = cv.fitLine(tmp_pts, cv.DIST_L2, 0, 0.01, 0.01)

    print("total_num = {}, inliers_num = {}".format(pts.shape[0], inliers_num))

    return vx, vy, x, y


src = None
xb = None
yb = None
vx = None
vy = None
draw_mode = 0


def fitline_callback(event, x, y, flags, param):
    global xb, yb, src, draw_mode, vx, vy

    if xb == x or yb == y:
        return

    # 模式0：画直线，模式1：橡皮擦，点一下擦个圆，模式2：直线拟合
    if event == cv.EVENT_MBUTTONDOWN:
        draw_mode += 1
        draw_mode %= 3
        return

    if draw_mode == 0:
        if event == cv.EVENT_LBUTTONDOWN:
            xb = x
            yb = y
        elif event == cv.EVENT_LBUTTONUP:
            cv.line(src, (xb, yb), (x, y), (255, 0, 0), 1, cv.LINE_AA)
            cv.imshow('src', src)
    elif draw_mode == 1:
        if event == cv.EVENT_LBUTTONDOWN:
            cv.circle(src, (x, y), 5, (0, 0, 0), -1, cv.LINE_AA)
            cv.imshow('src', src)
    elif draw_mode == 2:
        if event == cv.EVENT_LBUTTONDOWN:
            src_test = np.copy(src)
            gray = cv.cvtColor(src_test, cv.COLOR_BGR2GRAY)

            # 这边就是获得图上像素值不为0的点集坐标，为啥是::-1？因为行号是y坐标，列数是x坐标，得倒过来才行啦。
            # x，y是分开的，所以得用dstack把它们拼起来，这个跟torch.cat差不多哦，不明白的话可以看我的上一篇博客~~
            pts = np.dstack(np.where(gray > 0)[::-1]).reshape(-1, 2)

            start_time = time.time()
            vx, vy, x, y = cv.fitLine(pts, cv.DIST_L2, 0, 0.01, 0.01)
            end_time = time.time()
            print("耗时{}秒".format((end_time - start_time)))

            lefty = int((-x * vy / vx) + y)  # 这个就是x=0时，y是多少
            righty = int(((src.shape[1] - x) * vy / vx) + y)  # 这个是x等于图像宽度时，y是多少，参考我上面那个直线方程的图就明白了
            cv.line(src_test, (src.shape[1] - 1, righty), (0, lefty), (0, 255, 0), 1, cv.LINE_AA)
            cv.imshow('src_test', src_test)

            src_test = np.copy(src)

            start_time = time.time()
            vx, vy, x, y = fitline_ransac(pts, 2, 0.98, 0.6, 2)
            end_time = time.time()
            print("耗时{}秒".format((end_time - start_time)))

            lefty = int((-x * vy / vx) + y)
            righty = int(((src.shape[1] - x) * vy / vx) + y)
            cv.line(src_test, (src.shape[1] - 1, righty), (0, lefty), (0, 255, 0), 1, cv.LINE_AA)
            cv.imshow('src_test1', src_test)


def fitline_test():
    global src
    src = np.zeros((500, 800, 3), dtype=np.uint8)
    cv.namedWindow('src', cv.WINDOW_AUTOSIZE)
    cv.imshow('src', src)
    cv.setMouseCallback('src', fitline_callback, None)
    cv.waitKey(0)
    cv.destroyAllWindows()


if __name__ == '__main__':
    fitline_test()

还有一点没有具体说的就是：算局内项局外项的时候不是得算点和直线距离吗，这个怎么算？其实很简单啦，求点到直线的垂线的交点，然后算两点距离就是点线距离啦（不过好像还有更简单的哦，可能直接就能得到点线距离的公式，得研究研究~~）。这里就不详述了，求点线距离的函数先直接给到代码里，即get_distance_line_and_p_batch。如果感兴趣，见听下回分解，单独水一篇“点线距离”
