窗口绘图类控件

在PyQt5中，一般可以通过QPainter、QPen和QBrush这三个类来实现绘图的功能。

QPainter

QPainter类在QWidget上执行绘图操作，它是一个绘制工具，为大部分图形界面提供了高度优化的函数，是QPainter类可以绘制从简单的直线到复杂的饼图。

绘制操作在QWidget.painEvent()中完成，绘制方法必须放在QtGui.QPainter对象的begin()和end()之间。QPainter类在控件或其他绘图设备上执行较低级别的图形绘制功能。

方法

还可以设置画笔风格（PenStyle），这是一个枚举类，可以由QPainter类绘制。

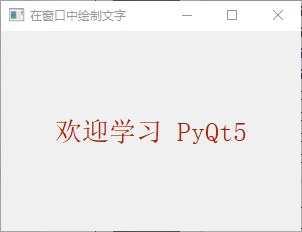

# -*- coding: utf-8 -*-

import sys
from PyQt5.QtWidgets import QApplication, QWidget
from PyQt5.QtGui import QPainter, QColor, QFont
from PyQt5.QtCore import Qt

class Drawing(QWidget):
    def __init__(self, parent = None):
        super(Drawing, self).__init__(parent)
        self.setWindowTitle("在窗口中绘制文字")
        self.resize(300,200)
        self.text = '欢迎学习 PyQt5'

    def paintEvent(self, event):
        painter = QPainter(self)
        painter.begin(self)
        # 自定义绘制方法
        self.drawText(event, painter)
        painter.end()

    def drawText(self, event, qp):
        qp.setPen(QColor(168, 34, 3))
        qp.setFont(QFont('SimSun', 20))
        qp.drawText(event.rect(), Qt.AlignCenter, self.text)

if __name__ == '__main__':
    app = QApplication(sys.argv)
    demo = Drawing()
    demo.show()
    sys.exit(app.exec_())

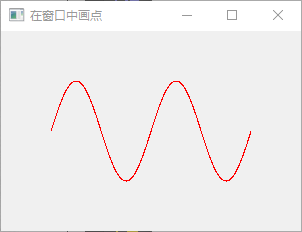

# -*- coding: utf-8 -*-

import sys, math
from PyQt5.QtWidgets import *
from PyQt5.QtGui import *
from PyQt5.QtCore import *

class Drawing(QWidget):
    def __init__(self, parent = None):
        super(Drawing, self).__init__(parent)
        self.resize(300,200)
        self.setWindowTitle("在窗口中画点")

    def paintEvent(self, event):
        qp = QPainter(self)
        qp.begin(self)
        self.drawPoints(qp)
        qp.end()

    def drawPoints(self,qp):
        qp.setPen(Qt.red)
        size = self.size()
        for i in range(1000):
            x = 100 * (-1+2.0 * i /1000) + size.width()/2.0
            y = -50 * math.sin((x-size.width()/2.0)*math.pi /50)+size.height()/2.0
            qp.drawPoint(x ,y)

if __name__ == '__main__':
    app = QApplication(sys.argv)
    demo = Drawing()
    demo.show()
    sys.exit(app.exec_())

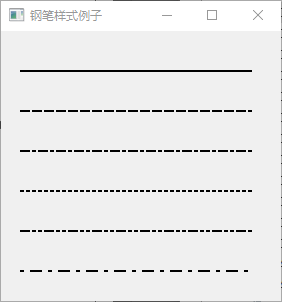

QPen

QPen是一个基本的图形对象，用于绘制直线、曲线或者轮廓画出矩形、椭圆形、多边形以及其他形状。

# -*- coding: utf-8 -*-


import sys
from PyQt5.QtWidgets import *
from PyQt5.QtGui import *
from PyQt5.QtCore import *

class Drawing(QWidget):
    def __init__(self):
        super().__init__()
        self.initUI()

    def initUI(self):
        self.setGeometry(300,300,280,270)
        self.setWindowTitle("钢笔样式例子")
    def paintEvent(self, QPaintEvent):
        qp = QPainter()
        qp.begin(self)
        self.drawLines(qp)
        qp.end()
    def drawLines(self, qp):
        pen = QPen(Qt.black, 2, Qt.SolidLine)

        qp.setPen(pen)
        qp.drawLine(20,40,250,40)

        pen.setStyle(Qt.DashLine)
        qp.setPen(pen)
        qp.drawLine(20,80, 250,80)

        pen.setStyle(Qt.DashDotLine)
        qp.setPen(pen)
        qp.drawLine(20,120,250,120)

        pen.setStyle(Qt.DotLine)
        qp.setPen(pen)
        qp.drawLine(20,160,250,160)

        pen.setStyle(Qt.DashDotDotLine)
        qp.setPen(pen)
        qp.drawLine(20,200,250,200)

        pen.setStyle(Qt.CustomDashLine)
        pen.setDashPattern([1,4,5,4])
        qp.setPen(pen)
        qp.drawLine(20,240,250,240)

if __name__ == '__main__':
    app = QApplication(sys.argv)
    demo = Drawing()
    demo.show()
    sys.exit(app.exec_())

使用Qt.CustomDashLine创建线条样式，然后调用setDashPattern()方法使用数字列表定义样式，数字列表的个数必须是偶数，在本例中数字列表[1,4,5,4]它的个数是4，奇数位代表一段横线，偶数为代表两端横线之间的空余距离。

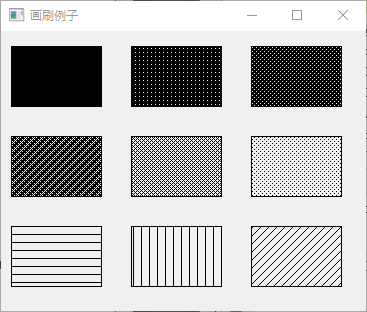

QBrush

QBrush是一个基本的图形对象，用于填充如矩形、椭圆形或多边形等形状。QBrush有三种类型：预定义、过渡和纹理图案。

# -*- coding: utf-8 -*-

import sys
from PyQt5.QtWidgets import *
from PyQt5.QtGui import *
from PyQt5.QtCore import Qt

class Drawing(QWidget):
    def __init__(self):
        super().__init__()
        self.initUI()

    def initUI(self):
        self.setGeometry(300,300,365,280)
        self.setWindowTitle("画刷例子")
        self.show()
    def paintEvent(self, QPaintEvent):
        qp = QPainter()
        qp.begin(self)
        self.drawLines(qp)
        qp.end()

    def drawLines(self,qp):
        brush = QBrush(Qt.SolidPattern)
        qp.setBrush(brush)
        qp.drawRect(10,15,90,60)

        brush = QBrush(Qt.Dense1Pattern)
        qp.setBrush(brush)
        qp.drawRect(130, 15, 90, 60)

        brush = QBrush(Qt.Dense2Pattern)
        qp.setBrush(brush)
        qp.drawRect(250, 15, 90, 60)

        brush = QBrush(Qt.Dense3Pattern)
        qp.setBrush(brush)
        qp.drawRect(10, 105, 90, 60)

        brush = QBrush(Qt.DiagCrossPattern)
        qp.setBrush(brush)
        qp.drawRect(10, 105, 90, 60)

        brush = QBrush(Qt.Dense5Pattern)
        qp.setBrush(brush)
        qp.drawRect(130, 105, 90, 60)

        brush = QBrush(Qt.Dense6Pattern)
        qp.setBrush(brush)
        qp.drawRect(250, 105, 90, 60)

        brush = QBrush(Qt.HorPattern)
        qp.setBrush(brush)
        qp.drawRect(10, 195, 90, 60)

        brush = QBrush(Qt.VerPattern)
        qp.setBrush(brush)
        qp.drawRect(130, 195, 90, 60)

        brush = QBrush(Qt.BDiagPattern)
        qp.setBrush(brush)
        qp.drawRect(250, 195, 90, 60)

if __name__ =='__main__':
    app = QApplication(sys.argv)
    demo = Drawing()
    demo.show()
    sys.exit(app.exec_())

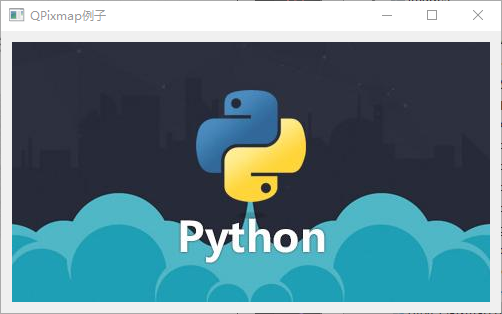

QPixmap

QPixmap类用于绘图设备的图像显示，可以作为一个QPaintDevice对象，也可以加载到一个控件中，通常是标签或者按钮，用于在标签或按钮上显示图像。

QPixmap可以读取的图像文件类型有BMP、GIF、JPG、JPEG、PNG、PBM、PGM、PPM、XBM、XPM等。

常用的方法

# -*- coding: utf-8 -*-


import sys
from PyQt5.QtCore import *
from PyQt5.QtGui import *
from PyQt5.QtWidgets import *

if __name__ == '__main__':
    app = QApplication(sys.argv)
    win = QWidget()
    labl = QLabel()
    labl.setPixmap(QPixmap("./images/python.jpg"))
    vbox = QVBoxLayout()
    vbox.addWidget(labl)
    win.setLayout(vbox)
    win.setWindowTitle("QPixmap例子")
    win.show()
    sys.exit(app.exec_())
