概述
前言
像这种测试的一般方法就是实际测试的数据与数据手册进行对比；

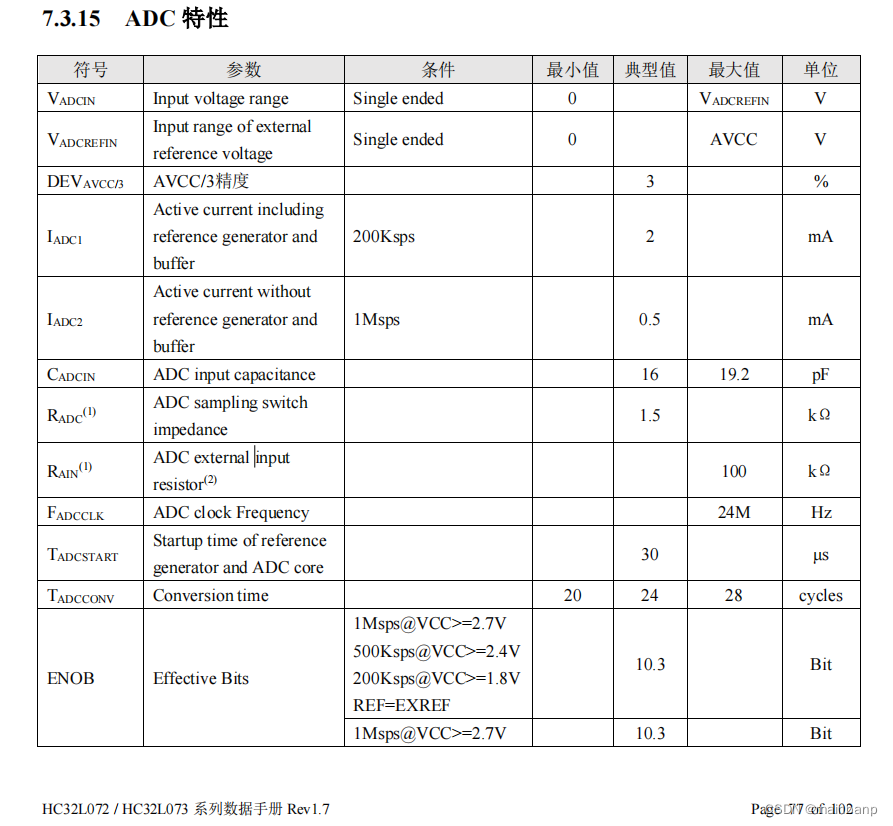

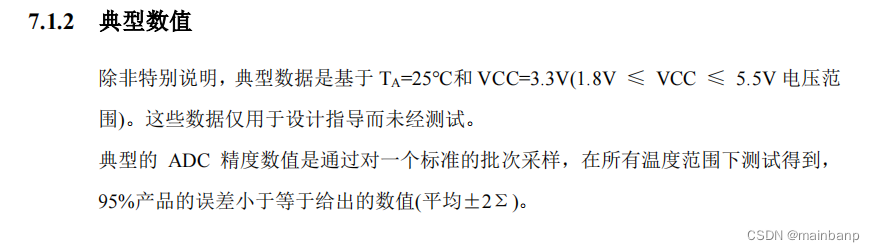

ADC数据手册参数

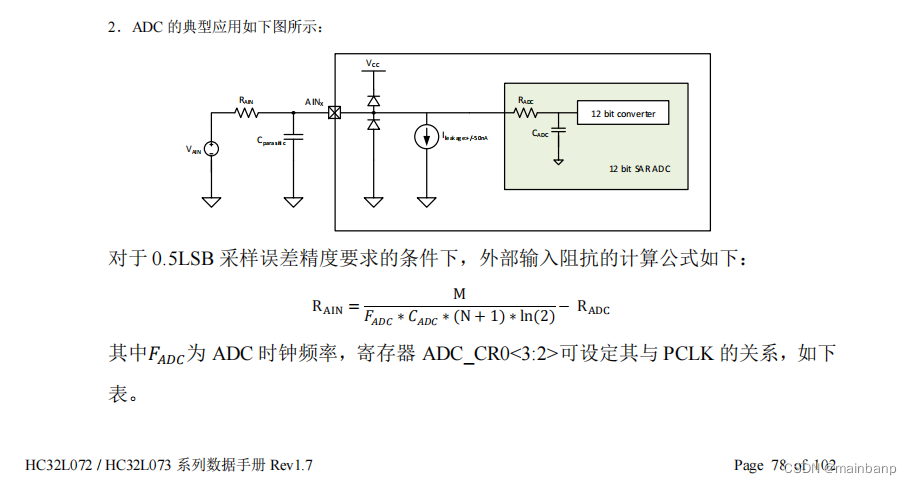

ADC测试连接图
测试数据
1：REF = VCC = 3.3V
0~3.3 取7个测试点，每个测试点采集10个原始数据滤波@62.5Ksps
| 电压值（mV） | 测量值（RAW） |
| 96.9x | 116~117 |
| 596.7 | 734~735 |
| 1196.5 | 1474~1475 |
| 1796.6 | 2212~2213 |
| 2394 | 2951~2952 |
| 2994 | 3689~3690 |
| 3294 | 4058~4059 |
2：REF = internal 2.5V
0~2.5 取7个测试点，每个测试点采集10个原始数据@62.5Ksps
| 电压值（mV） | 测量值（RAW） |
| 96.6 | 157~1587 |
| 496.7 | 816~817 |
| 996.5 | 1637~1638 |
| 1496.5 | 2459~2460 |
| 1996.0 | 3280~3281 |
| 2294 | 3772~3773 |
| 2494 | 4095 |
测试结论
ADC稳定度 上面的测试结果是±1LSB，应该是因为电源波动/干扰的原因；
手册±0.5LSB应该没问题；
