概述

新能源汽车（EV/HEV）整车控制器（VCU）是新能源汽车的核心控制部件，VCU控制技术水平直接影响着整车的动力性、安全性及经济性。作为国家重点发展的技术方向，近年来随着我国大力发展新能源汽车及新能源汽车市场不断扩大，市场对于新能源汽车整车控制系统的开发、测试与产业化的要求更为紧迫和严格。

VCU是新能源汽车的核心部件，VCU控制器的性能直接影响整车的动力性、安全性及经济性。VCU-HIL仿真测试系统可以有效解决VCU测试阶段的各项需求。HIL(Hardware-in-the-Loop)硬件在环测试系统是以实时处理器中运行的实时仿真模型来模拟受控对象的运行状态，通过I/O接口与被测电控系统连接，对被测VCU控制器进行全方面的、系统的测试。通过HIL测试系统将VCU控制器与实时系统构成一个虚拟的控制器测试环境，通过测试工具及相应的测试用例实现整车VCU控制器各种功能及工况的测试，也可以模拟各种硬件故障，最后生成测试报告

系统组成

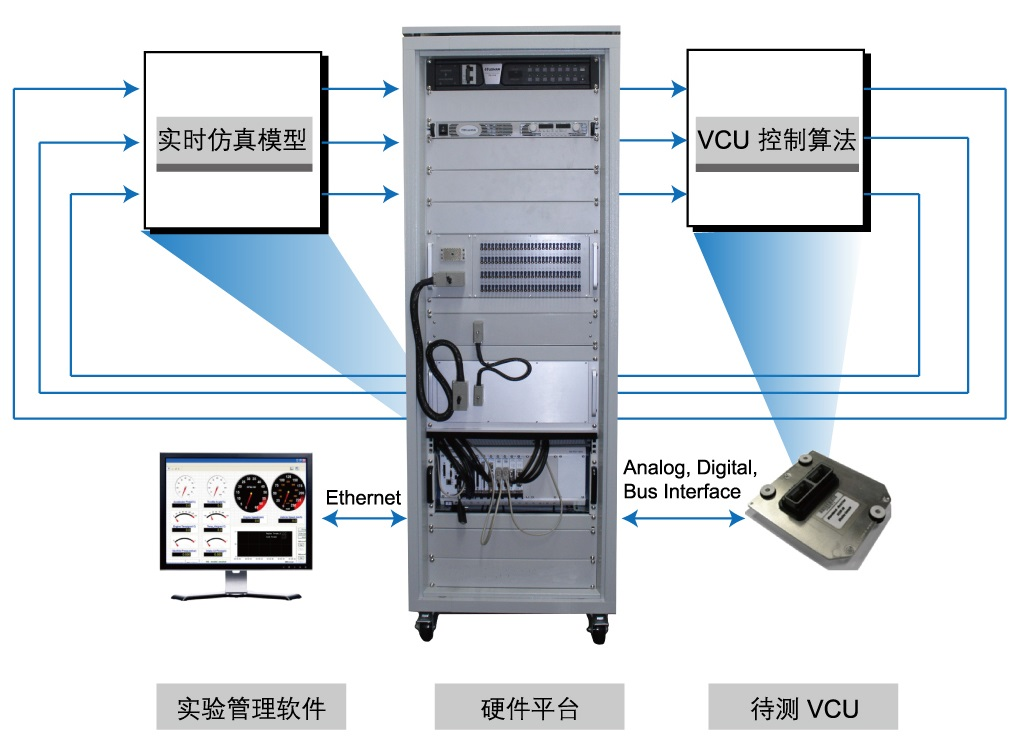

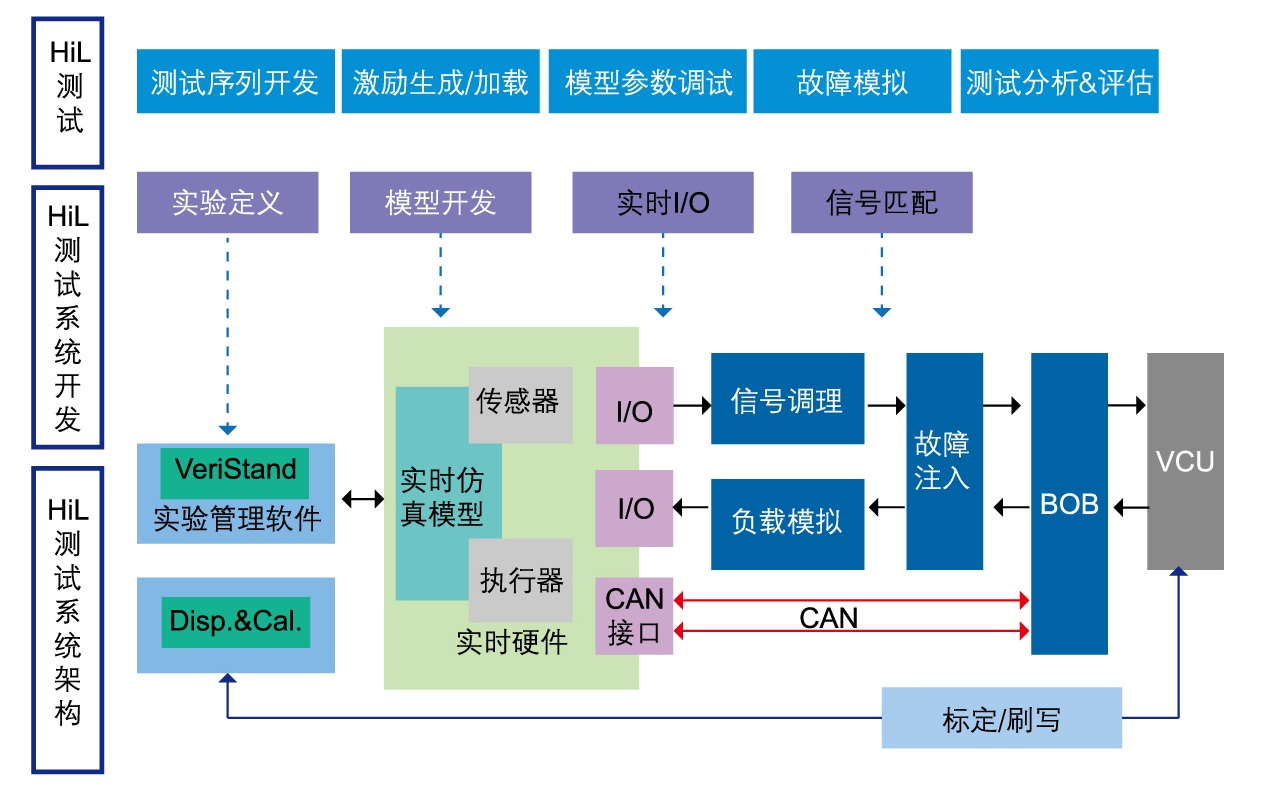

VCU硬件在环（HiL）仿真测试系统主要由硬件平台、管理软件和仿真模型组成。硬件平台是基于NI开放的模块硬件，升级和扩展方便，管理软件VeriStand采用基于配置软件环境，具有高度的兼容性，仿真模型是基于常用建模软件环境，采用模块化的架构，可根据需求灵活配置组合。
