概述

1、问题描述

初次上电时候，VO输出到HDMI显示屏上，通道1-6视频大约持续3分钟没有图像输入，而7-8通道开机都有视频，况且是偶现。

2、问题原因

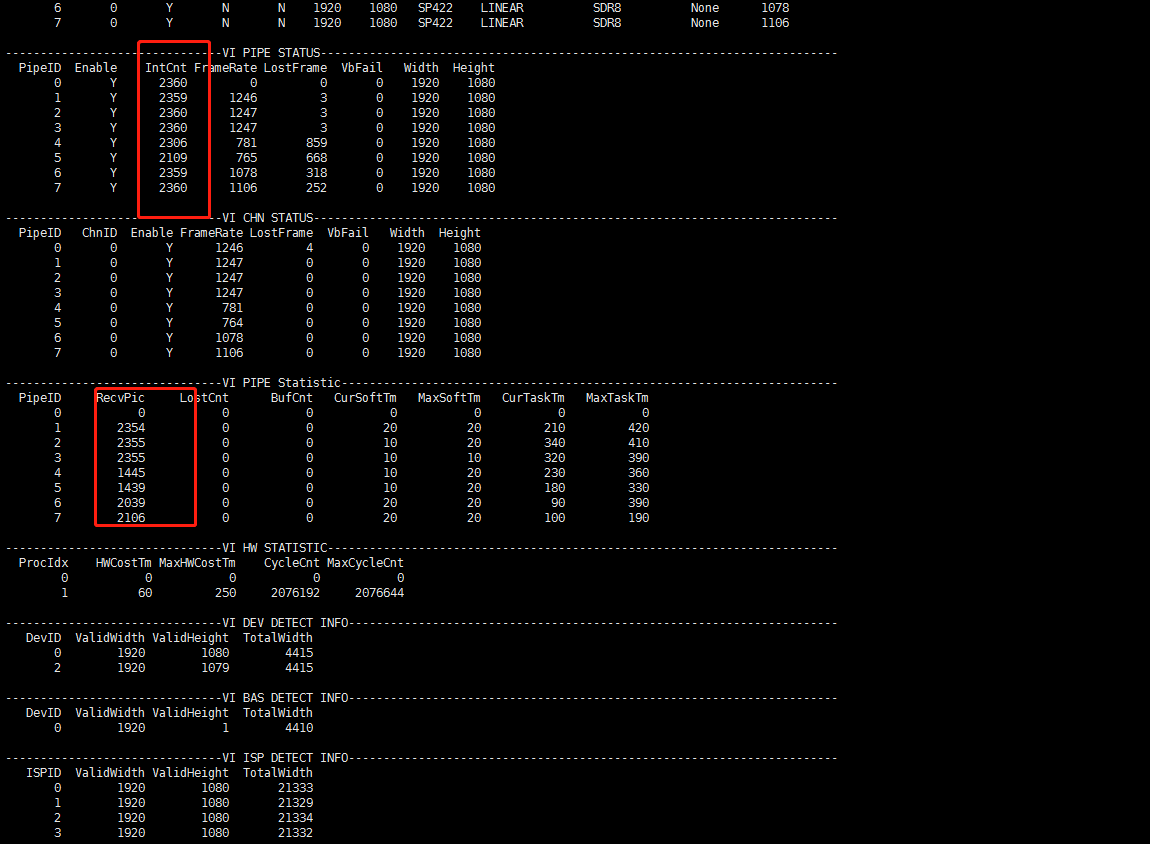

首先从软件排查，通过/proc/umap/vi,可以看出有中断，说明摄像头--->AD-->MIPI是通路的,软件设置没有问题。1-6通道和7-8通道唯一区别，前者是12V供电，后者是5V供电，使能管脚各自独立。

其次，排查摄像头是不是供电问题，开机时候车辆7-8通道，5V正常，1-6通道电压为0，原来是没有上电导致，可是过了几分钟之后怎么又上电了呢？

最后，通过查看12V电源使能管脚SPI1_SDO/SPI1_3WIRE_DATA/I2C1_SDA/GPIO3_5, 通过查看复用寄存器0x1f000080，寄存器值为0x14F3，设置成I2C1_SDA啦，这样GPIO3_5 输出管脚就不起作用了，EN管脚不能使能，12V CAM摄像头无法正常工作。
