概述
尺寸：80*80mm
一，芯片参数
1. 处理器内核
＊ 双核ARM Cortex A73 @1.6GHz，32KB I-cache, 64KB D-Cache/512KB L2 cache
＊ 双核ARM Cortex A53 @1.2GHz，32KB I-cache, 32KB D-Cache/256KB L2 cache
＊ 单核ARM Cortex A53 @1.2GHz，32KB I-cache, 32KB D-Cache/128KB L2 cache
＊ 支持Neon加速，集成FPU处理单元
2. 处理器内核
＊ 双核ARM Mali G71@900MHz，256KB cache
＊ 支持OpenCL 1.1/1.2/2.0
＊ 支持OpenGL ES 3.0/3.1/3.2
- Sensor Hub
＊ 集成ARM Cortex M7@192 MHz
＊ 集成PMC电源控制单元，PMC只支持外部复位
＊ 支持内部POR
＊ 支持通用外设IP（UART/SPI/I2C/PWM/GPIO/LSADC)
＊ 支持2通道LSADC，7个UART接口，8个PWM接口
- 视频编码
＊ H.264 BP/MP/HP
＊ H.265 Main Profile/Main 10 Profile
＊ H.264/H.265支持I/P/B 帧encoding mode
＊ 支持MJPEG/JPEG Baseline
＊ H.264编码可支持最大分辨率为8192 x 8640 Pixel
＊ H.265编码可支持最大分辨率为16384 x 8640 Pixel
＊ H.264/H.265多码流实时编码能力：
− 7680 x 4320@30fps+1080P@30fps+7680 x 4320@2fps抓拍
＊ 支持最大JPEG抓拍性能7680 x 4320@15fps
＊ 支持CBR/ VBR/AVBR/FIXQP/ QPMAP五种码率控制模式
＊ 输出码率最大值到200 Mbps
＊ 支持8个感兴趣区域（ROI）编码
- 视频解码
＊支持H.264 BP/MP/HP
＊支持H.265 Main Profile/Main 10 Profile
＊ 支持MJPEG/JPEG Baseline
＊最高支持到H.264/H.2657680 x 4320@30fps或 H.264/H.265 3840 x 2160@120fps
＊最高支持到7680 x 4320@15fps JPEG解码
- 智能视频处理
＊提供视觉计算处理能力
＊四核DSP@700MHz，32K I-Cache /32K IRAM/512KB DRAM
＊双核NNIE@840MHz神经网络加速引擎
＊内置双目深度检测单元
- 视频与图像处理
＊支持视频、图形输出抗闪烁处理
＊支持视频1/15.5~16x缩放功能
＊支持多大6路视频360°/720°全景拼接
＊支持图形1/15.5~16x缩放功能
＊8个区域的编码前处理OSD叠加
＊2层（视频层、图形层）视频图形叠加
- ISP
＊支持两路独立ISP处理，ISP支持时分处理多路sensor输入视频
＊支持3A（AE/AWB/AF）功能，3A的控制用户可调节
＊支持去固定模式噪声（FPN）
＊支持强光抑制、背光补偿、Gamma、色彩增强
＊支持坏点校正、去噪、6-Dof数字防抖
＊支持3D去噪、图像增强、动态对比度增强处理功能
＊支持去雾
＊支持镜头畸变校正，支持鱼眼矫正
＊支持图像90度/270度旋转
＊支持图像Mirror、Flip
＊支持HDR10
＊支持BT.2020广色域
＊支持Sensor Built-In WDR、4F/3F/2F - Frame base/Line base WDR和 Local Tone Mapping
＊提供PC端ISP tuning tools
- 音频编解码
＊通过软件实现多协议语音编解码
＊支持G.711/G.726/AAC/等音频编码格式
＊支持音频3A（AEC/ANR/ALC）处理
- 安全引擎
＊硬件实现AES/DES/3DES三种加解密算法
＊硬件实现RSA1024/2048/3072/4096签名校验算法
＊ 硬件实现HASH防篡改算法，支持HASH的SHA1/224/256/384/512、
HMAC_SHA1/224/256/384/512 算法
＊内部集成32KBit OTP存储空间和硬件随机数发生器
- 视频接口
＊输入
− 支持8路sensor输入
− 最大分辨率支持到32M(7680 x 4320)或者36M(6000 x 6000)
− 支持8/10/12/14 Bit RGB Bayer DC时序视频输入，时钟频率最高150MHz
− 支持BT.601、BT.656、BT.1120视频输入接口
−Sensor串行输入最大支持到16xLane MIPI/LVDS/Sub-LVDS/HiSPi/ SLVS-EC接口
− Sensor串行输入支持最大8路视频输入，支持
1xl6Lane/2x8Lane/4x4Lane/2x4Lane+4x2Lane/8x2Lane等多种工作模式
− 兼容多种Sensor并行/差分接口电气特性
− 提供可编程Sensor时钟输出
＊输出
− 支持HDMI2.0，最大支持4K@60fps输出
− 支持6/8/16/24bitRGB数字LCD输出，最高分辨率支持到1920x 1080@60fps输出
− 支持4xLaneMIPI DSI输出，最高频率支持到2.5Gbps/Lane
- 音频接口
＊ 集成Audio codec，支持16bit语音输入和输出
＊ 支持I2S接口，支持对接外部Audio codec
＊支持双声道Mic差分输入，降低底噪
- 外围接口
＊支持POR
＊支持外部复位输入
＊支持内部RTC
＊集成2通道LSADC
＊5个UART接口
＊IR接口、I^2C接口、SSP主接口、GPIO接口
＊集成2个GMAC，支持RGMII/RMII接口
＊2个PWM接口
＊2个SD3.0/SDI03.0接口，1个SD2.0
＊2个USB3.0/USB2.0 Host/Device接口
＊2xlane PCIe2.0 RC/EP模式
- 外部存储器接口
＊ DDR4/LPDDR4接□
− 支持64bitDDR4
− 支持2x32bitLPDDR4
− 最大容量支持8GB
＊ SPI Nor Flash接口
− 支持1、2、4线模式
− 支持3Byte、4Byte地址模式
− 最大容量支持32MB
＊ SPI Nand Flash接口
− 最大容量支持512MB
＊NAND Flash接口
− 8bit数据位宽
− 支持SLC、MLC
− 4、8、16、24、40、64 Bit ECC
＊支持eMMC5.1接口
− 最大容量支持2TB
＊支持UFS2.1接口
− 最大容量支持512GB
＊可选择从SPI Nor Flash、SPI Nand Flash或 NAND Flash启动
＊支持从eMMC、UFS启动
- SDK
＊支持Linux SMP
＊支持Linux + Huawei LiteOS双系统AMP
＊提供高性能的H.265解码库
- 芯片物理规格
＊ 功耗
− 3W典型功耗(4K120)
− 支持多级省电模式
＊ 工作电压
− 内核电压为0.8V
− IO电压为1.8V
− DDR4 SDRAM接口电压为1.2V
− LPDDR4接口电压为1.1V
＊ 封装形式
− RoHS，TFBGA
− 管脚间距：0.65mm
− 25mmx 25mm封装大小
二，物理参数

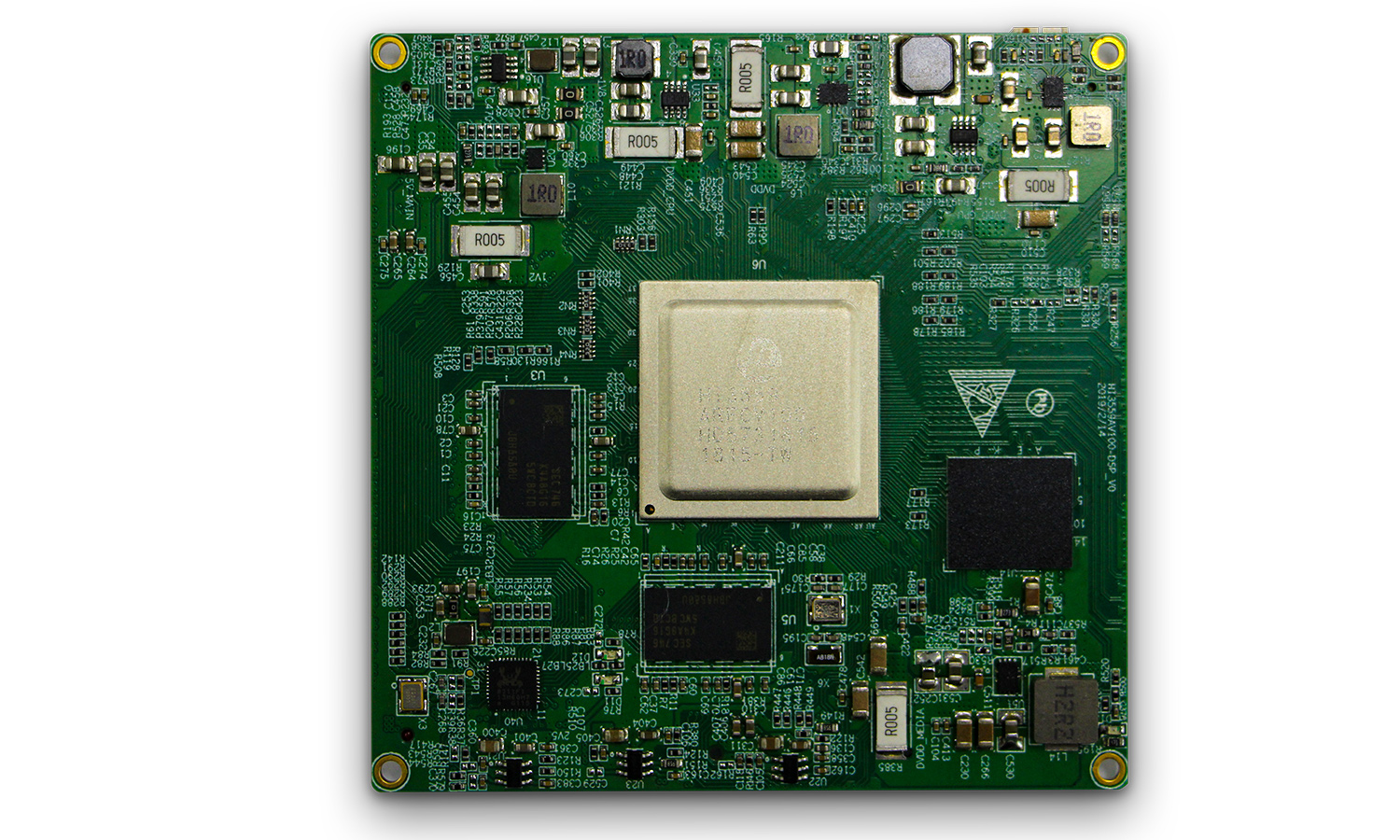

1. 核心板
＊ 尺寸：80mm x 80mm
＊ 32Gb DDR4
＊ 256Mb Nor Flash
＊ 64GB EMMC5.1
2. 底板
＊ 尺寸：145mm x 97mm
三，预留接口

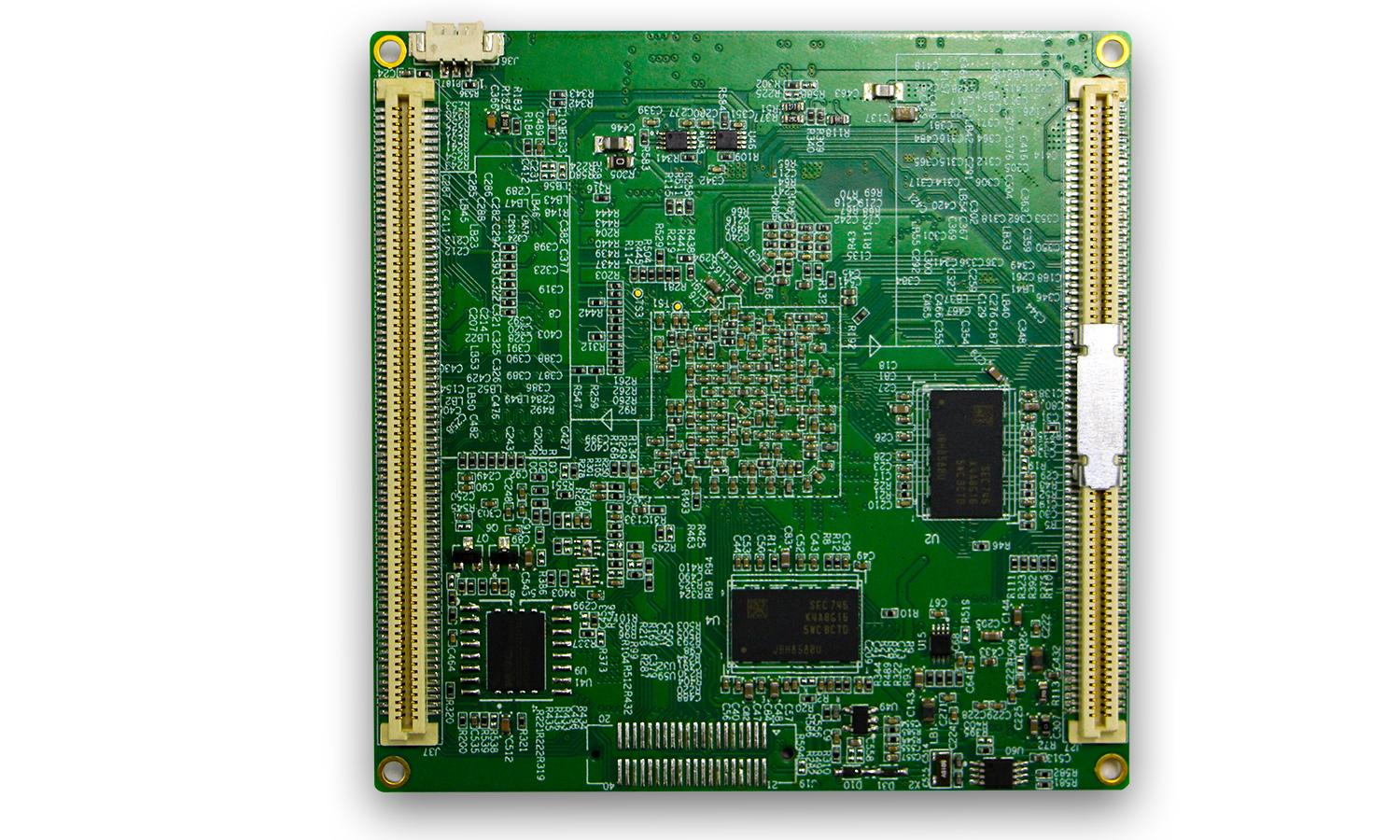

1. 核心板接口
＊ 底板接口（160pin）*2
＊ 调试串口*1
- 底板接口
＊ 对接核心板接口（160pin*2）*1
＊ 12V DC 供电接口*1
＊ 复位按钮*1
＊ 电源LED指示灯*1
＊ HDMI 输出接口*1
＊ 千兆网络RJ45接口*1
＊ 音频输入接口*2
＊ 音频输出接口*1
＊ USB3.0接口*1
＊ USB2.0接口（4pin）*1
＊ SD接口*2
＊ LCD触摸屏接口（40pin+6pin）*1
＊ 调试串口*1
＊ PCIE扩展接口（20pin）*1
＊ I2S扩展接口（10pin）*1
＊ sensor接口（4lane*4+8lane*2+16lane*1）*7
＊ Micro SIM卡插槽*1
＊ PCI-E 4G模块接口*1
＊ 板载RTL8192 WIFI模块（可选8188EUS）*1
四，接口线路图

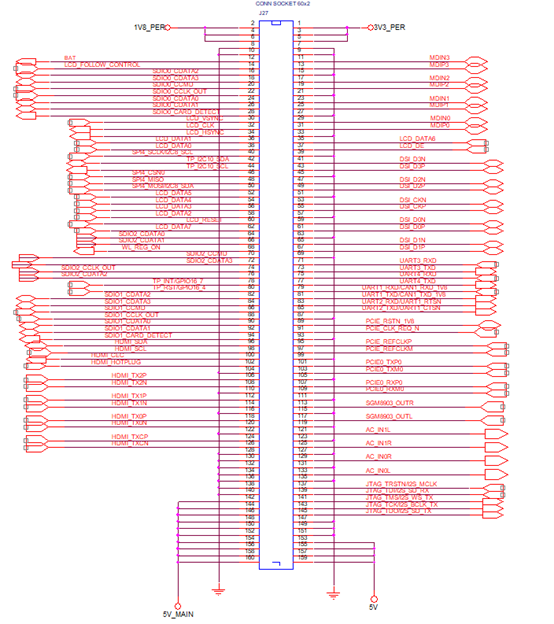

＊ 核心板接口（160pin所有对外接口）J27
＊ 核心板接口（160pin所有对外接口）J37
