概述
摄像头常用接口：
- USB是串行通用串行总线（Universal Serial Bus）的简称，电脑摄像头接口是USB接口，
- MIPI

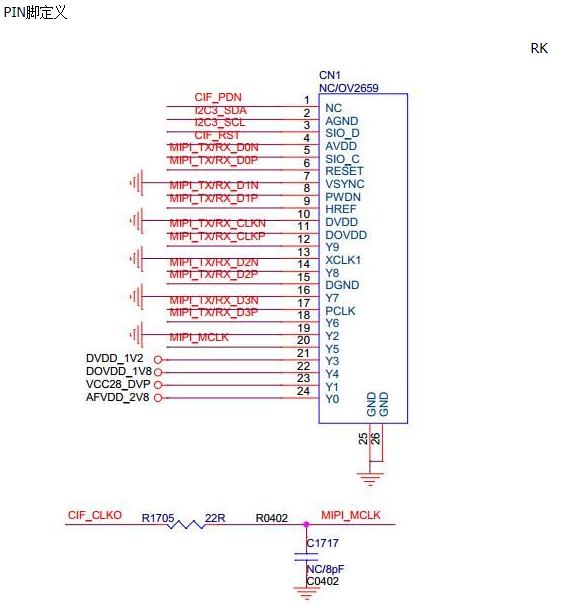

MIPI是移动行业处理器接口（Mobile Industry Processor Interface），智能手机上的摄像头是MIPI接口，MIPI总线速率lvds接口耦合，走线必须差分等长，并且需要保护，故对PCB走线以及阻抗控制要求高一点（一般来讲差分阻抗要求在85欧姆~125欧姆之间）。MIPI接口比DVP的接口信号线少，由于是低压差分信号，产生的干扰小，抗干扰能力也强。800W及以上都采用MIPI接口。
- DVP

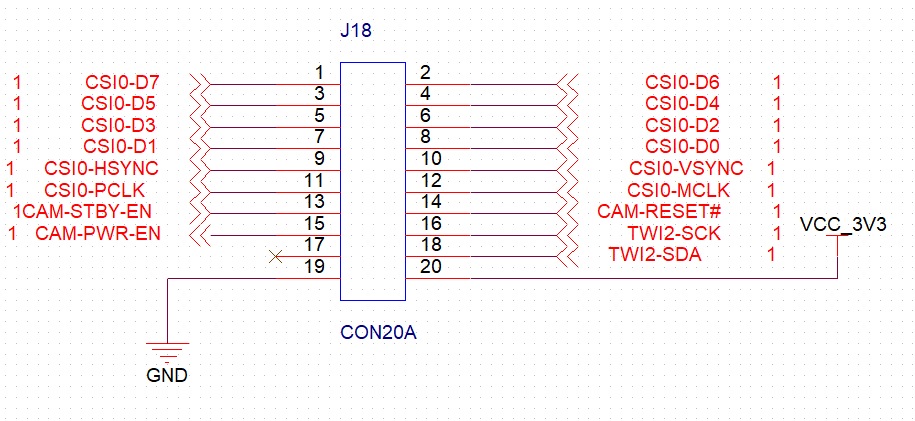

DVP是数字视频端口（digital video port）的简称，CSI是相机串行接口（CMOS Sensor Interface）的简称。DVP总线PCLK极限约在96M左右，而且走线长度不能过长，所有DVP最大速率最好控制在72M以下，PCB layout较容易画；DVP是并口，需要PCLK、VSYNC、HSYNC、D[0：11]——可以是8/10/12bit数据，具体情况要看ISP或baseband是否支持；DVP接口在信号完整性方面受限制，速率也受限制，500W以下用DVP
