一、典型基础入门，小试牛刀 ：

2.按键控制蜂鸣器输出PWM波，发出不同频率响声

       谈起蜂鸣器，大家都不会陌生，在嵌入式领域应用也非常广泛，比如仪器仪表、工控设备当中都离不开蜂鸣器的身影，在轻触触摸屏来进行机器操作的时候，蜂鸣器的响声不同则可以用于标记机器的当前状态：正常使用、报警、异常等等。

       那么如何才能做到准确地控制蜂鸣器发出不同的响声呢，使得其有时低沉，有时清脆，有时尖锐，而本身蜂鸣器只有一个IO口是连接到FPGA芯片上的，那么这里就需要引入PWM的概念。 PWM即脉冲宽度调制，PWM的输出只有高电平1与低电平0。PWM不停的重复输出周期为T，其中高电平1时间为t的脉冲，t/T是它的占空比，图1即为PWM信号的总体示意图。

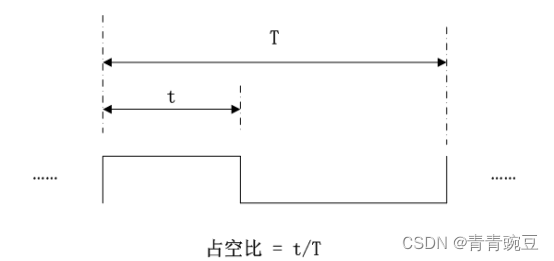

图1 PWM占空比的示意图

       我们需要首先定义输出周期T的时间，比如在这里选取是100ms，然后结合开发板的电路如图2所示，可以很清楚地看到蜂鸣器高电平表示响，而低电平表示不响，同样是100ms的时钟周期，按下1-4号按键分别把同一个周期低电平的占空比调整为20%、40%、60%、80%，如图3所示是蜂鸣器占空比发声的示意图。

图2 豌豆开发板Artix7上蜂鸣器电路

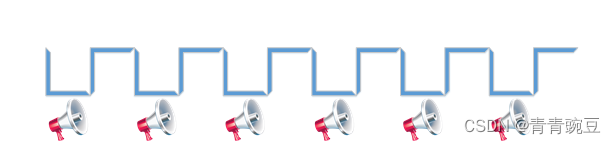

图3 蜂鸣器占空比PWM发声示意图

       如图4所示，在把key_scan模块产生的key_value和key_vld信号例化到顶层模块即可，通过key_value和key_vld再对PWM进行周期赋值操作，key_scan模块在上一个例程当中已经详细介绍，在此不赘述了。

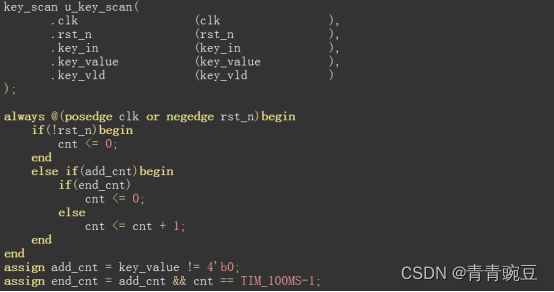

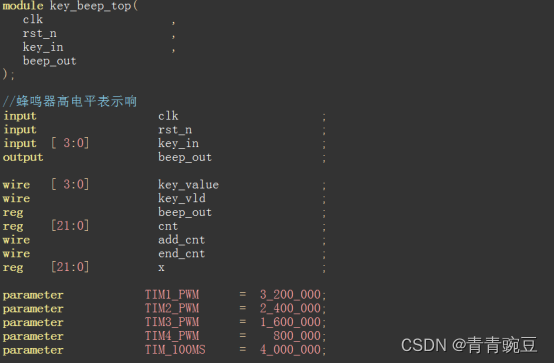

图4 按键控制蜂鸣器顶层文件的例化

源工程代码下载链接：

链接：https://pan.baidu.com/s/191h0SHXMNy9RGy0el72lyg
提取码：8whz
