在我这里没有太多的理论废话，主要给大家把串口的寄存器、重要参数、怎么用代码实现的操作发出来，供大家参考一些，当然，自己能力有限，如有纰漏，敬请指正。

还有就不知道单片机是啥、串口理论、定时器理论、中断理论的不建议看我这篇文章，要不然得骂我，这篇文章主要给那些用串口设计小东西，可以过来瞅瞅。

还有就是自己在实践过程中遇到许多的问题，这里我直接写出来解决方法，应该可以解决大部分串口问题。

串口接线

主要两根线：Rx，Tx，外设和单片机进行串口通信时，单片机Rx要和外设Tx相连，单片机Tx和外设Rx相连，这个相对于的一种规定，必须这样连。

寄存器

讲寄存器之前串口有个主要参数就是波特率，波特率就是串口传输数据的速度，波特率越大，传输数据速度也越快，但是因为51单片机自身硬件原因，波特率不能太大，一般情况下都是9600，这个波特率由定时器1产生。

串口寄存器有好几个，但是有一部分都用不到，这里就贴出来两个最常用的，也是必须的。

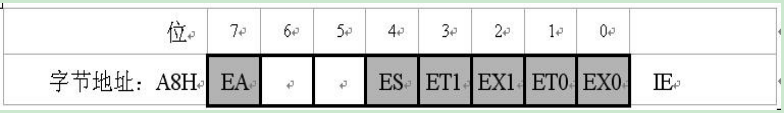

中断允许控制寄存器（IE）

ET0和ET1:这两个是控制定时器中断的开关，因为我们用到定时器来产生波特率，所以让ET1=1，打开定时器中断，则定时器0没有用到，就关闭它，ET0=0;

ES:串行口中断允许位；就是串口发送过来一个数据，产生中断，这个置1（让ES=1），也就是打开它，就会允许中断，直接接收数据；

EA :总中断，也必须置1，这是中断系统的总开关，它必须打开，也就是置1；

其余的用不到全部关闭（置0）；

这个寄存器控制串口中断的，当外设发送给单片机数据的时候，就会产生一个中断信号，这个时候单片机就知道了有数据过来，中断允许之后，然后就会放下正在执行的数据，来接收来自外界发送的数据，当然，这个速度是非常快的，快到肉眼看不出来。

串口控制寄存器（SCON）

REN:允许/禁止串行接收控制位。即REN=1为允许串行接收状态，可启动串行接收器Rx，开始接收信息。即REN=0，则禁止接收。

RI: 接收中请求标志位。在方式0，当串行接收到第8位结束时由内部硬件自动置位RI=1，
向主机请求中断，响应中断后必须用软件复位，即RI=0。在其他方式中，串行接收到停止位的中间时刻由内部硬件置位，即RI=1，必须由软件复位，即RI=0。(软件的也是在代码里面写出来)

TI: 发送中断请求标志位。在方式0，当串行发送数据第8位结束时，由内部硬件自动置位，
即TI=1，向主机请求中断，响应中断后必须用软件复位，即TI=0。在其他方式中，则在停止位开始发送时由内部硬件置位，必须用软件复位。

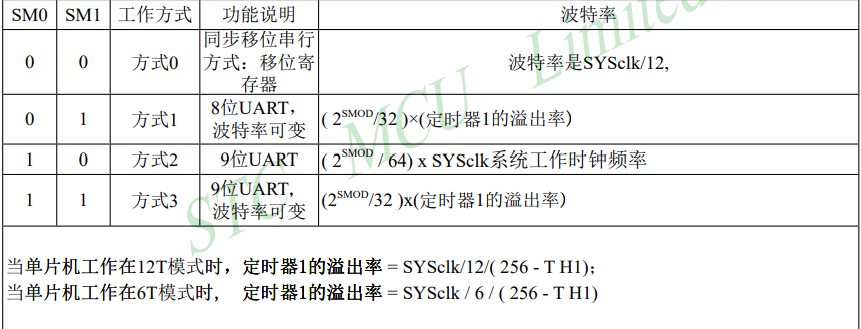

SM1，SM0：是控制串口的工作方式，一般情况下都是工作方式1；

其余都用不到了置0就可以了；

上面寄存器困难有点难理解可以在代码里面理解，代码里面有各种注解

直接上代码

第一个是串口文件，我利用的是函数封装

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
#include "uart.h"


/*串口通信工作方式1，由定时器1产生波特率，定时器0不能产生波特率，晶振11.0592*/
void T1_init()  //串口初始化
{
	TMOD|=0x20;   //定时器1工作方式2
	PCON=0;       //波特率加倍
	SCON=0x50;    //工作方式1
	TH1=0xfd;     //八位自动重装载，波特率9600
	TL1=0xfd;

	ES=1;  //打开串口中断
	EA=1;  //打开总中断
	TR1=1; //打开定时器（这是另外一个定时器，因为这是定时器有关定时器，就没有粘出来）
}

//发送一个字节（八位）
void Send_byte(u8 cha)
{
	SBUF=cha;
	while(TI==0);
	TI=0;
}


//发送字符串函数（多个八位）
void Send_string(u8 *table)
{
	while(*table!='')
	{
		Send_byte(*table);
		table++;
	}
}

串口头文件

复制代码

1
2
3
4
5
6
7
8
9
10
11
#ifndef __uart_H__
#define __uart_H__


#include "main.h"

void T1_init();
void Send_byte(u8 cha);
void Send_string(u8 *table);

#endif

主程序，向外设发送520.1314

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
#include "main.h"
#include "uart.h"

u8 dat[10];
u16 i=0;

void main()
{
	T1_init();
	Send_string("520.1314");
	while(1);
}

void T1_timer() interrupt 4//串口中断
{
	if(RI)  //如果接收到数据，RI=1，还会产生中断，
	{
		RI=0;//手动清除标志位，RI
		dat[i++]=SBUF;//把接收到的数据储存在dat数组中，中断一次提取一次
	}
}

主程序头文件

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
#ifndef __main_H__
#define __main_H__


#include <REGX52.H>
#include <intrins.H>

#define u16 unsigned int
#define u8 unsigned char


#endif

此代码是单片机向外设发送520.1314；利用串口调试助手，可以轻松看到；

演示效果

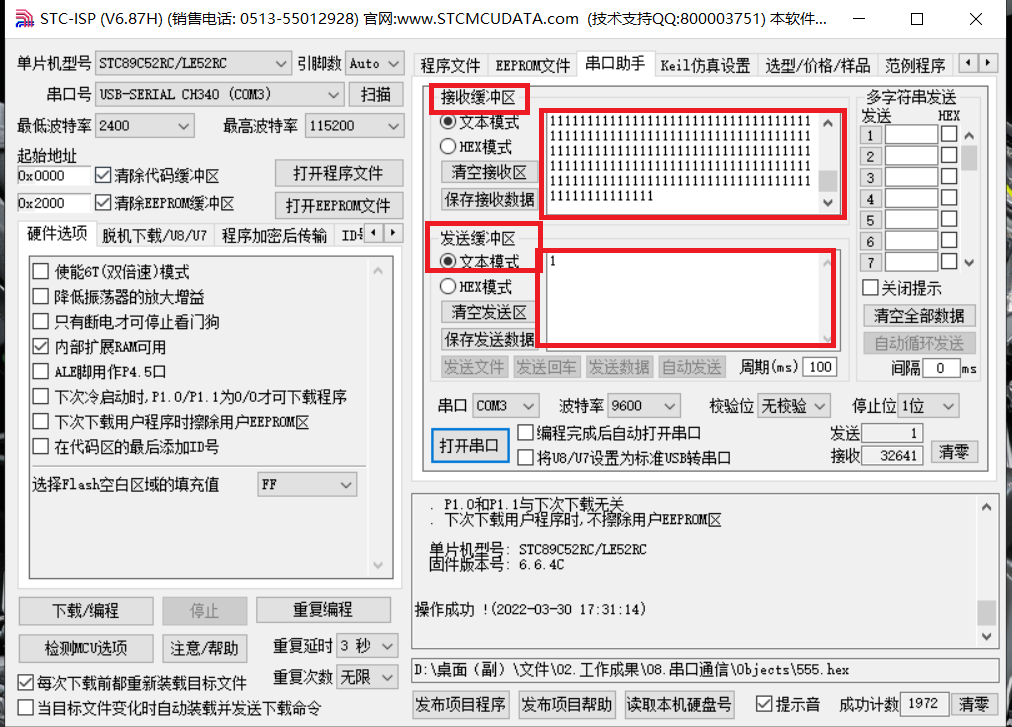

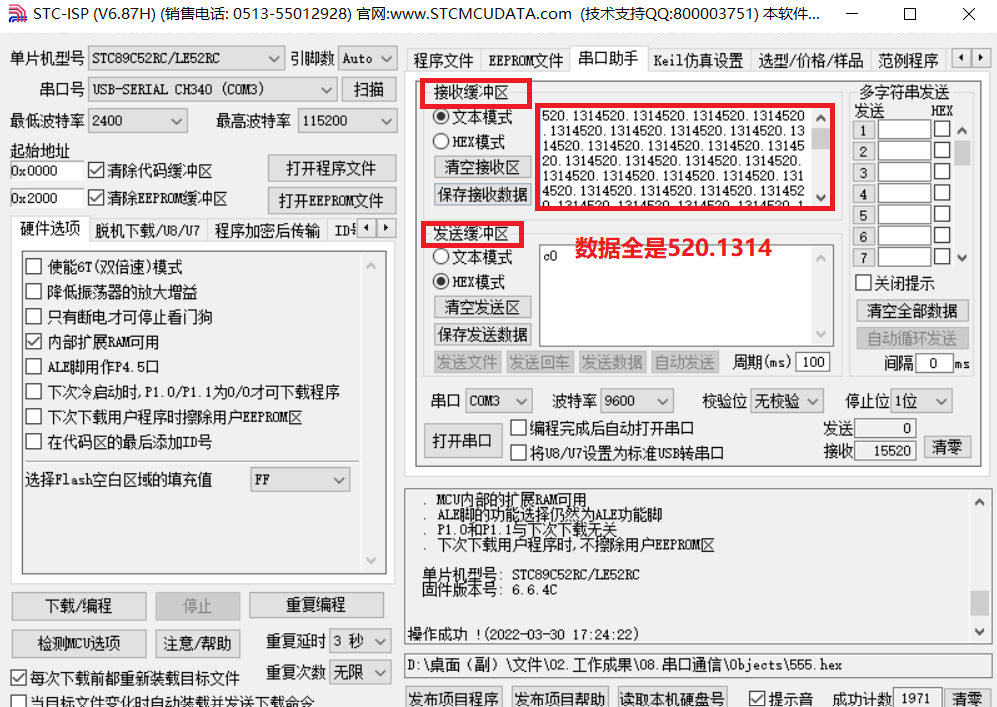

接收缓冲区是显示的是单片机向外设发送的数据

发送缓冲区是指外设发送数据的地方

外设向单片机发送数据，单片机把接收到的数据在发送出来

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
#include "main.h"
#include "uart.h"


u8 dat[10];
u16 i=0;

void main()
{
	T1_init();
	while(1)
	{
		Send_byte(dat[0]);

	}
}
void T1_timer() interrupt 4//串口中断
{
	if(RI)  //如果接收到数据，RI=1，还会产生中断，
	{
		RI=0;//手动清除标志位，RI
		dat[i++]=SBUF;//把接收到的数据储存在dat数组中，中断一次提取一次
	}
}
