UART串口通信

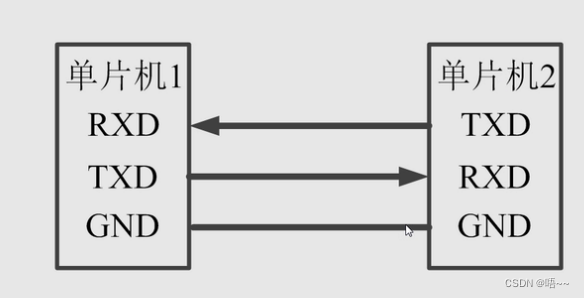

一、示意连接图

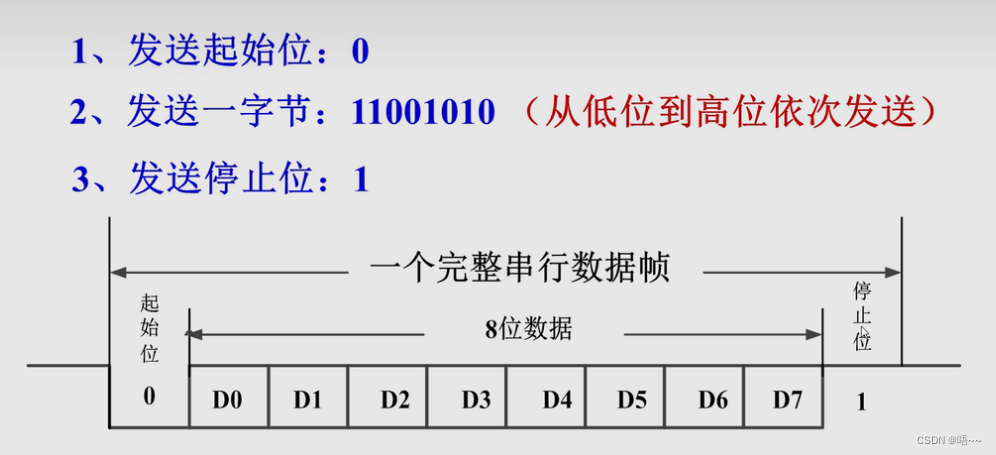

二、发送示意图

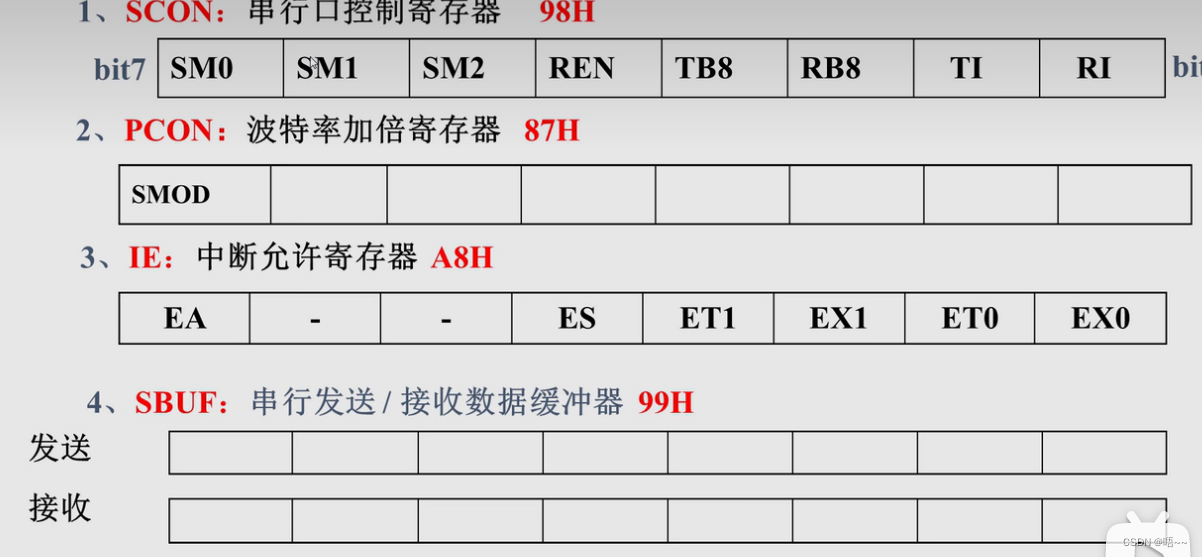

三、UART常用寄存器

SYSclk代表晶振的意思

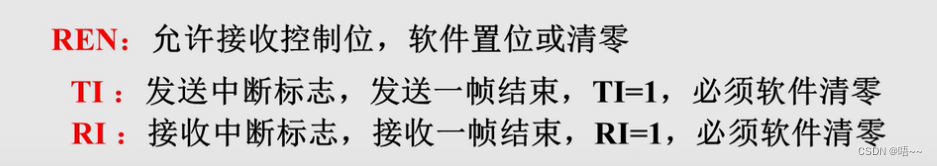

一些常用的位

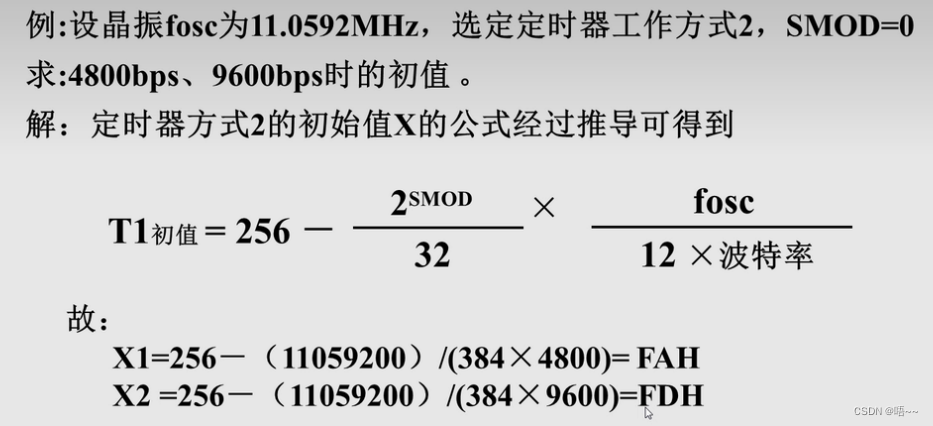

四、初值的计算方式

五、非中断法串口通信

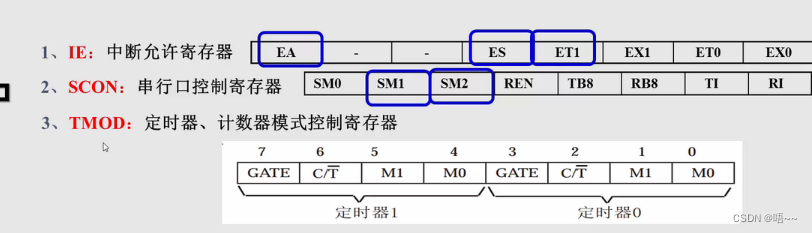

初始化串口的三个寄存器

EA：总中断
ES：串口中断
ET1:是否允许中断
RI表示是否接受完成数据

#include<reg52.h>
void UART_Init()
{
	EA = 1;
	SCON = 0x50;//配置串口的通信方式
	TMOD &= 0x0F;
	TMOD |= 0x20;
	TH1 = 256 - (11059200 / 12 / 32) / 9600;//装载需要计算
	TL1 = TH1;
	TR1 = 1;
	ES = 1;
}
void main()
{
	UART_Init();
	while(1){
		while(!RI);//数据是否接受完成
		RI = 0;
		SBUF = SBUF;//发送缓存区，接受缓存区
		while(!TI);
		TI = 0;
	}
}

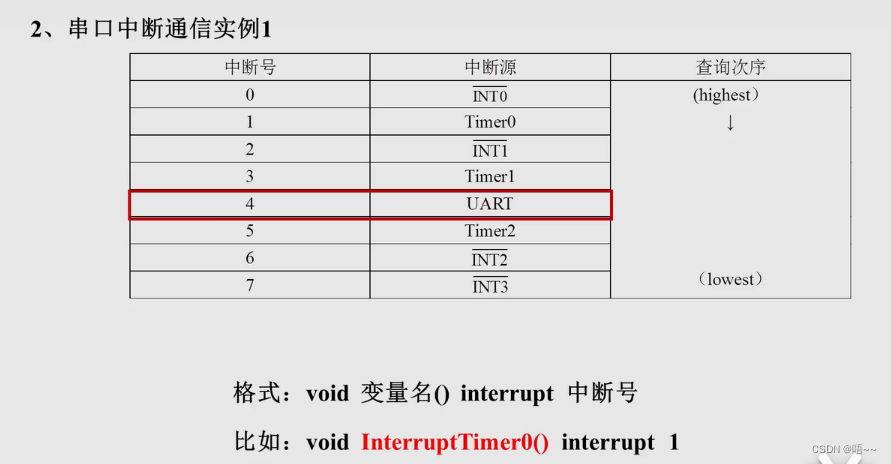

六、串口中断通信

#include<reg52.h>
void UART_Init()
{
	EA = 1;
	SCON = 0x50;//配置串口的通信方式
	TMOD &= 0x0F;
	TMOD |= 0x20;
	TH1 = 256 - (11059200 / 12 / 32) / 9600;//装载需要计算
	TL1 = TH1;
	TR1 = 1;
	ES = 1;
}
void main()
{
	UART_Init();
	while(1){
	;
	}
}
void InterruptUART() interrupt 4
{
	if(RI)
	{
		RI = 0;
		SBUF = SBUF+1;
	}
	if(TI)
	{
		TI = 0;
	}
}


七、串口中断通信电亮LED灯

#include<reg52.h>
sbit led1 = P0^4;
sbit led2 = P0^5;
sbit led3 = P0^6;
sbit led4 = P0^7;
void UART_Init()
{
	EA = 1;
	SCON = 0x50;//配置串口的通信方式
	TMOD &= 0x0F;
	TMOD |= 0x20;
	TH1 = 256 - (11059200 / 12 / 32) / 9600;//装载需要计算
	TL1 = TH1;
	TR1 = 1;
	ES = 1;
}
void main()
{
	UART_Init();
	while(1){
	;
	}
}
void InterruptUART() interrupt 4
{
	unsigned char temp;
	if(RI)
	{
		RI = 0;
		temp = SBUF;
		switch(temp)
		{
			case 0x07:led1 = 0;break;
			case 0x08:led1 = 0;break;
			case 0x05:led2 = 0;break;
			case 0x06:led2 = 0;break;
			case 0x03:led3 = 0;break;
			case 0x04:led3 = 0;break;
			case 0x01:led4 = 0;break;
			case 0x02:led4 = 0;break;
			case 0x09:
			{
				led1 = 1;
				led2 = 1;
				led3 = 1;
				led4 = 1;
				break;
			}
			case 0x09:
			{
				led1 = 1;
				led2 = 1;
				led3 = 1;
				led4 = 1;
				break;
			}
		}
	}
	if(TI)
	{
		TI = 0;
	}
}
