FPGA的GTP高速串行接口数据收发

GTP（吉比特收发器）简称Gigabit Transceiver with Low Power，经常应用于板级通信，板与板，应用在高速串行接口的数据收发。在A7系列芯片中我们叫GTP、在K7系列我们叫GTX、V系列叫GTH、对于不同速度等级的高速通信的物理接口。

首先就是要了解aurora IP帧模式

Aurora 协议是由Xilinx 公司提供的一个开放、免费的链路层协议，可以用来进行点到点的串行数据传输，具有实现高性能数据传输系统的高效率和简单易用的特点。Aurora 8b10协议是一个可扩展的、轻量级的链路层协议，可以用于单路或者多路串行数据通信

1. AuroraIP帧模式

1.1 IP核配置

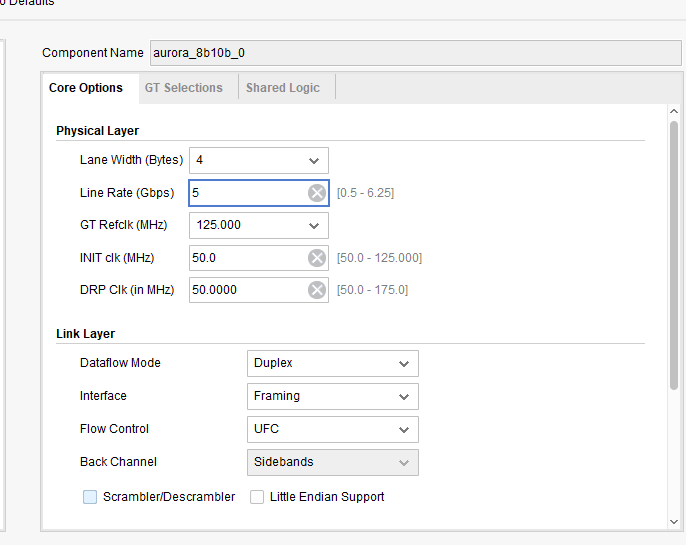

    Lane width Byte=4Bytes设置了用户AXI-Stream接口位宽是32bit

    Lane Rate=5.0Gbps设置了高速串行总线的数据速率

    GT Refclk=125Mhz 设置了高速串行总线参考时钟频率,需要参考板卡实际连接的晶振频率

    Init clk=50Mhz用于初始化和产生复位的信号，请使用独立的时钟不要使用本IP核生成的用户时钟。

    Drp clk=50Mhz 用于DRP配置的时钟，此时钟可以与Init clk 一致。

    DataFlow Mode=Duplex 通信模式选择全双工,也可以选择单收或单发.

    Interface =Frame用户接口模式选择帧模式,帧模式帧内部含有起始字节和结束字节，选择性使能CRC

   用于数据校验，相对比流模式效率降低，但是能感知帧内是否出错。

    Flow Control = UFC流控信号选择User Flow Control，加入流控机制，流控信息可以更优先的传送，

   只有在Frame模式下可以选择。

    Error Detection = CRC使能CRC校验帧数据是否出错。

    GT Selection -> Lanes = 1；RefClk=GTPQ0选择高速接口数量和参考时钟，这部分设置芯片有专用管

   脚对应，根据实际板卡和芯片型号选择。

    Shared Logic = Include shared logic in core 共享逻辑资源不输出共享信号接口，只包含在IP核内

   部，在共享模式下一些时钟PLL资源可以给多个核使用。

    INITCLK = Single ended 初始化时钟选择单端时钟

    未注明的设置选项保持默认即可

1.2 复位时序

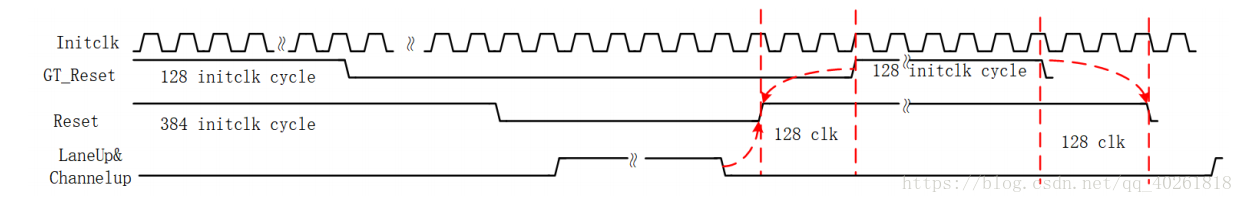

上电后GT_Reset和Reset同时复位，GT_Reset提前128clk退出复位，当LaneUp&ChannelUp出现下降沿后

触发复位时序，Reset提前进入复位，128个时钟后GT_Reset进入复位状态，GT_Reset保持128时钟周期后

退出复位，之后再经过128时钟周期Reset退出复位,复位顺序完成。

1.3 用户流控信号

1.3.1 用户流控信号时序

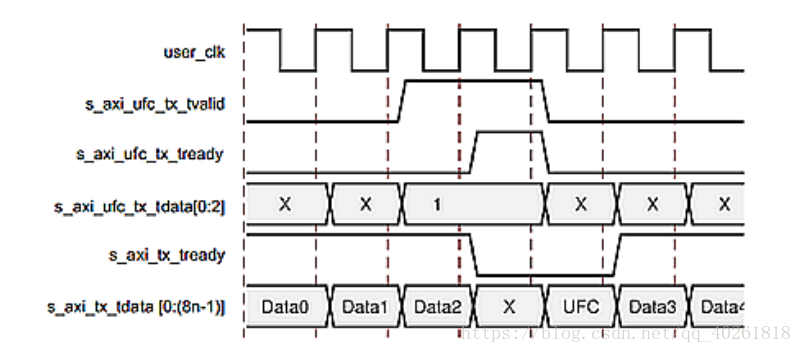

用户流控信号可以插入数据流中，从而在接收端可以降低缓冲buffer压力，一般应用场景，当接收端

buffer即将溢出时，给发送端发送指令，使得发送端插入流控数据降低接收端数据量防止溢出。

2. 帧模式结构框图

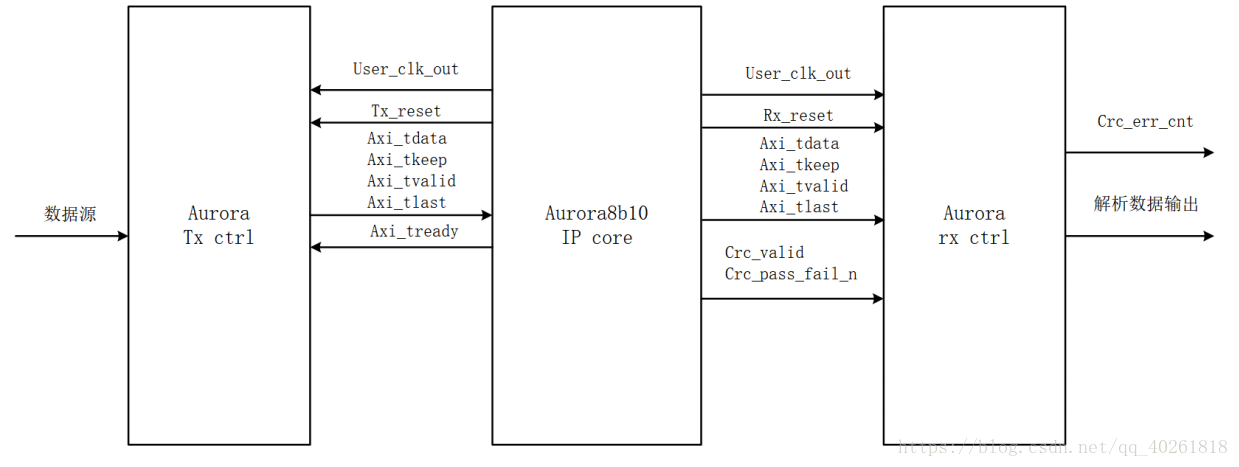

tx_ctrl和rx_ctrl模块是用户设计模块。tx_ctrl产生

测试数据源，通过Aurora IP发送到传输介质中，接收端接收数据并检测CRC检测结果，并对CRC错包计

数。在调试期间可以用xilinx调试IP的VIO功能监测错包数量。
