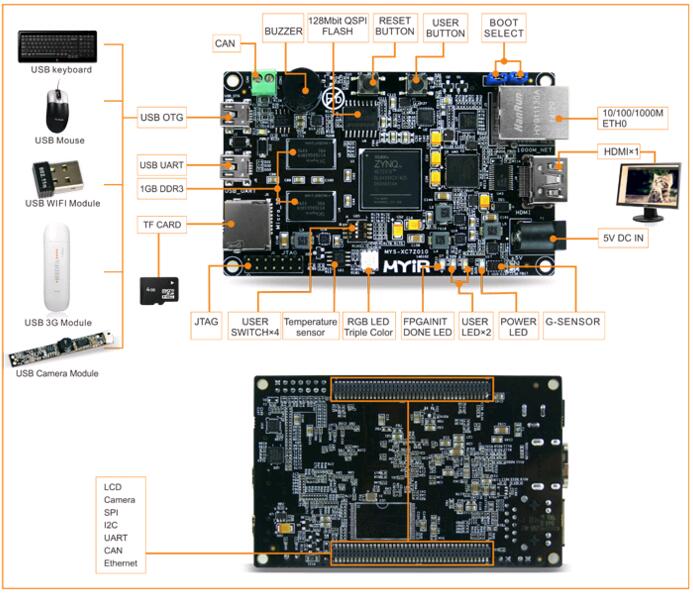

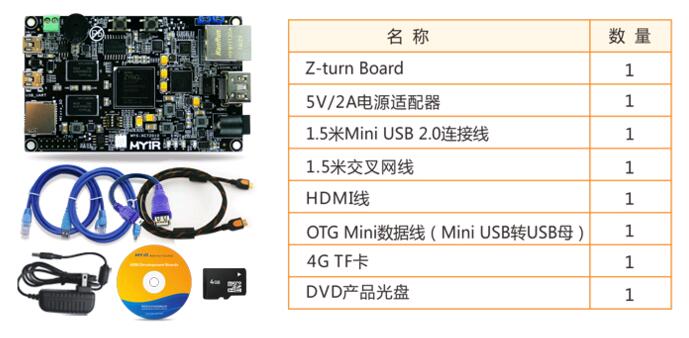

图像处理模块设计资料第307章：开源智能相机- Xilinx Zynq-7000高清图像处理模块

项目

参数

CPU

处理器系统单元（PS）：

• 基于高性能双核ARM Cortex-A9处理系统
• 双通道高速缓存

•

  高支持1GB DDR

•

  高支持866MHz主频
• 支持10/100/1000M Ethernet

可编程逻辑单元（PL）：

内存

1GB  DDR3 SDRAM（2*512MB），32bit数据总线

Flash

512MB NandFlash（预留）
16MB QSPI Flash

传感器

三轴加速度传感器
温度传感器

USB

1 路 MINI USB接口（OTG）
1 路 USB调试串口

HDMI

1 路HDMI高清输出接口，支持1080P显示

TF

1 路TF卡接口

CAN

1路CAN接口

Ethernet

1路10/100/1000Mbps以太网接口

调试接口

1个14PIN双排调试接口，间距2.54mm

用户灯

2个用户灯
1个FPGA配置完成指示灯
1个电源指示灯
1个RGB三色LED灯（系统心跳灯）

按键

4路拨动开关，2个按键（1个复位键，1个用户键）

蜂鸣器

1个蜂鸣器

用户扩展接口

2个80PIN（共160PIN）双排接口，间距1.27mm
PL IOs:90/106( XC7Z010/XC7Z020)

项目

参数

工作温度

-0~+ 70℃,  商业级

环境温度

-50～100 ℃

环境湿度

20%~90%，非冷凝

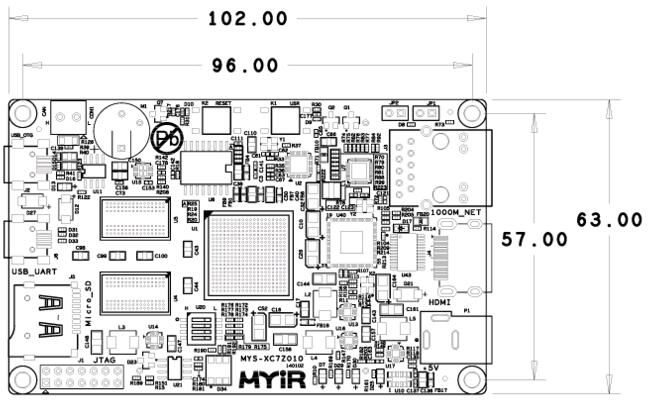

机械尺寸

63mm x 102 mm，厚 1.6mm

PCB规格

8层板设计，沉金工艺，独立的接地信号层，无铅

电气指标

DC 5V/2A

名称

备注

交叉编译器

gcc 4.6.1

gcc version 4.6.1 (SourceryCodeBench Lite 2011.09-50)

引导程序

boot.bin

一级引导程序，包括FSBL、bitstream和u-boot 提供源码

Linux内核

Linux 3.15.0

专为MYS-XC7Z010的硬件制定的Linux内核，提供源码

驱动程序

USB OTG

USB OTG驱动，提供源码

Ethernet

千兆以太网驱动，提供源码

MMC/SD/TF

MMC/SD/TF卡驱动，提供源码

CAN

CAN驱动，提供源码

LCD Controller

XYLON LCD屏驱动，提供源码

HDMI

HDMI驱动，提供源码

Button

Button驱动，提供源码

UART

串口驱动，提供源码

LED

LED驱动，提供源码

GPIO

GPIO驱动，提供源码

Buzzer

蜂鸣器驱动，提供源码

G-Sensor

三轴传感器驱动，提供源码

Temperature Sensor

温度传感器驱动，提供源码

文件系统

Ramdisk

Ramdisk系统镜像

UbuntuDesktop 12.04

tar归档文件和TF镜像文件
