概述
本讲是Android Camera专题系列的第43讲，我们介绍Android Camera2 API专题的AF自动对焦第二部分，包括如下内容：
- AF Trigger
- AF Region
- AF Scene Change
- MF(Focus Distance)
- Focus Range(景深)
- 超焦距点
- Lens State
- Focus Distance校准质量
视频在线观看：
- 极客笔记：极客笔记在线课程
加入知识星球与更多Camera同学交流
– 星球名称：深入浅出Android Camera
– 星球ID: 17296815
AF Trigger
CaptureRequest控制是否要触发Auto Focus
| CONTROL_AF_TRIGGER取值 | 描述 |
|---|---|
| CONTROL_AF_TRIGGER_IDLE | 未触发Auto Focus |
| CONTROL_AF_TRIGGER_START | 触发Auto Focus，如果是Manual Focus模式，触发无效。通常我们只需要在单个CaptureRequest中触发Auto Focus。如果在Repeating的CaptureRequest中设置了触发，则Auto Focus会不停地一直重复对焦 |
| CONTROL_AF_TRIGGER_CANCEL | 取消正常进行中的Auto Focus，让AF State恢复到初始状态 |
可以在一个CaptureRequest中同时使能AF Trigger和AE Precapture Trigger，HAL这边可能会串行完成每类Trigger
AF Regions
CONTROL_AF_REGIONS
- 设置AF算法的ROI
-
只有当CameraCharacteristics#CONTROL_MAX_REGIONS_AF > 0时才能设置AF Regions（通常该值是1）
-
坐标系同AE regions逻辑
AF Scene Change
CaptureResult#CONTROL_AF_SCENE_CHANGE
- 在当前设置的AF ROIs内是否检测到显著的场景变化，需要重新对焦了
注：并非所有设备都支持上报该值，使用前需要检查CameraCharacteristics#getAvailableCaptureResultKeys
| CONTROL_AF_SCENE_CHANGE取值 | 描述 |
|---|---|
| CONTROL_AF_SCENE_CHANGE_DETECTED | 比如FOV（视场角）发生变化、场景发生明显地运动、光照发生变化 |
| CONTROL_AF_SCENE_CHANGE_NOT_DETECTED | 未检测到变化 |
Manual Focus
是否支持手动控制对焦距离
- CameraCharacteristics#LENS_INFO_MINIMUM_FOCUS_DISTANCE
- 如果该值为0表示不支持手动调整对焦距离
-
MANUAL_SENSOR capability的Camera该值必须 > 0
如何控制对焦距离
-
CaptureRequest#LENS_FOCUS_DISTANCE
- 从镜头最前面的表面测量。
-
0.0, 表示焦点无穷大
-
取值范围是：[0.0f, android.lens.info.minimumFocusDistance]
-
这个设置不会当帧生效，可能需要几帧，镜头才能移动到要求的焦点距离。移动过程中android.lens.state会被设置为moving
Focus Range
CaptureResult#LENS_FOCUS_RANGE
- 当前景深范围，以(near, far)表示
-
该值在某些设备上可能为NULL

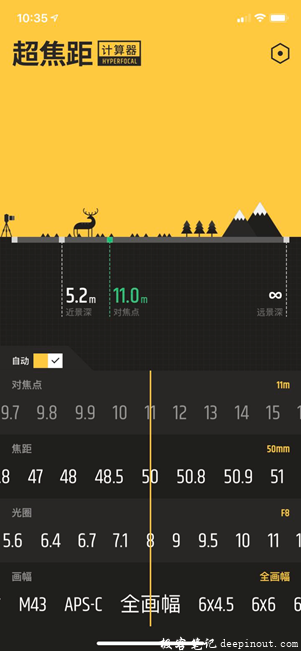

超焦距点
CameraCharacteristics#LENS_INFO_HYPERFOCAL_DISTANCE
- 当前镜头的超焦距点
-
当你对焦在这个超焦距上时，能够得到在这个光圈和焦距组合下的最大景深范围
Lens State
CaptureResult#LENS_STATE
- 表示当前镜头是否在移动
| LENS_STATE取值 | 描述 |
|---|---|
| LENS_STATE_STATIONARY | 镜头处于静止状态 |
| LENS_STATE_MOVING | 镜头正在移动 |
Focus Distance校准质量
CameraCharacteristics#LENS_INFO_FOCUS_DISTANCE_CALIBRATION
- Focus distance的校准质量，描述Focus Distance相关参数的可靠性（Focus Distance，Focus Range，HyperFocalDistance）
| LENS_INFO_FOCUS_DISTANCE_CALIBRATION取值 | 描述 |
|---|---|
| LENS_INFO_FOCUS_DISTANCE_CALIBRATION_UNCALIBRATED = 0 | 未校准过，Focus distance没有任何物理含义，相同的Focus Distance可能有不同的对焦结果。 CaptureRequest设置的Focus Distance与最终CaptureResult生效的Focus Distance误差不超过25% |
| LENS_INFO_FOCUS_DISTANCE_CALIBRATION_APPROXIMATE = 1 | 近似校准过，Focus Distance以屈光度来衡量。相同的Focus Distance可能有不同的对焦结果。 CaptureRequest设置的Focus Distance与最终CaptureResult生效的Focus Distance误差不超过10% |
| LENS_INFO_FOCUS_DISTANCE_CALIBRATION_CALIBRATED = 2 | 校准过，Focus Distance以屈光度来衡量。相同的Focus Distance有相同的对焦结果。 CaptureRequest设置的Focus Distance与最终CaptureResult生效的Focus Distance误差不超过5% |
