DVP接口
sensor接口之DVP

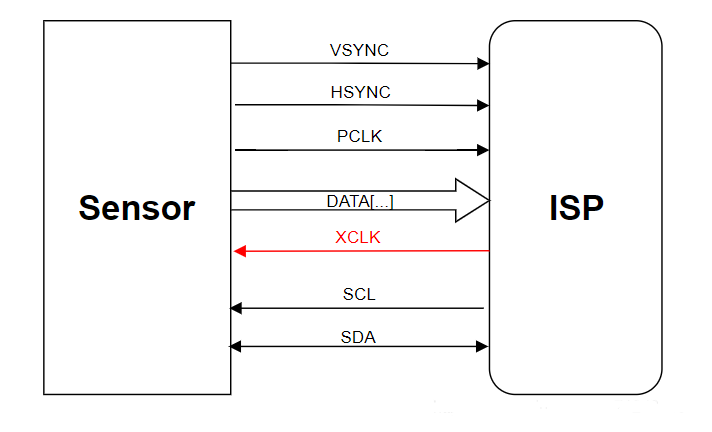

DVP（Digital Video Port） 是传统的sensor输出接口，采用并行输出方式，d数据位宽有8bit、10bit、12bit、16bit，是CMOS电平信号（重点是非差分信号），PCLK最大速率为96MHz，接口如下图：
- PCLK：pixel clock ,像素时钟，每个时钟对应一个像素数据；
- HSYNC：horizonal synchronization，行同步信号
- VSYNC：vertical synchronization，帧同步信号；
- DATA：像素数据，视频数据，具体位宽要看ISP是否支持；
- XCLK：或者MCLK，ISP芯片输出给驱动sensor的时钟；
- SCL，SDA：IIC用来读写sensor的寄存器，配置sensor。
MIPI接口
MIPI是差分串行传输，速度快，抗干扰。目前分为D/C/M PHY三类。主流手机模组现在是使用MIPI_ DPHY或CPHY传输：
- DPHY传输时使用4对差分信号传输图像数据和一对差分时钟信号。
- CPHY使用3组每组3根单端信号传输数据，每根单端信号能表达3个逻辑电平，相比数据传输率更高，使用引脚数更少。
