Hi3518EV200平台直接操作GPIO输入或输出高低电平

100 阅读 0 评论 66 点赞

我是靠谱客的博主含蓄过客，最近开发中收集的这篇文章主要介绍Hi3518EV200平台直接操作GPIO输入或输出高低电平，觉得挺不错的，现在分享给大家，希望可以做个参考。

在系统启动完成后，不加载GPIO相关驱动，不启动应用程序时，可以通过使用himm工具直接操作寄存器，控制GPIO设置为输入，或者设置为输出，可以设置输出高、低电平。

himm [address]

Hi3518E查看寄存器值

himm

手动控制Hi3518EV200的GPIO4_0引脚电平高低：

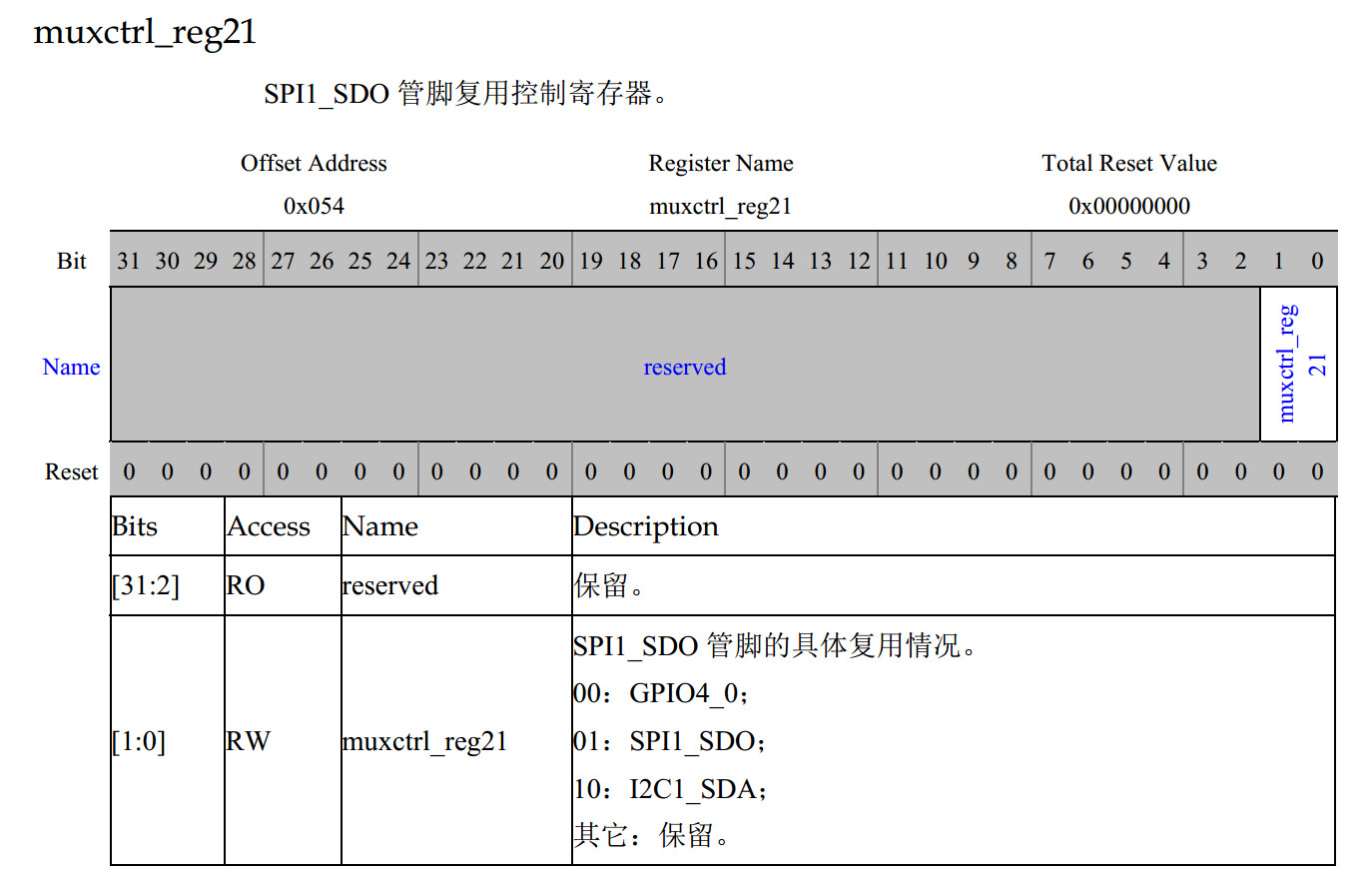

1. 设置GPIO4_0管脚复用

复用寄存器基地址为0x200F_0000


    GPIO4_0的基地址为：0x2018_0000

    # himm 0x200F0054

    # 0x00

2. 设置GPIO4_0的输入输出方向

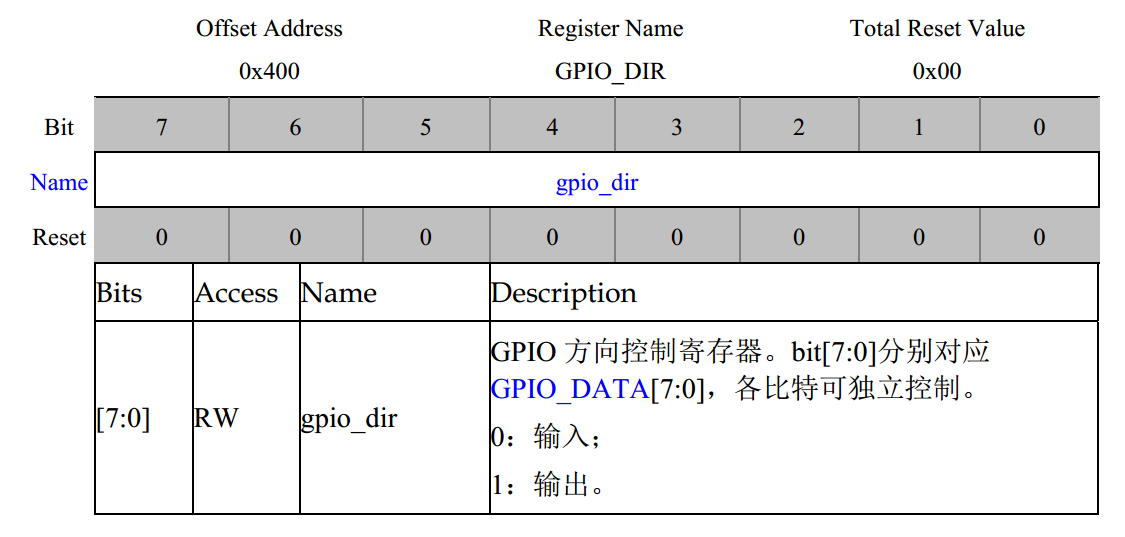

GPIO方向控制寄存器的偏移地址为0x400，寄存器值设置为1时GPIO4_0为输出，设置为0时GPIO4_0为输入。

GPIO_DIR

   # himm 0x20180400

   # 0x01

3. 设置GPIO4_0的输出电平

GPIO的数据寄存器偏移地址为0x3FC，如果GPIO4_0的方向设置为输出，寄存器值设置为1时GPIO4_0输出为高电平，设置为0时输出为低电平。如果GPIO4_0的方向设置为输入，可以通过读取寄存器的值得到GPIO4_0的电平。

GPIO_DATA

   # himm 0x201803FC

   # 0x01     输出高电平

   # 0x00     输出低电平

Over！
