I2C 简介

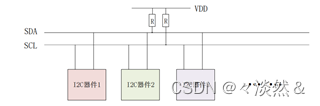

I2C 使用两条线在主控制器和从机之间进行数据通信。一条是 SCL(串行时钟线)，另外一条是 SDA(串行数据线)，这两条数据线需要接上拉电阻，总线空闲的时候 SCL 和 SDA 处于高电平。I2C 是支持多从机的，也就是一个 I2C 控制器下可以挂多个 I2C 从设备，这些不同的 I2C从设备有不同的器件地址，这样 I2C 主控制器就可以通过 I2C 设备的器件地址访问指定的 I2C设备。如图所示：

I2C 协议有关的术语：
1、起始位
I2C 通信起始标志，通过这个起始位就可以告诉 I2C 从机，“我”要开始进行 I2C 通信了。在 SCL 为高电平的时候，SDA 出现下降沿就表示为起始位

2、停止位
停止位就是停止 I2C 通信的标志位，和起始位的功能相反。在 SCL 位高电平的时候，SDA出现上升沿就表示为停止位

3、数据传输
I2C 总线在数据传输的时候要保证在 SCL 高电平期间，SDA 上的数据稳定，因此 SDA 上的数据变化只能在 SCL 低电平期间发生

4、应答信号
当 I2C 主机发送完 8 位数据以后会将 SDA 设置为输入状态，等待 I2C 从机应答，也就是等到 I2C 从机告诉主机它接收到数据了。应答信号是由从机发出的，主机需要提供应答信号所需的时钟，主机发送完 8 位数据以后紧跟着的一个时钟信号就是给应答信号使用的。从机通过将 SDA 拉低来表示发出应答信号，表示通信成功，否则表示通信失败。
5、I2C 写时序

主机通过 I2C 总线与从机之间进行通信不外乎两个操作：写和读，I2C 总线单字节写时序
1)、开始信号。
2)、发送 I2C 设备地址，每个 I2C 器件都有一个设备地址，通过发送具体的设备地址来决定访问哪个 I2C 器件。这是一个 8 位的数据，其中高 7 位是设备地址，最后 1 位是读写位，为1 的话表示这是一个读操作，为 0 的话表示这是一个写操作。
3)、 I2C 器件地址后面跟着一个读写位，为 0 表示写操作，为 1 表示读操作。
4)、从机发送的 ACK 应答信号。
5)、重新发送开始信号。
6)、发送要写写入数据的寄存器地址。
7)、从机发送的 ACK 应答信号。
8)、发送要写入寄存器的数据
9)、从机发送的 ACK 应答信号。
10)、停止信号
6、I2C 读时序
I2C 总线单字节读时序如图所示：

I2C 单字节读时序比写时序要复杂一点，读时序分为 4 大步，第一步是发送设备地址，第二步是发送要读取的寄存器地址，第三步重新发送设备地址，最后一步就是 I2C 从器件输出要读取的寄存器值，我们具体来看一下这几步。
1)、主机发送起始信号。
2)、主机发送要读取的 I2C 从设备地址。
3)、读写控制位，因为是向 I2C 从设备发送数据，因此是写信号。
4)、从机发送的 ACK 应答信号。
5)、重新发送 START 信号。
6)、主机发送要读取的寄存器地址。
7)、从机发送的 ACK 应答信号。
8)、重新发送 START 信号。
9)、重新发送要读取的 I2C 从设备地址。
10)、读写控制位，这里是读信号，表示接下来是从 I2C 从设备里面读取数据。
11)、从机发送的 ACK 应答信号。
12)、从 I2C 器件里面读取到的数据。
13)、主机发出 NO ACK 信号，表示读取完成，不需要从机再发送 ACK 信号了。
14)、主机发出 STOP 信号，停止 I2C 通信。
7、I2C 多字节读写时序
有时候我们需要读写多个字节，多字节读写时序和单字节的基本一致，只是在读写数据的时候可以连续发送多个自己的数据，其他的控制时序都是和单字节一样的。

AP3216设备

AP3216 的设备地址为 0X1E，同几乎所有的 I2C 从器件一样，AP3216C 内部也有一些寄存器，通过这些寄存器我们可以配置 AP3216C 的工作模式，并且读取相应的数据。开机会先检测 AP3216C 是否存在，一般的芯片是有个 ID 寄存器，通过读取 ID 寄存器判断 ID 是否正确就可以检测芯片是否存在。但是 AP3216C 没有 ID 寄存器，所以我们就通过向寄存器 0X00 写入一个值，然后再读取 0X00 寄存器，判断读出得到值和写入的是否相等，如果相等就表示 AP3216C 存在，否则的话 AP3216C 就不存在。
配置步骤如下：
1、初始化相应的 IO
初始化 I2C1 相应的 IO，设置其复用功能，如果要使用 AP3216C 中断功能的话，还需要设置 AP3216C 的中断 IO。
2、初始化 I2C1
初始化 I2C1 接口，配置I2C1 外设重要寄存器设置波特率，主从模式等,初始化完成以后开启 I2C.
3、初始化 AP3216C
初始化 AP3216C，复位 AP3216C,开启 ALS、PS+IR,读取刚刚写进去的 0X03,读取 AP3216C 的数据。
