实时频谱仪的外部I、Q输出端口的同步扫描介绍

实时频谱分析仪与外部GPIO，I、Q输出端口等集成在一起。外部GPIO由外部触发功能组成，通过使用外部硬件和/或多个RTSA设备，可以实现同步扫描设置，以自动进行频谱扫描和捕获。同时，I、Q输出端口有助于与外部高速数字化仪集成。本文提供了使用IQout端口设置同步扫描所需的软件和硬件详细信息。假定用户知道如何编程RTSA，有RTSA，以及为该应用程序和设备提供触发脉冲以分析IQout数据的必要外部触发硬件。 实时频谱分析仪（RTSA）是高性能软件定义的RF接收器，数字化仪和分析仪。该产品带有I、Q输出端口（IQout），因此可用于将RTSA的RF前端与外部高速数字化仪匹配。IQout端口可与RTSA的同步扫描引擎和GPIO（通用输入和输出）端口一起使用，以实现自动执行频谱扫描过程，从而最大程度地减少了RF前端控制的交互。因此，与GPIO端口结合使用的同步扫描有助于控制多个设备和同步扫描捕获，这对于诸如广域信号检测和分析，测向，确定到达时间（TDOA）等应用非常有用。

使用IQout设置同步扫描

以下步骤提供了使用IQout设置同步扫描的步骤顺序。本文档使用外部触发器PULSE以简化说明。

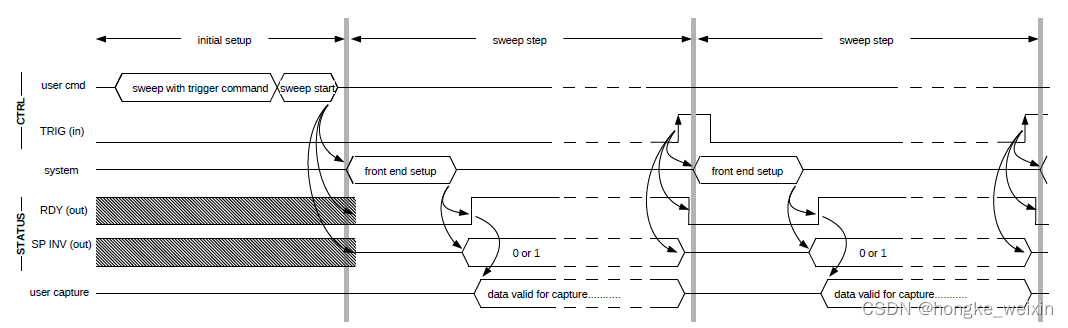

“ GPIO端口设置”部分描述了所有有关的GPIO信号。请参阅这些步骤之后的时序图，以了解过程的流程以及握手过程。

1. 使用SCPI命令将RTSA设置为IQout模式：

:OUTPUT:IQ:MODECONNECTOR

2. 需要设置扫描设置，包括通过SCPI命令的脉冲触发

:SWEep:ENTRy:TRIGger:TYPEPULSE

3. 通过SCPI命令启动Sweep Start以开始第一个扫描步骤

:SWEep:LIST:STARt

4. 等待GPIO端口的系统RDY（输出）信号变高，以表明包括前端设置在内的系统已准备就绪/已完成

5. 用户执行数据捕获。请注意SP_INV（输出）信号，表明有频谱反转要求。

6. 触发脉冲为高电平表明RTSA可设置下一个扫描步骤

7. 重复步骤4-6，直到执行了所有扫描条目。

注意：

-由于设备使用边沿触发，因此TRIG脉冲选通可能是任意长度的。

-设置后，一旦RDY信号变为高电平，直到下一个上升的TRIG（输入）选通脉冲到来之前，请确保有足够的时间进行捕获数据。可以通过这样进行简单计算：捕获时间=样本大小*（1 /采样率）。可根据数据捕获和/或数据处理应用程序的需要，相应地调整此捕获时间。

GPIO端口设置

首先，我们需要来了解一下GPIO端口：

GPIO引脚

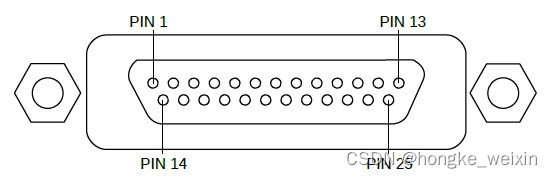

Micro-DB25从RTSA端板的视图：

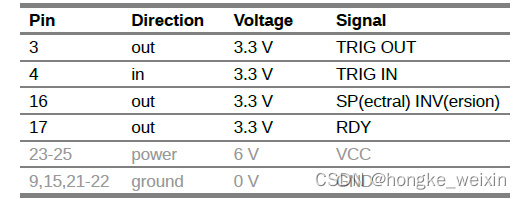

配合连接器的一个示例是NorComp's Micro-D CCA-025-YYYR152或Molex's Micro-D 83424-9019。同步扫描设置所需的GPIO引脚和电压列表：

直流特性

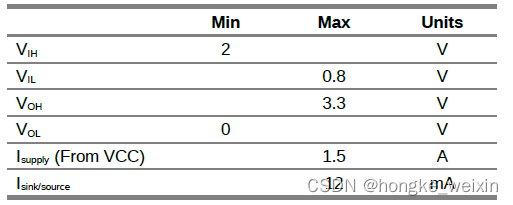

GPIO引脚的直流特性为：

电路图

以下电路图说明了GPIO输入和输出引脚的简化原理图。

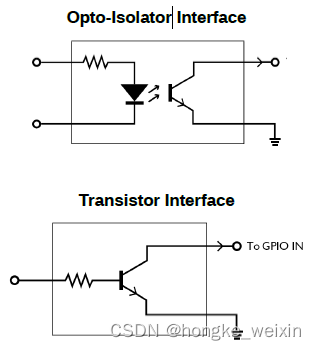

以下电路图举例说明了两种不同的方法来设置需要的电路以与GPIO端口的OUTPUT引脚接口。接口电路的接地（GND）应该与GPIO GND共用。

注意：此接口中的电缆长度应远小于10 m。
