概述

IIC子系统框架

可以看到iic子系统分为三层。

1、设备驱动层：这一层是我们重点关注的，含有IIC设备层（相当于平台设备驱动模型的设备）i2c_client，IIC设备驱动层（相当于相当于平台设备驱动模型的驱动）i2c_driver。i2c_client里含有需要通信的从机的所有信息，配置i2c_client需要使用到第三层的适配器驱动层。设备驱动层给应用层提供操作底层硬件的接口。

2、核心层：具有承上启下作用，为设备驱动层和适配器驱动层提供编程的接口，将设备驱动层的i2c_driver和i2c_client相匹配，把需要通信的从机挂载到主机上。作为驱动开发者无需关注此层。

3、适配器驱动层：内核使用i2c_adapter结构体描述一个适配器驱动，从而实现我们需要通信的IIC控制器驱动程序还有IIC协议标准时序。这一层是由芯片厂商提供。

IIC子系统分层可以使得具体的设备驱动和硬件无关，移植起来方便，多个设备操作同一个总线时无资源冲突。

首先来看设备驱动层的iic_driver。

我们重点关注其中的四个成员即可。

struct i2c_driver{

Unsigned int class； //设备的分类，传感器

Int (*probe)(struct i2c_client*,const struct i2c_device_id *); // 和i2c_device匹配时会调用此函数

Int (*remove)(struct i2c_client *); /和i2c_device解除匹配关系时会调用此函数

struct device_driver driver; //下面会列举

const struct i2c_device_id *id_table； //类似于平台设备驱动模型的platform_device_id，其下的name是和client的name相匹配的

}

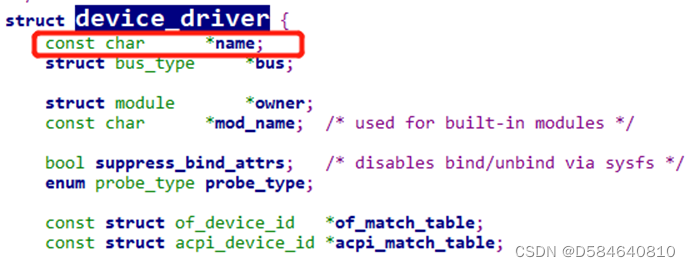

I2c_driver下的device_driver下的name成员是必须实现的，但是这个name成员不是用来和设备层做匹配的，没有实际意义。

I2c_driver下的i2c_device_id：

struct i2c_device_id {

char name[I2C_NAME_SIZE]; //和client的name相匹配

kernel_ulong_t driver_data;//驱动程序的专用数据，可以在probe函数中通过i2c_device_id指针使用此数据

};

因此编写i2c_driver驱动代码步骤大概如下：

1、写一个probe探测函数，和client匹配时会调用此函数。此函数有两个参数，struct i2c_client *clt和const struct i2c_device_id *id，第一个参数是设备端的核心结构体，存储了设备的属性信息。第二个参数是驱动端定义的i2c_device_id数组，可以通过这个指针来访问driver_data（驱动程序专用数据）。

2、写一个remove移除函数。和client解除匹配时会调用此函数。

3、定义并初始化一个i2c_device_id数组，类似于平台设备驱动模型的platform_device_id，存储需要和设备端匹配的名字和数据。

4、定义并初始化一个i2c_driver驱动端的核心结构体。初始化里面的必要成员。

5、在模块初始化加载函数中调用注册i2c_driver核心结构体函数。

6、在模块初始化卸载函数中调用注销i2c_driver核心结构体函数。

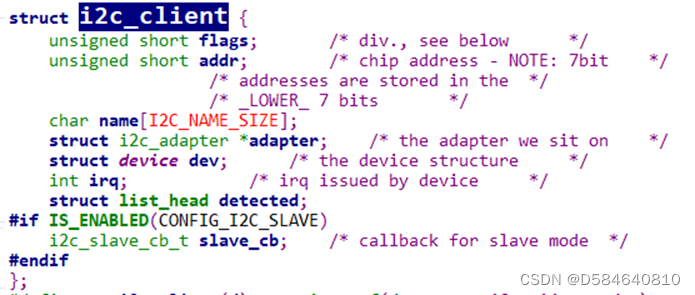

接下来看设备驱动层的i2c_client。首先说明的是设备端的这个i2c_client核心结构体不像平台设备驱动模型一样，不是我们自己初始化实现的，是调用特定的api函数来初始化的。

要了解i2c_client，首先简单了解一下适配器驱动层的核心结构体i2c_adapter，是用来表示一个iic适配器（控制器）的。

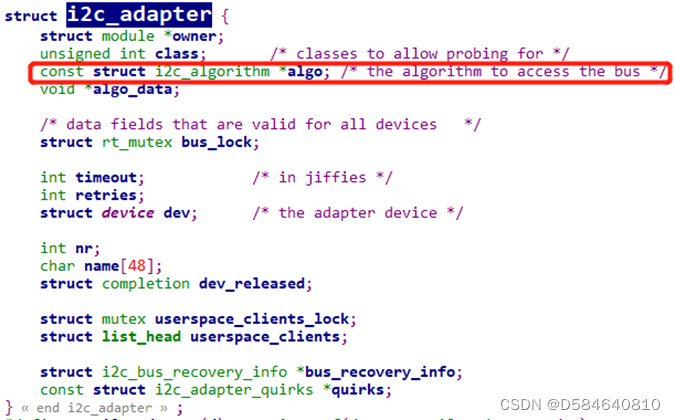

struct i2c_adapter{

struct module *owner; //一般为THIS_MODULE

unsigned int class; //表示这个iic控制器支持哪些类型的设备。例如硬件监控类、存储类的模组、数字显示通道

const struct i2c_algorithm *algo; //i2c总线发送和接收数据的方法，是需要我们重点关注的，下面会列出

int nr; //此i2c总线的编号（如i2c0则为0，i2c1编号则为1），和硬件物理上的编号相同

}

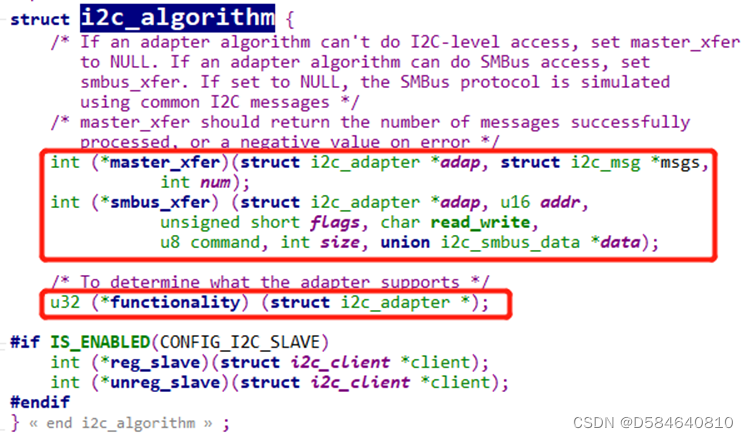

I2c_adapter下的i2c_algorithm结构体如下：

master_xfer函数指针指向的是标准IIC收发函数，第一个参数是具体的iic适配器（控制器）结构体，第二个参数是struct i2c_msg类型的数组，其大小就是由第三个参数num指定的。I2c_msg下面会列出

smbus_xfer函数指针指向的是SMBUS收发函数，SMBUS是一种二线制串行总线，为IIC协议的子集，类似于IIC。如果此函数没有指向，则中间的核心层会使用上述的master_xfer来模拟。

Functionality函数指针指向的是自定义的函数功能，通过返回值来确定algorithm所支持的通信协议，比如I2C_FUNC_I2C,I2C_FUNC_10BIT_ADDR等。

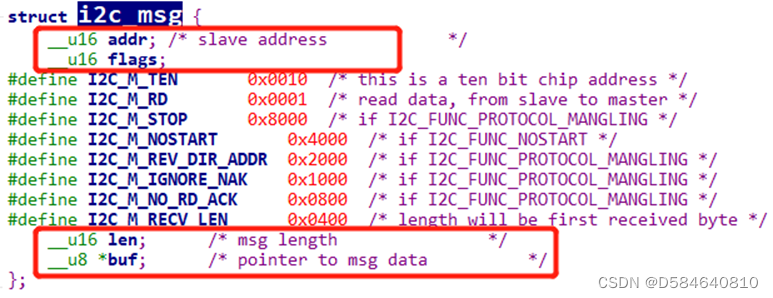

I2c_msg就是存储收发数据的结构体

Struct i2c_msg{

__u16 addr; //存储从机的地址
__u16 flags; //标志。如I2C_M_TEN(十位地址标志),I2C_M_RD(接收数据标志)

__u16 len; //数据的长度

__u8 *buf; //数据指针

}

一般情况下，这个i2c_adapter和其下的i2c_algorithm是内核已经实现好的，内核实现好的适配器（控制器）地址。我们只需去查看原理图，确定从机挂载在哪个IIC总线上，从而获取相应的适配器（控制器）地址，拿到适配器（控制器）地址就可以初始化接下来的i2c_client核心结构体。

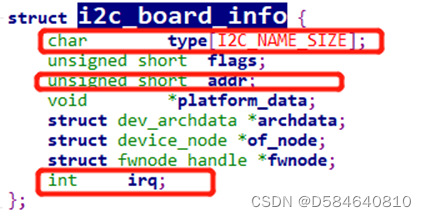

在初始化i2c_client之前，需要初始化i2c_board_info结构体。

struct i2c_board_info {

char type[I2C_NAME_SIZE]; //初始化此数组后，调用对应的i2c_client初始化函数时，就会将此名字赋值给i2c_client结构体下的name值

unsigned short flags; //同样的也会赋值给i2c_client结构体下的flags值，决定设备的器件地址addr是7位的还是10位的

unsigned short addr; //存放需要通信的从机地址，同样的也会赋值给i2c_client结构体下的addr值

int irq; //存放中断号

};

这里补充说明，i2c_board_info下的platform_data会赋予到i2c_client核心结构体下的struct device dev下的platform_data，所以可以通过i2c_client指针提取dev后得到设备端的数据。使用dev_get_platdata()函数就可以得到dev下的platform_data,参数就是i2c_client下的struct device dev。

因此，编写i2c_client设备端代码步骤大概如下：

1、定义一个i2c_client和i2c_adapter的全局变量指针，存放核心结构体和适配器（控制器）的地址。

2、在模块初始化加载函数中，定义并初始化一个i2c_board_info结构体，把相应的需要通信的从机信息存进去，以便于后面初始化i2c_client。如果有中断则需要获取相应中断编号存在其下的irq中。通过i2c_get_adapter()获取需要通信的从机所挂在在的IIC总线，用全局变量指针i2c_adapter获取返回值。通过i2c_new_device()注册i2c_client核心结构体对象。

3、在模块的卸载函数中通过i2c_unregister_device()注销i2c_client核心结构体对象。
