input子系统分析

input子系统设计的目的：将多种输入设备以统一类型的事件进行上报，Android上层通过inputreader读取绝对坐标事件(TP)，相对坐标事件(鼠标)，按键或者msc事件(键盘)。
然后Android上层根据事件类型分别给对应的处理者，比如绝对坐标事件就丢给WMS（我猜的）。个人认为这只是把输入设备的事件形成一套规范而已，也可以用不同的设备产生相同类型的事件达到一样的效果。

分析input子系统：
分为三层：抽象设备处理层 核心层 输入设备驱动层
抽象设备处理层：也就是handler层，有evdev.c joydev.c mousedev.c等，除了evdev可以处理所有事件以外，其他handler都是只能用于处理指定类型的事件；
核心层：维护了设备链表和驱动链表，主要还是给另外两层提供API，用于管理这俩链表；
输入设备驱动层：具体的硬件驱动，里面做的无非就是申请注册中断、向handler层上报事件。

注册handler流程：（以event.c为例）
input_register_handler(&event_handler);
	list_add_tail(&handler->node, &input_handler_list);
	list_for_each_entry(dev, &input_dev_list, node)						//这里会遍历所有的dev和当前handler匹配，有则调用connect
		input_attach_handler(dev, handler);
			id = input_match_device(handler, dev);
				error = handler->connect(handler, dev, id);				//比如 evdev_handler.connect
					event_connect
						kzalloc(sizeof(struct evdev), GFP_KERNEL);		//实例化一个evdev，里面主要包含了handle(这里包含了handler和dev)和client_list(每次open该evdev时会创建一个client并加入该链表)
						input_register_handle(&evdev->handle);			//个人认为这里就是把所有handle串成一个链表。  每个handle和evdev都是单次匹配成功后的生成的对象。

注册device流程：（随便找了个tp驱动）
input_allocate_device();												//申请input设备
	mk712_dev->open    = mk712_open;
	mk712_dev->evbit[0] = BIT_MASK(EV_KEY) | BIT_MASK(EV_ABS);
	mk712_dev->keybit[BIT_WORD(BTN_TOUCH)] = BIT_MASK(BTN_TOUCH);		//设置能产生哪些事件
		input_register_device(mk712_dev);
			list_for_each_entry(handler, &input_handler_list, node)
				input_attach_handler
				......													//同上了，最后匹配成功就connect

device上报input事件流程：
input_report_key  input_report_rel  input_report_abs  等API，最终都是调用到input_event，直接分析：
	input_event
		input_handle_event(dev, type, code, value);
			input_pass_values(dev, dev->vals, dev->num_vals);
				list_for_each_entry_rcu(handle, &dev->h_list, d_node)	//应该是在这里，遍历dev的所有连接到的handle，依次分发事件给handler
					if (handle->open)
						count = input_to_handler(handle, vals, count);
							handler->events								//evdev_event为例
								list_for_each_entry_rcu(client, &evdev->client_list, node)		//遍历该evdev上所有的client（比如进程A和B都open了这个节点，就会有两个client），传送事件
									evdev_pass_values(client, vals, count, ev_time);			//__pass_event(client, &event);   通过这个把event写入到该client的buffer中

节点被open的流程：
evdev_open																//以evdev为例，某个设备节点被打开  如/dev/class/input/event0
	client = kzalloc(size, GFP_KERNEL | __GFP_NOWARN)					//如上，上层每open一次都会实例化一个client
	evdev_open_device(evdev);											//input_dev -> open
		mk712_dev->open    = mk712_open;								//开始具体设备的初始化逻辑


上层读取input事件流程：（以TP为例，framework/native/.../EventHub.cpp中）
read(fd,/*buffer*/,/* count*sizeof(input_event) */,/* ppos */);								//user space的buffer地址，几个input_event的大小
	while (read + input_event_size() <= count && evdev_fetch_next_event(client, &event))	//读出指定大小的事件或者读到没事件为止
		input_event_to_user(buffer + read, &event)											//从client->buffer中取出一个event给到user buffer中，里面就是copy_to_user

以Android TP为例，看看一个事件是怎么处理的：
触摸屏幕 -> 由TP芯片向AP产生中断，唤醒等待队列 -> 通过I2C读取坐标值 -> 将坐标值写入client->buffer中 -> 上层应该是定时去读取buffer中的内容，不管是否有具体事件(EventHub.cpp中有个read(fd,…)) -> 经过WMS传递给Activity ->
依次传递给viewgroup view，如果是自定义的话可以设置拦截事件，一般默认是不拦截 -> view viewgroup activity依次看是否消费事件，消费则结束事件传递，不消费则还给上一层

用户空间从kernel读取到的单个事件的数据结构如下:

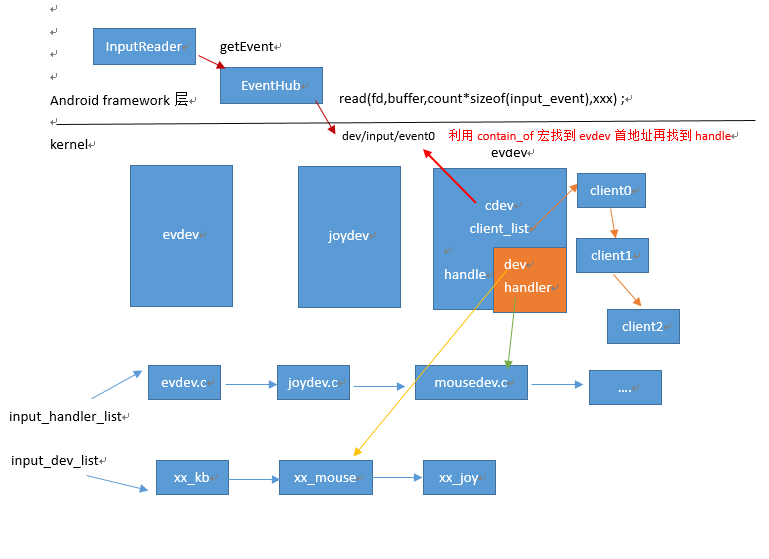

input子系统框架总结如下:

参考文章: https://www.cnblogs.com/deng-tao/p/6094049.html
