EMR Studio：新一代开源大数据开发平台开启公测

作者

简锋, 阿里云 EMR Studio 负责人

2021年11月，EMR Studio：新一代开源大数据开发平台正式开启公测。EMR Studio 能够无缝关联 EMR 集群（EMR on ECS 和 EMR on ACK）的计算引擎提交任务，提供了交互式开发、任务调度和任务监控等开源大数据开发使用服务。覆盖了大数据处理 ETL、交互式数据分析、机器学习和实时计算等多种应用场景。

本文主要介绍 EMR-Studio 的架构，以及 EMR-Studio 是如何解决常见大数据框架的易用性问题来提升工程师工作效率的。

1

背景介绍

众所周知，大数据领域发展这么多年，各种计算框架层出不穷，Spark，Flink，Hive，Presto 等等都是很优秀的框架，但是易用性以及使用门槛高一直是大数据领域的一个很棘手的问题。

在用这些工具开发的时候你有可能会碰到如下的问题：

• 环境配置麻烦

• 提交作业响应速度慢

• 作业运行失败，错误信息不全，没法找到对应的log（或者需要很复杂的步骤才能找到对应的log）

• 在开发集群上能正常跑的作业，切换到生产集群就出现各种奇怪的问题

• PySpark需要定义自己的Python环境，需要自己维护集群每个节点的Python环境，即使有Python虚拟环境的解决方案，使用起来也是很不方便。

这边只列举以上5个典型的问题，实际工作当中一定存在很多其他的问题。为了解决这些问题，EMR Studio 应运而生。EMR Studio 是阿里云最新推出的基于开源组件的一站式大数据开发平台。

2

EMR Studio 架构

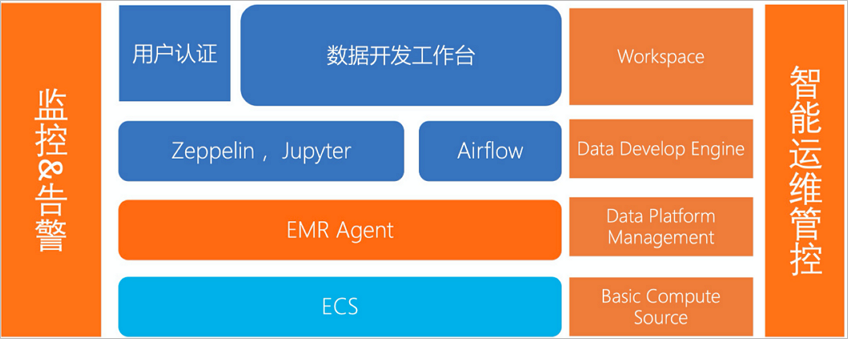

EMR Studio 提供深度优化的开源组件使用体验，100%兼容开源大数据生态。您无需修改任务代码，即可平滑迁移上云。通过 EMR Studio 数据开发工作台，您可以在开源组件原生 UI 的基础上无缝衔接开发环节和生产调度环节，下图是 EMR-Studio 的整体架构和功能模块：

EMR-Studio 的角色就是一个具备大数据开发功能的节点或集群，负责作业的提交和调度，作业本身执行还是在 EMR Hadoop 集群里。一个 EMR-Studio 可以往多个 EMR Hadoop 集群提交作业，用户可以灵活切换。EMR-Studio 里总共有4个组件，我们可以分为3类：

• Zeppelin，Jupyter  -- 负责作业开发提交

• Airflow -- 负责作业生产调度

• Cluster Manager -- 负责计算集群管理

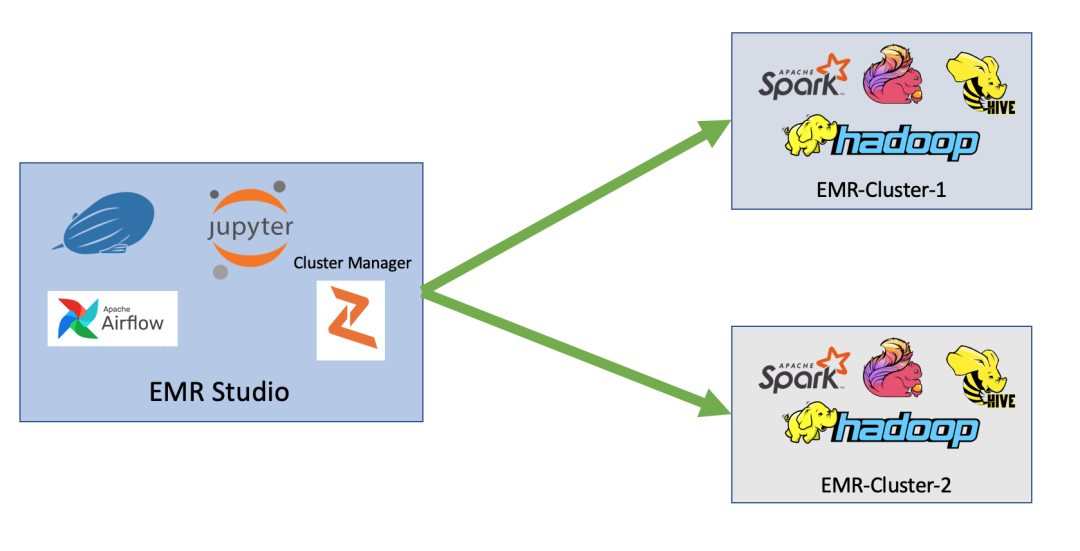

EMR-Studio 和 EMR Hadoop 集群关系图

3

EMR Studio 组件及功能

Zeppelin+Jupyter：作业开发

Zeppelin 和 Jupyter 都是开源的交互式 Notebook，我们选用 Zeppelin + Jupyter 作为大数据开发工具是因为他们具备非常好的交互性，而且都是比较成熟的大数据开发工具。开源的Zeppelin 和 Jupyter 都需要一定的配置才能跑各种类型的大数据作业，比如在 Zeppelin 里跑 Spark 作业，你需要配置 SPARK_HOME 才能正确的跑 Spark 作业，如果你有 Hive 还需要配置 HIVE_CONF_DIR。

EMR-Studio 在开源的基础上对他们做了增强和改进，用户无需任何配置，就可以在 Zeppelin 和 Jupyter 里往 EMR Hadoop 集群提交任何类型的作业（包括 Spark，Flink, Hive, Presto, Clickhouse 等等）。

此外如果你要为 PySpark 作业配置不同的 Python 环境，EMR-Studio 提供了很方便的解决方案。你只要遵循以下步骤就可以为你的 PySpark 作业创建不同的 Python 环境，做到 Python 环境的互相隔离。

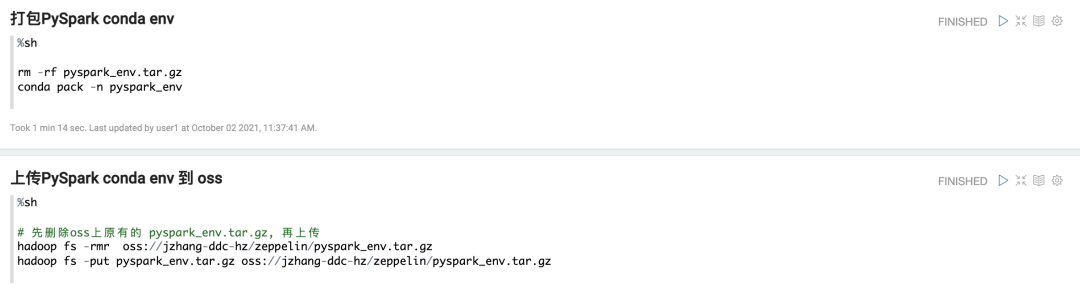

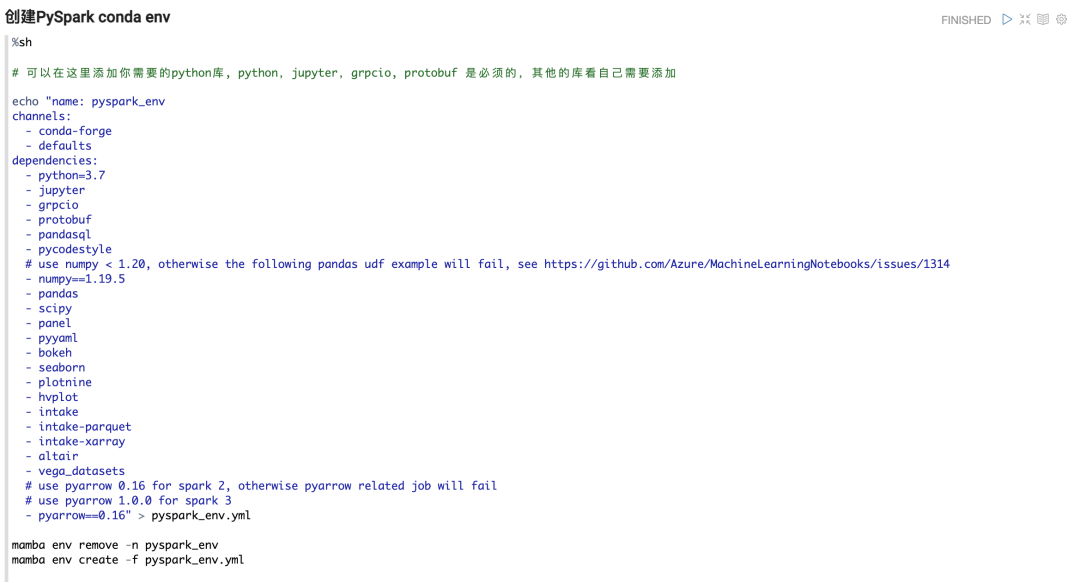

• 步骤1. 在 Zeppelin 里用 conda 创建 Python 环境并打包

• 步骤2. 上传 Python 环境到 OSS

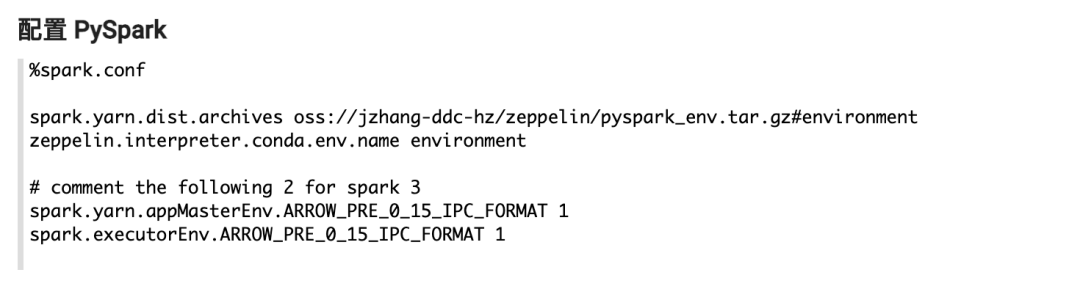

• 步骤3. 在 Zeppelin 里配置 PySpark 作业

以上是在 EMR-Studio 里 Zeppelin 的操作截屏，步骤1和步骤2是一次性的，除非你要更改 Python 环境才需要重做步骤1和2。

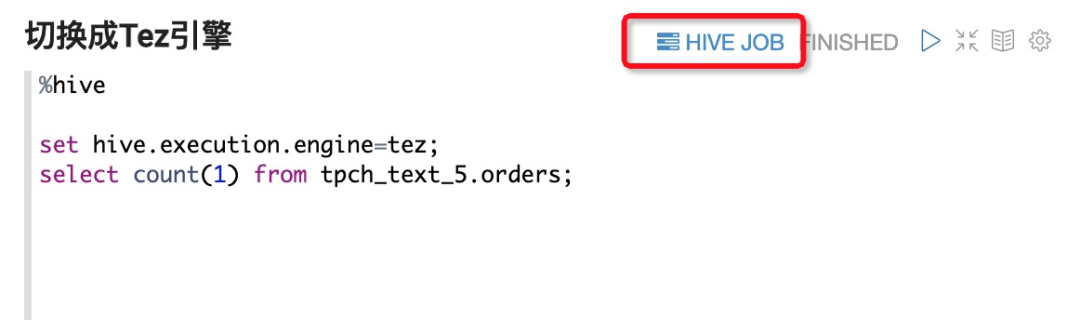

另外你在 Notebook 里可以很快定位到错误以及 Log，比如下面的 Hive 作业就有对应 Yarn App 的链接，你可以很方便定位到 Yarn App Log。

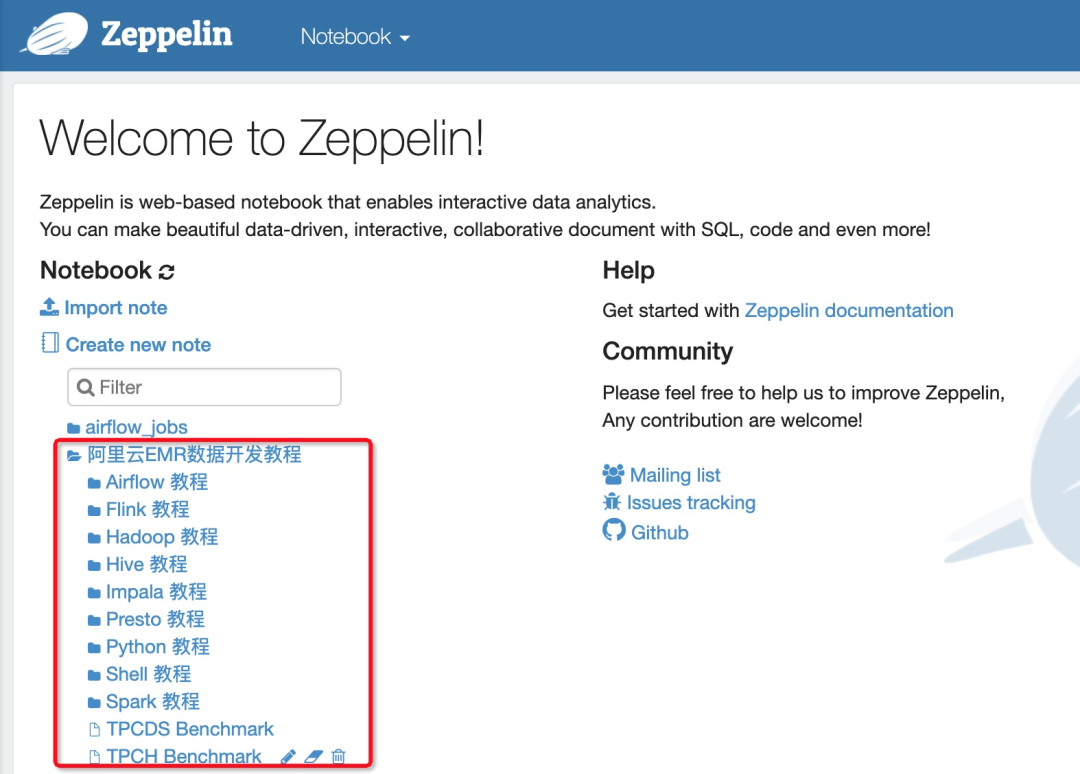

以上列举了一些我们针对 Notebook 改进易用性的点，还有很多特性这里就不一一例举，EMR-Studio 里提供了很多教程，方便大家学习使用。

Airflow ：作业调度

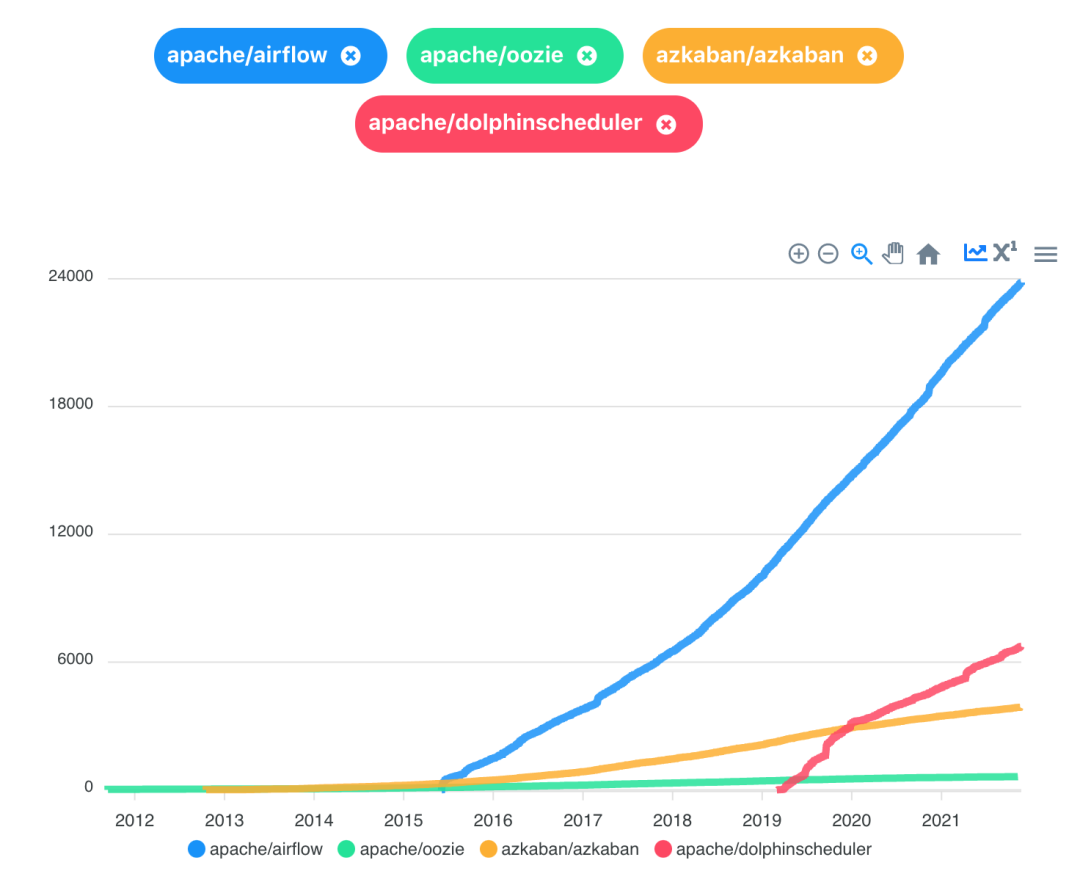

Airflow 是目前最流行也是最成熟的开源调度器。从下面的 github star 数我们就可以得出这个结论，这也是我们为什么选择 Airflow 作为 EMR-Studio 的调度器解决方案。

除了支持开源 Airflow 的功能之外，我们对 EMR-Studio 里的 Airflow 做了优化与整合，主要的改进有：

• 支持 Log 存储在 OSS 上

• 支持 DAG 文件存储在 OSS 上

• 支持 DAG 文件在线编辑

• 支持 Zeppelin 和 Jupyter 的调度

• 支持 EMR 集群的切换

• 整合阿里云监控告警功能

这里我们重点介绍下 Airflow 与 Zeppelin 的整合，假设你已经在 Zeppelin 里完成了作业开发，这里例举一个简单的 ETL 例子：

• 步骤1：用 shell 生成原始文本 csv 数据

• 步骤2：用 Spark 将 csv 数据转换为 parquet 格式

• 步骤3：用 Spark 对 parquet 数据查询

每个步骤我们都在 Zeppelin 里用一个 note 来完成，现在只要编写下面的 DAG 文件就可以将这些 task 串起来构成一个定时调度的工作流。这里最重要的是我们用到了 ZeppelinOperator，在这个 Operator 里，我们只要指定 noteId 就可以了。

from airflow import DAG
from datetime import datetime, timedelta
from airflow.contrib.operators.zeppelin_operator import ZeppelinOperator


default_args = {
  'owner': 'airflow',
  'depends_on_past': False,
  'start_date': datetime(2018, 1, 1),
  'email_on_failure': False,
  'email_on_retry': False,
  'retries': 0,
  'retry_delay': timedelta(minutes=5),
}




with DAG('zeppelin_etl_note_dag',
     max_active_runs=5,
     schedule_interval='0 0 * * *',
     default_args=default_args) as dag:


    execution_date = "{{ ds }}"


    raw_data_task = ZeppelinOperator(
        task_id='raw_data_task',
        conn_id='zeppelin_default',
    note_id='2FZWJTTPS',
    params= {'dt' : execution_date}
  )


    spark_etl_task = ZeppelinOperator(
        task_id='spark_etl_task',
        conn_id='zeppelin_default',
    note_id='2FX3GJW67',
    params= {'dt' : execution_date}
    )


    spark_query_task = ZeppelinOperator(
        task_id='spark_query_task',
        conn_id='zeppelin_default',
    note_id='2FZ8H4JPV',
    params= {'dt' : execution_date}
    )




    raw_data_task >> spark_etl_task >> spark_query_task

Cluster Manager ：集群管理

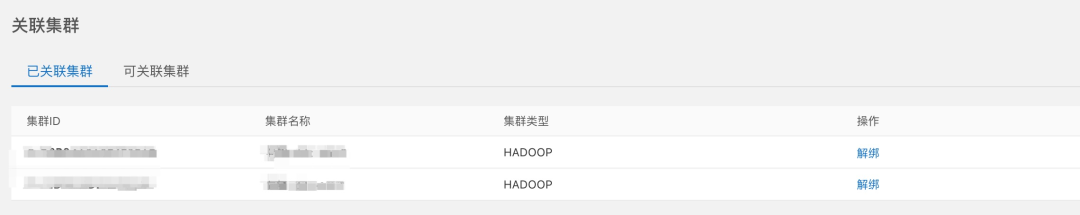

Cluster Manager 是 EMR-Studio 定制的一个组件，负责管理各个 Hadoop 计算集群的配置。EMR-Studio 一个很大的优势在于可以任意切换集群，在切换集群之前需要做管理集群的操作：

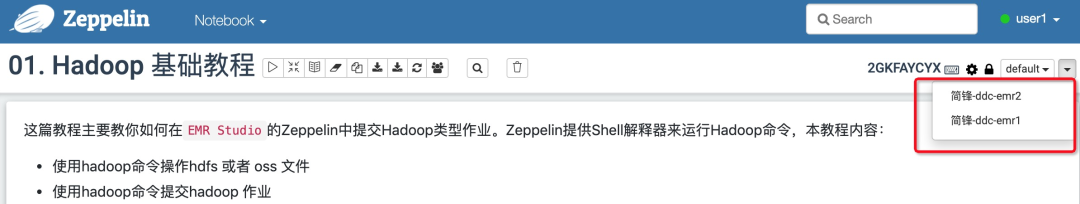

然后你就可以在 Notebook 里通过下拉框的方式来切换集群，比如你一开始选择一个开发集群来做开发，等作业开发完之后想切换到生产集群，你只需下拉框选择对应的集群就可以，如下图所示：

Airflow 也是类似，你可以在 Airflow 的 DAG 脚本里指定对应的 clusterId，如下图所示：

4

总结

本文介绍了 EMR-Studio 的整体架构以及每个组件的功能。作为一个一站式大数据开发平台，EMR-Studio 奉行开源，简单，轻量的原则，旨在解决大数据框架的易用性问题，提高数据开发工程师的工作效率。

点击阅读原文或以下链接，获取更多 EMR-Studio 相关资料：
https://help.aliyun.com/document_detail/208107.html

欢迎大家使用 EMR-Studio，提升您的工作效率。
