概述
CAD使用可以自动覆盖对象的块，有助于提升图纸的美观性和清晰度。
1、如果想把右边的图形放入左边的图形并会自动隐藏后面的东西，先把右边的图形结成块（BLOCK）。
2、然后输入wipeout命令，如图，选择多段线，绘制图形的轮廓。需要形成闭合图形。然后敲空格键，屏幕显示原来的图形不见了，你鼠标点那个图形原来的位置它又会出现，如图。
3、接上面的步骤，输入DR，将这个对象置于最前。再右键框选整个图形，结块。

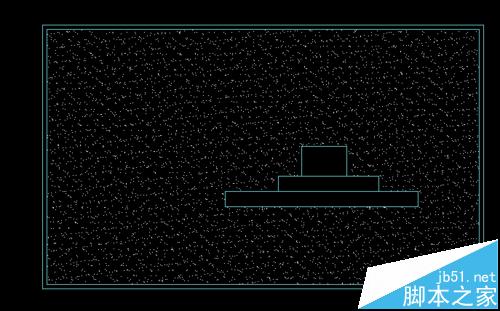

4、这时候，把弄好的图块移动到左边的图形上，效果如图。
注意事项：需要制作的图形外轮廓须为多段线，且是直线。
