概述

4、vlan技术

① 概述
GARP 协议是通用属性注册协议的主要用于建立一种属性传递扩散的机制，以保证协议实体能够注册和注销该属性。

GVRP协议：VLAN 注册协议，管理vlan，能将设备上的 VLAN 信息快速复制到整个交换网。

交换机的初始状态是工作在透明模式，有一个默认的 VLAN1 所有端口都属于 VLAN1。

1）链路和接口类型：
• 链路：接入链路(access，只允许一个vlan)；干道链路(trunk，可承载多个不同vlan)

• 太网接口分为 Access 接口、 Trunk 接口、 Hybrid 接口和 QinQ 接口四种接口类型，分别用于连接终端用户、交换机与路由器以及公网与私网的互联等。

② vlan划分方法
1）基于接口划分
＜HUAWEI＞system-view
[HUAWEI] sysname SwitchA
[SwitchA] vlan batch 2 3 或 vlan batch 2 to 3
// 批量创建vlan ；vlan2、vlan3
[SwitchA]interface gigabitethemet 0/0/1
//进入交换机接口视图
[SwitchA-GigabitEthemet0/0/1]port link-type access
// 配置接口类型为access接口
[SwitchA-GigabitEthemet0/0/1] port default vlan 2
// 将接口划分到vlan 2
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2 [SwitchA-GigabitEthemet0/0/2] port link-type trunk
// 配置接口类型为trunk接口
[SwitchA-GigabitEthemet0/0/2] port trunk allow-pass vlan 2
// 允许vlan 2通过；将vlan 2改为all，则允许全部vlan通过。

2）基于端口划分
＜HUAWEI＞sysname SwitchA
[SwitchA] vlan batch 2
[SwitchA] interface gigabitethemet 0/0/1 [SwitchA-GigabitEthemet0/0/1] port link-type hybrid
[SwitchA-GigabitEthemet0/0/ 1] port hybrid tagged vlan 2
[SwitchA-GigabitEthemet0/0/1] quit
[SwitchA] interface gigabitethemet 0/0/2
[SwitchA-gabitEthemet0/0/2] port link-type hybrid
[SwitchA-gabitEthemet0/0/2] port hybrid untagged vlan 2
[SwitchA-GigabitEthemet0/0/2] quit
[SwitchA] vlan 2
[SwitchA-vlan2] mac-vlan mac-address 22-22-22
[SwitchA-vlan2] quit
[SwitchA] interface gigabitethernet 0/0/2 [SwitchA-GigabitEthemet0/0/2] mac-vlan enable
[SwitchA-GigabitEthemet0/0/2] quit

3）GARP协议配置
配置前接口要配置trunk接口，并允许全部vlan。

[SwitchA] interface gigabitethemet 0/0/ 1 [SwitchA-GigabitEthemet0/0/1] garp
[SwitchA-GigabitEthernet0/0/ 1] garp registration normal
// 启用接口的 GARP 功能，并配置接口注册模式

③ 查看命令
displaygarp statistics
//查看接口的GARP统计信息

5、生成树协议

协议的目的是实现交换机之间冗余连接的同时避免网络环路的出现，**实现网络的高可用性 **。
生成树协议通过阻断相应端口来消除网络环路。

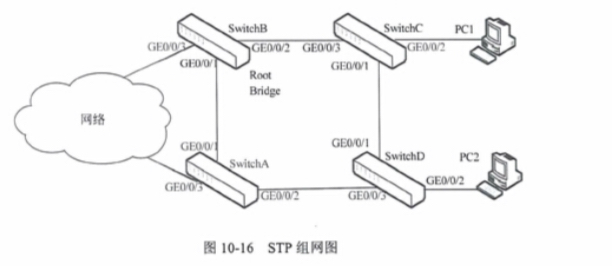

在这里插入图片描述
配置STP

1）配置STP工作模式
＜HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] stp mode stp
//配置stp模式(其他交换机同配置)

2）选定根桥
[SwitchA] stp root primary
// 配置Switch A为根桥

3）选定备份桥
[Switch B] stp root secondary
// 配置Switch B为备份桥

4）配置开销路径(其他交换机同)
[SwitchA] stp pathcost-standard legacy
// 配置端口路径开销
[SwitchA] interface gigabitethemet 0/0/1 [Switch A-GigabitEthemet0/0/ 1] stp cost 20000
//端口路径开销为 20000

5）启动stp(其他交换机同)
[SwitchB] interface gigabitethernet 0/0/2
[SwitchB-GigabitEthemet0/0/2] stp edged-port enable
//开启
[SwitchB-GigabitEthemet0/0/2] stp bpdu-filter enable
//过滤
[SwitchB-gabitEthemet0/0/2] quit

[Switch B] stp enable
//全部交换机启动stp

6）查看
display stp brief命令，
查看stp模式下端口状态和端口的保护类型。
display stp interface [接口] brief
查看端口stp状态

6、RIP协议

动态路由RIP

①RIP配置
1）先在路由器的各接口配置好IP地址

2）配置路由器rip功能
[RI] rip
[RI-rip-1] network 192.168.1.0
[RI-rip-1] network 192.168.2.0
[RI-rip-1] quit
// 若该路由器的其中一个接口是192.168.1.1，则配置该网段，几个接口则几个network [本地接口网段]
// 其他路由器同配置

• 若配置RIP-2
[RI] rip
[RI] version 2
后面则就network [本地接口网段]

② RIP与BFD联动配置
双向转发检测 BFD 是一种用于检测邻居路由器之间链路故障的检测机制。
常与路由协议联动，当链路出现故障，能够迅速感知并通报，然后快速切换另一条路径传输。(双链路备份)

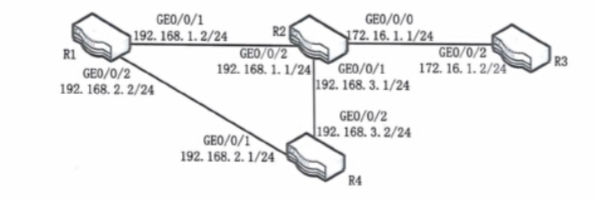

在这里插入图片描述
1）配置好各路由器的接口IP地址和子网掩码
2）配置路由器的RIP协议，例R1，其他路由器类似配置
[R1] rip 1
[R1-rip-1] version 2
[R1-rip-1] network 192.168.1.0
[R1-rip-1] network 192.168.2.0
[R1-rip-1] quit
3）配置路由器所有接口BFD特性
[R1] bfd
[R1-bfd] quit
[R1] rip 1
[R1-rip-1] bfd all-interfaces enable
// 启动bfd 功能
[Rl-rip-1] bfd all-interfaces min-rx-interval 100 min-tx-interval 100 detect-multiplier 10
// 配置最小发送、时间间隔和检测时间倍

③ 查看
display rip 1 route
//查看路由器rip路由表
display rip 1 neighbor
// 查看邻居
dis rip 1 bfd session all
//查看bfd 会话
display ip routing-table
//查看路由表

7、OSPF协议

①OSPF协议配置

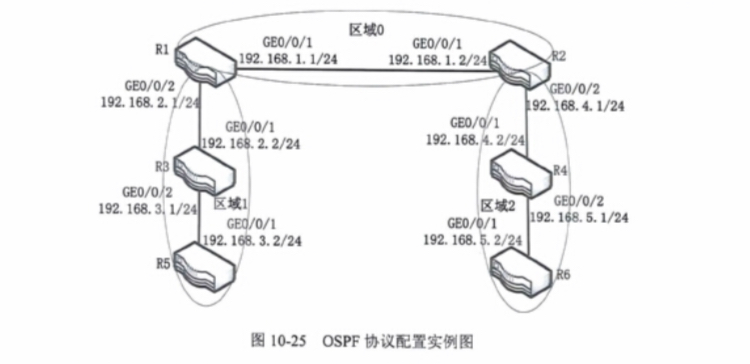

在这里插入图片描述
1）配置好各路由器的接口IP
2）配置OSPF基本功能
[R1] router id 1.1.1.1
[R1] ospf
[R1-ospf-1] area 0
[R1-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0] quit
[R1-ospf-1] area 1
[R1-ospf-1-area-0.0.0.1] network 192. 168.2.0 0.0.0.255
[R1-ospf-1-area-0.0.0.1] quit
[Rl-ospf-1] quit
//其他路由器配置相似

3）查看
display ospf peer
//查看ospf邻居信息
display ospf routing
//查看ospf路由信息

8、IS-IS协议

中间系统到中间系统 IS-IS

① IS-IS配置
在这里插入图片描述
1）配置路由器各接口IP信息
2）配置路由器is-is基本功能
[R1] isis
[R1-isis-1] is-level level-I
[Rl-isis-1) network-entity 10.0000.0000.0001.00 [Rl-isis-1) quit
[RI] interface gigabitethernet 1/0/0 [Rl-GigabitEthernetl/0/0) isis enable I [Rl-GigabitEthernetl/0/0)
