标题STM32Cubemx ADC配置详解

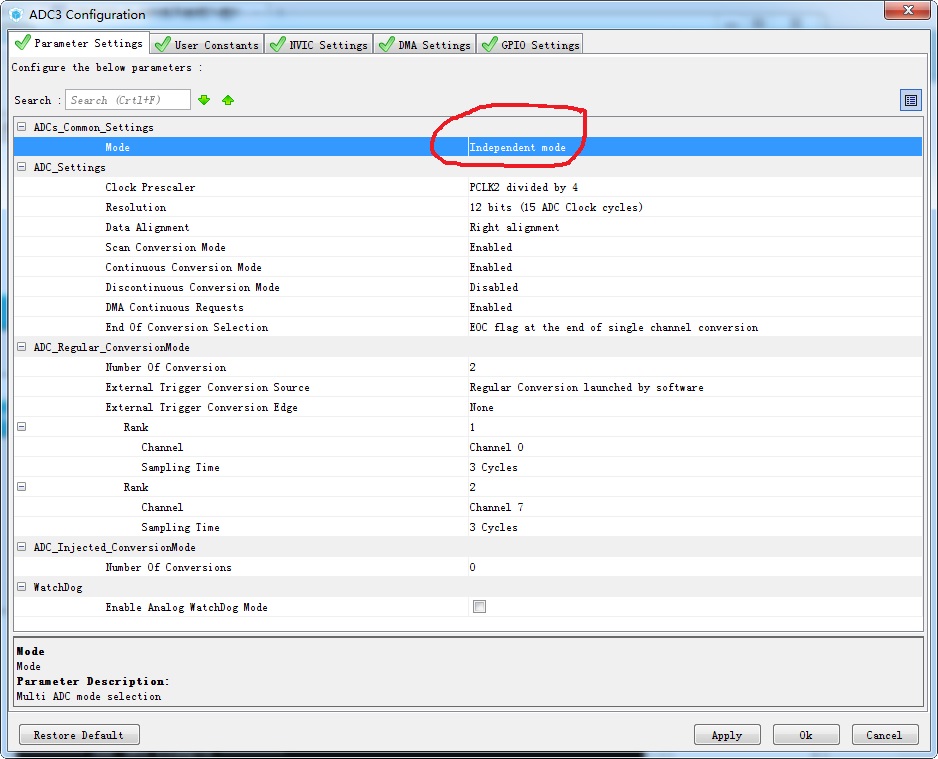

ADC独立模式

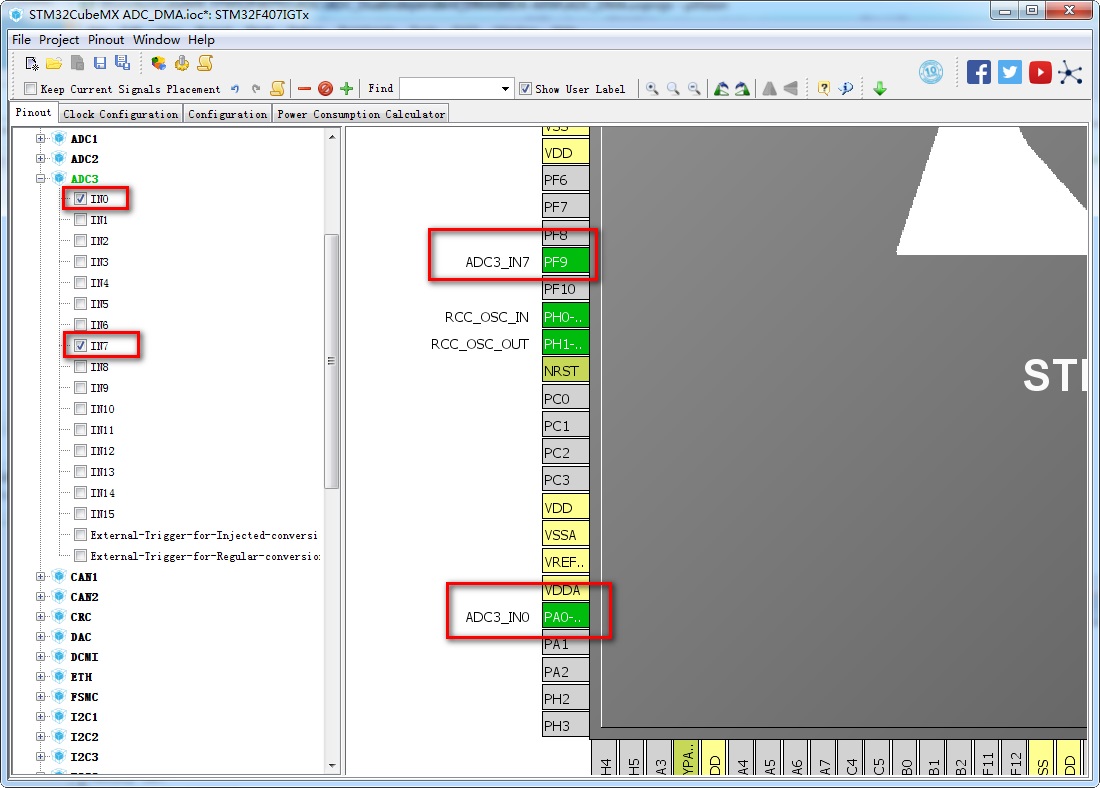

所谓独立模式，在一个管脚上只有一个ADC采集该管脚的电压。

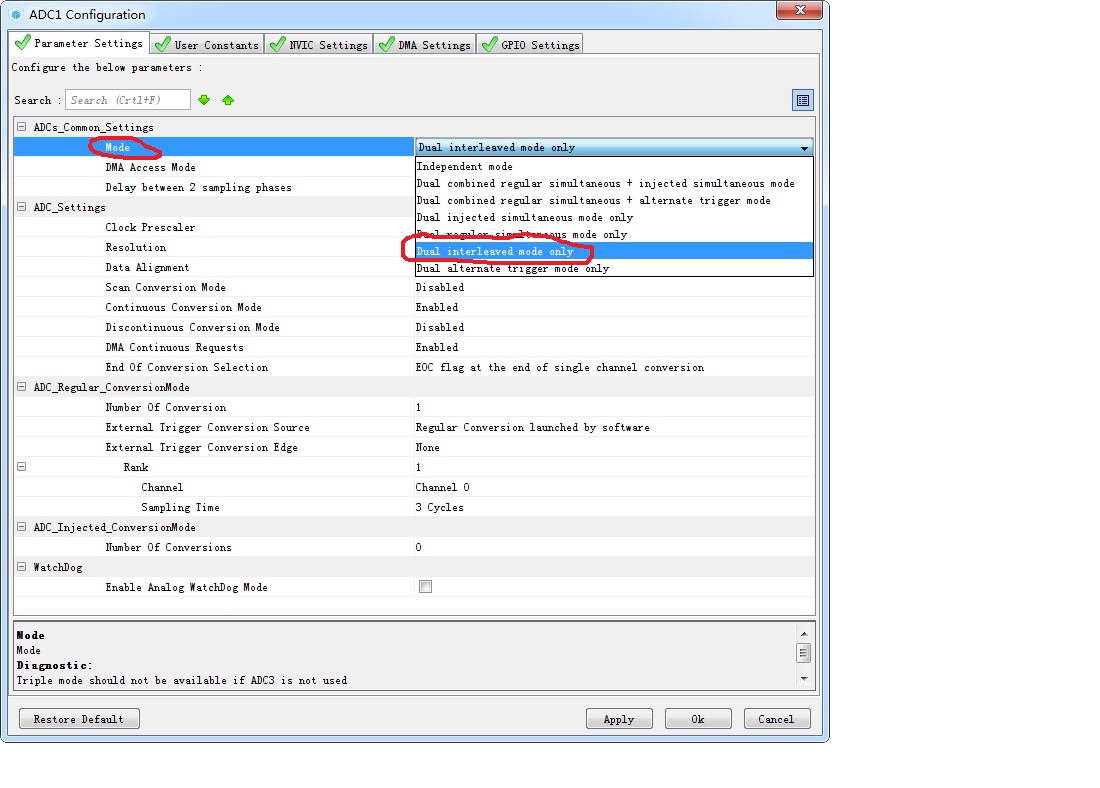

ADC双重模式

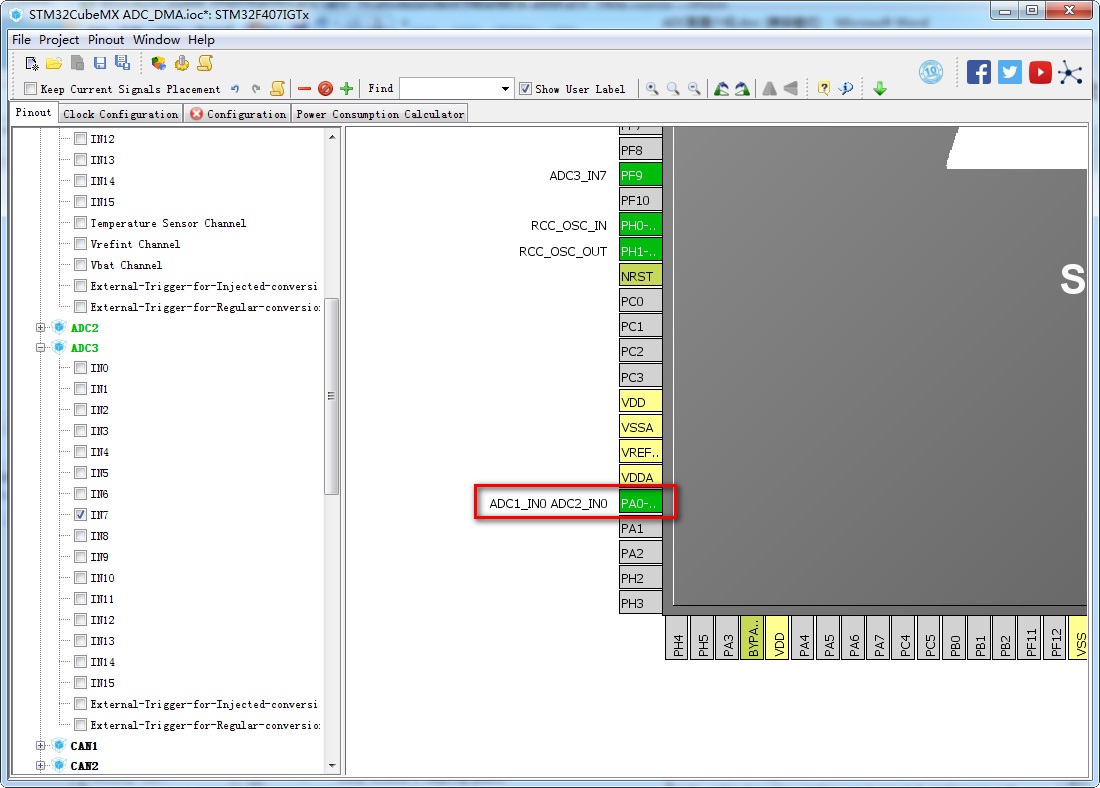

所谓两重模式，就是ADC1_IN0，ADC2_IN0在同一管脚上，采集的是同一管脚上的电压。

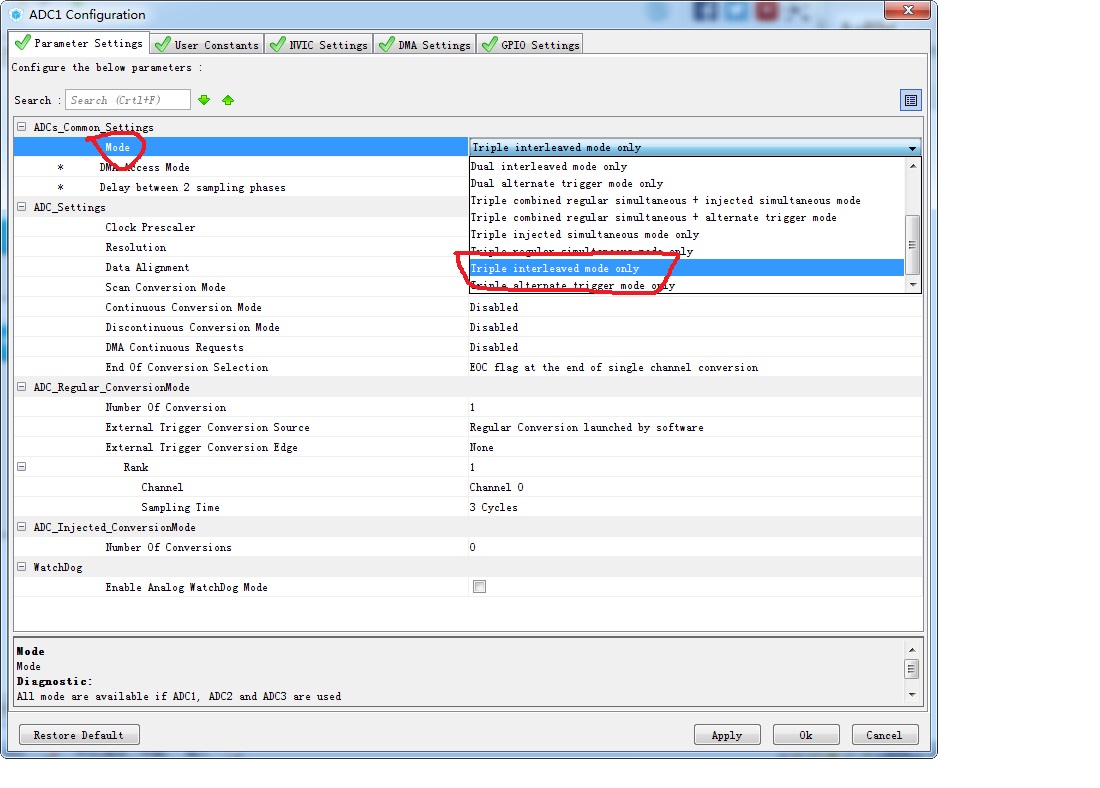

ADC三重模式

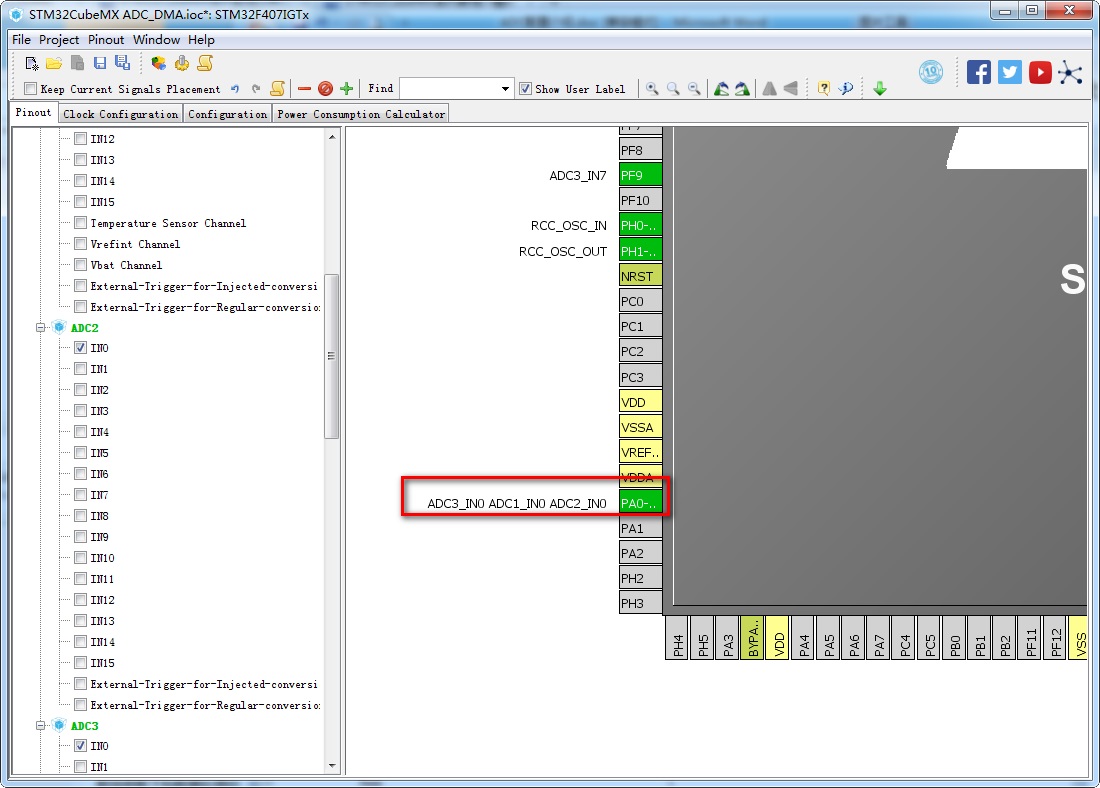

所谓三重模式，ADC1_IN0，ADC2_IN0，ADC3_IN0在同一管脚上，采集的是同一管脚上的电压。

Parameter Settings

一、 ADCs_Common_Settings

1. Mode: 设置ADC 工作模式（独立模式或多重模式）
   独立模式
   <1> Independent mode ADC1 和ADC2 工作在独立模式
   双重模式
   <2> Dual regular simultaneous + injected simultaneous mode ADC1 和ADC2 工作在同步规则模式和同步注入模式
   <3> regular regular simultaneous + alternate trigger mode ADC1 和ADC2 工作在同步规则模式和交替触发模式
   <4> Dual injected simultaneous mode only ADC1 和ADC2 工作在同步注入模式
   <5> Dual regular simultaneous mode only ADC1 和ADC2 工作在同步规则模式
   <6> Dual interleaved mode only ADC1 和ADC2 工作在交叉模式
   <7> Dual alternate trigger mode only ADC1 和ADC2 工作在交替触发模式
   三重模式
   <8> Triple combined regular simultaneous + injected simultaneous mode 工作在同步规则模式和同步注入模式
   <9> Triple combined regular simultaneous + alternate trigger mode 工作在同步规则模式和交替触发模式
   <10> Triple injected simultaneous mode only ADC1 和ADC2 工作在同步注入模式
   <11> Triple regular simultaneous mode only ADC1 和ADC2 工作在同步规则模式
   <12> Triple interleaved mode only ADC1 和ADC2 工作在交叉模式
   <13> Triple alternate trigger mode only ADC1 和ADC2 工作在交替触发模式

2. DMA Access Mode :（DMA）直接存储器存取访问模式（在多重模式下才有此项）

3. Delay between 2 sampling phases: 2个抽样阶段的延迟（在多重模式下才有此项）

二、 ADCs _Settings
<1> Clock Prescaler ADC的时钟分频数
<2> Resolution 分辨率（意思是AD位数）
<3> Data Alignment ADC 数据向左边对齐还是向右边对齐
<4> Scan Conversion Mode ADC工作在扫描模式（多通道）还是单次（单通道）模式。可以设置这个参数为ENABLE 或者DISABLE。
<5> Continuous Conversion Mode ADC模数转换工作在连续模式。可以设置这个参数为 ENABLE或者DISABLE 。
<6> Discontinuous Conversion Mode ADC模数转换工作在不连续模式（单次模式）。可以设置这个参数为 ENABLE或者DISABLE 。
<7> DMA Continuous Requests DMA连续请求
<8> End of Conversion Selection 转换选择结束

三、 ADCs_Regular_ConversionMode （规则通道转换模式）
<1> Number of Conversion ADC转换的通道数量
<2> External Trigger Conversion Source ADC外部触发转换源
<3> External Trigger Conversion Edge ADC外部触发转换边沿（意思是上升沿/下降沿触发）

四、 Rank
<1> Channel ADC转换通道
<2> Sampling Time ADC转换时间

五、 ADC_Injected_ConversionMode（注入通道转换模式）
<1> Number of Conversion ADC转换的注入通道数
注入通道数不为0时，才有下面的配置项
<2> External Trigger Source ADC外部触发转换源
<3> External Trigger Edge ADC外部触发转换边沿（意思是上升沿/下降沿触发）
<4> Injected Conversion Mode ADC注入转换通道模式

六、 Rank（ADC_Injected_ConversionMode的（Number of Conversion ）ADC转换的注入通道数不为0时，才能配置注入通道的其他参数）
<1> Channel ADC转换通道
<2> Sampling Time ADC转换时间
<3> Injected Offset ADC注入通道的偏值

七、 WatchDog
<1> Enable Analog WatchDog Mode
