NB-IoT模块 移远BC26测试 - 初识

背景介绍

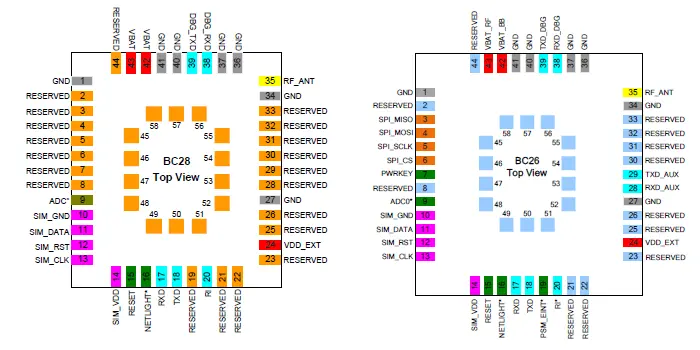

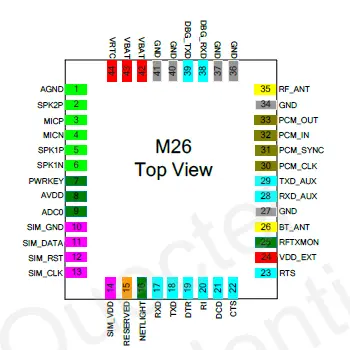

        移远通讯于2017年10月正式发布基于华为海思平台的全新一代 NB-IoT 模组 BC28，同年12月，发布了基于 MTK 平台的新款 NB-IoT 模组 BC26，巧妙的是，这两款模组都兼容其旗下 GSM/GPRS 系列的 M26 模块。虽然是引脚兼容，但个别细节还是有所差异，现在比较一下。

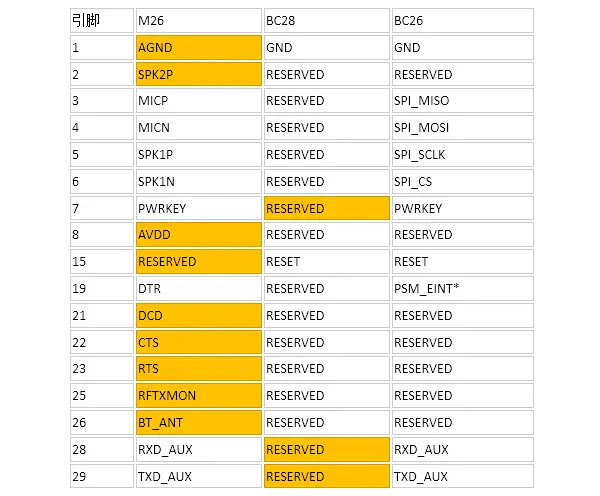

区别如下：

设计思路

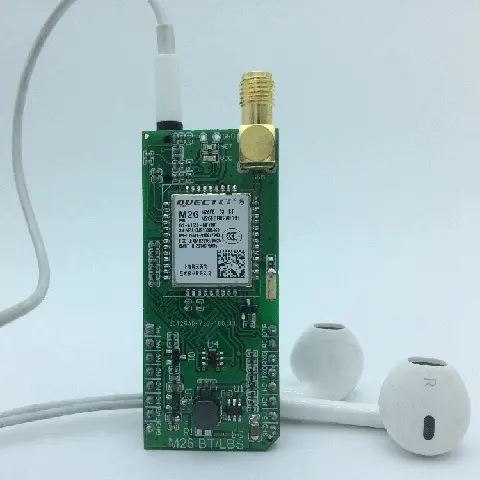

        之前有设计过一款M26模块，它能够满足嵌入式项目中传输数据、语音和SMS需求，该模块包含一个四极音频/麦克风插孔（支持大部分国标耳机，即大部分安卓手机配的耳机），一个SMA天线连接器以及一个micro SIM卡插槽。

        今天要说的主角并非M26。在对BC28或者BC26进行设计时，将延续这一系列通讯模块的设计理念。接口依然是两排8Pin单排针（即mikroBUS接口），电源供电、通讯接口兼容，这样用户在实际应用中，可以在2G、NB-IoT做到灵活切换。

        BC26是低功耗应用，电源将采用带使能端的低功耗LDO，3.3V供电。其它电路暂且与M26设计保持一致。

工程样片测试

发送 ATI，查看模组信息，回复如下：

Quectel_Ltd

Quectel_BC26

Revision: BC26NAR01A02

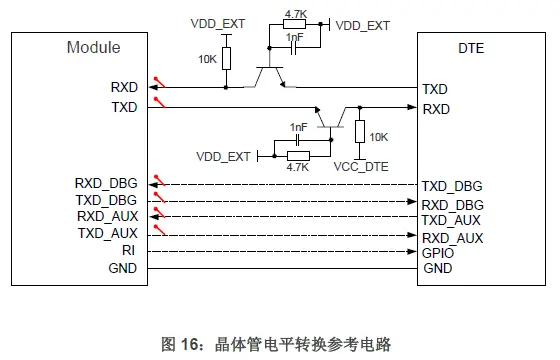

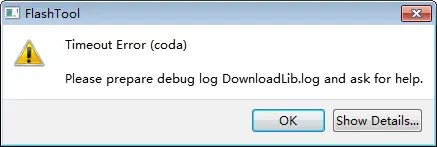

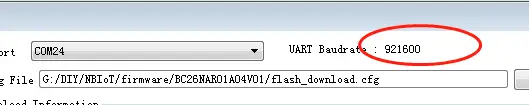

        4月份拿到的工程样片固件版本为 BC26NAR01A02。现在在售模组已更新至 BC26NAR01A04，决定升级一下试试。升级过程可谓坎坷，官方给的升级工具，通过串口升级，波特率固定为921600，而评估工程样片的电路用的是三极管电平转换，晶体管电路解决方案的通讯速率有限制，最大也就支持到460Kbps，显然，跟上位机升级程序不相匹配。

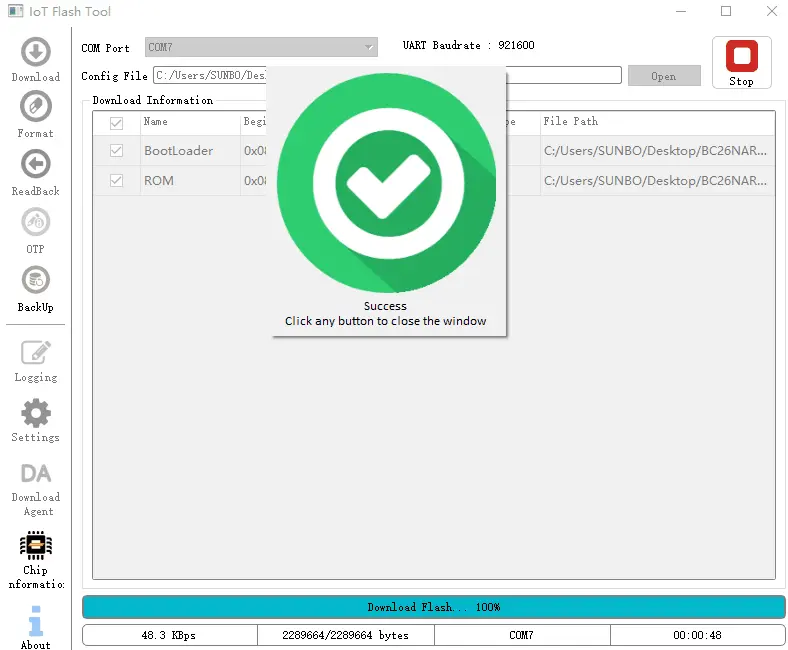

只能调整电平转换方案，采用电阻分压或者双向电压电平转换器，后者成本要高一些，但会更稳定。前期评估，先用电阻分压试下，验证是否是波特率导致的升级失败，结果没错的，可以升级。

        接下来，调整方案，推出正式版的NB-IoT开发板。

        在下一节，将详细介绍BC26的使用，尽情关注。
