概述

第一步、编译生成.bin升级固件

本教程需要用到 arduino IDE的esp8266开发环境，关于arduino IDE 的ESP8266环境配置可参考：环境配置: 点击跳转

如果已安装好esp8266 开发环境，继续：

使用arduino IDE软件，打开随便一个需要升级的程序，点击「项目」-「导出已编译的二进制文件」即可生成.bin固件，如下图。
在这里插入图片描述

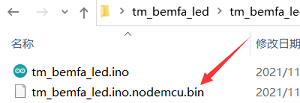

生成的固件在程序所在文件夹中如下图所示：

第二步、上传.bin固件到巴法云

在巴法云控制台，点击跳转，随便新建个主题，例如主题 light002，如下图所示：

在这里插入图片描述

然后点击OTA，如下图所示：

在这里插入图片描述

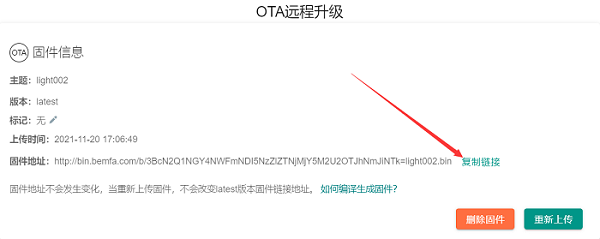

进去后，点击上传固件，找到刚刚生成的固件上传即可，上传后复制固件链接，如下图：

在这里插入图片描述

第三步、远程升级

唯一的要求：等待升级的esp8266有网就行。

示例一：

最简单测试版本：
程序流程讲解：开机–>等待联网–>成功联网–>升级。
如下：

#include <ESP8266WiFi.h>
#include <ESP8266httpUpdate.h>


/******需要修改的地方****************/

#define wifi_name       "newhtc"     //WIFI名称，区分大小写，不要写错
#define wifi_password   "qq123456"   //WIFI密码
                                     //固件链接，在巴法云控制台复制、粘贴到这里即可
String upUrl = "http://bin.bemfa.com/b/3BcN2Q1NGY4NWFmNDI5NzZlZTNjMjY5M2U2OTJhNmJiNTk=light002.bin";

/**********************************/

/**
 * 主函数
 */
void setup() {
  Serial.begin(115200);                     //波特率115200
  WiFi.begin(wifi_name, wifi_password);     //连接wifi
  while (WiFi.status() != WL_CONNECTED) {   //等待连接wifi
    delay(500);
    Serial.print(".");
  }
  Serial.println("start update");
  updateBin();                              //开始升级
}

/**
 * 循环函数
 */
void loop() {

}

//当升级开始时，打印日志
void update_started() {
  Serial.println("CALLBACK:  HTTP update process started");
}

//当升级结束时，打印日志
void update_finished() {
  Serial.println("CALLBACK:  HTTP update process finished");
}

//当升级中，打印日志
void update_progress(int cur, int total) {
  Serial.printf("CALLBACK:  HTTP update process at %d of %d bytes...n", cur, total);
}

//当升级失败时，打印日志
void update_error(int err) {
  Serial.printf("CALLBACK:  HTTP update fatal error code %dn", err);
}


/**
 * 固件升级函数
 * 在需要升级的地方，加上这个函数即可，例如setup中加的updateBin();
 * 原理：通过http请求获取远程固件，实现升级
 */
void updateBin(){
  WiFiClient UpdateClient;
  ESPhttpUpdate.onStart(update_started);//当升级开始时
  ESPhttpUpdate.onEnd(update_finished); //当升级结束时
  ESPhttpUpdate.onProgress(update_progress); //当升级中
  ESPhttpUpdate.onError(update_error); //当升级失败时

  t_httpUpdate_return ret = ESPhttpUpdate.update(UpdateClient, upUrl);
  switch(ret) {
    case HTTP_UPDATE_FAILED:      //当升级失败
        Serial.println("[update] Update failed.");
        break;
    case HTTP_UPDATE_NO_UPDATES:  //当无升级
        Serial.println("[update] Update no Update.");
        break;
    case HTTP_UPDATE_OK:         //当升级成功
        Serial.println("[update] Update ok.");
        break;
  }
}

示例二：

采用远程指令控制是否升级，可先了解远程控制灯的程序，

例如通过app控制esp8266开关灯：点击跳转

app采用发送on、off的指令，当esp8266收到on，执行开灯，当esp8266收到off，执行关灯。如果开关灯没问题，我们当然也可以发生其他指令，我们可以随便假设个指令，让esp8266收到该指令，执行固件升级即可。

例如收到指令update，执行升级函数

   if(getMsg  == "on"){       //如果收到指令on==打开灯
     turnOnLed();
   }else if(getMsg == "off"){ //如果收到指令off==关闭灯
      turnOffLed();
    }else if(getMsg == "update"){  //如果收到指令update
      updateBin();//执行升级函数
    }

示例二完整程序下载：点击下载

由于固件链接地址是不变的，所以就算重新上传了固件，也可以一直持续向上升级。

附：错误代码

如果报错，错误代码可参考

/// note we use HTTP client errors too so we start at 100
//TODO - in v3.0.0 make this an enum
constexpr int HTTP_UE_TOO_LESS_SPACE            = (-100);
constexpr int HTTP_UE_SERVER_NOT_REPORT_SIZE    = (-101);
constexpr int HTTP_UE_SERVER_FILE_NOT_FOUND     = (-102);
constexpr int HTTP_UE_SERVER_FORBIDDEN          = (-103);
constexpr int HTTP_UE_SERVER_WRONG_HTTP_CODE    = (-104);
constexpr int HTTP_UE_SERVER_FAULTY_MD5         = (-105);
constexpr int HTTP_UE_BIN_VERIFY_HEADER_FAILED  = (-106);
constexpr int HTTP_UE_BIN_FOR_WRONG_FLASH       = (-107);
constexpr int HTTP_UE_SERVER_UNAUTHORIZED       = (-108);
