ESP8266 ESP-01WIFI模块串口AT指令调试

ES-01:

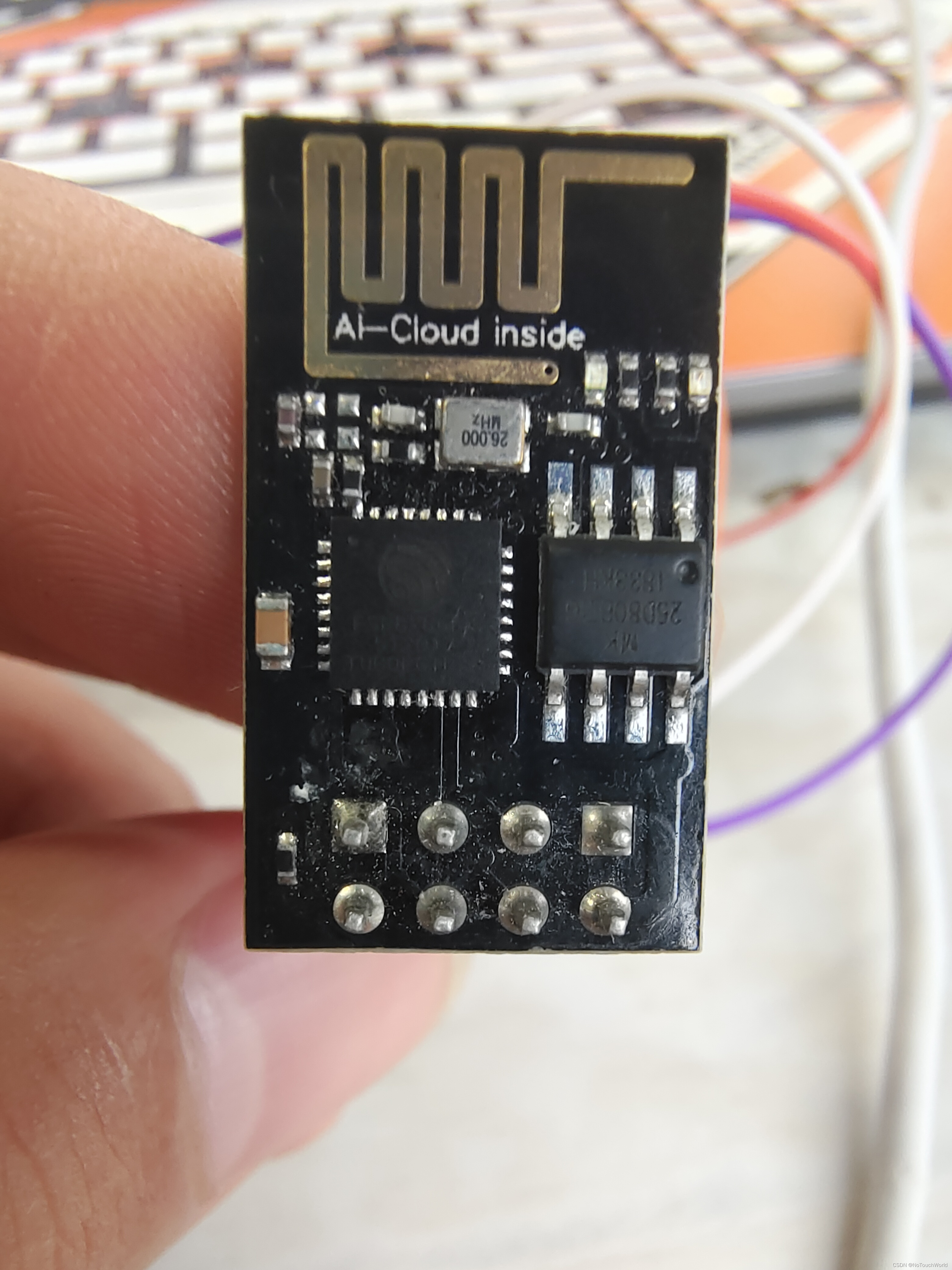

正面
背面以及接线.

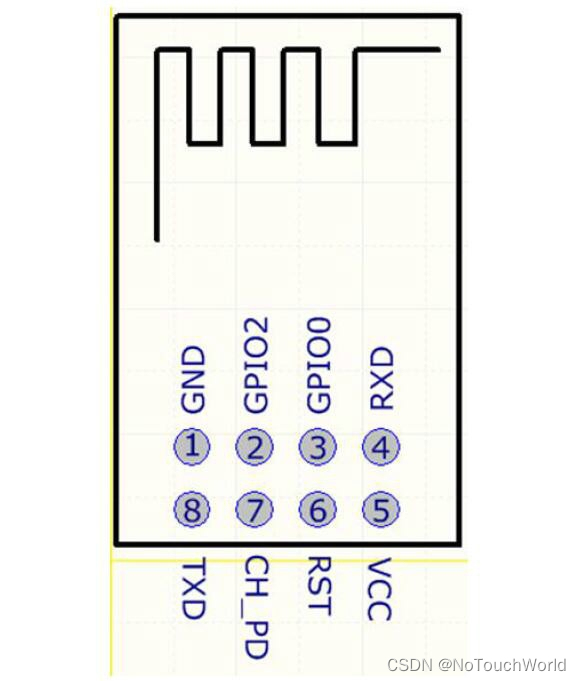

引脚图。

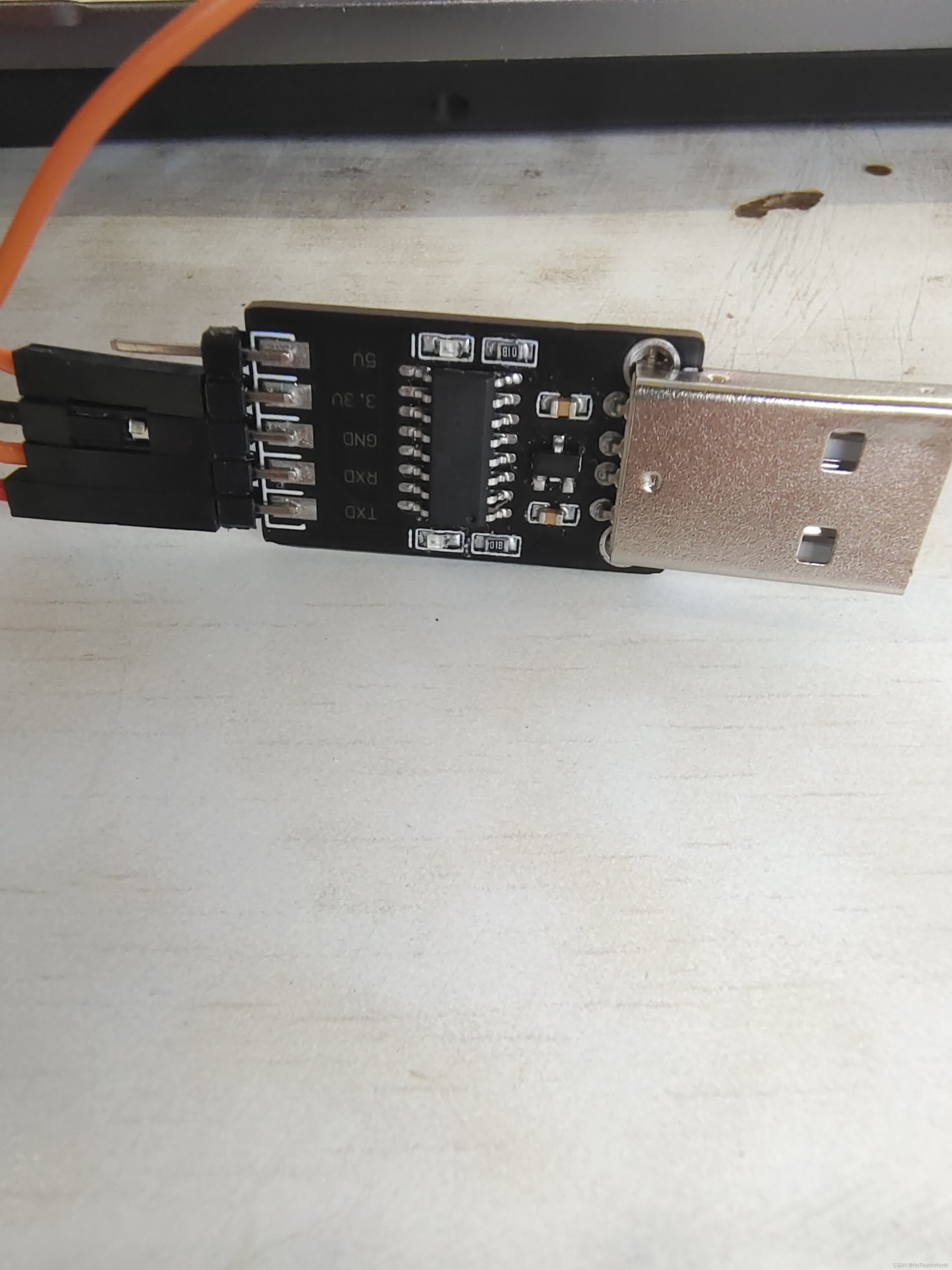

3个TTL转USB就只有这个是好的，裂开

ESP-01与USB转TTL接线方式：
TXD -----------URXD
RXD -----------UTXD
GND-----------GND
VCC -----------3.3V
CH-PD ----------3.3V
对，你没看错，CH_PD和VCC都接3.3V,因为CH_PD需要高电使能，至于怎么接呢，可以用洞洞板之类的，或者像我这样：

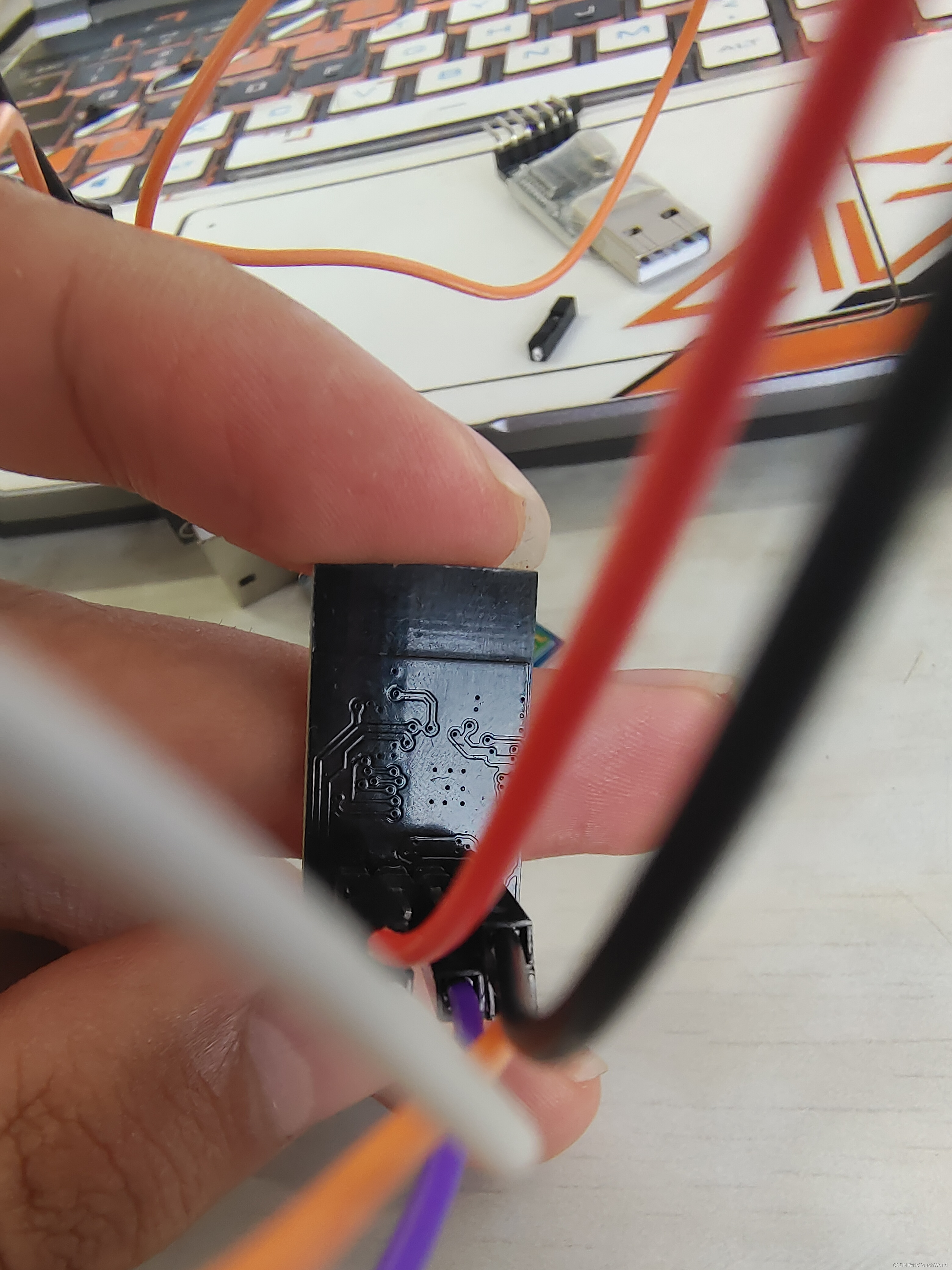

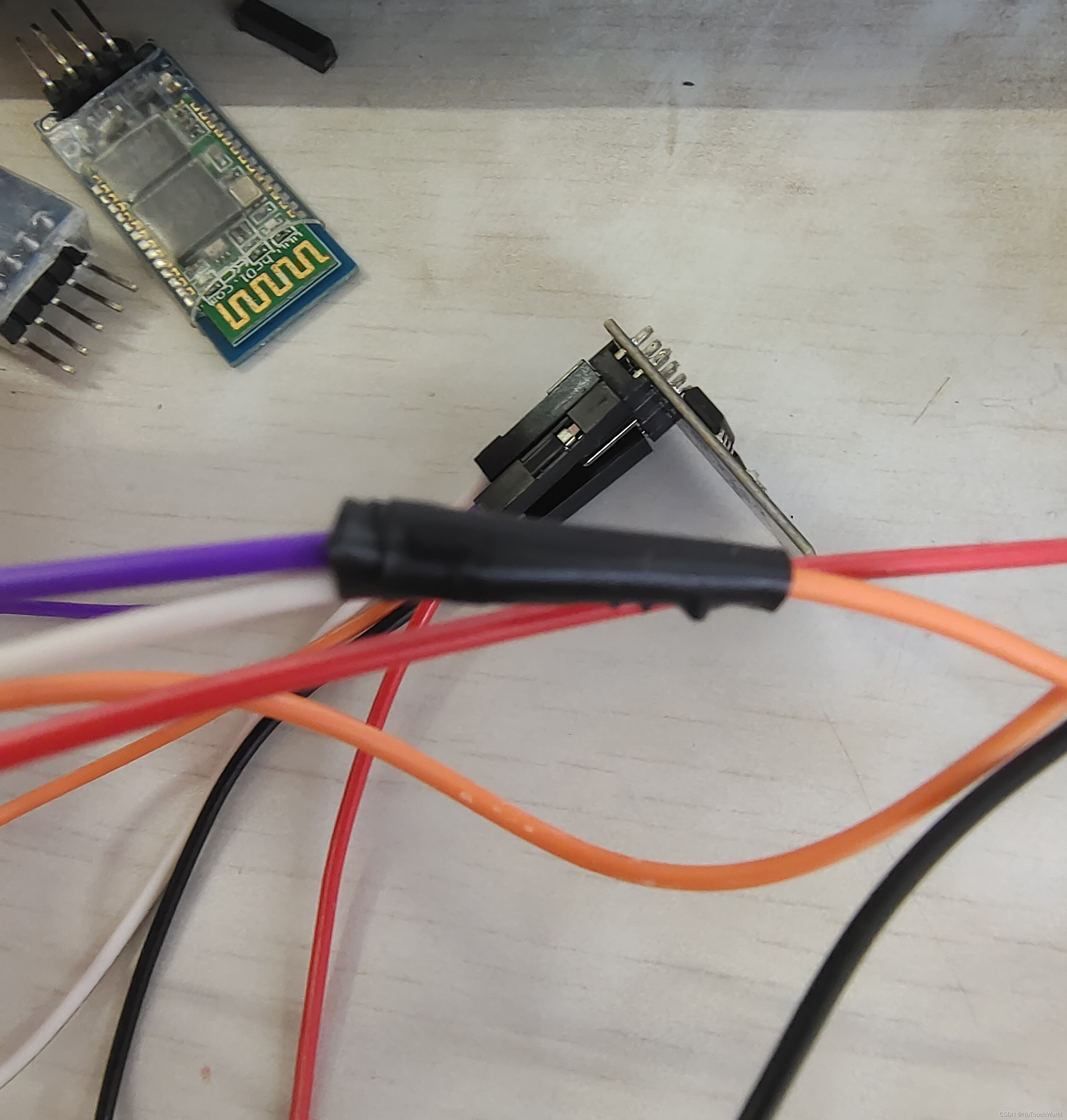

万能接线法（流下没有洞洞板的泪水）

串口调试：
我使用的是XCOM V2.3串口调试软件。
波特率设置为115200，如果不行可以调成9600 38400等，勾选左下角发送新行。

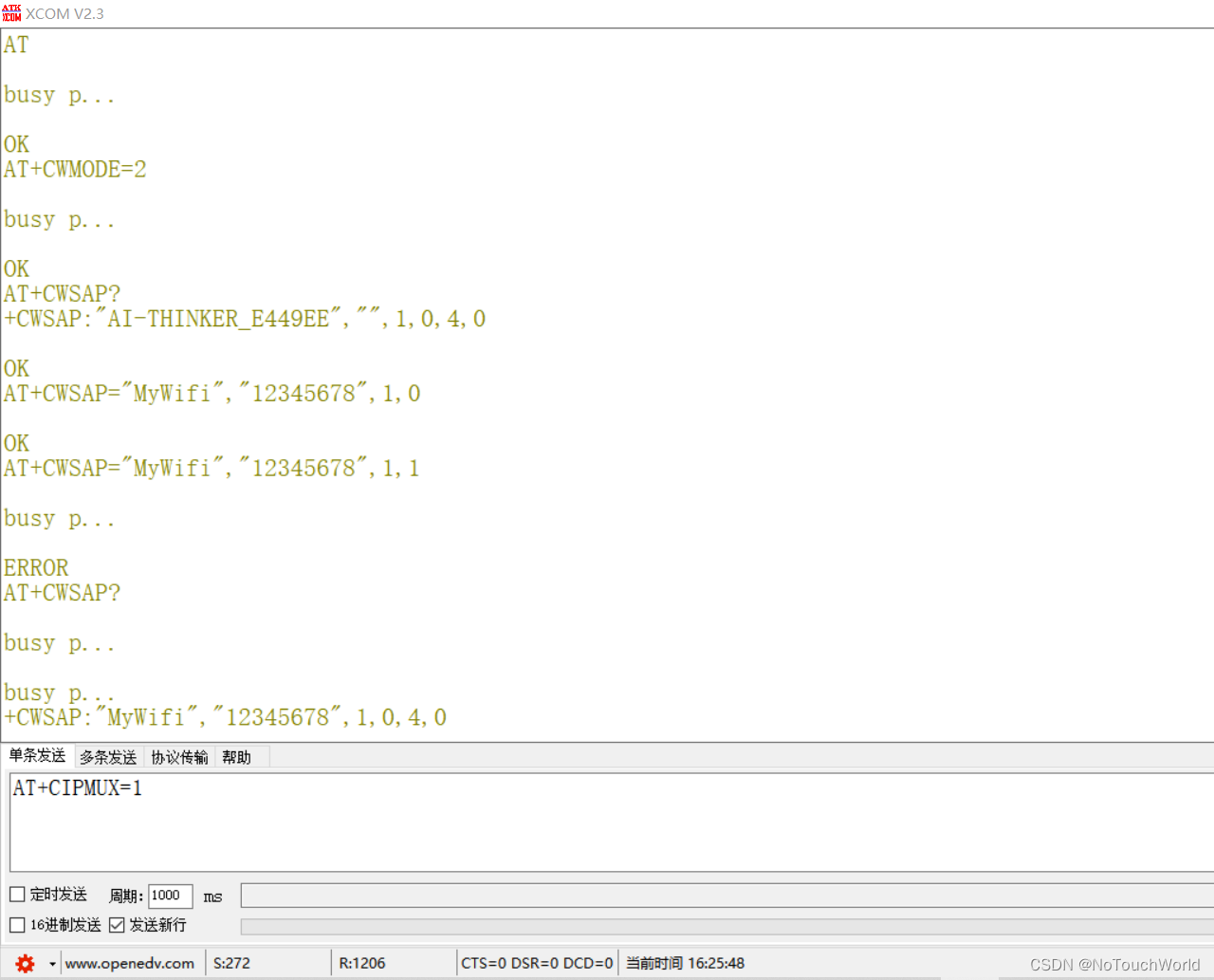

发送AT,返回OK，如果没有，在发送界面AT后面加入回车。
模块有三种工作模式: 1、STA（Station）终端站点（可以连接到WIFI上，可以看成一个手机）

2、AP（Access Point） 热点模式，模块相当于一个手机热点（手机等设备可以连接它，但是它不能连接其他的WIFI）

3、AP+STA 以上两种模式的结合（可以连接别的WIFI，也可以让其他设备连接自己；好比一台电脑，自己连着WIFI上网， 同　　　　　　　　　　　　时可以开个360WIFI让小伙伴也可以上网）

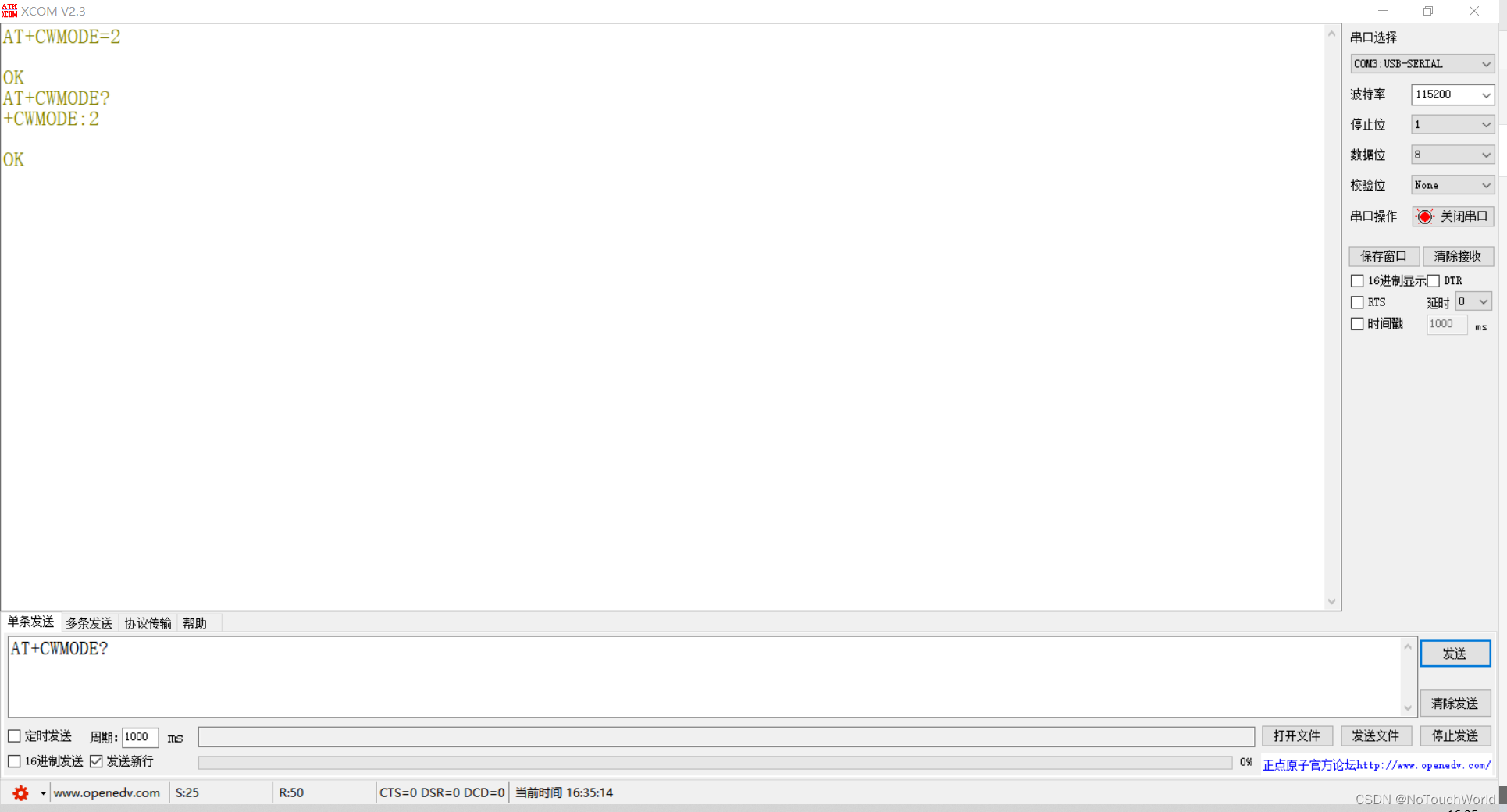

进行AP模式设置：
AT+CWMODE=2;设置为模式2；
AT+CWMODE?;查询模式；

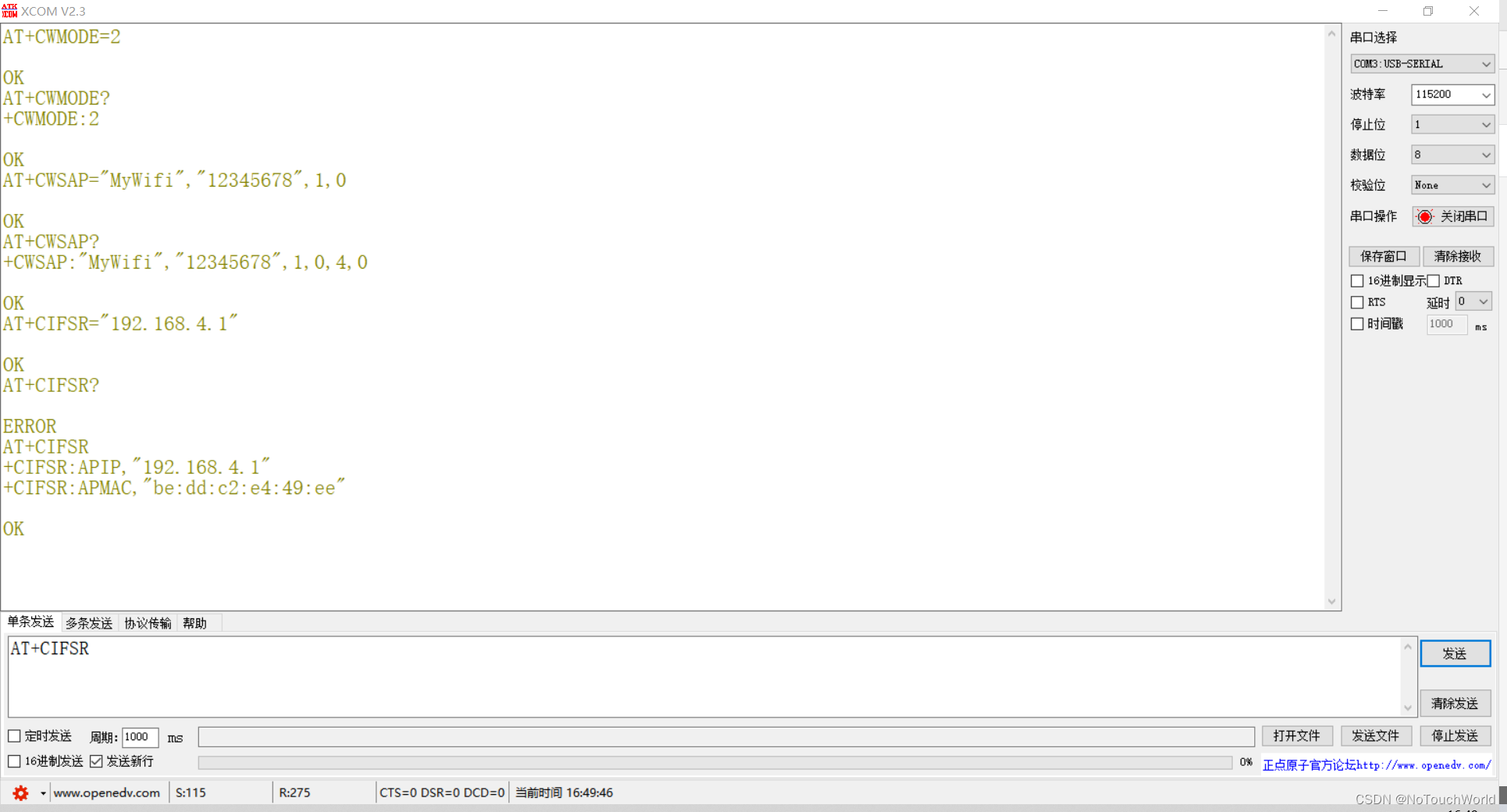

配置热点：

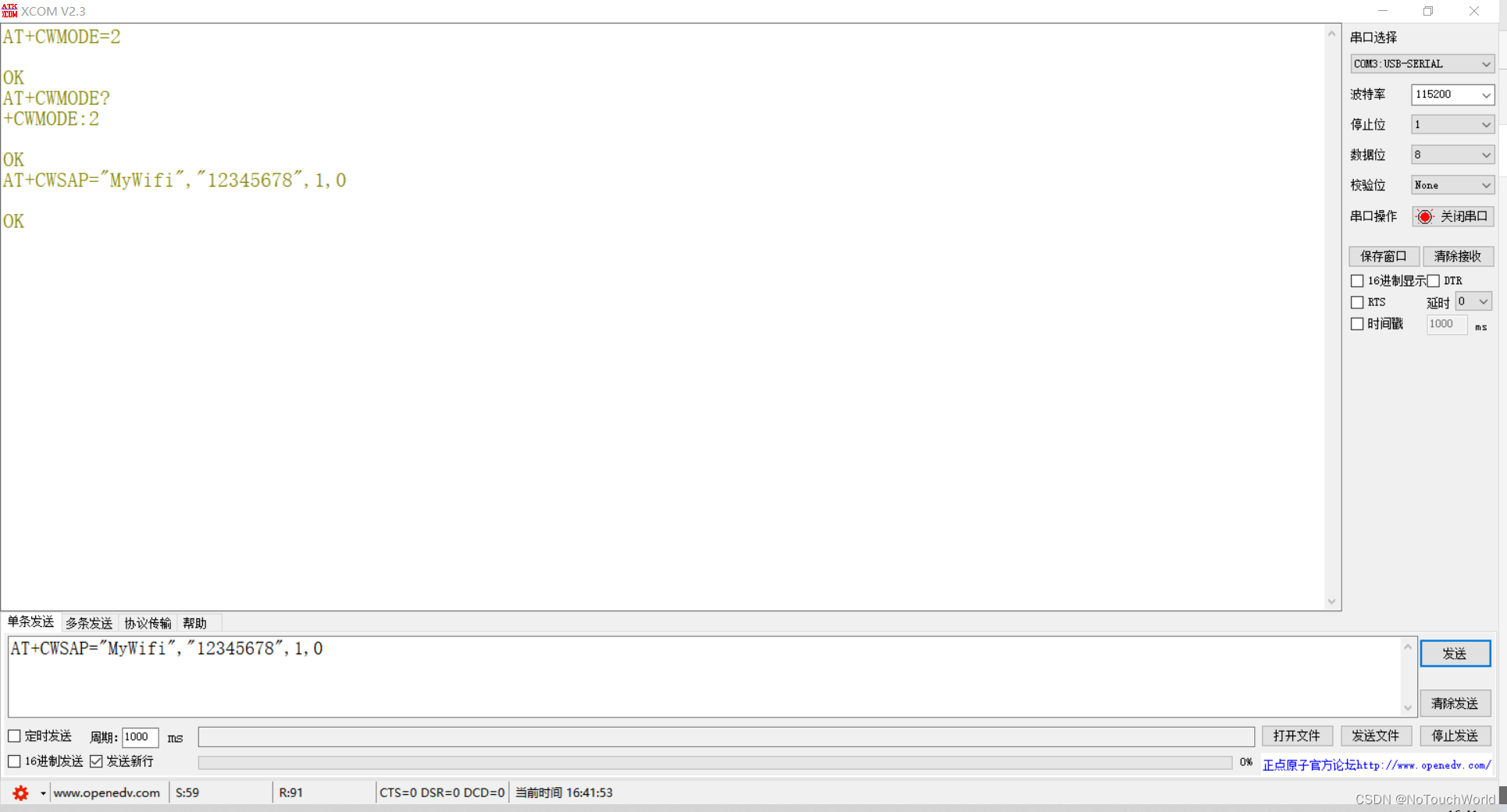

AT+CWSAP=“SSID”,“PWD”,CHI,ECN ;热点名字，热点密码，热点通道，热点加密方式。
AT+CWSAP? 配置查询
加密方式0:OPEN, 1:WEP, 2:WPA_PSK, 3:WPA2_PSK, 4:WPA_WPA2_PSK. 虽然有加密模式，但实际只能配置open模式，及设置为0.

设置IP:
AT+CIFSR=“192.168.4.1” 设置IP地址。

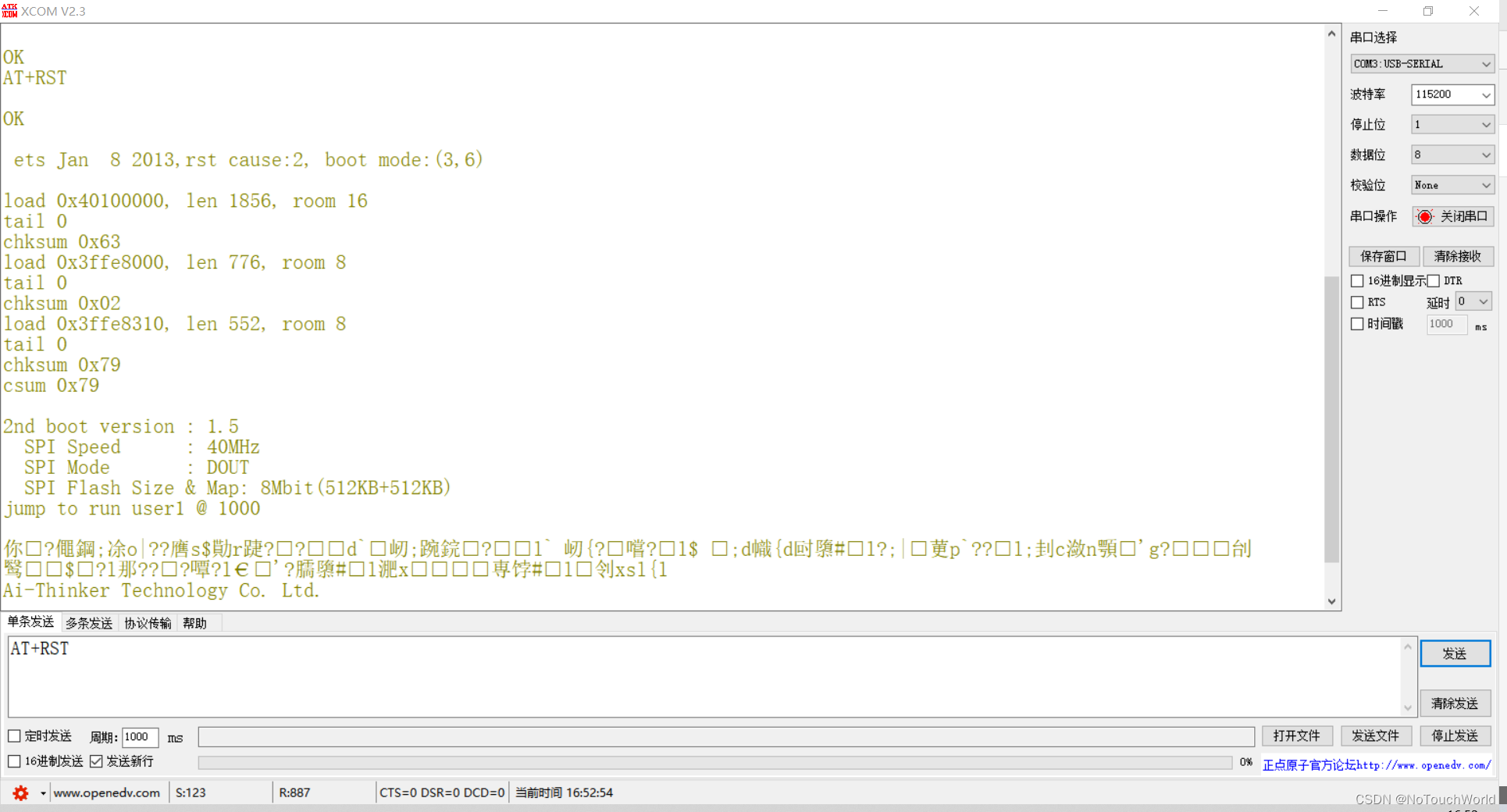

AT+CIFSR 查询IP地址设置完成进行重启AT+RST

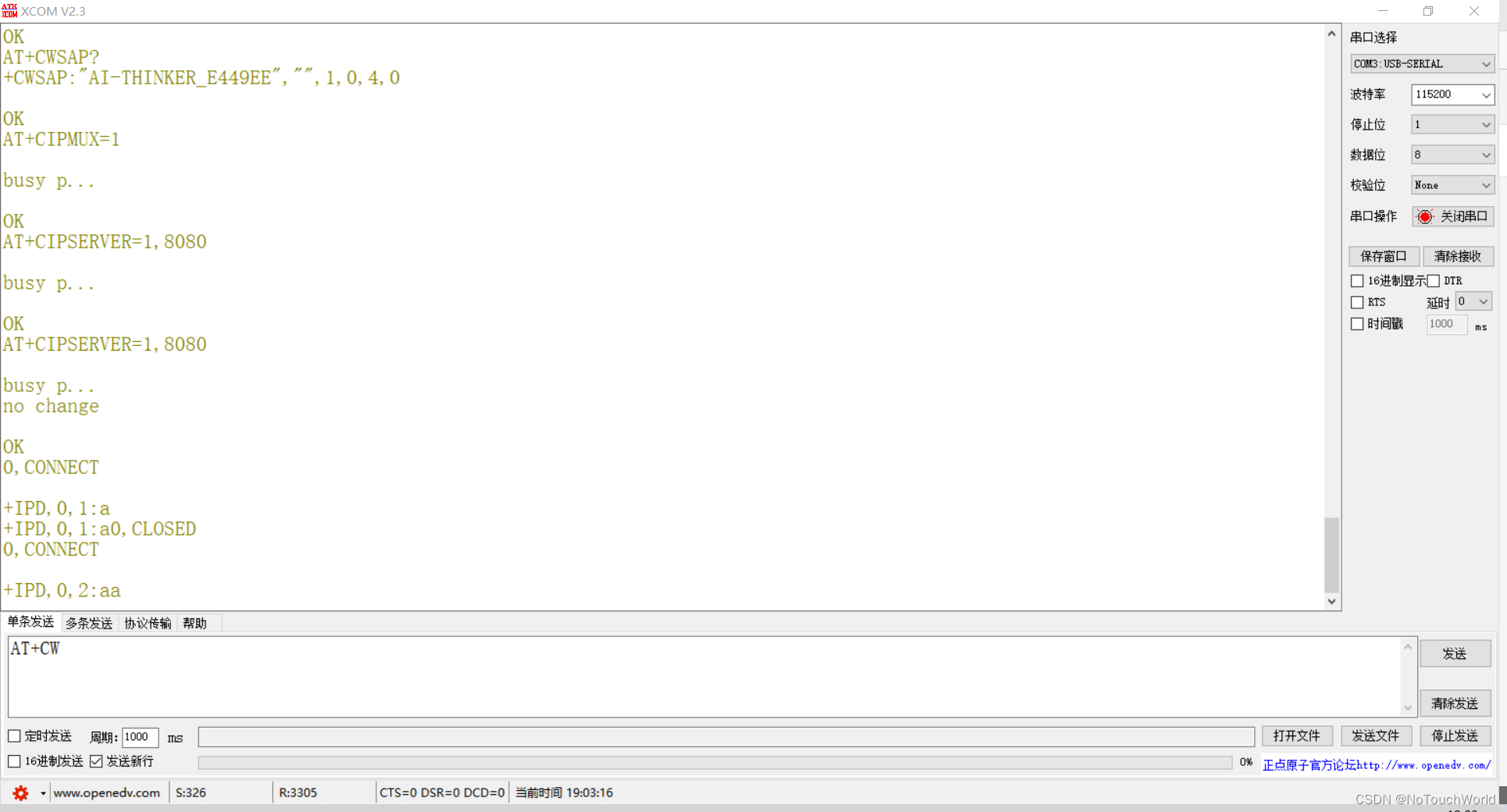

AP模式下，每次重启后都需要发送AT+CIPMUX=1 ，开启服务器(设置1为多连接,0为单路连接)
开启服务，监听8888端口

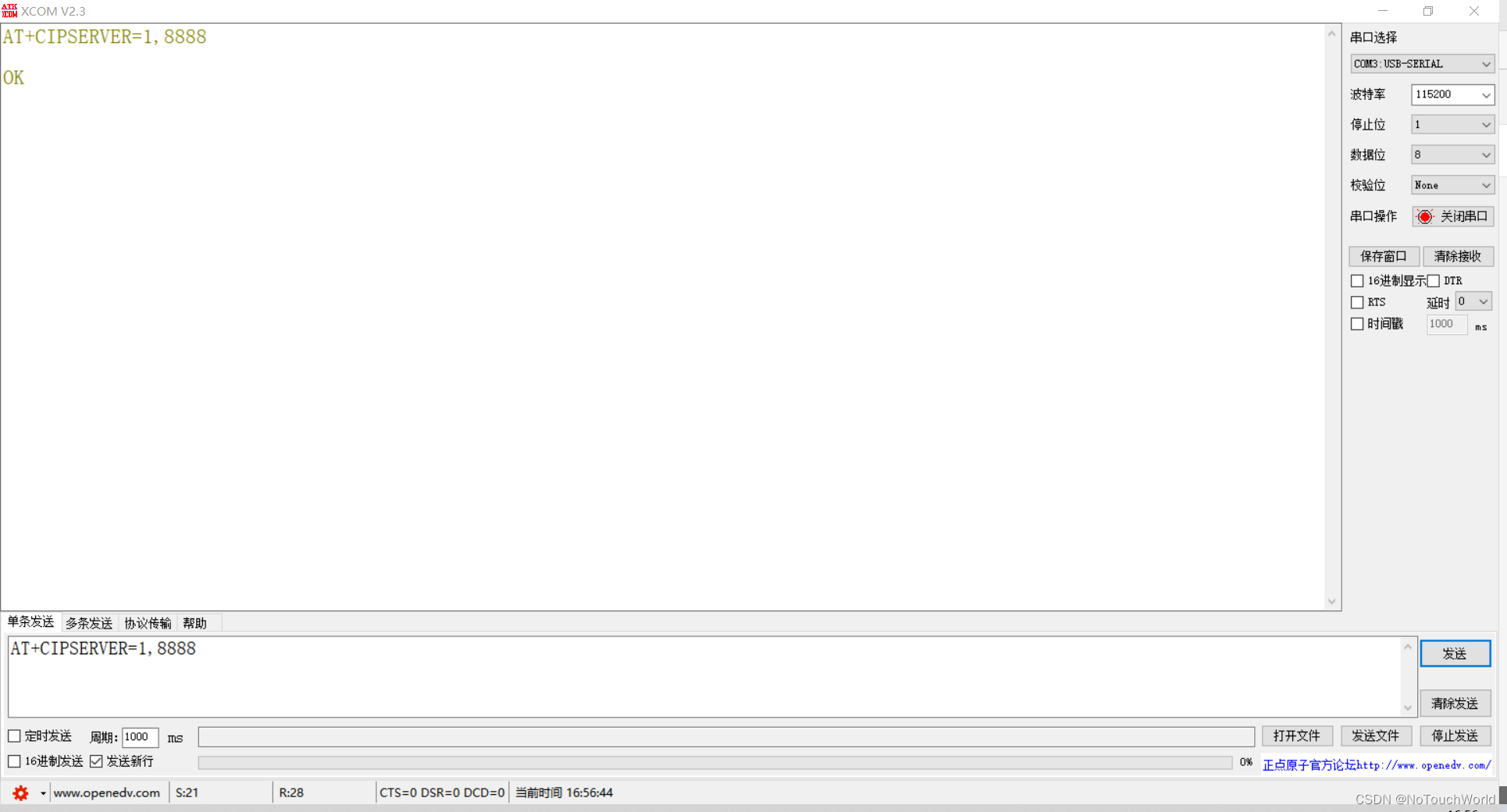

AT+CIPSERVER=1,8888

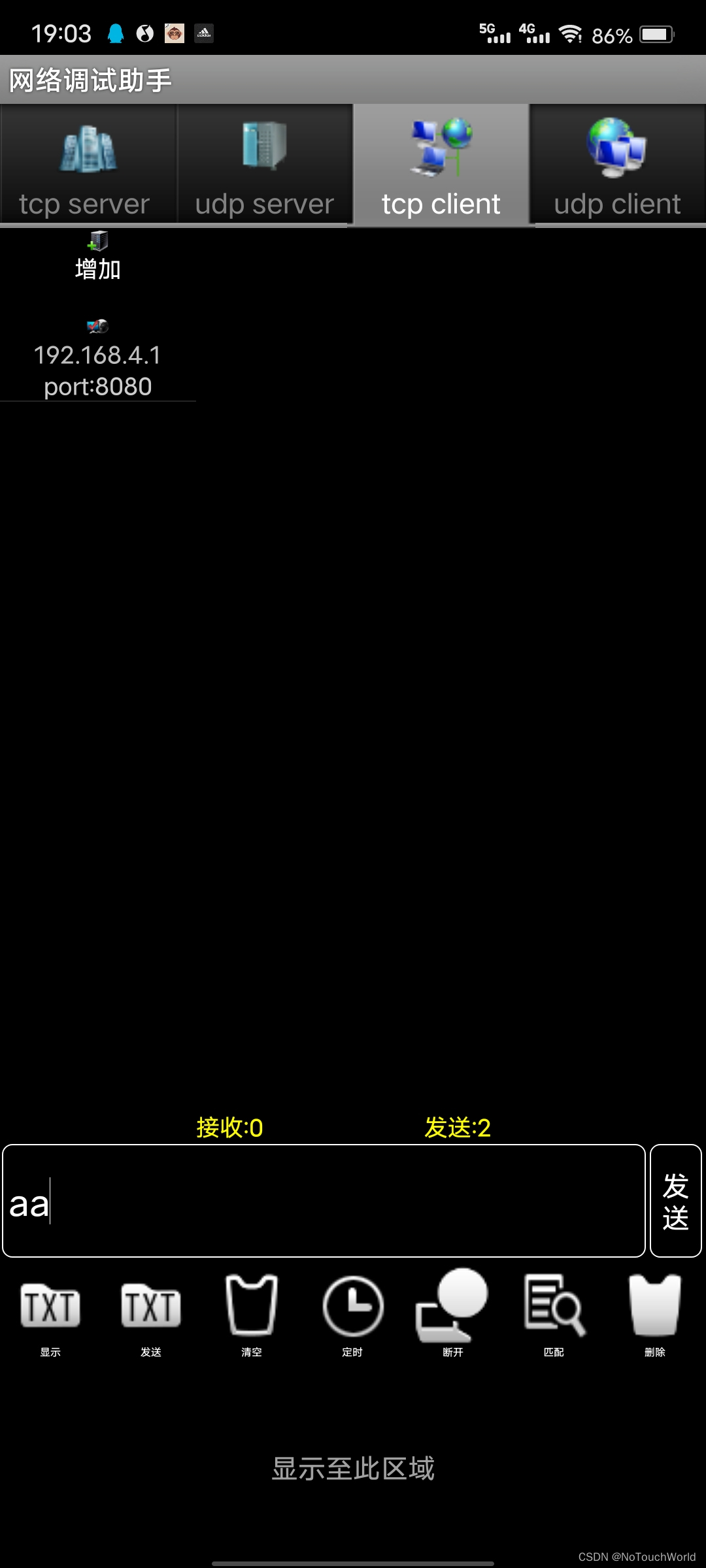

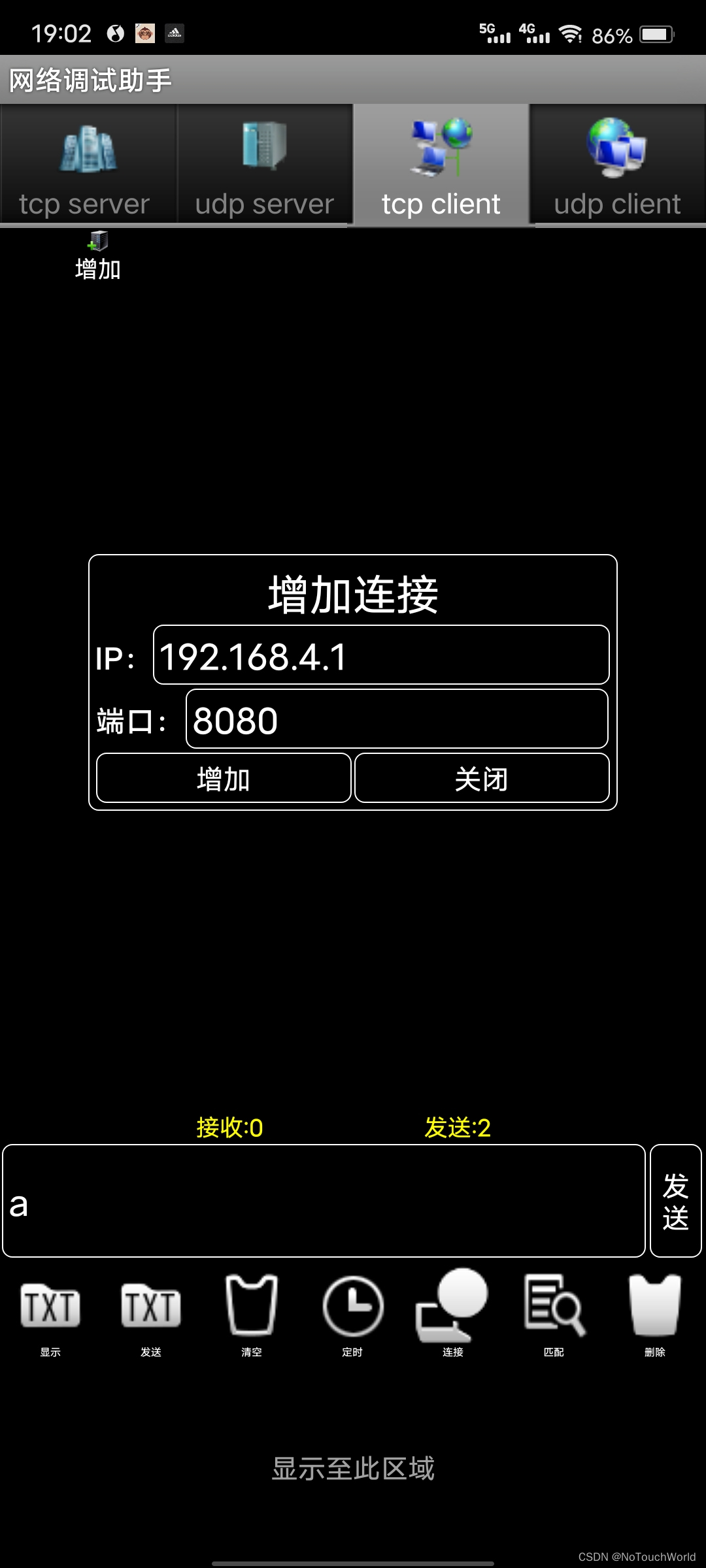

连接上WIFI，打开手机APP(网络调试助手)，连接上相应的地址和服务端口（我设置的是192.168.4.1：8080）


如果无法发送，将设备重置（AT+RESTORE）,随后重新设置服务器和端口.

、、
固件烧录问题：
flash擦除后需要重新烧录安信可的基础固件库，才可以使用AT指令
