概述

之前推荐过GitHub上优秀的开源项目《Github 上有哪些优秀的 VHDL/Verilog/FPGA 项目》，OpenWIFI作为通信领域的“翘楚”，自然很多人都会拿来学习，这篇文章就和大家分享一下利用ZYNQ（需ZYNQ010以上芯片）+AD936X搭建一个低成本的OpenWIFI。

介绍

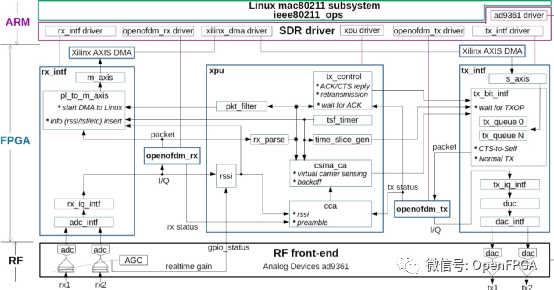

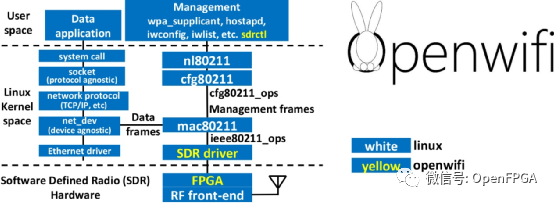

openwifi：基于 SDR（软件定义无线电）的 Linux mac80211 兼容全栈 IEEE802.11/Wi-Fi 设计。

使用的硬件如下：

1、ZYNQ7020+AD9364，Analog Devices AD9364- BBCZ集成1x1 RF Agile Transceiver™+Xilinx Zynq XC7Z020-1CLG400I AP SoC（用于数字处理）

2、7020的介绍：https://china.xilinx.com/support/documentation/boards_and_kits/zc702_zvik/ug850-zc702-eval-bd.pdf

3、AD9364：详见中文手册。

注意1：

一些ZYNQ+AD936x方案基本都是ADI官方AD-FMCOMMS [2、3、4、5] –EBZ（区别详见注意2）的变形体，所有的设计资料都可以直接利用官方的工程。同时，官方也针对一些常用的开发板和开源硬件做了u-boot、kernel和文件系统，使用过程中只需要准备一个SD/FT卡和读卡器即可；

注意2：

板卡	AD936x器件	同时发送/接收	Tx（范围）	Rx（范围）	目的	连接器
ADALM-PLUTO	1个AD9363	1 x 1	1（325-3800 MHz）	1（325-3800 MHz）	主动学习模块	台积电
ADRV9364-Z7020	1个AD9364	1 x 1	1（2400-2500 MHz）	1（2400-2500 MHz）	高度集成的模块系统	台积电
ADRV9361-Z7035	1个AD9361	2 x 2	2（2400-2500 MHz）	2（2400-2500 MHz）	高度集成的模块系统	台积电
AD-FMCOMMS2-EBZ	1个AD9361	2 x 2	2（2400-2500 MHz）	2（2400-2500 MHz）	窄范围内的最佳射频性能	FMC-LPC
AD-FMCOMMS3-EBZ	1个AD9361	2 x 2	2（70-6000 MHz）	2（70-6000 MHz）	软件测试和波形开发	FMC-LPC
AD-FMCOMMS4-EBZ	1个AD9364	1 x 1	1（2400-2500 MHz） 1（70-6000 MHz）	1（2400-2500 MHz） 1（70-6000 MHz）		FMC-LPC
AD-FMCOMMS5-EBZ	2个AD9361	4 x 4	4（2400-2500 MHz） 4（70-6000 MHz）	4（2400-2500 MHz） 4（70-6000 MHz）	MIMO测试平台，可以在RF域中同步	2个FMC-LPC

应用

官方的支持板卡如下所示：

board_name	board combination
zc706_fmcs2	Xilinx ZC706 dev board + FMCOMMS2/3/4
zed_fmcs2	Xilinx zed board + FMCOMMS2/3/4
adrv9364z7020	ADRV9364-Z7020 + ADRV1CRR-BOB
adrv9361z7035	ADRV9361-Z7035 + ADRV1CRR-BOB/FMC
zc702_fmcs2	Xilinx ZC702 dev board + FMCOMMS2/3/4
zcu102_fmcs2	Xilinx ZCU102 dev board + FMCOMMS2/3/4
zcu102_9371	Xilinx ZCU102 dev board + ADRV9371

1、下载SD卡镜像

镜像包含U-boot、kernel和文件系统。

打开下面网址：

https://users.ugent.be/~xjiao/openwifi-1.2.0-leuven-2-32bit.img.xz

下载下来是一个.xz文件

windows系统下需要先解压，解压出来就是我们需要的.img文件。

接下来准备一个8GB以上内存的SD/TF卡，通过读卡器接到电脑上。

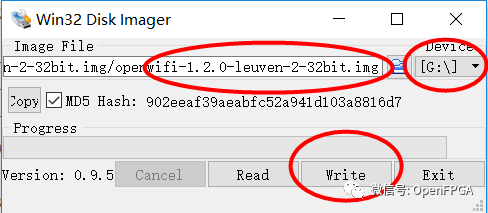

准备一个SD卡刻录软件，本人习惯使用Win32DiskImager，打开软件，选择下载下来的img文件，具体设置如下：

第一步：选择下载下来的img文件；

第二步：选择SD/TF卡对应的盘符，一定要仔细核对防止损坏其他卡；

第三步：点击WRITE，向卡内写入文件；

第四步：等待完成。

2、复制文件到对应位置

烧写完毕的卡在windows系统下只能显示boot分区，先看下分区下都有哪些文件：

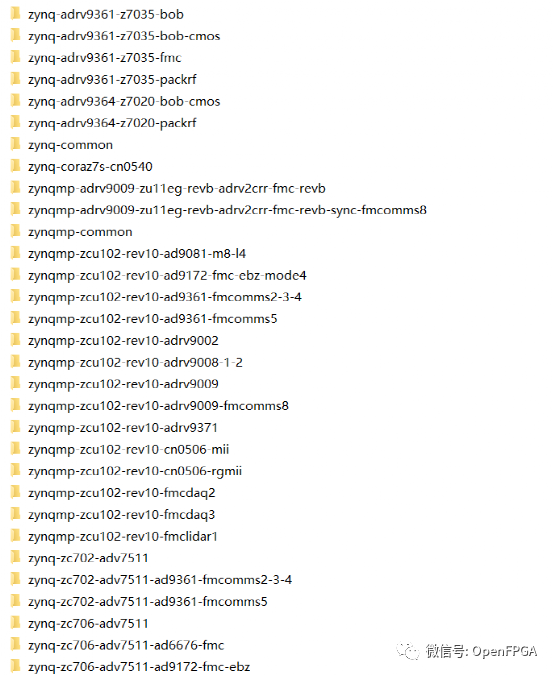

ADI官方提供的每个板卡的u-boot和设备树分别在对应的文件夹下：

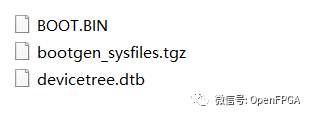

每个文件夹下的文件：

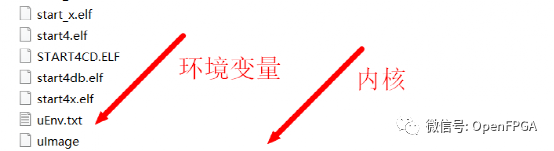

SD卡内部还包括内核+u-boot环境变量

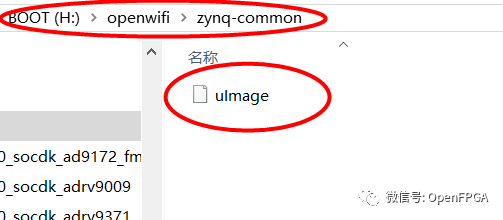

其中uImage（内核）在下图位置文件夹下，也需要拷贝到SD卡的根目录下，拷贝完如上图所示。

文件系统：

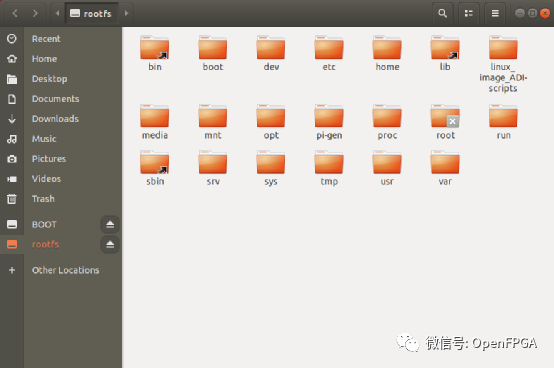

文件系统需要在Linux系统内查看（WINDOWS不支持），具体如下：

最后就是在上面介绍的boot分区内将u-boot和设备树拷贝到SD卡根分区内，将和自己匹配的硬件平台内的文件拷贝到SD卡根目录内，

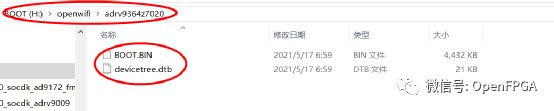

打开下图路径：

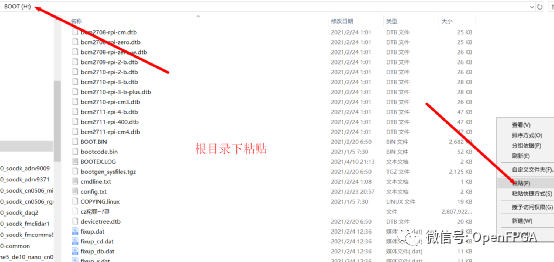

把内部的文件拷贝到拷贝到SD卡根目录：

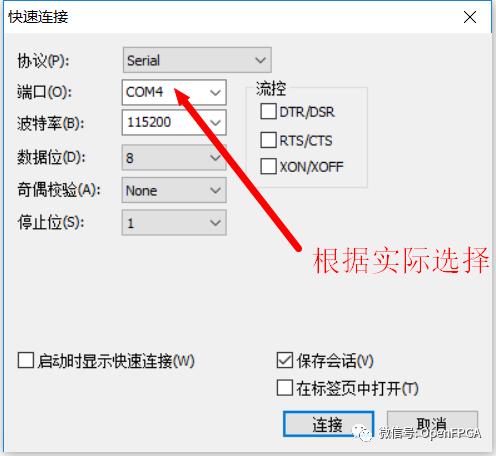

提示替换原来的文件即可，接下来可以根据需求修改环境变量文本（默认不需要），连接平台的串口+上电就可以看到完整的系统打印信息，其中串口设置如下：

目前为止AD936X+ZYNQ利用官方提供的镜像搭建平台的过程已经完成，可以尽情玩耍了。

总结一下：1、下载镜像文件；2、将OpenWIFI文件夹中对应的u-boot、设备树和内核（uImage）拷贝到SD卡根目录下（BOOT）。

OPenwifi应用

硬件：SDR硬件平台

开发平台：Windows

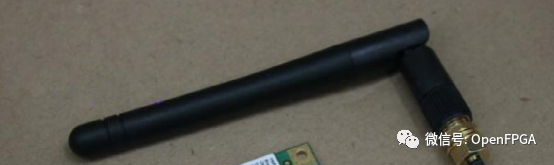

附件：WIFI天线*2

必须：路由器

注意：天线接口要选择和自己SDR平台对应的座子接口，目前常见的都是SMA接口。其他接口自行想办法将天线接到SDR的RX和TX接口。

1、路由器设置

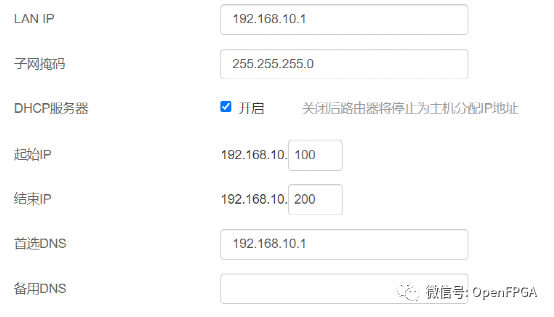

OpenWIFI启动后有一个固定的IP，需要把平台链接到路由器的WLAN接口，此时如果OpenWIFI的IP段和路由器的不在同一频段，需要修改OpenWIFI的IP或者路由器的固定IP，根据自己方便修改，本人使用的路由器比价好修改就直接修改了路由器IP，如下图：

2、启动OpenWIFI

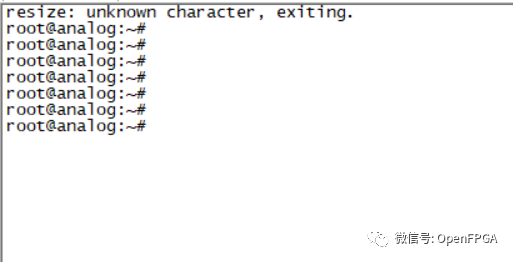

上图界面输入下图命令：

~/openwifi/fosdem-11ag.sh

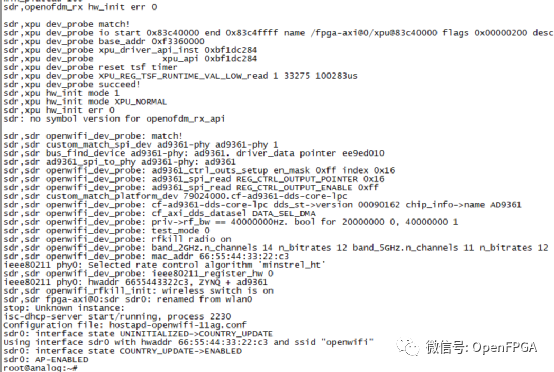

OpenWIFI已启动，这时候用手机连接Openwifi的wifi；

手机浏览器打开192.168.13.1网页，就能看到作者的主页，详细视频见下图链接。

目前的设置还不能上网需要将OpenWIFI和路由器的WLAN桥接起来，主要使用三条命令：

sudo sysctl -w net.ipv4.ip_forward=1
sudo iptables -t nat -A POSTROUTING -o NICY -j MASQUERADE
sudo ip route add 192.168.13.0/24 via 192.168.10.122 dev ethX

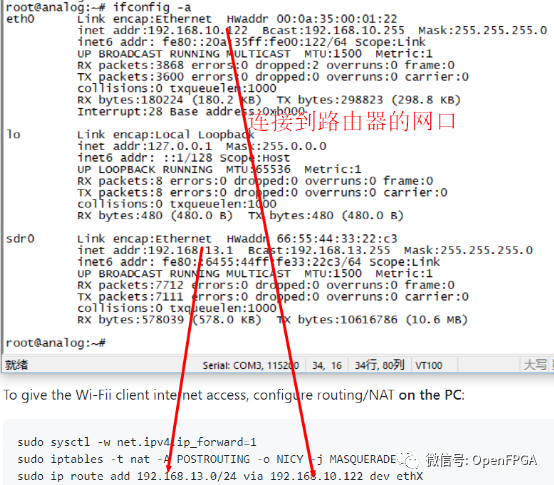

标红的位置是需要需改的，具体含义也不解释了（主要涉及到路由表的问题），上图中用到的几个IP看下板端IP你就明白了。

根据实际修改后的命令如下：

sudo sysctl -w net.ipv4.ip_forward=1
sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
sudo ip route add 192.168.13.0/24 via 192.168.10.122 dev eth0

在串口中修改配置。

这时候在用手机连接OpenWIFI的wifi就可以上网了，具体如下：

信号接收部分因为没插天线所以信号较弱。

至此完毕。
